Product Description
Produkta pārskats

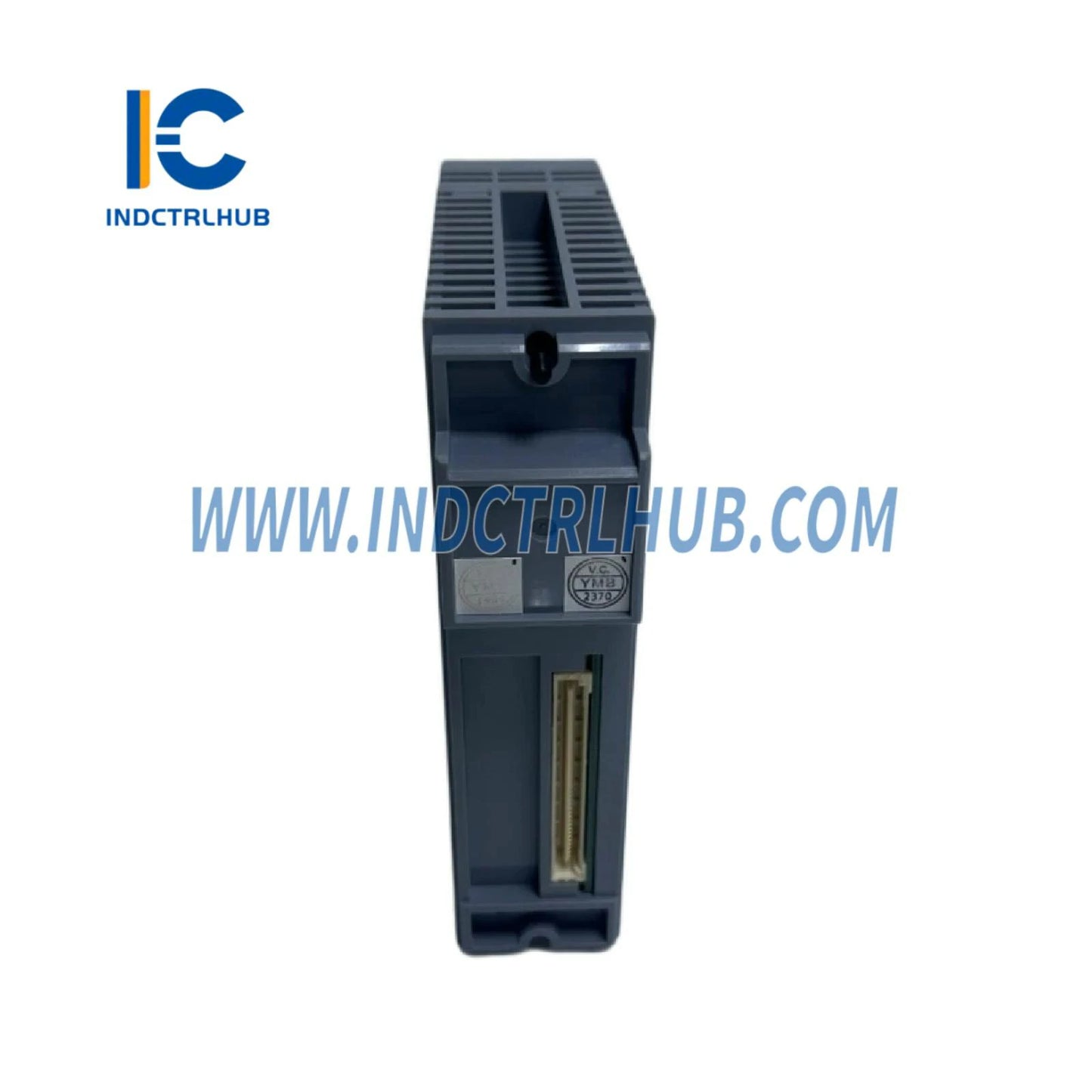

Yokogawa AAR145-S50 S1 ir RTD/POT ieejas modulis, kas paredzēts precīzai signālu iegūšanai rūpnieciskās vadības sistēmās. Daļa no TC/RTD ieejas moduļu sērijas, šis 16 kanālu modulis pieņem signālus no pretestības temperatūras detektoriem (RTD) un potenciometriem (POT), nodrošinot izolāciju starp lauka un sistēmas pusi, kā arī starp katru kanālu. Piemērots dubultas rezerves konfigurācijām, tas piedāvā izturīgu veiktspēju temperatūras un pozīcijas uzraudzības lietojumos.
Tehniskā informācija
| Vienība | Specifikācijas |
|---|---|
| Ražotājs | Yokogawa |
| Modeļa/daļas numurs | AAR145-S50 S1 |
| Apraksts | RTD/POT ieejas modulis |
| Ievades kanālu skaits | 16 izolēti kanāli |
| Ieejas signāls | RTD: JIS C1604:1997 (*3), IEC751:1995 Pt100 (3 vadu tips) POT: kopējā pretestība 100 Ω līdz 10 kΩ, diapazona pretestība 50 % vai vairāk no kopējās pretestības |
| Ieejas signālu pārslēgšana | RTD/POT var izvēlēties atsevišķi no CH1 līdz CH16 |
| Atļautais ieejas spriegums | ±5 V |
| Izturības spriegums | Starp ieeju un sistēmu: 500 V AC (vienai kartei: 1500 V AC), 1 minūte Starp ieejas kanāliem: 200 V AC, 1 minūte |
| Ieejas pretestība | Strāvas ieslēgšana: 1 MΩ vai lielāka Strāvas izslēgšana: 1 MΩ vai lielāka |
| Precizitāte | RTD: ±150 mΩ POT: ±0,2 %/FS |
| Atļautais kopējais signāla avota un vadu pretestības līmenis | 150 Ω vai mazāk (vadu pretestība uz vadu) (*4) |
| Mērījumu strāva | RTD: 1 mA |
| Datu atjaunošanas periods | 1 s |
| Izdegšana | Visi kanāli var tikt iestatīti kopā Iestatījums: Nav pieejams/Pieejams (UZ AUGŠU/UZ LEJU) Noteikšanas laiks: 60 s |
| Temperatūras nobīde | RTD: ±0.3 Ω/10 °C POT: ±0.4 %/10 °C |
| Maksimālais strāvas patēriņš | 350 mA (5 V DC) |
| Svars | 0.3 kg |
| Ārējā savienojuma | Speciāls kabelis (KS8/AKB335) |
Modelis un pielikuma kodi
- Modelis: AAR145 RTD/POT ieejas modulis (16 kanāli, izolēti kanāli)
- Sufiksu kodi:
- -S: Standarta tips
- 5: Bez sprādziendrošības
- E: Ar sprādziendrošību
- 0: Pamata tips
- 3: Ar ISA Standarta G3 opciju un temperatūras (-20 līdz 70 °C) opciju
Specifiska konfigurācija
- Modelis/Daļas numurs: AAR145-S50 S1
- Konfigurācijas detaļas:
- -S: Standarta tips
- 5: Bez sprādziendrošības
- 0: Pamata tips
- S1: Iespējams variants vai drukas kļūda; interpretēts kā iespējamā kļūda "0" (pamata tips), kur "S" var būt lieks vai papildu apzīmējums, kas nav norādīts sufiksu kodos
