Product Description
Produkta pārskats

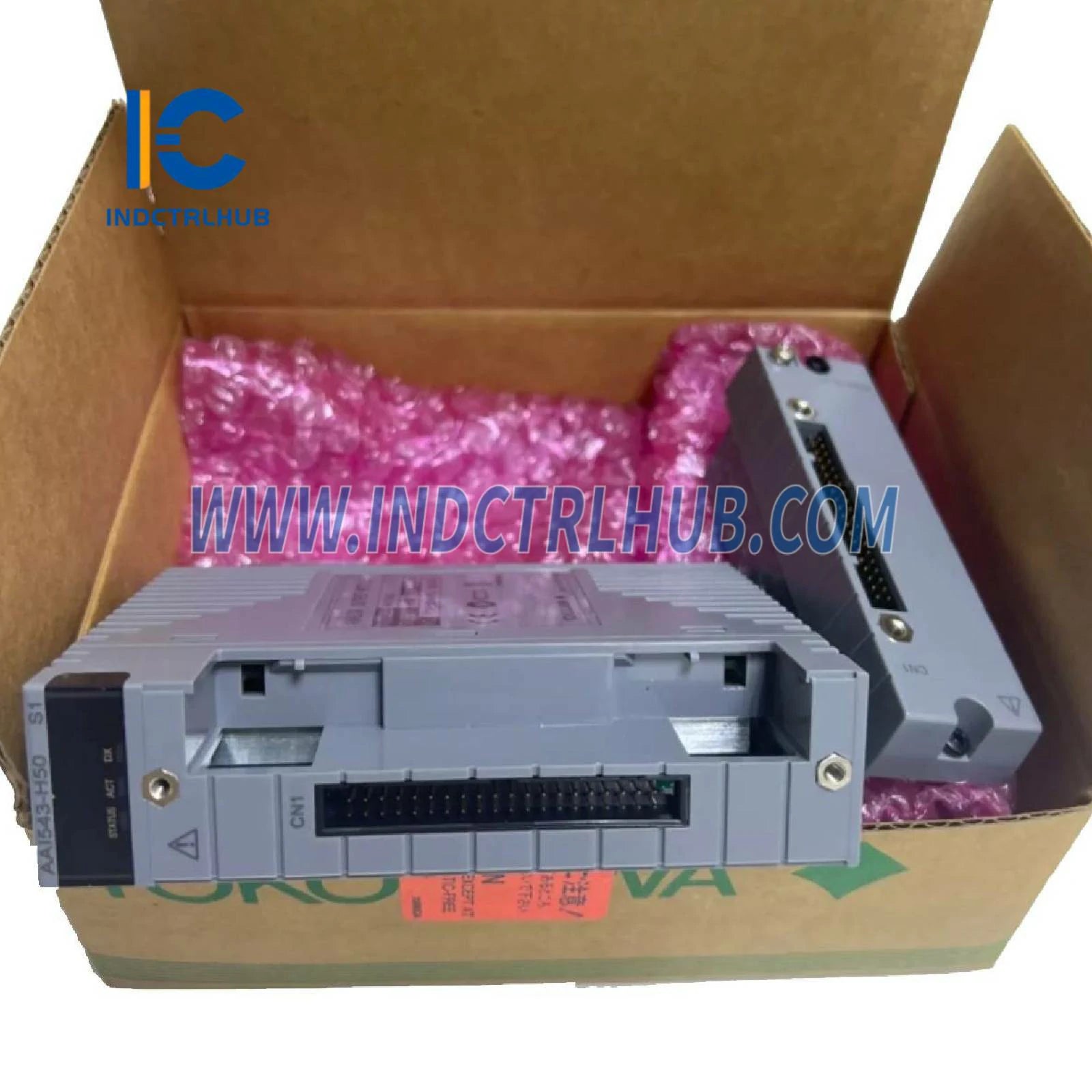

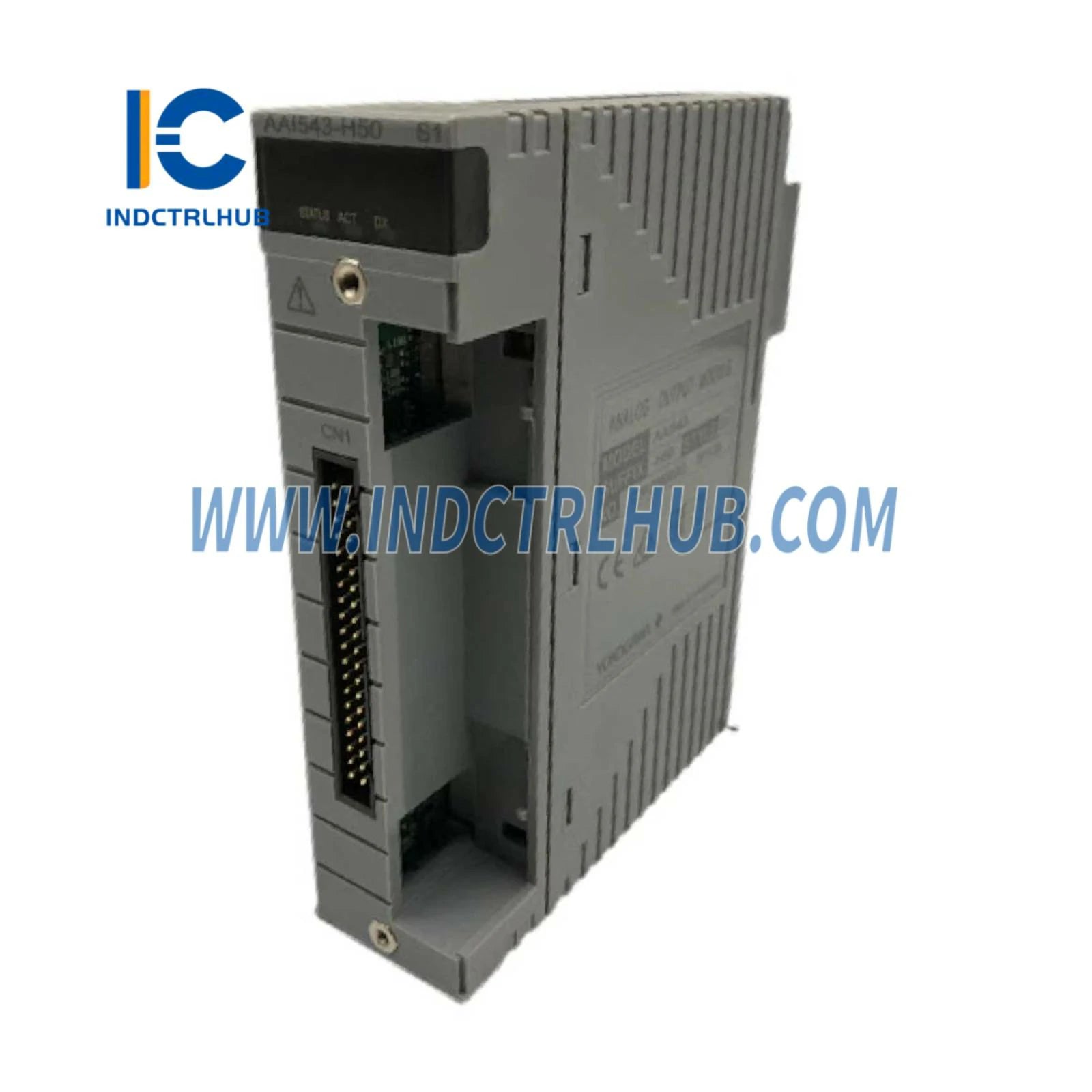

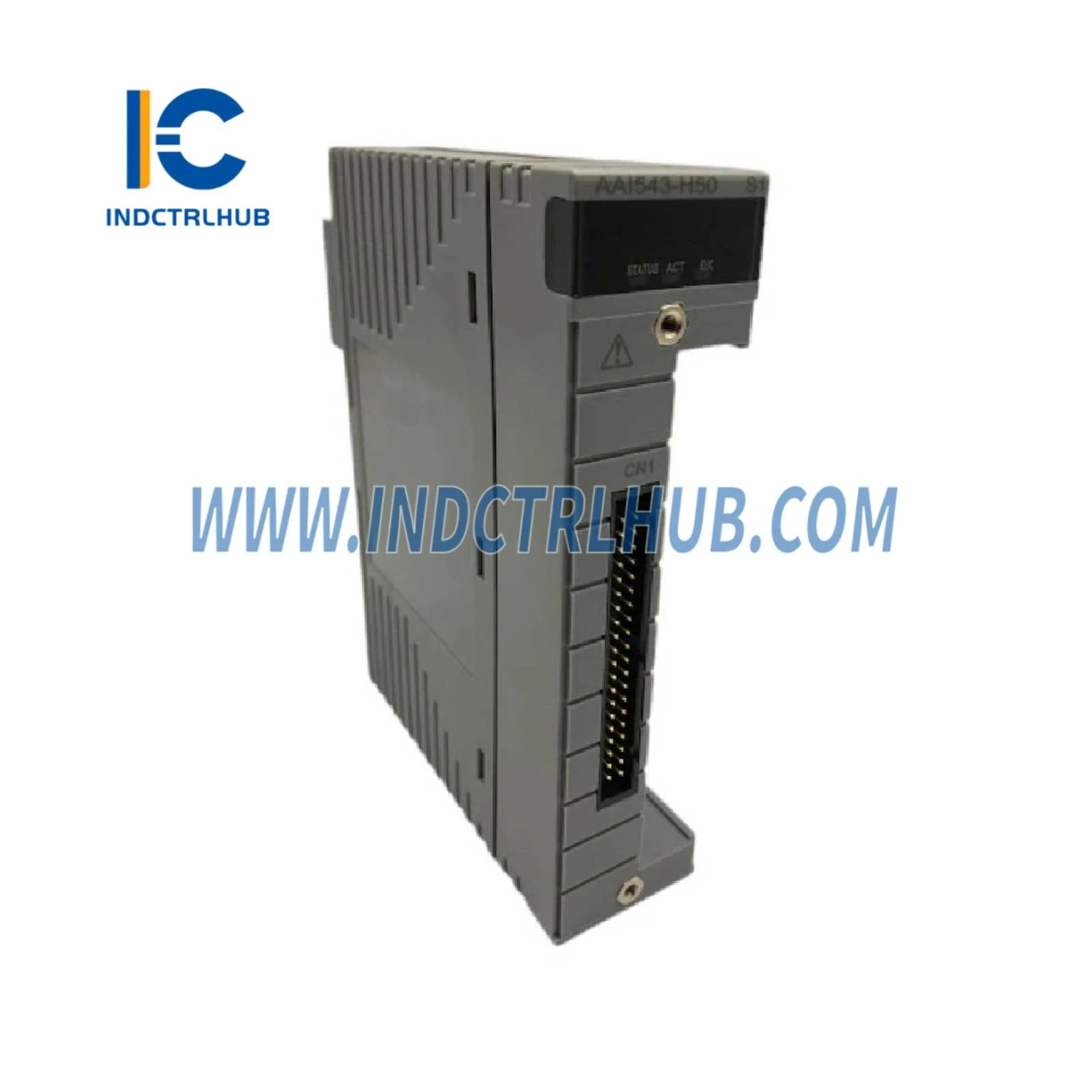

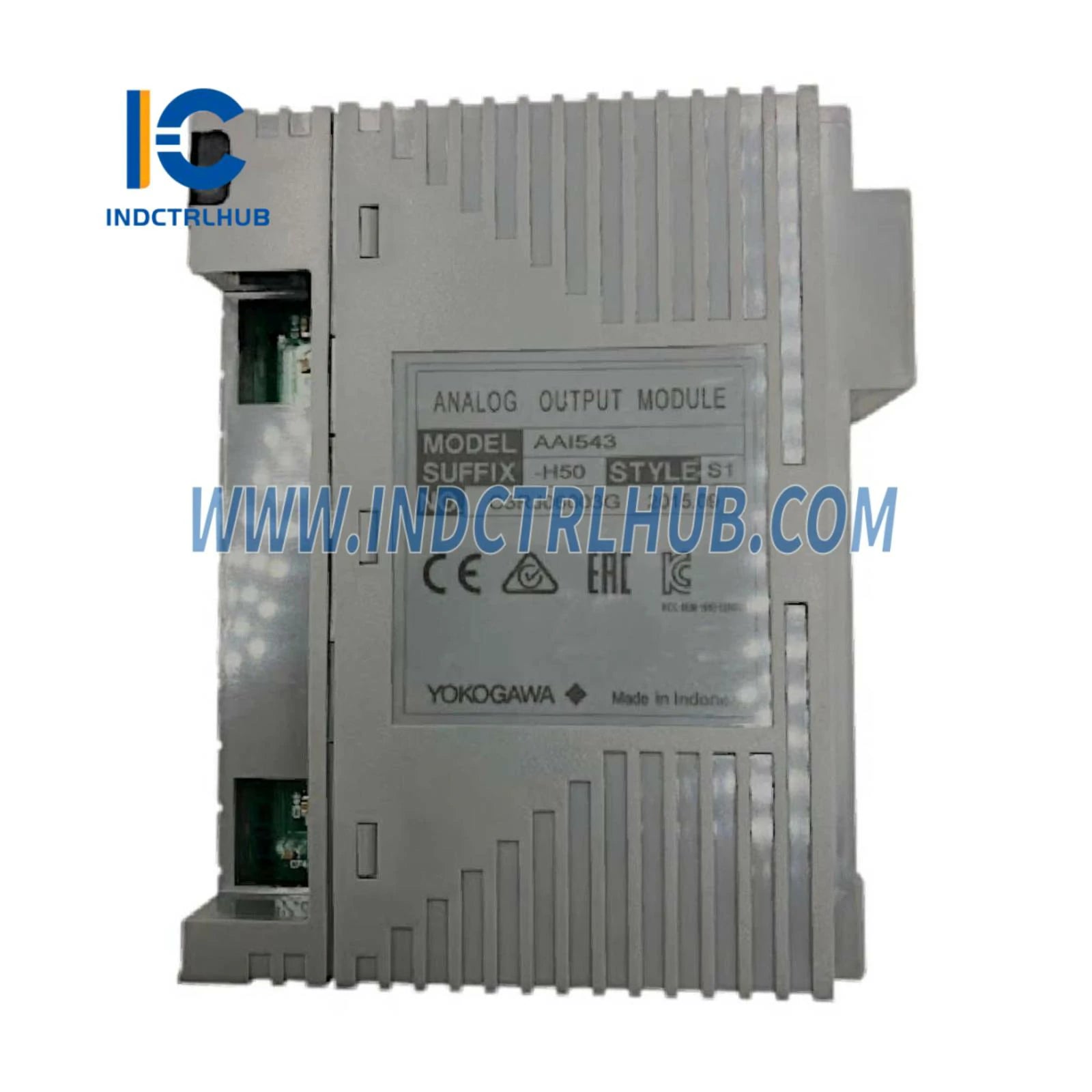

Yokogawa AAI543-H50 S1/ATK4-00 S1 ir analogās izejas modulis, kas paredzēts, lai nodrošinātu 16 izolētas izejas ar 4 līdz 20 mA signāliem. Tas atbalsta dubultredundantu konfigurāciju ar standarta pārslēgšanās reakciju un ietver KS kabeļa saskarnes adapteri (ATK4A-00), padarot to par izturīgu un daudzpusīgu komponenti rūpniecības vadības sistēmām.
Tehniskās specifikācijas
AAI543-H50 S1/ATK4-00 S1 analogās izejas modulis ir šādas specifikācijas (attiecas uz AAI543-5/-E konfigurāciju, ja nav norādīts citādi):
| Vienība | Specifikācija |
|---|---|
| Modelis | AAI543 |
| Izejas kanālu skaits | 16, izolēti, standarta pārslēgšanās reakcija dubultā konfigurācijā (*3) |
| Izejas signāls | 4 līdz 20 mA |
| Izturības spriegums | Starp izeju un sistēmu: 1500 V AC, 1 minūti (*4) |
| Atļautais slodzes pretestība | 0 līdz 750 Ω |
| Atvērta ķēde noteikšana | Mazāk par 0,65 mA |
| Precizitāte | ±48 µA |
| Datu atjaunināšanas periods | 10 ms |
| Novirze, kas saistīta ar apkārtējās temperatūras izmaiņām | ±16 µA/10 °C |
| Maksimālais strāvas patēriņš | 230 mA (5 V DC), 540 mA (24 V DC) |
| Svars | 0,4 kg |
| Ārējā komunikācija | Spiediena skavas terminālis, MIL savienotāja kabelis, speciāls kabelis (KS1) |
| HART komunikācija (*5) | Pieejams |
Modelis un piedēkļu/opciju kodi
AAI543-H50 S1/ATK4-00 S1 ietver šādas konfigurācijas detaļas:
| Kategorija | Detaļas |
|---|---|
| Modelis | AAI543 analogā izejas modulis (4 līdz 20 mA, 16 kanāli, izolēts) |
| Piedēkļu kodi |
|
| Opcijas kods |
|
