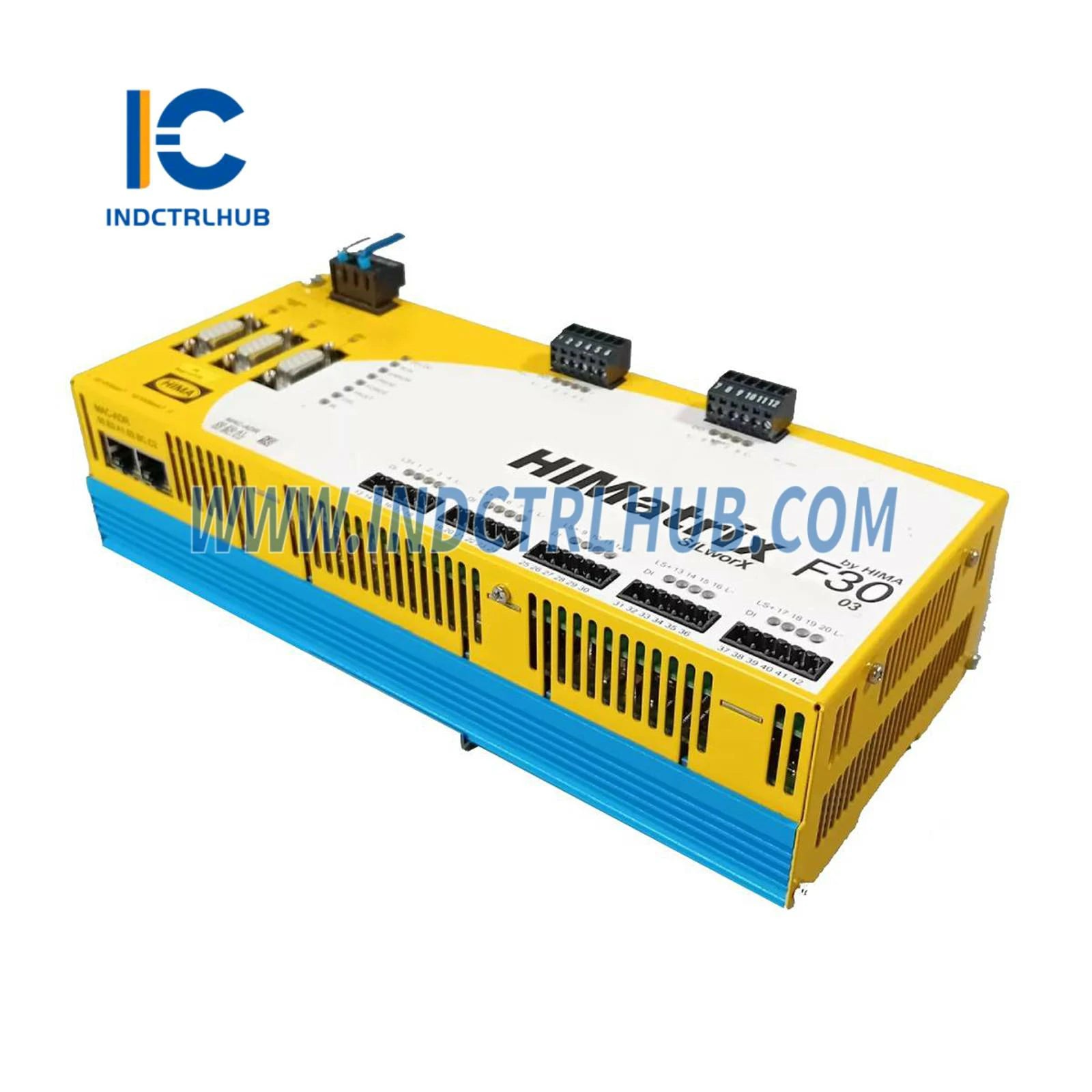

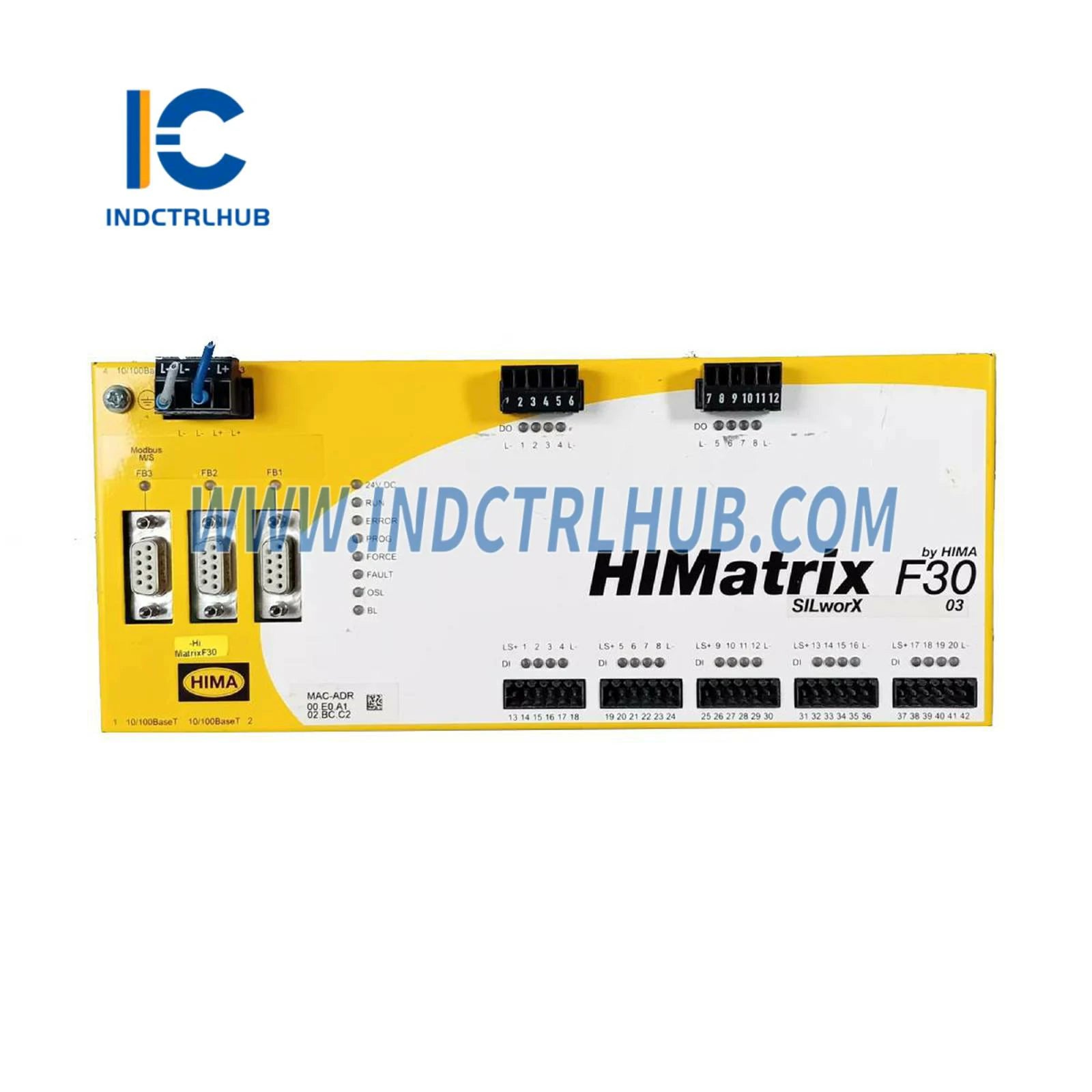

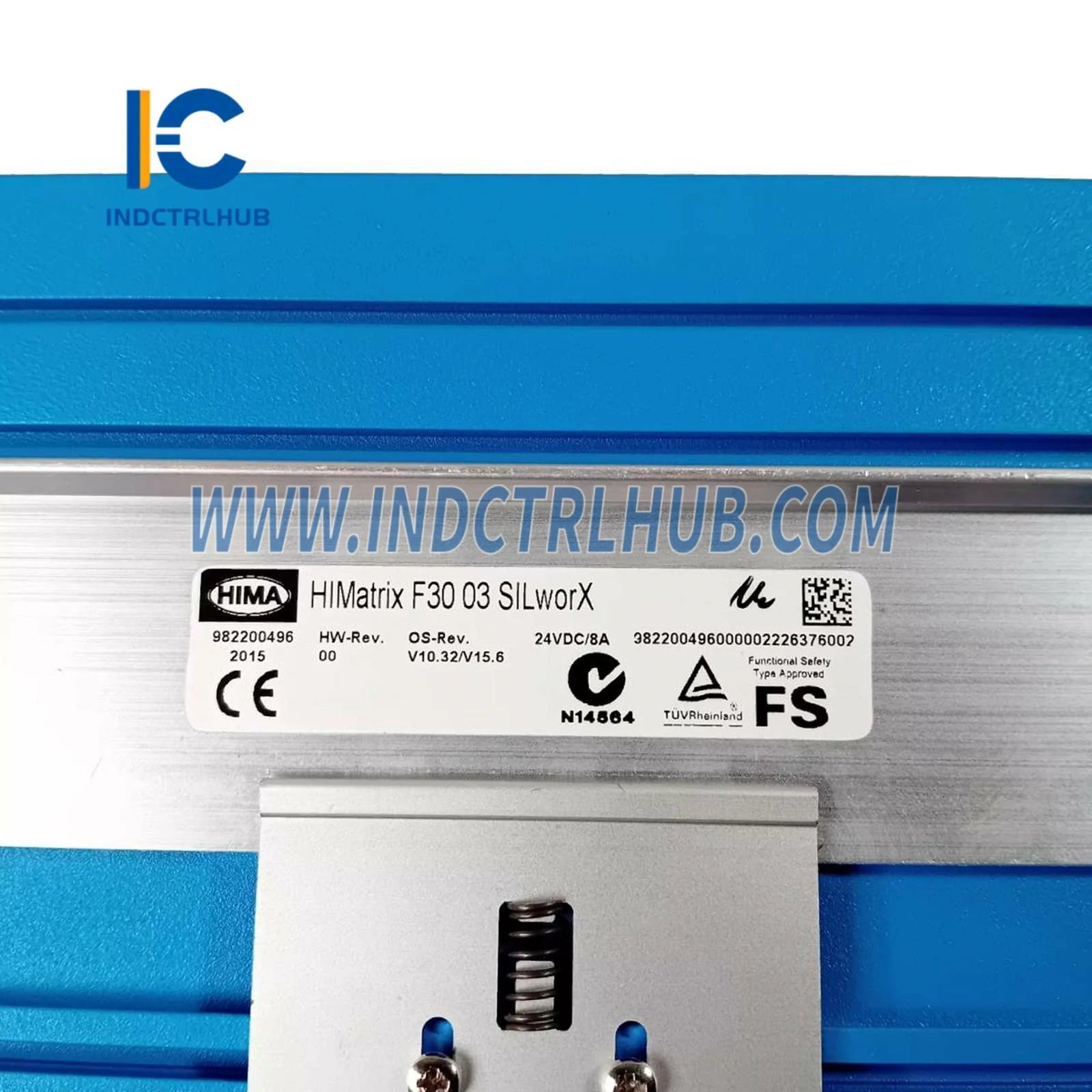

HIMA F30 03 Drošības saistīts kontrolieris

Modeļa/daļas numurs

F30 03

Apraksts

Drošības saistīts kontrolieris

Kopējā programmas un datu atmiņa

5 MB (mazāk 64 kB CRC)

Atbildes laiks

≥ 6 ms

Ethernet interfeisi

4 x RJ-45, 10BASE-T/100BASE-Tx ar integrētu slēdzi

Fieldbus saskarnes

3 x 9-polu D-sub

Lauka autobusa konfigurācija

FB1 & FB2 ar pieslēdzamu lauka autobusa apakšmoduli, FB3 ar RS485 Modbus (master/slave) vai ComUserTask

Darba spriegums

24 VDC (-15% līdz +20%), rPP ≤ 15%

Strāvas ieeja

Maks. 8 A (pilnā slodzē), tukšgaitā: 0,5 A

Drošinātājs (ārējais)

10 A laika aizture (T)

Datuma/laika buferis

Zelta kondensators

Darba temperatūra

0 līdz +60 °C

Uzglabāšanas temperatūra

-40 līdz +85 °C

Aizsardzības veids

IP20

Izmēri (bez kontaktdakšas)

Platums: 257 mm (ar korpusa skrūvēm)  Augstums: 114 mm (ar stiprinājuma skrūvi)  Dziļums: 66 mm (ar zemējuma skrūvi)

Svars

Aptuveni 1,2 kg

Ieeju skaits

20 (negalvaniski atdalīts)

Augsta līmeņa spriegums

15 līdz 30 VDC

Augsta līmeņa strāvas ieeja

≥ 2 mA pie 15 V

Zema līmeņa spriegums

Maks. 5 VDC

Zema līmeņa strāvas ieeja

Maks. 1,5 mA (1 mA pie 5 V)

Pārslēgšanas punkts

Tip. 7.5 V

Barošana

5 x 20 V / 100 mA (pie 24 V), īssavienojuma aizsardzība

Izeju skaits

8 (negalvaniski atdalīti)

Izejas spriegums

≥ L+ mīnus 2 V

Izvades strāva (kanāli 1-3, 5-7)

0,5 A pie ≤ 60 °C

Izvades strāva (kanāli 4 & 8)

< 50°C: 2 A  50–60°C: 1 A

Minimālais slodzes līmenis

2 mA uz kanālu

Iekšējais sprieguma kritums

Maks. 2 V pie 2 A

Noplūdes strāva (zems līmenis)

Maks. 1 mA pie 2 V

Pārslogojuma uzvedība (atsevišķs izvads)

Ietekmētā izeja tiek izslēgta un cikliski atkal ieslēgta

Kopējais izejas strāvas lielums

Maks. 7 A

Pārslogojuma uzvedība (visi izvadi)

Ja pārslogots, visi izvadi tiek izslēgti un cikliski atkal ieslēgti
