Product Description
Produkta detaļas
- Ražotājs: Bently Nevada
- Sērija: 3500/50
- Modeļa/daļas numurs: 286566-02P
- Modeļa tips: Tahometra modulis
Funkcija

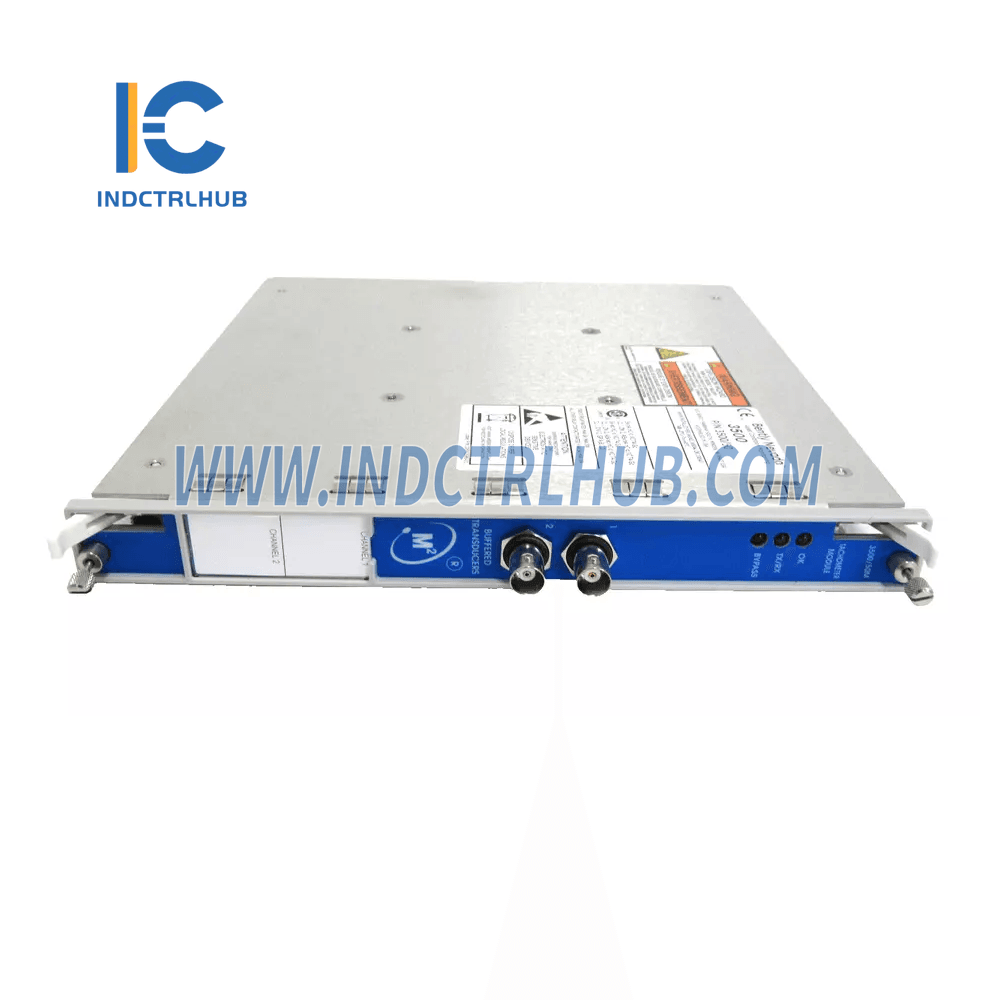

3500/50 Tahometra modulis ir divu kanālu modulis, kas paredzēts uzticamai iekārtu uzraudzībai, mērot:
- Vārpstas ātrums: Uzrauga vārpstas rotācijas ātrumu.
- Paātrinājums: Uzrauga rotora paātrinājumu.
- Virziens: Nosaka rotora virzienu.
Modulis apstrādā signālus no tuvuma sensoriem vai magnētiskajiem uztvērējiem un salīdzina rezultātus ar lietotāja definētajiem trauksmes sliekšņiem. Trauksmes tiek aktivizētas, kad sliekšņi tiek pārsniegti, nodrošinot efektīvu iekārtu aizsardzību un darbības drošību.
Specifikācijas
Ieejas
- Signāla tips: Pieņem līdz diviem transduktoru signāliem no tuvuma zondēm vai magnētiskajiem uztvērējiem.
Izejas
-
Priekšējā paneļa LED indikatori:
- OK LED: Norāda uz moduļa pareizu darbību.
- TX/RX LED: Mirgo, lai norādītu uz komunikāciju ar citiem moduļiem skapī.
- Apiet LED: iedegas, kad modulis ir apiešanas režīmā.
Signāla apstrāde
- Ātruma ieeja: Atbalsta 1 līdz 255 notikumus uz apgriezienu rotora paātrināšanai un nulles ātrumam.
- Pilna mēroga diapazons: 0.0039 līdz 255 notikumi/apgriezienu; maksimāli 99 999 apgr./min.
-
Frekvenču diapazons:
- Tuvuma transduktori: minimums 0.0167 Hz (1 apgr./min pie 1 notikuma/apgriezienu).
- Pasīvie magnētiskie uztvērēji: minimums 3.3 Hz.
- Maksimālā ieejas frekvence: 20 kHz.
-
Precizitāte:
- Mazāk nekā 100 apgr./min: ±0.1 apgr./min.
- 100 līdz 10 000 apgr./min: ±1 apgr./min.
- 10 000 līdz 99 999 apgr./min: ±0.01% no faktiskā vārpstas ātruma.
Fiziskās specifikācijas
| Komponents | Izmēri (A x P x D) | Svars |
|---|---|---|
| Monitoringa modulis | 241,3 mm x 24,4 mm x 241,8 mm | 0.82 kg (1.8 lb) |
| I/O moduļi | 241,3 mm x 24,4 mm x 99,1 mm | 0,20 kg (0,44 lb) |
Vides ierobežojumi
- Darbības temperatūra: -30°C līdz +65°C (-22°F līdz +150°F).
- Uzglabāšanas temperatūra: -40°C līdz +85°C (-40°F līdz +185°F).
- Mitrums: Līdz 95%, bez kondensāta.
Pasūtīšanas informācija
Daļas numura formāts ir 3500/50-AA-BB, ar šādām iespējām:
Opcija A: I/O moduļa tips
| Opcija | Apraksts |
|---|---|
| 01 | I/O modulis ar iekšējām terminācijām. |
| 02 | I/O modulis ar ārējām terminācijām. |
| 04 | I/O modulis ar iekšējām barjerām un iekšējām terminācijām. |
Opcija B: Bīstamās zonas apstiprinājums
| Opcija | Apraksts |
|---|---|
| 00 | Nav. |
| 01 | cNRTLus (1. klase, 2. nodaļa). |
| 02 | ATEX/IECEx/CSA (1. klase, 2. zona). |
