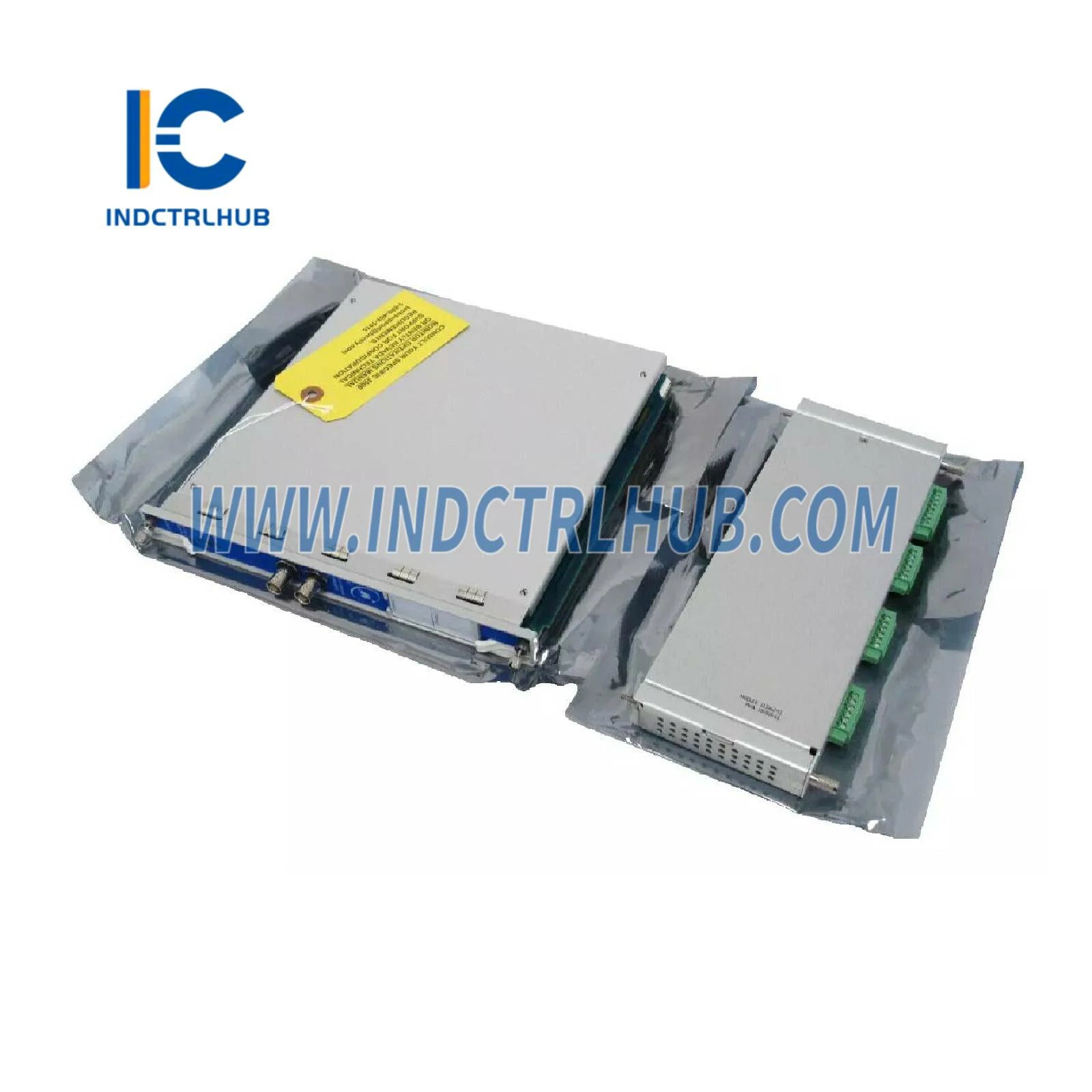

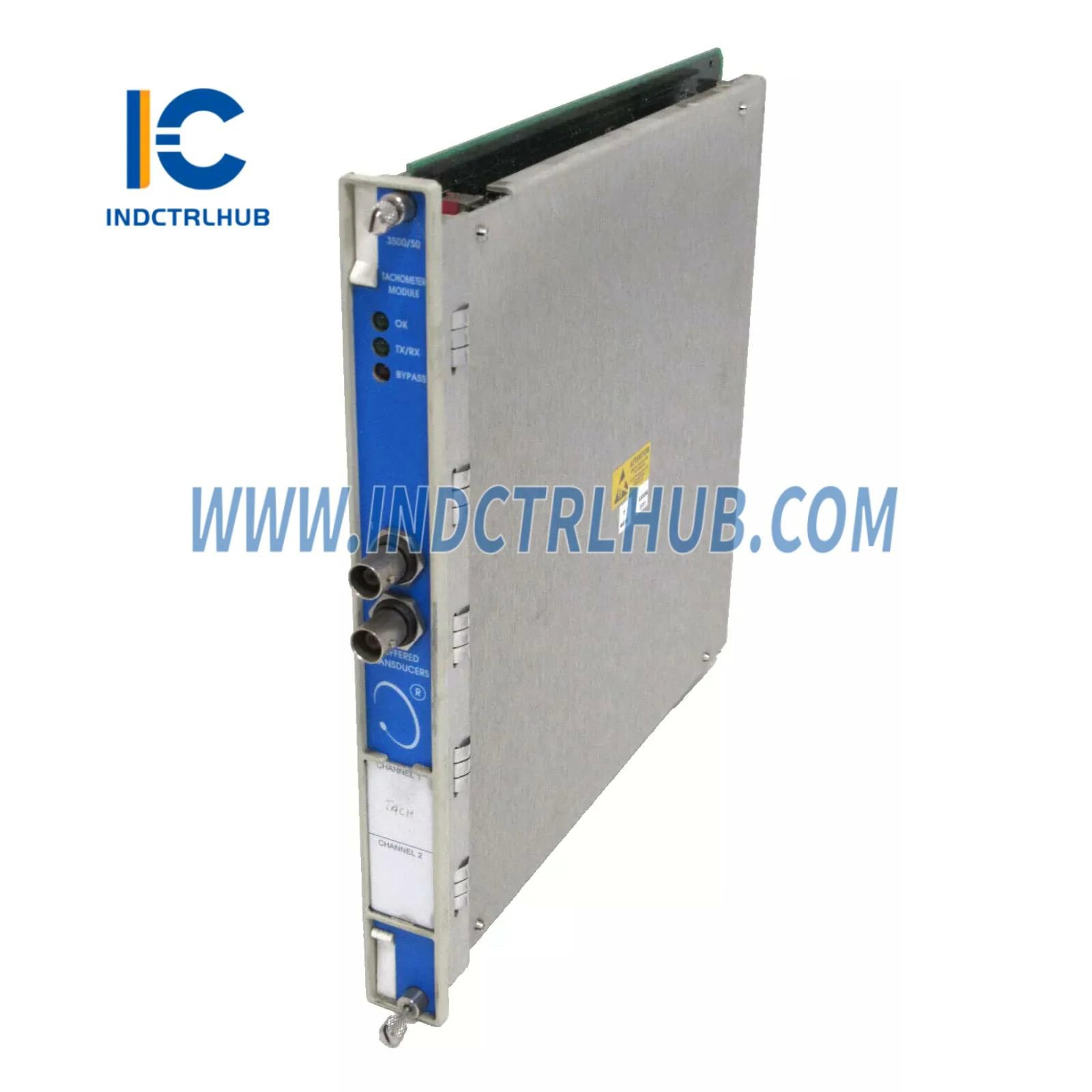

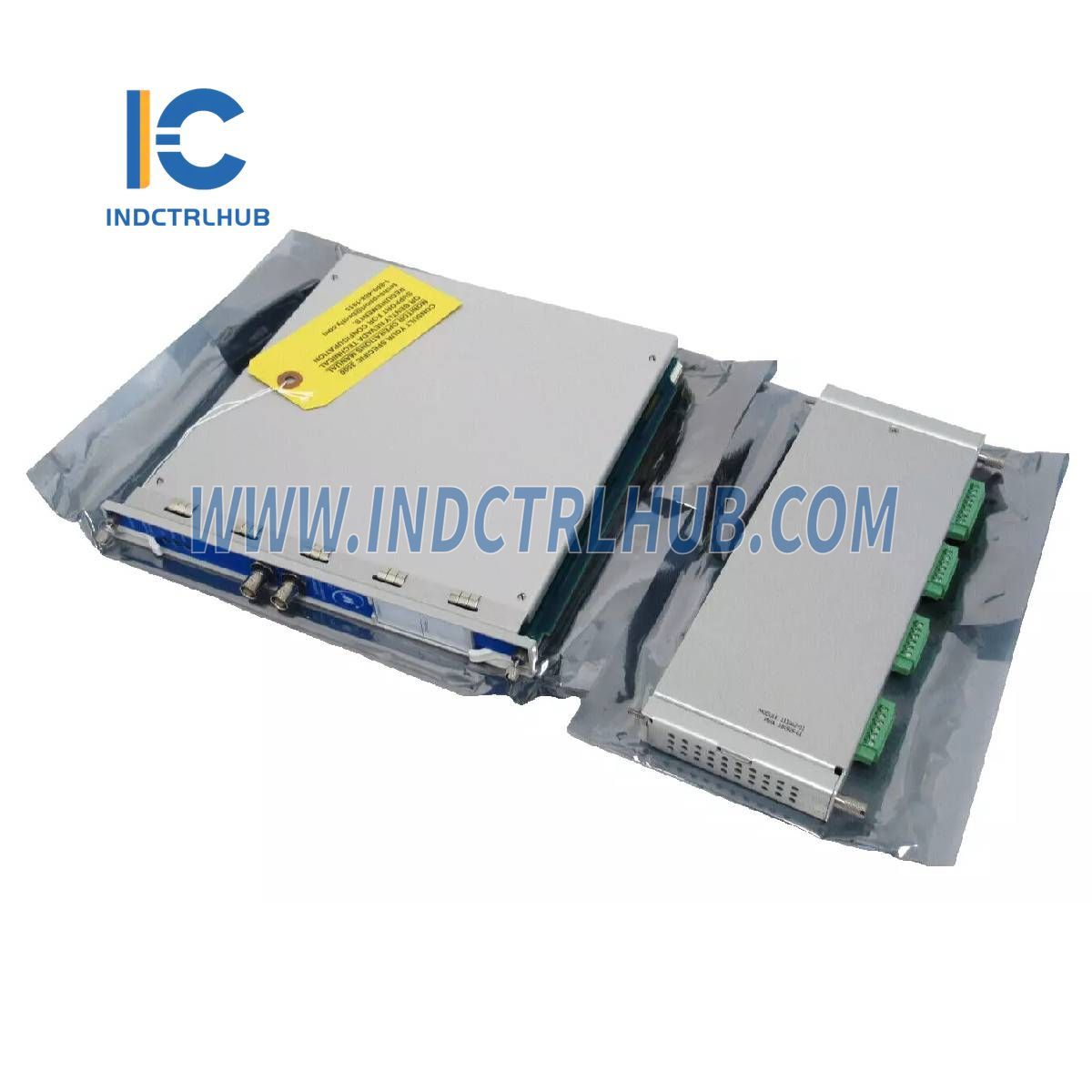

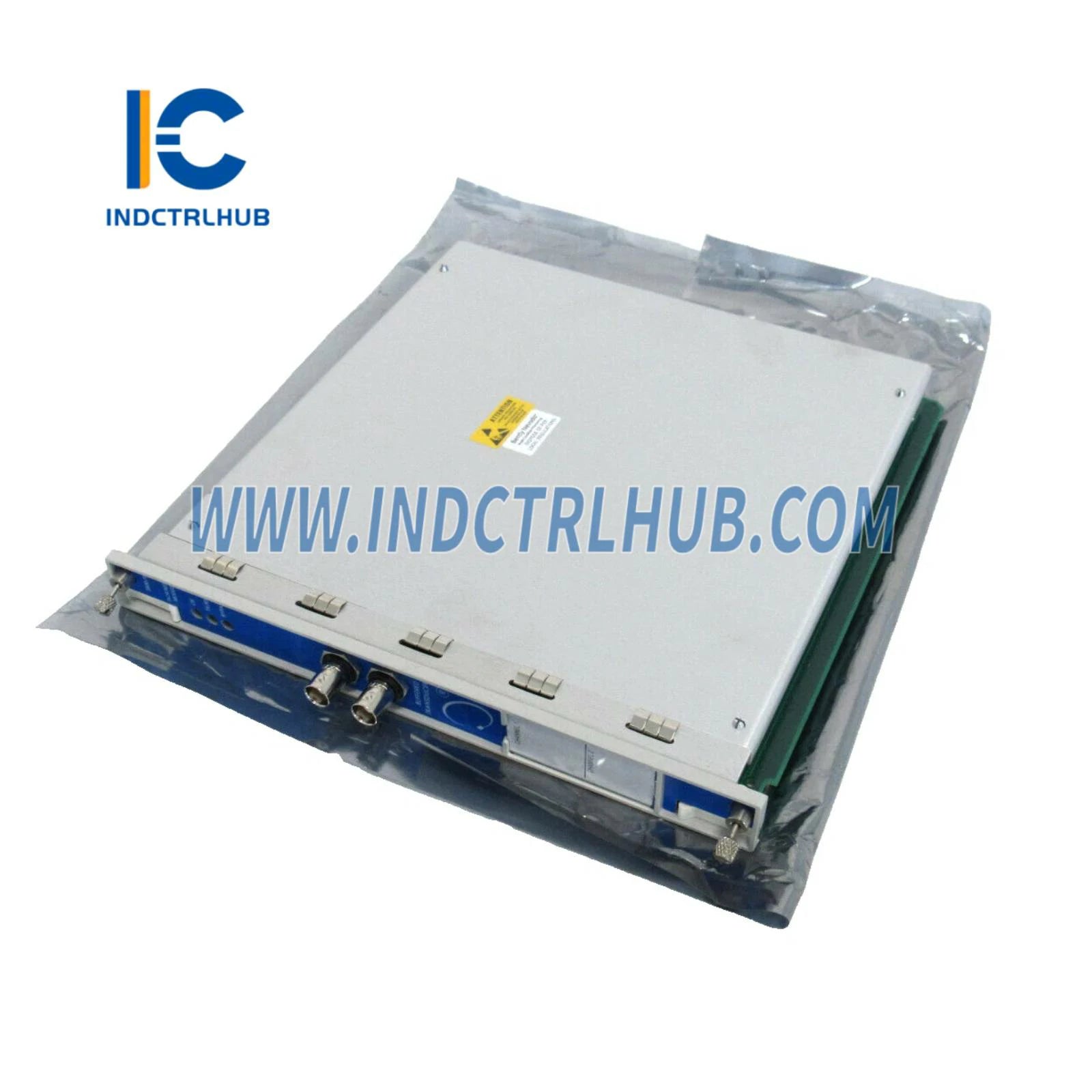

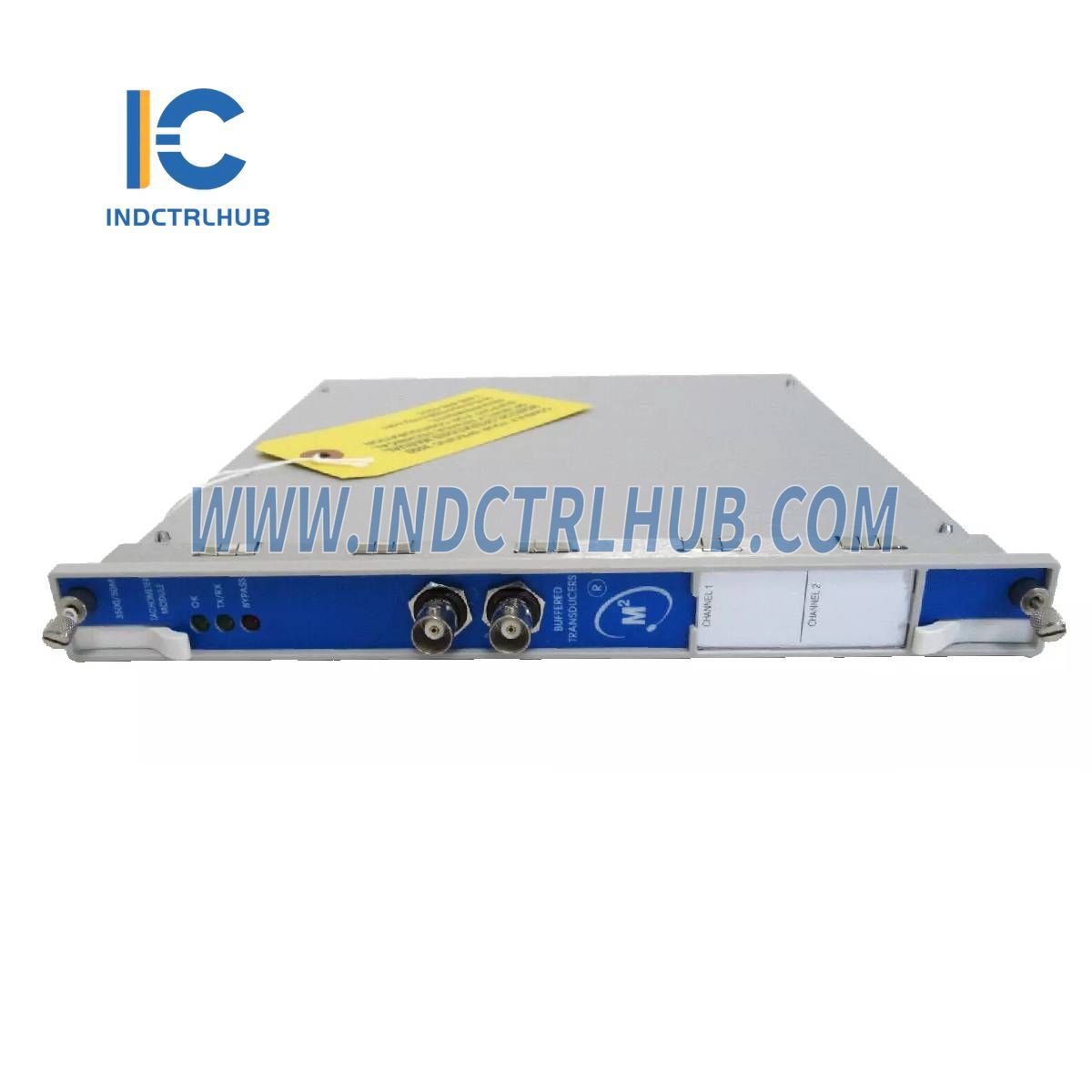

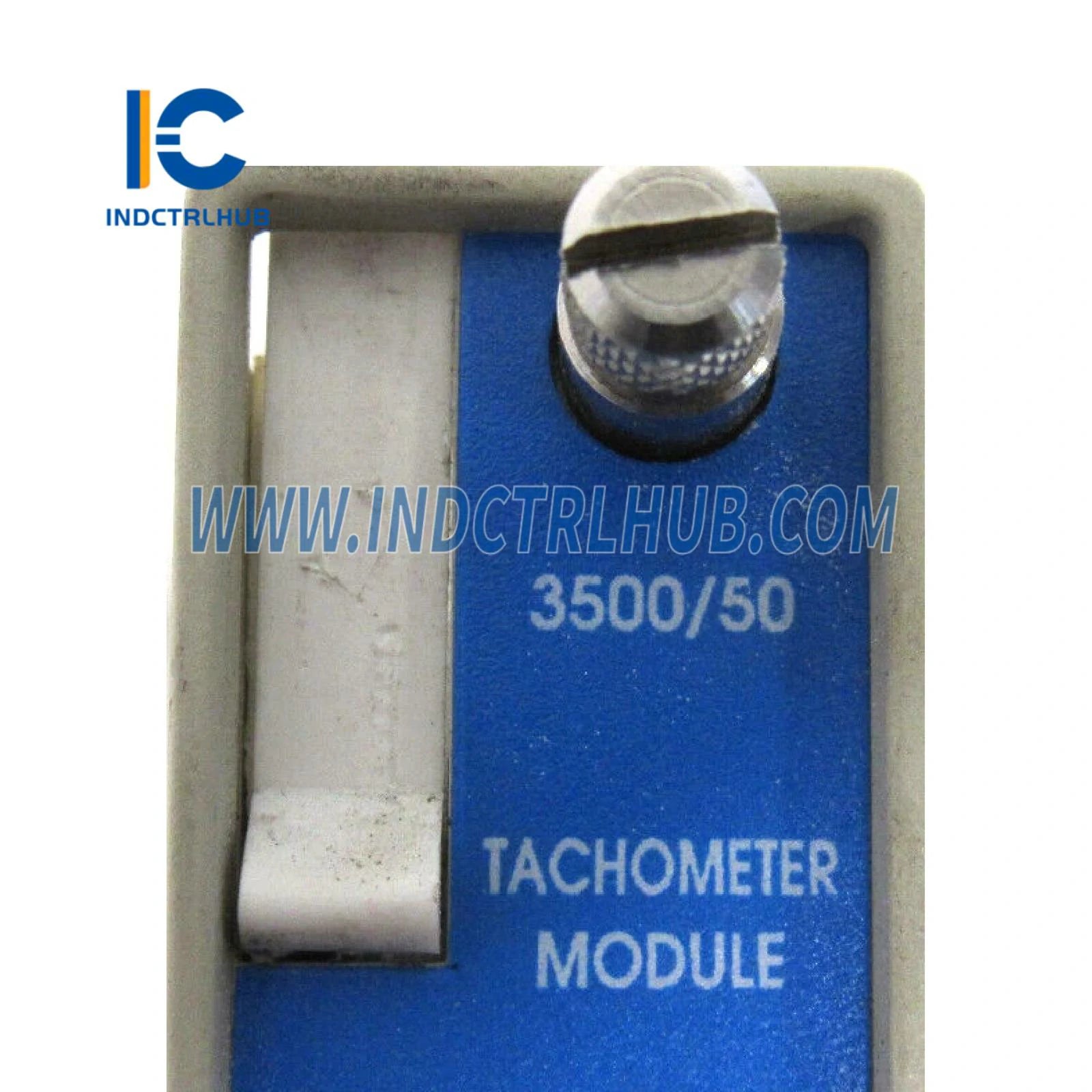

Bently Nevada 3500/50-01-00-01 133388-02 133442-01 Tahometra modulis

Produkta detaļas

• Ražotājs: Bently Nevada
• Sērija: 3500/50

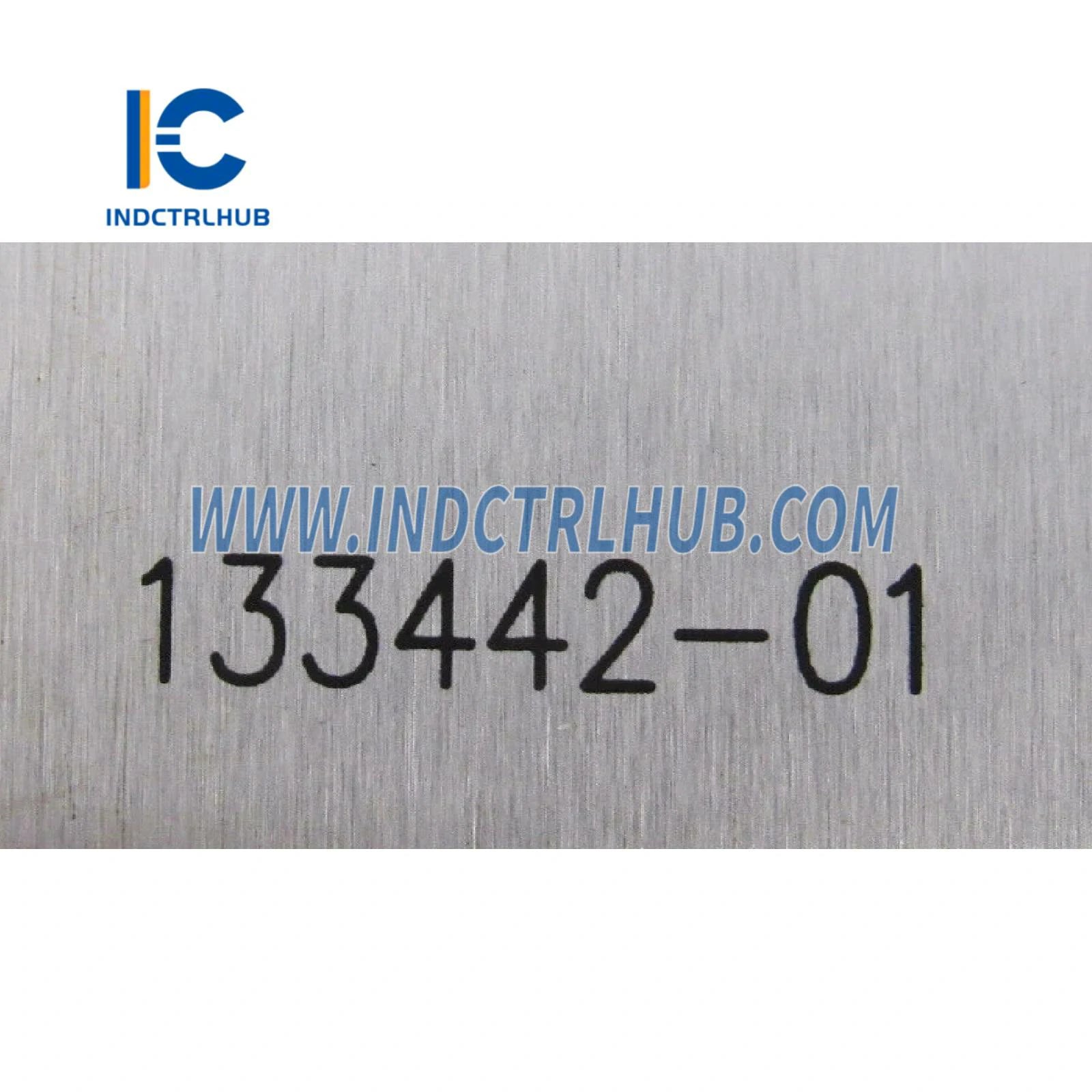

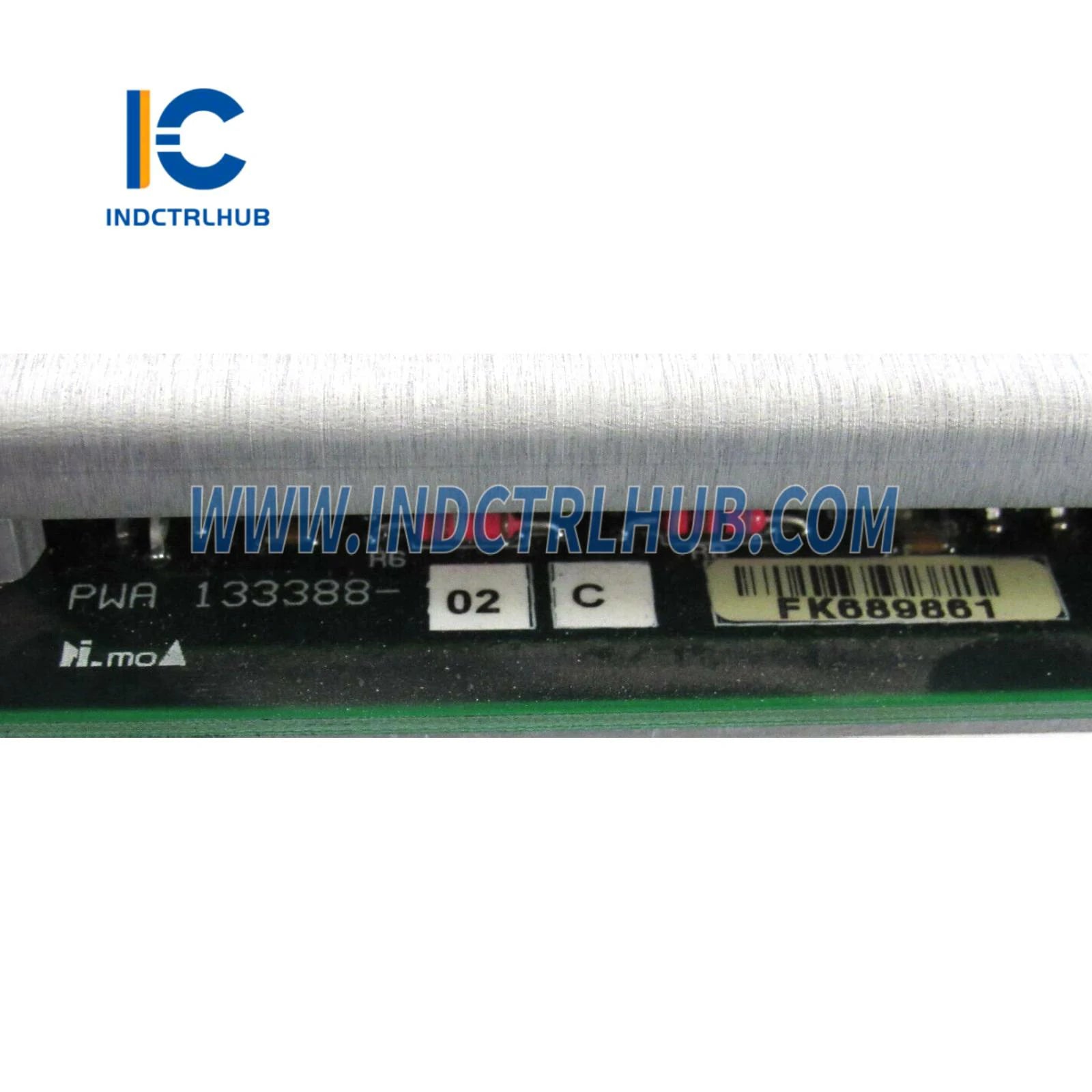

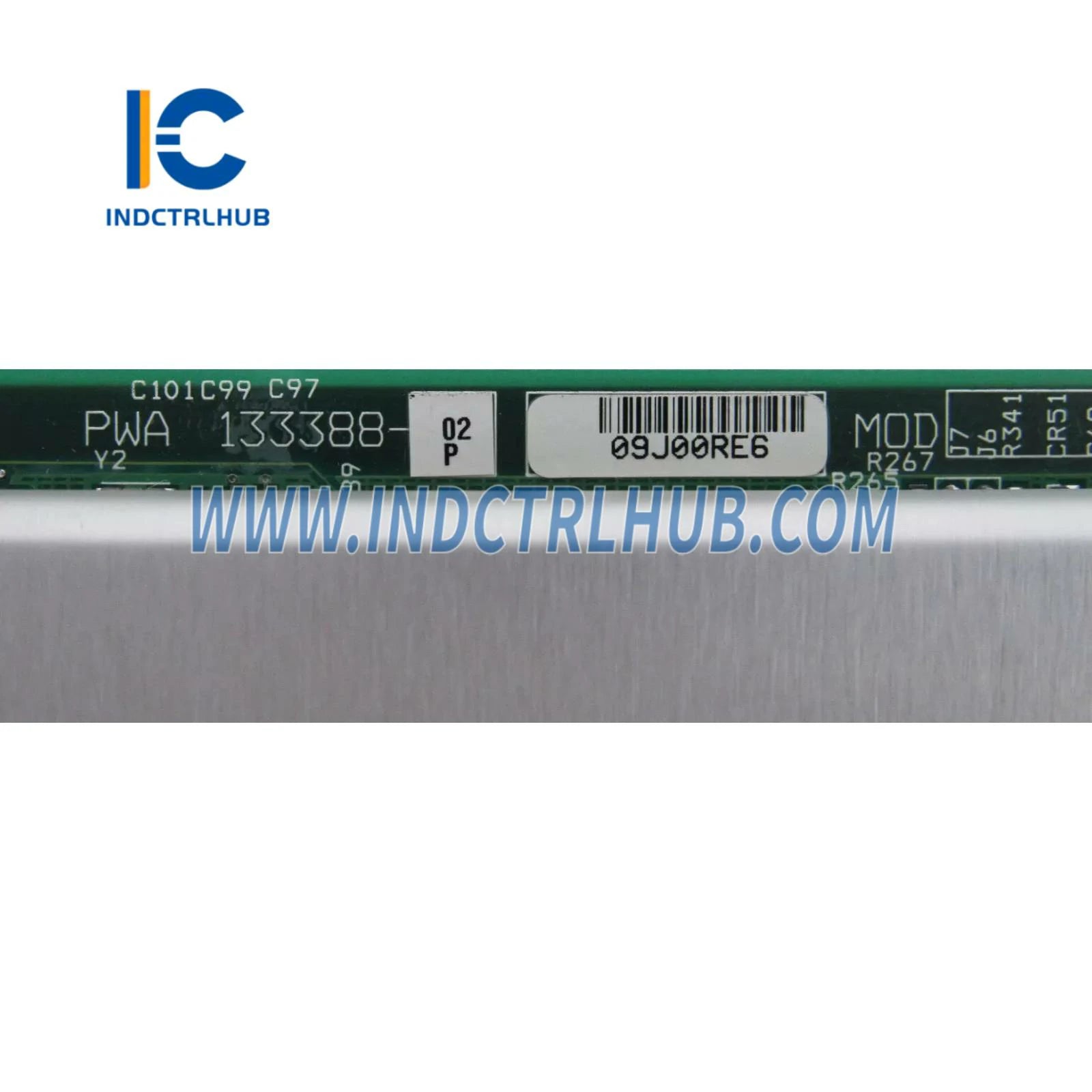

• Modeļa/Daļas Numurs: 3500/50-01-00-01, 133388-02, 133442-01
• Modeļa tips: Tahometra modulis

Apraksts

3500/50M Tahometra modulis ir 2 kanālu modulis, kas paredzēts vārpstas rotācijas ātruma, rotora paātrinājuma un rotora virziena mērīšanai. Tas pieņem ieeju no tuvuma sensoriem vai magnētiskajiem uztvērējiem un salīdzina šos mērījumus ar lietotāja programmējamām trauksmes robežvērtībām. Modulis ģenerē trauksmes, kad tiek pārkāptas robežvērtības, nodrošinot nepārtrauktu kritisko mašīnas parametru uzraudzību.

Specifikācijas

• Ieejas:

  • Signāls: Pieņem līdz 2 transduceru signāliem no tuvuma sensoriem vai magnētiskajiem uztvērējiem.
  • Ieejas signāla diapazons: +10.0 V līdz -24.0 V (signāli, kas pārsniedz šo diapazonu, tiek iekšēji ierobežoti modulī).
  • Ieejas pretestība:
    • Standarts: 20 k_
    • TMR: 40 k_
    • Iekšējā barjera: 7.15 k_
  • Transduktori: 1 līdz 2 tuvuma transduktoru signāli; magnētiskajiem uztvērējiem ir ierobežojumi.

• Ātruma ieeja:

  • Atbalsta 1 līdz 255 notikumiem uz apgriezienu rotora paātrināšanai un nulles ātruma kanālu tipiem.
  • Visi pārējie kanālu tipi atbalsta diapazonu no 0.0039 līdz 255 notikumiem uz apgriezienu.
  • Maksimālais pilnais mērogs: 99,999 apgr./min, ar maksimālo ieejas frekvenci 20 kHz.
  • Minimālā ieejas frekvence:
    • Tuvuma transduktori: 0.0167 Hz (1 apgr./min vienam notikumam uz apgriezienu).
    • Pasīvie magnētiskie uztvērēji: 3.3 Hz.

• Enerģijas patēriņš: 5.8 vati, tipiski.

Fiziskās specifikācijas

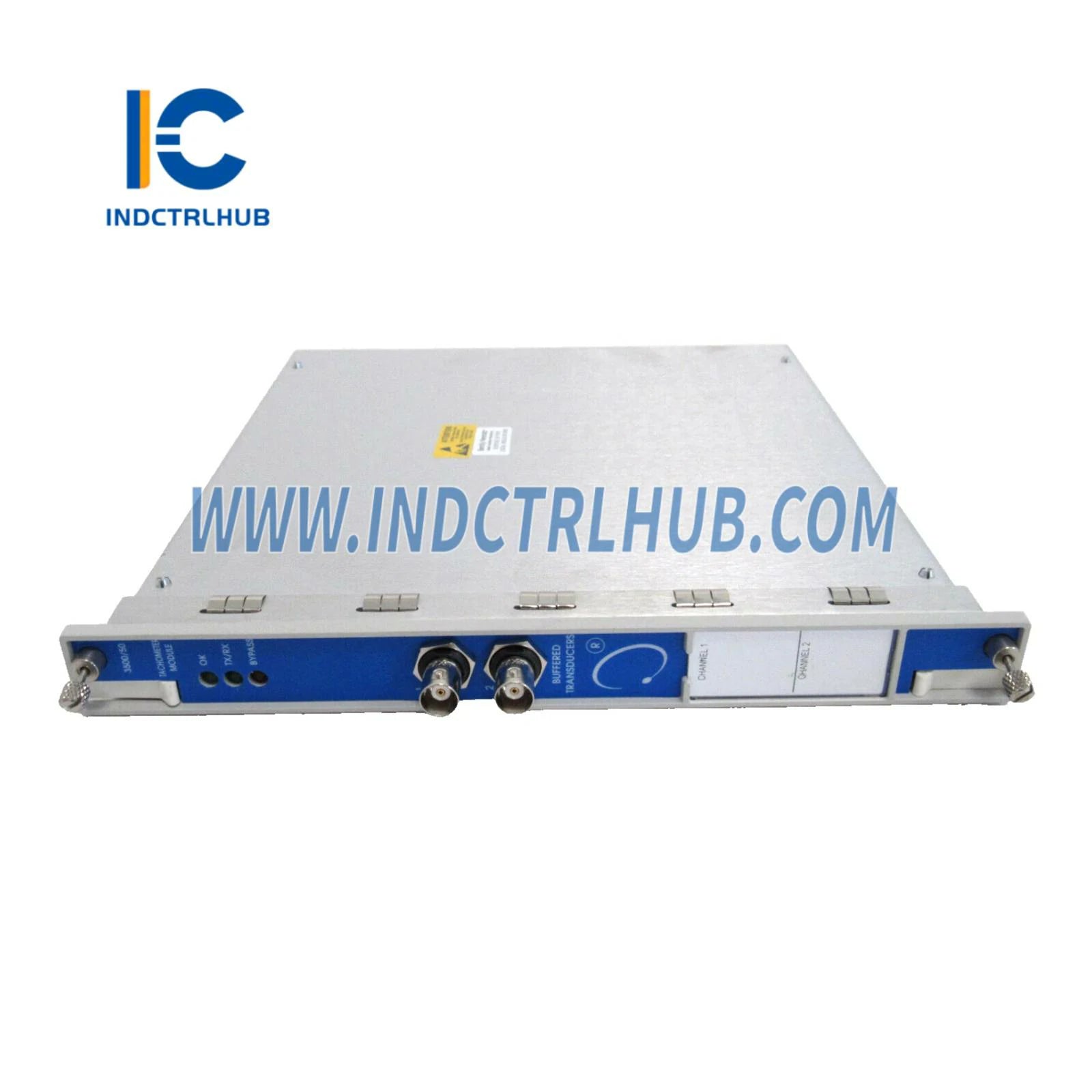

• Monitora modulis (galvenā plate):
  • Izmēri: 241.3 mm x 24.4 mm x 241.8 mm (9.50 in x 0.96 in x 9.52 in)
  • Svars: 0.82 kg (1.8 lb)

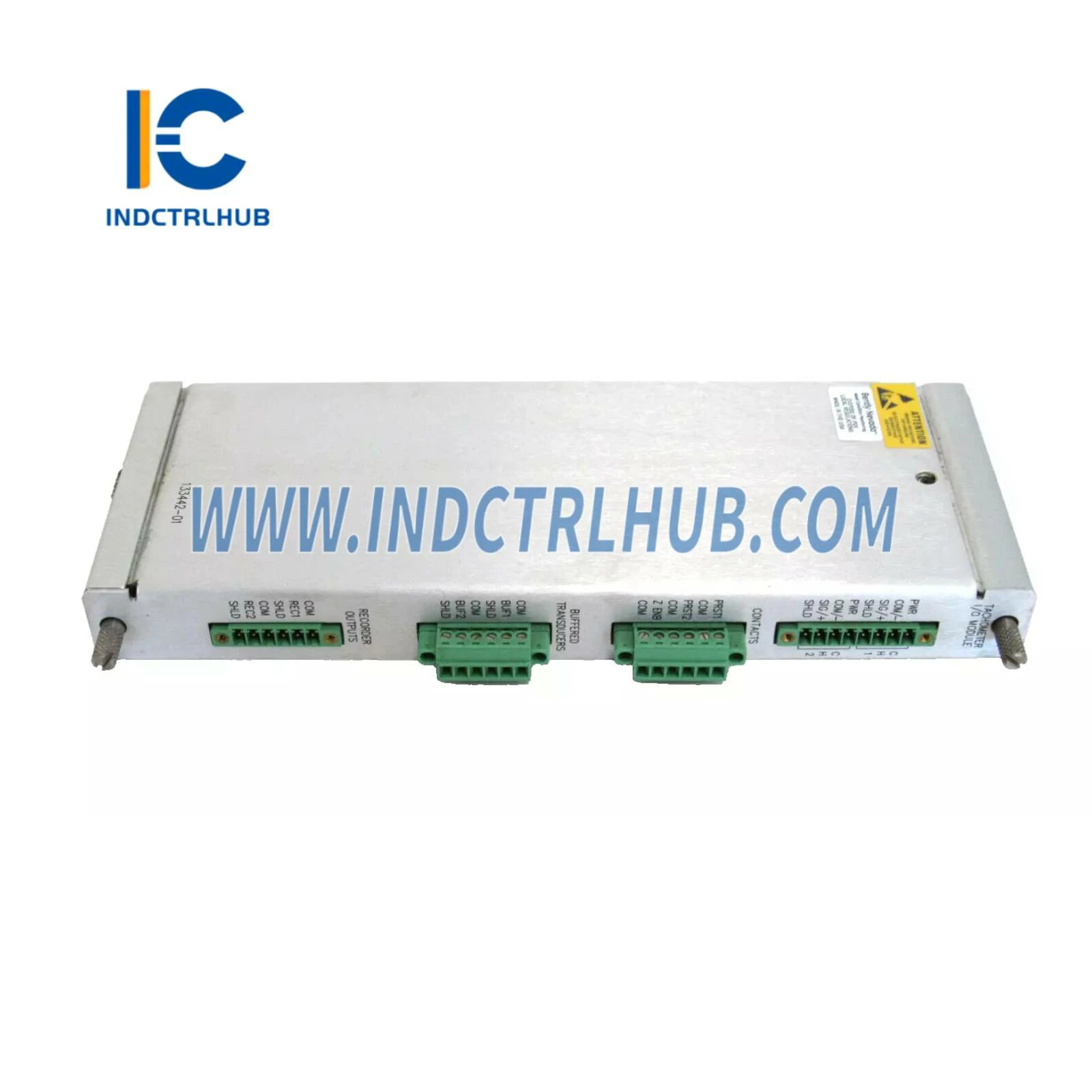

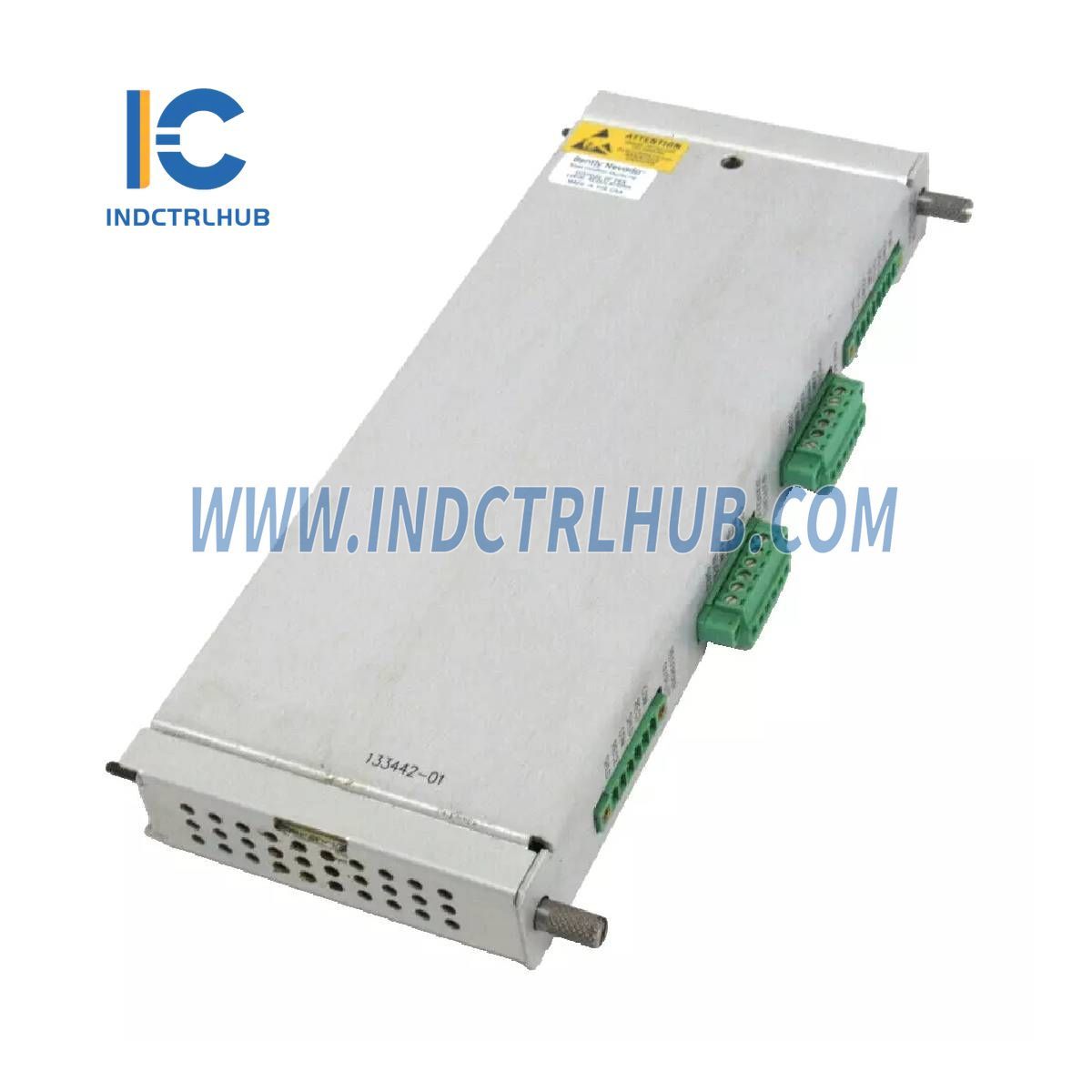

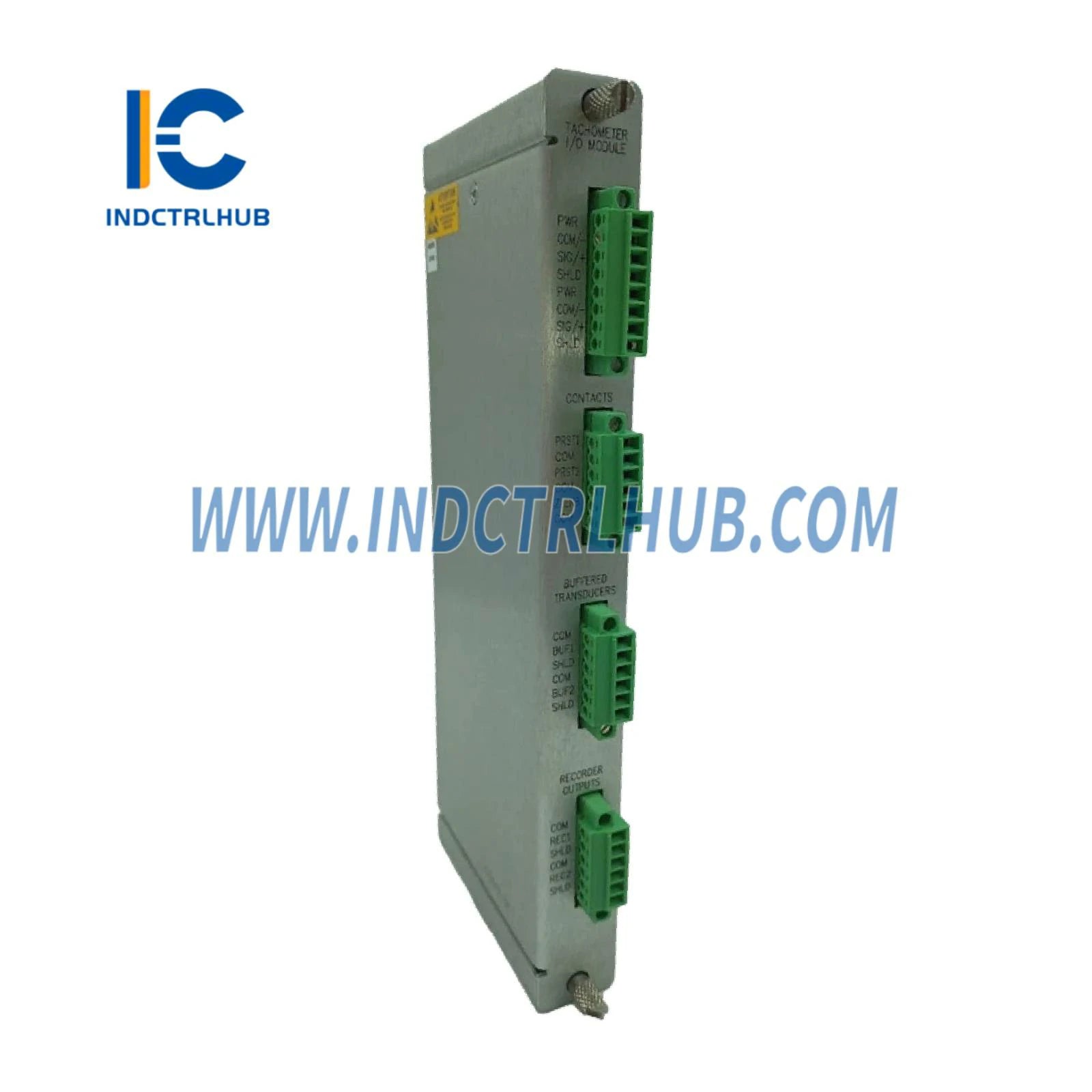

• I/O moduļi (bez barjeras):
  • Izmēri: 241.3 mm x 24.4 mm x 99.1 mm (9.50 in x 0.96 in x 3.90 in)
  • Svars: 0.20 kg (0.44 lb)
• I/O moduļi (iekšējā barjera):
  • Izmēri: 241.3 mm x 24.4 mm x 163.1 mm (9.50 in x 0.96 in x 6.42 in)
  • Svars: 0.46 kg (1.01 lb)

Pasūtīšanas informācija

• 3500/50M Tahometra modulis:
  • 3500/50-AA-BB
  A: I/O moduļa tips
  • 01: I/O modulis ar iekšējām terminācijām
  • 02: I/O modulis ar ārējām terminācijām
  • 04: I/O modulis ar iekšējām barjerām un iekšējām terminācijām
  B: Bīstamās zonas apstiprinājuma opcija
  • 00: Nav
  • 01: cNRTLus (1. klase, 2. nodalījums)
  • 02: ATEX/IECEx/CSA (1. klase, 2. zona)
