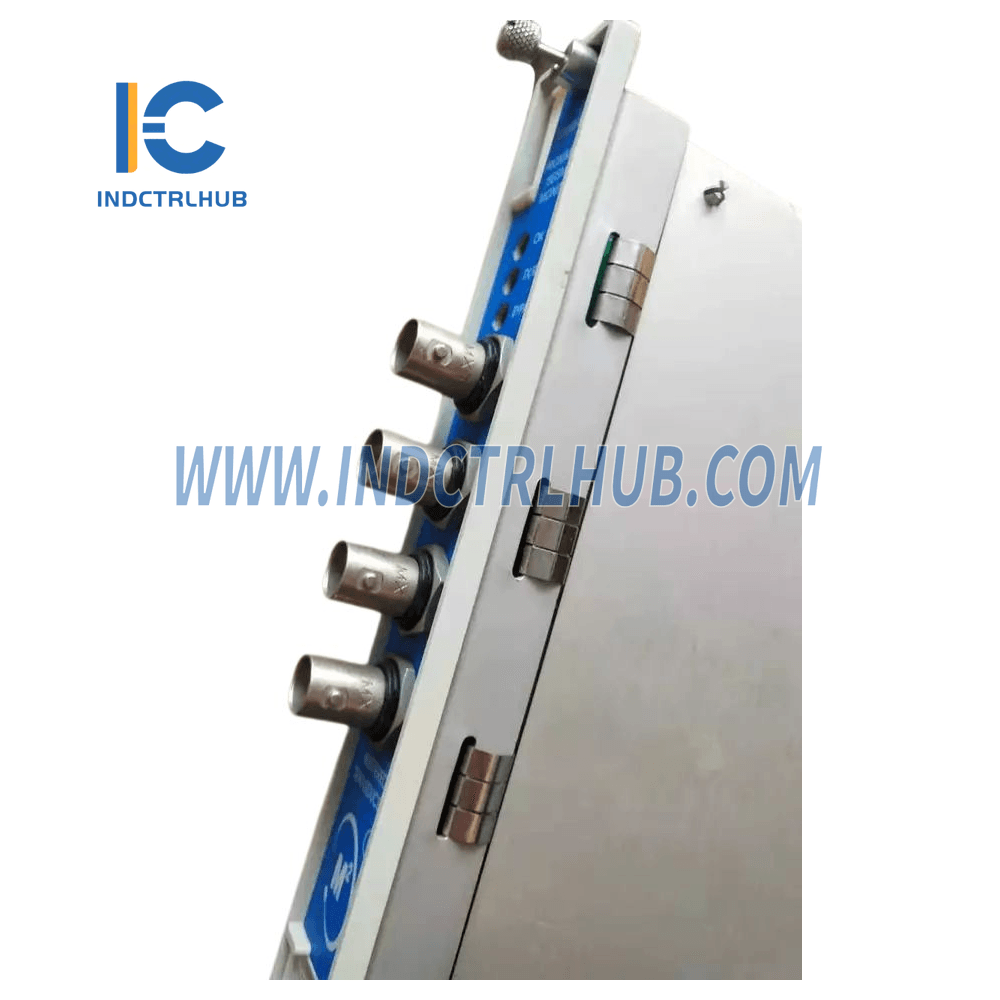

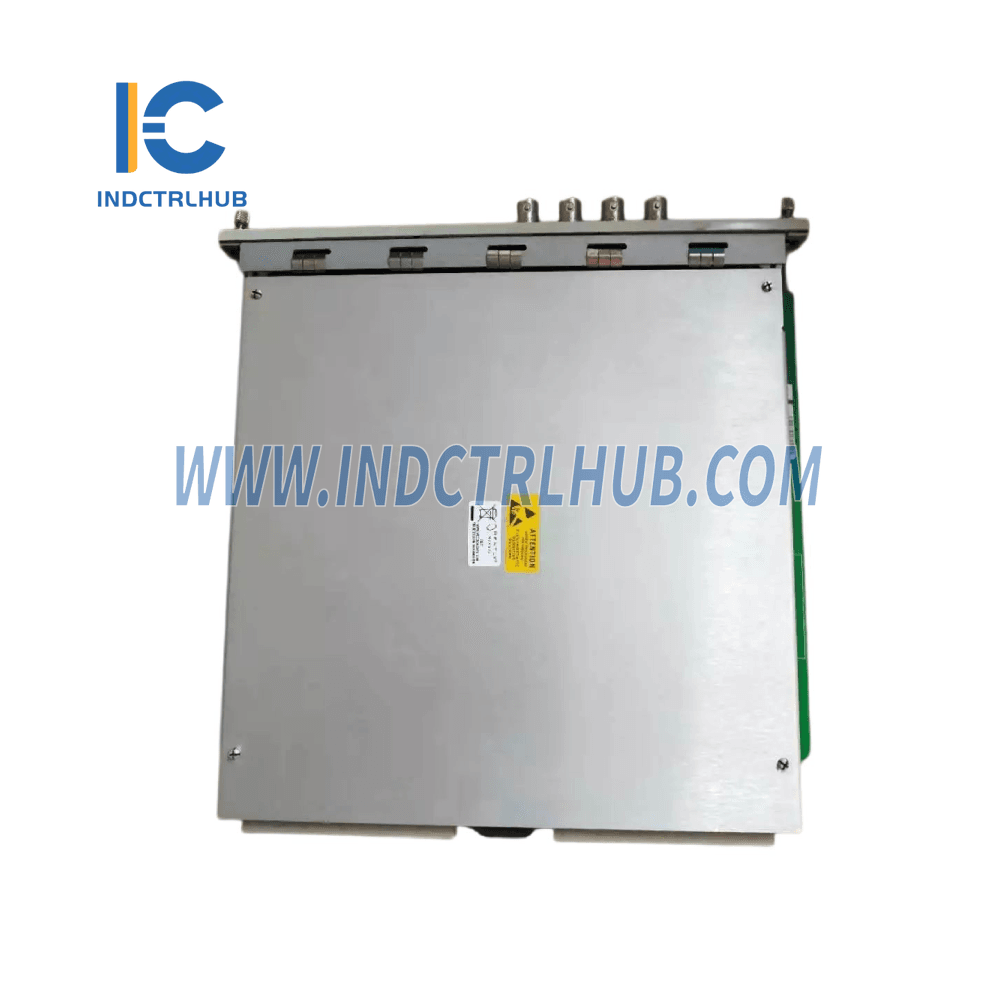

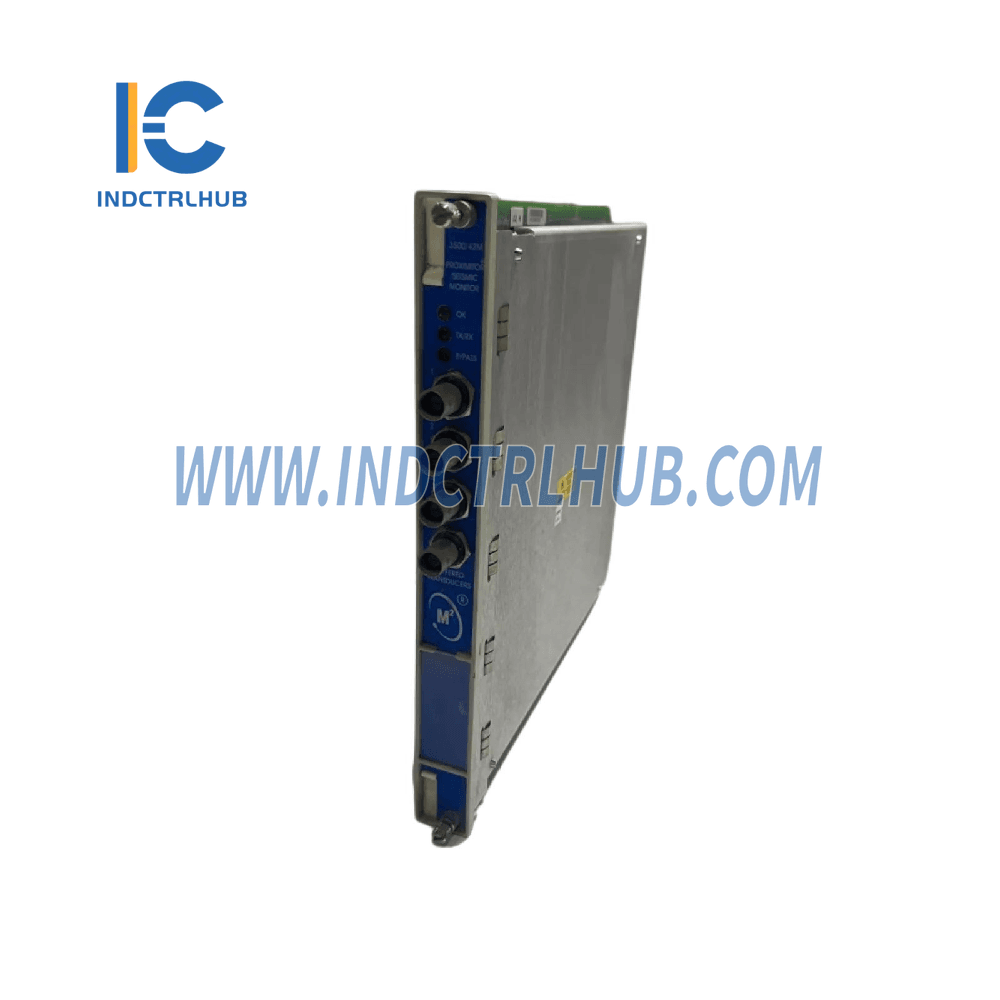

Bently Nevada 3500/42M 140734-02 Proximitor seismiskais monitors

Produkta detaļas

Ražotājs: Bently Nevada
Sērija: 3500/42M
Modeļa/daļas numurs: 140734-02
Modeļa tips: Proximitor Seismic Monitor

Apraksts

3500/42M Proximitor Seismic Monitor ir četrkanālu monitors, kas nepārtraukti uzrauga iekārtu stāvokli, salīdzinot tuvuma un seismisko transduceru signālus ar lietotāja konfigurētajiem trauksmes sliekšņiem. Tas nodrošina kritiskus datus par vibrāciju un pozīcijas mērījumiem, atbalstot gan ekspluatācijas, gan apkopes personālu, nododot svarīgu informāciju par mašīnu.

Šis monitors aizsargā iekārtas, veicot:

• Signalizācijas aktivizēšana, kad parametri pārsniedz konfigurētās robežas.
• Ieejas pieņemšana no līdz četriem tuvuma, ātruma vai paātrinājuma transduceriem.
• Signālu apstrāde un salīdzināšana ar programmējamām signalizācijām uzticamai iekārtu aizsardzībai.

Specifikācijas

Ieejas

• Signāls: Pieņem līdz 4 transduceru signāliem (tuvums, ātrums vai paātrinājums).
• Enerģijas patēriņš: 7,7 vati (tipiski).
• Ieejas pretestība:
  • 10 kΩ Proximitor un paātrinājuma ieejām.
• Jutība:
  • Radiālas vibrācijas/spiediena/ekscentritātes mērījumi:
    • 3,94 mV/µm (100 mV/mil) vai 7,87 mV/µm (200 mV/mil).
  • Diferenciālā izplešanās:
    • 0,394 mV/µm (10 mV/mil) vai 0,787 mV/µm (20 mV/mil).
  • REBAM:
    • 40 mV/µm (1000 mV/mil) vai 80 mV/µm (2000 mV/mil).
  • Paātrinājums:
    • 10 mV/(m/s²) (100 mV/g).
  • Ātrums:
    • 20 mV/(mm/s) pk (500 mV/(in/s) pk) vai citas izvēles jutības.

Izejas

• Priekšējā paneļa LED indikatori:
  • OK LED: Norāda uz monitora pareizu darbību.
  • TX/RX LED: Norāda uz saziņu ar citiem moduļiem statīvā.
  • Bypass LED: Norāda, kad monitors ir apietas režīmā.
• Buferēti transduceru izvadi:
  • Viens koaksiālais savienotājs katram kanālam, aizsargāts pret īssavienojumu.
  • Izvades pretestība: 550 Ω.
• Reģistratora izvades:
  • +4 līdz +20 mA vērtības proporcionālas monitora pilnai skalai.
  • Sprieguma atbilstība: 0 līdz +12 Vdc (0 līdz 600 Ω slodze).
• Vārpstas absolūtās buferizētās izejas:
  • Izejas pretestība: 300 Ω.

Fiziskās specifikācijas

• Monitora moduļa izmēri (A x P x D):
  • 241,3 mm x 24,4 mm x 241,8 mm (9.50 in x 0.96 in x 9.52 in).
  • Svars: 0,91 kg (2,0 lb).
• I/O moduļa izmēri:
  • Bez barjeras: 241,3 mm x 24,4 mm x 99,1 mm (9,50 collas x 0,96 collas x 3,90 collas); Svars: 0,20 kg (0,44 lb).
  • Barjera: 241,3 mm x 24,4 mm x 163,1 mm (9,50 collas x 0,96 collas x 6,42 collas); Svars: 0,46 kg (1,01 lb).
• Stenda vietas prasības:
  • Monitors: 1 pilna augstuma priekšējā sprauga.
  • I/O moduļi: 1 pilna augstuma aizmugurējā sprauga.

Pasūtīšanas informācija

3500/42-AA-BB

A: I/O moduļa tips

B: Bīstamās zonas apstiprinājums

• 00: Nav
• 01: cNRTLus (1. klase, 2. nodalījums).
• 02: ATEX / IECEx / CSA (1. klase, 2. zona).
