Product Description
Produkta pārskats

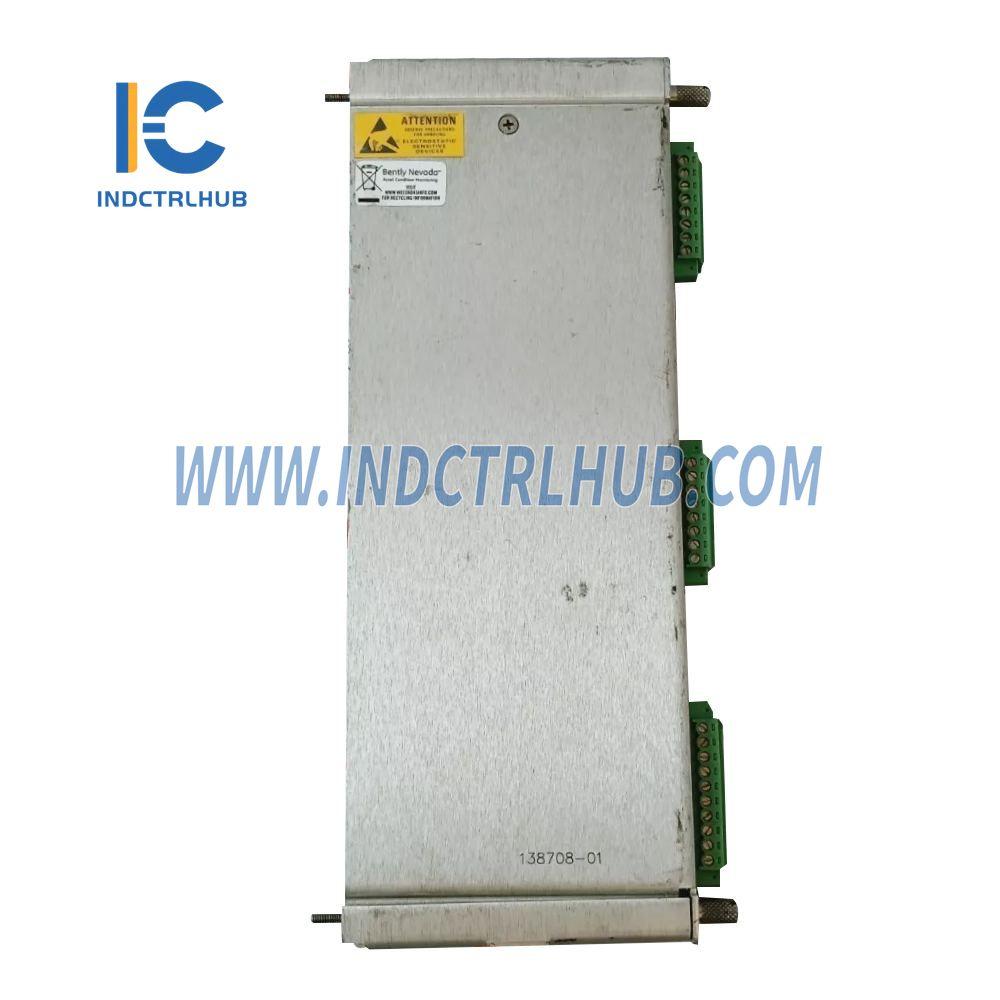

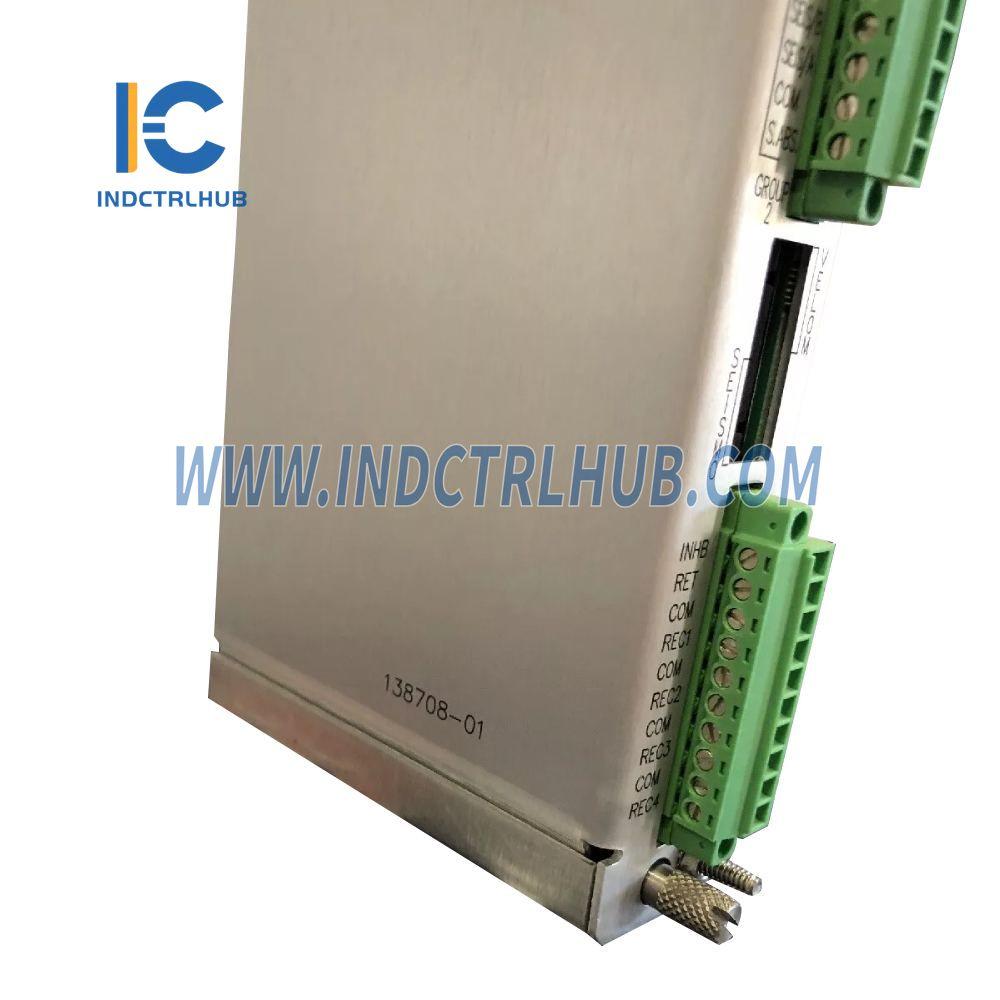

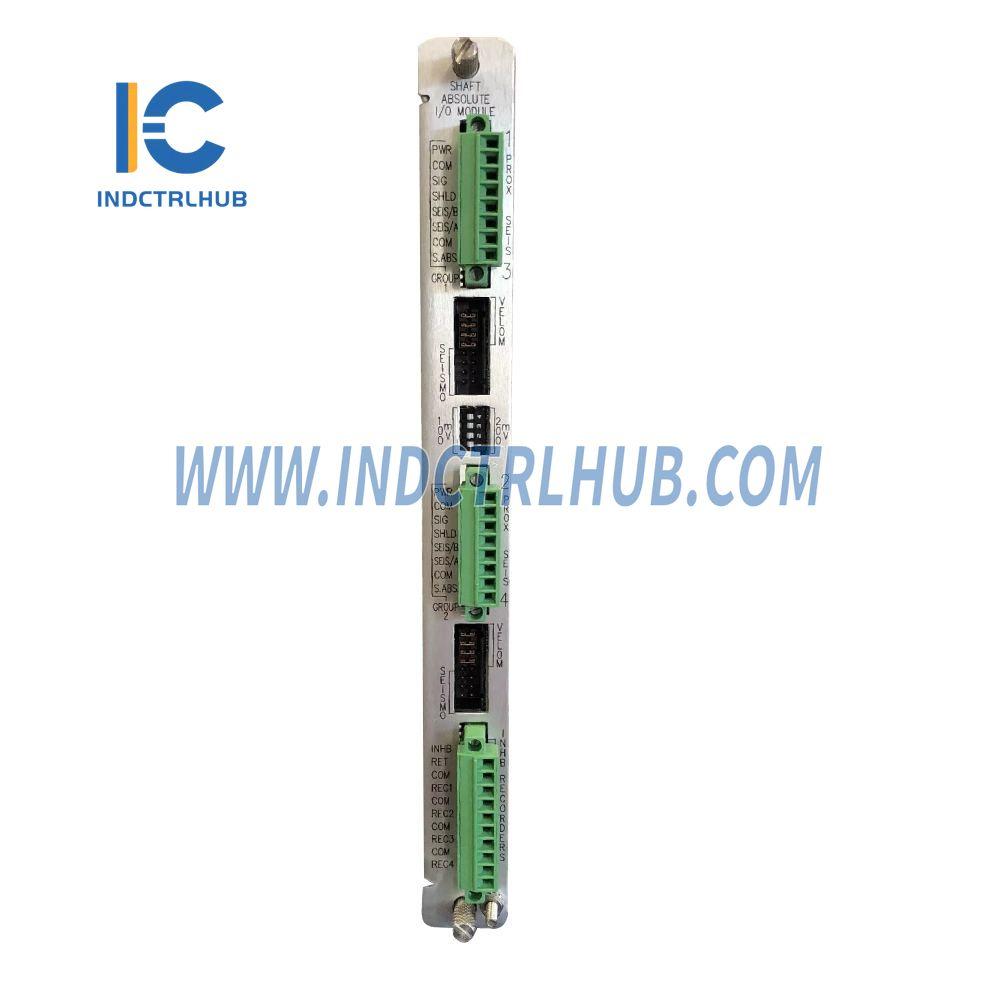

Ražotājs: Bently Nevada
Modelis/daļas numurs: 3500/42M 138708-01
Apraksts: Vārpstas absolūtais I/O modulis ar iekšējām terminācijām
Specifikācijas
Ieejas
Signāla tips: Pieņem 1 līdz 4 tuvuma, ātruma vai paātrinājuma transduceru signālus.
Ieejas pretestība (standarta I/O):
-
Proksimitora un paātrinājuma ieejas: 10 kΩ
Enerģijas patēriņš: 7.7 vati (tipiski).
Vides ierobežojumi
| Parametrs | Stāvoklis | Temperatūras/mitruma diapazons |
|---|---|---|
| Darba temperatūra | Iekšējais/ārējais terminācijas I/O modulis | -30°C līdz +65°C (-22°F līdz +150°F) |
| Iekšējās barjeras I/O modulis (iekšējā terminācija) | 0°C līdz +65°C (32°F līdz +150°F) | |
| Uzglabāšanas temperatūra | - | -40°C līdz +85°C (-40°F līdz +185°F) |
| Mitrumspēja | - | 95%, bez kondensāta. |
Fiziskie izmēri
| Parametrs | Izmēri (A x P x D) | Svars |
|---|---|---|
| I/O moduļi (bez barjeras) | 241,3 mm x 24,4 mm x 99,1 mm | 0,20 kg (0,44 lb) |
| I/O moduļi (ar barjeru) | 241,3 mm x 24,4 mm x 163,1 mm | 0,46 kg (1,01 lb) |
Izejošie barošanas parametri
Šīs vērtības attiecas neatkarīgi no ārējās barjeras savienojumiem:
| I/O daļa un pasūtījuma iespējas | Apraksts | Konfigurācija | Barošanas parametri |
|---|---|---|---|
| 138708-01 | Vārpstas absolūtais I/O modulis ar iekšējām terminācijām | Prox & Velomitor | U (V): 23.9, I (mA): 45.5, P (W): 1.09 |
| Prox & Seismoprobe | U (V): 6.82, I (mA): 45.5, P (W): 0.31 |
