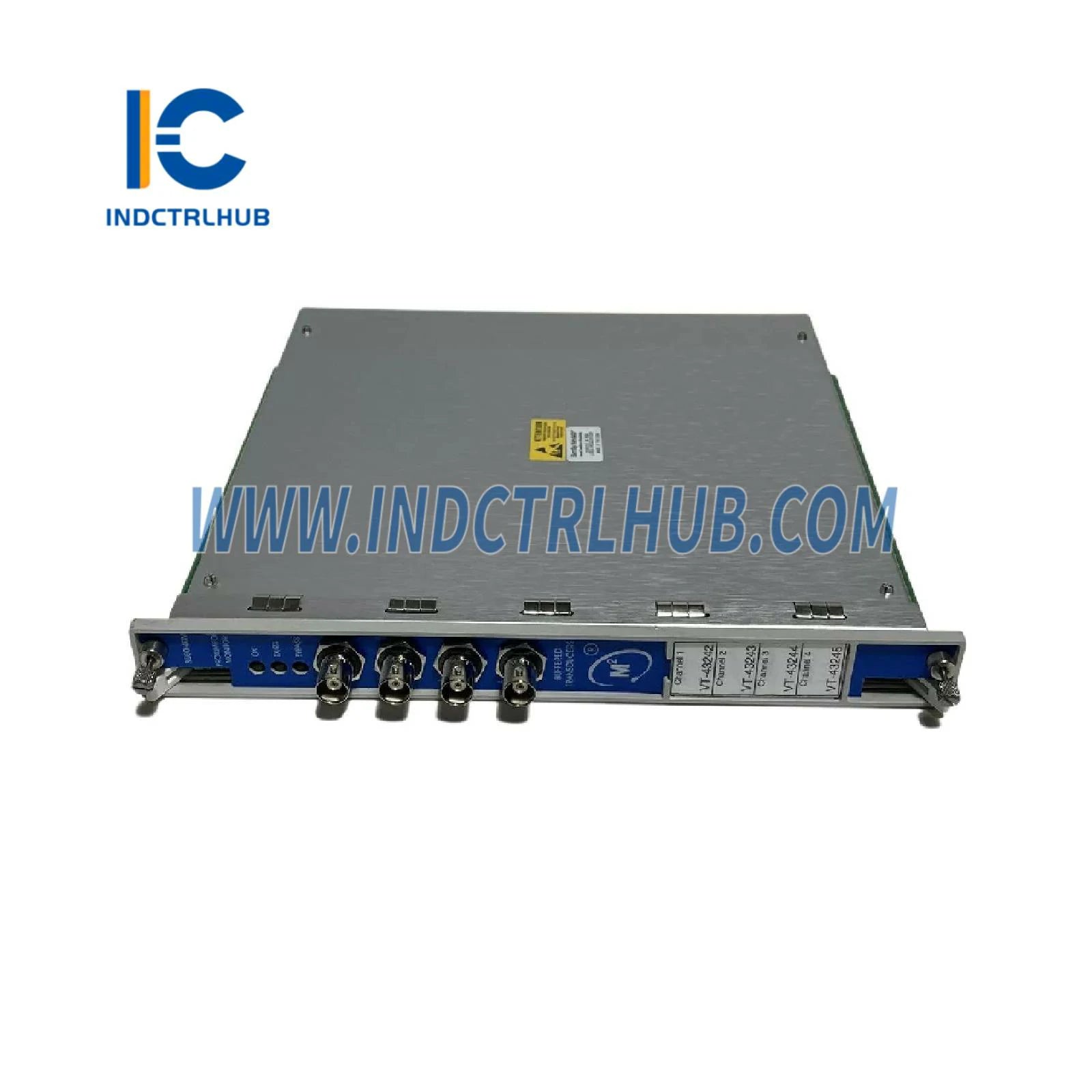

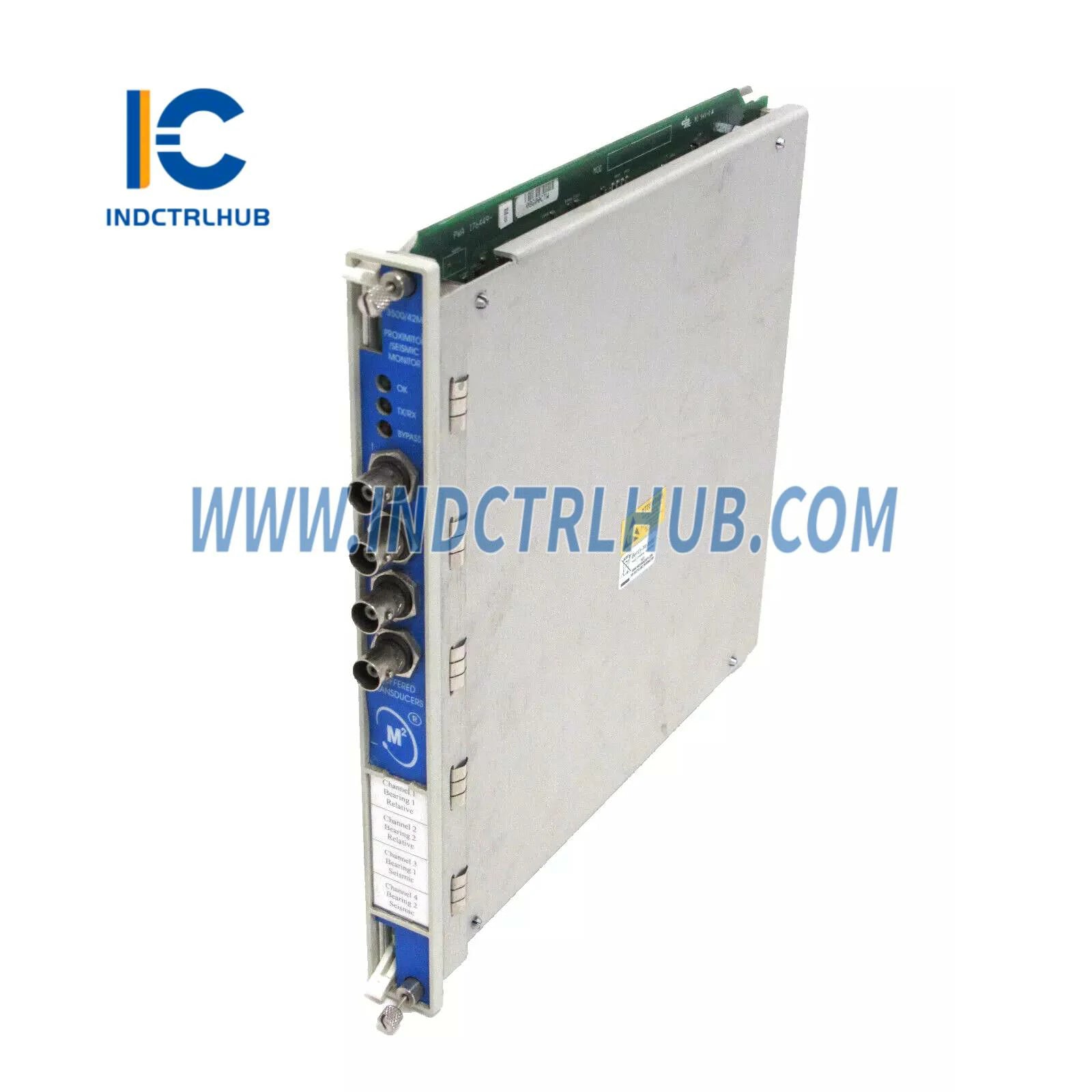

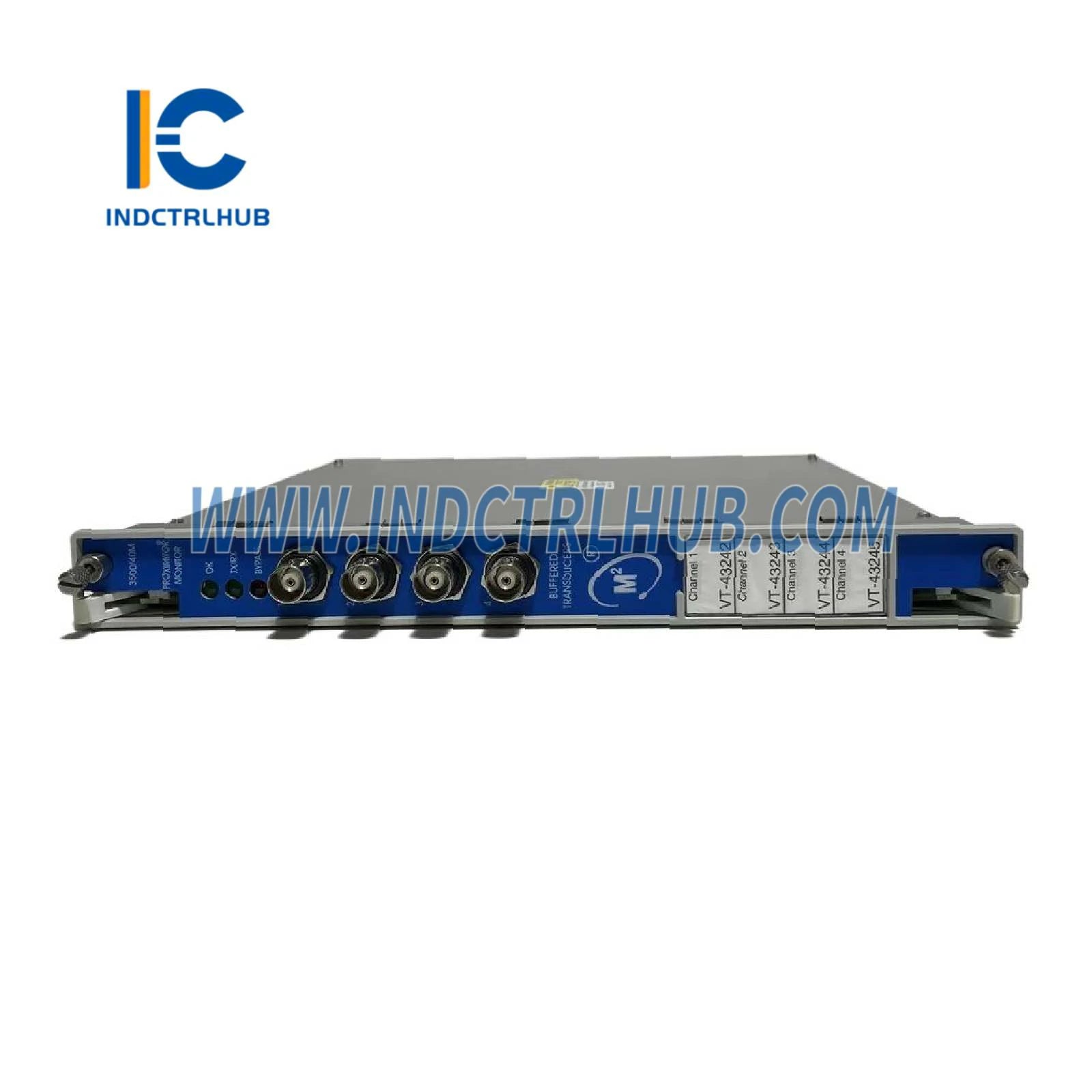

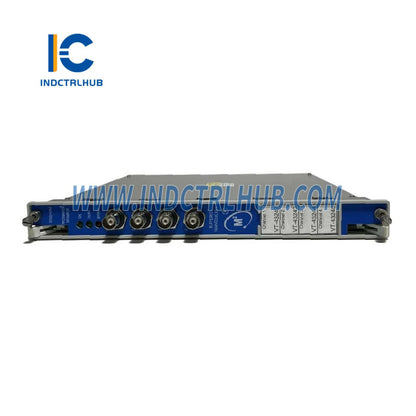

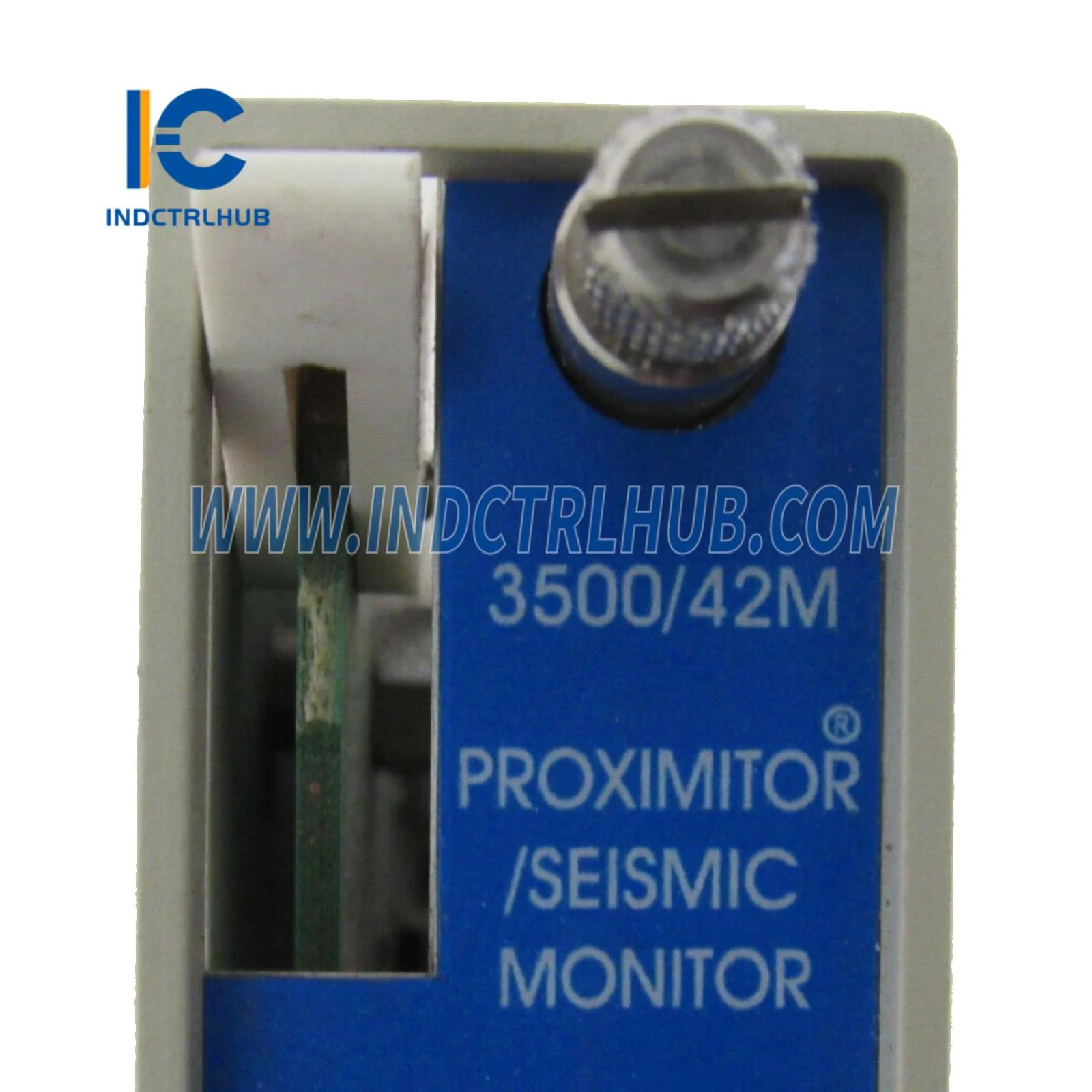

Bently Nevada 3500/42M-09-00 176449-02+140471-01 Proximitor seismiskais monitors

Produkta detaļas

• Ražotājs: Bently Nevada
• Sērija: 3500/42M
• Modeļa/Daļas numurs: 3500/42M-09-00 176449-02+140471-01
• Modeļa tips: Proximitor seismiskais monitors

Apraksts

3500/42M Proximitor seismiskais monitors:

• Aizsargā iekārtas, nepārtraukti salīdzinot uzraudzītos parametrus ar konfigurētajiem trauksmes sliekšņiem, lai aktivizētu trauksmes signālus.
• Nodrošina būtisku informāciju par mašīnu gan ekspluatācijas, gan apkopes personālam.

Specifikācijas

Ieejas

• Signāla ieejas: Pieņem no 1 līdz 4 tuvuma, ātruma vai paātrinājuma transduceru signālus.
• Enerģijas patēriņš: 7.7 vati (tipiski).
• Ieejas pretestība:
  • Standarta I/O: 10 k_ (Proximitor un paātrinājuma ieejām).
• Jutība:
  • Radiālā vibrācija: 3.94 mV/μm (100 mV/mil) vai 7.87 mV/μm (200 mV/mil).
  • Spiediens: 3.94 mV/μm (100 mV/mil) vai 7.87 mV/μm (200 mV/mil).
  • Ekscentritāte: 3.94 mV/μm (100 mV/mil) vai 7.87 mV/μm (200 mV/mil).
  • Diferenciālā izplešanās: 0.394 mV/μm (10 mV/mil) vai 0.787 mV/μm (20 mV/mil).
  • REBAM: 40 mV/μm (1000 mV/mil) vai 80 mV/μm (2000 mV/mil).
  • Paātrinājums un Paātrinājums2: 10 mV/ (m/s²) (100 mV/g).
  • Ātrums un Ātrums2: 20 mV/ (mm/s) pk (500 mV/ (in/s) pk) vai 5.8 mV/ (mm/s) pk (145 mV/ (in/s) pk) vai 4 mV/ (mm/s) pk (100 mV/ (in/s) pk).
  • Vārpstas absolūtais radiālais vibrācijas signāls: 3.94 mV/μm (100 mV/mil) vai 7.87 mV/μm (200 mV/mil).
  • Vārpstas absolūtais tiešais signāls: 3.94 mV/μm (100 mV/mil) vai 7.87 mV/μm (200 mV/mil).
  • Vārpstas absolūtā ātruma signāls: 20 mV/ (mm/s) pk (500 mV/ (in/s) pk) vai 5.8 mV/ (mm/s) pk (145 mV/ (in/s) pk) vai 4 mV/ (mm/s) pk (100 mV/ (in/s) pk).

Vides ierobežojumi

• Darbības temperatūra:
  • Kad tiek izmantots ar iekšējo/ārējo terminācijas I/O moduli: -30°C līdz +65°C (-22°F līdz +150°F).
  • Kad tiek izmantots ar iekšējo barjeras I/O moduli (iekšējā terminācija): 0°C līdz +65°C (32°F līdz +150°F).
• Uzglabāšanas temperatūra: -40°C līdz +85°C (-40°F līdz +185°F).
• Mitrumspēja: 95%, bez kondensāta.

Fiziskās īpašības

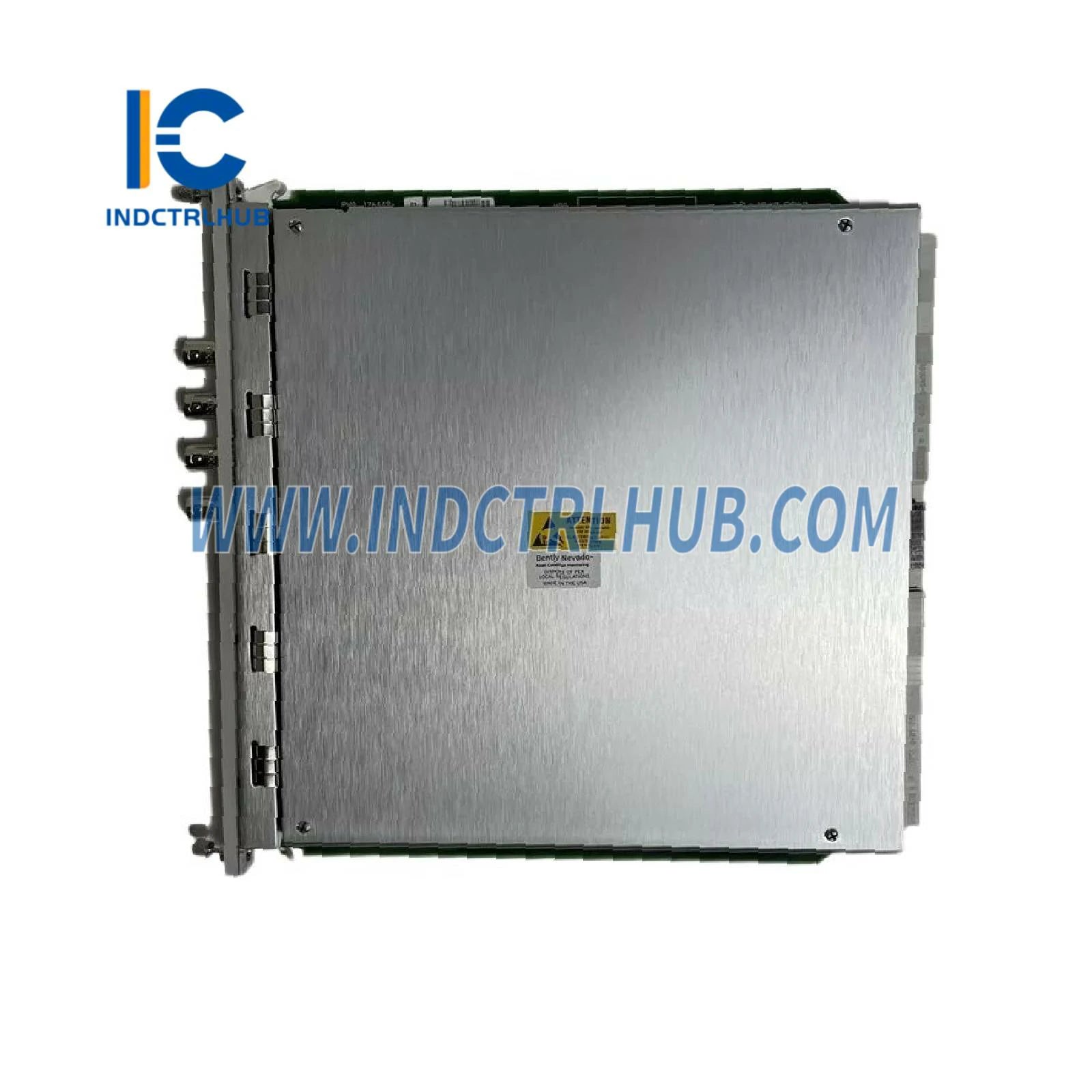

• Monitora modulis (galvenā plate):
  • Izmēri: 241.3 mm x 24.4 mm x 241.8 mm (9.50 in x 0.96 in x 9.52 in).
  • Svars: 0.91 kg (2.0 lb).

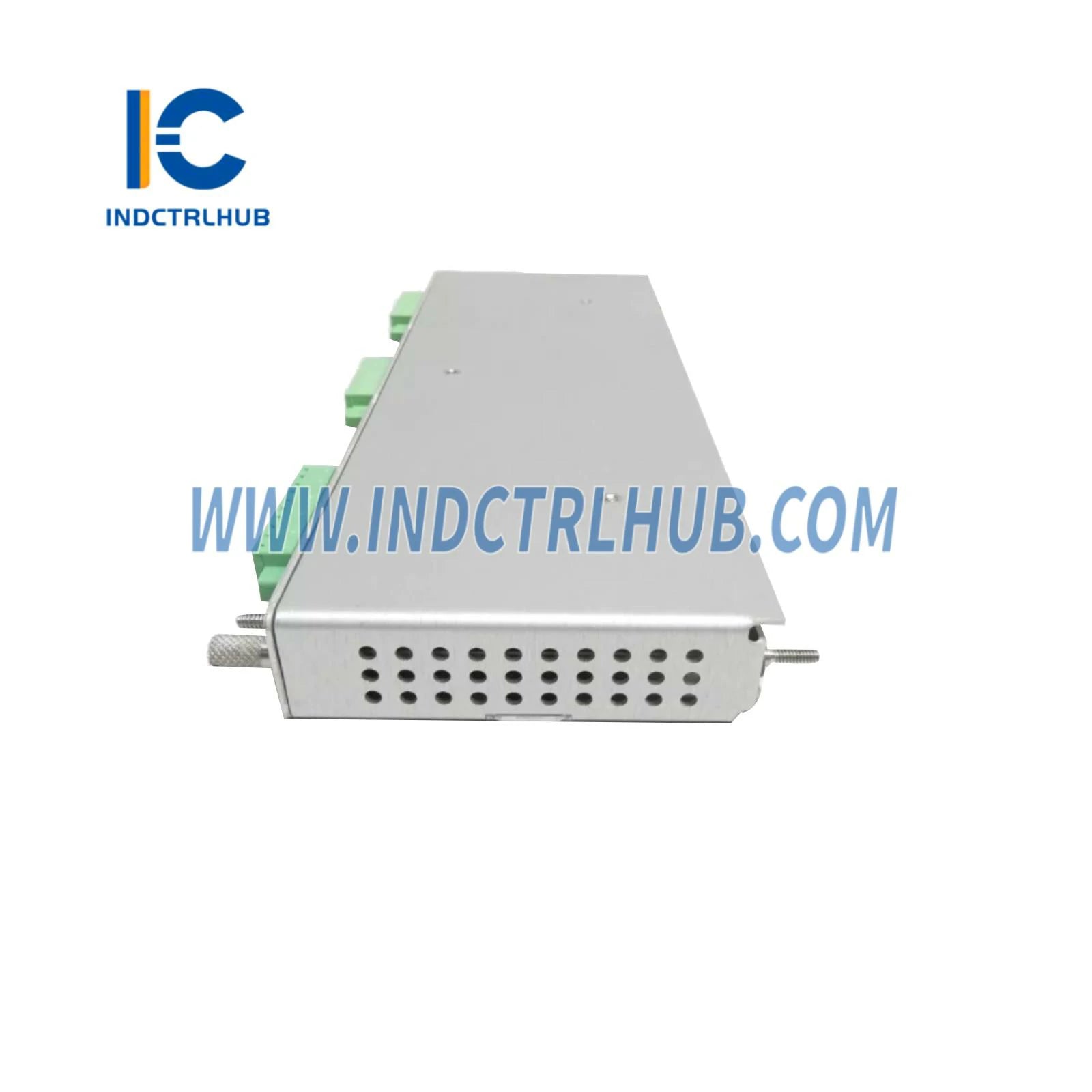

• I/O moduļi (bez barjeras):
  • Izmēri: 241.3 mm x 24.4 mm x 99.1 mm (9.50 in x 0.96 in x 3.90 in).
  • Svars: 0.20 kg (0.44 lb).
• I/O moduļi (barjera):
  • Izmēri: 241.3 mm x 24.4 mm x 163.1 mm (9.50 in x 0.96 in x 6.42 in).
  • Svars: 0.46 kg (1.01 lb).

Pasūtīšanas informācija

• 3500/42 - AA - BB
  • A: I/O moduļa tips (skatīt I/O moduļu tipus 17. lapā).
  • B: Bīstamās zonas apstiprinājuma opcija:
    • 00: Nav.
    • 01: cNRTLus (1. klase, 2. nodaļa).
    • 02: ATEX / IECEx / CSA (1. klase, 2. zona).

Rezerves daļas

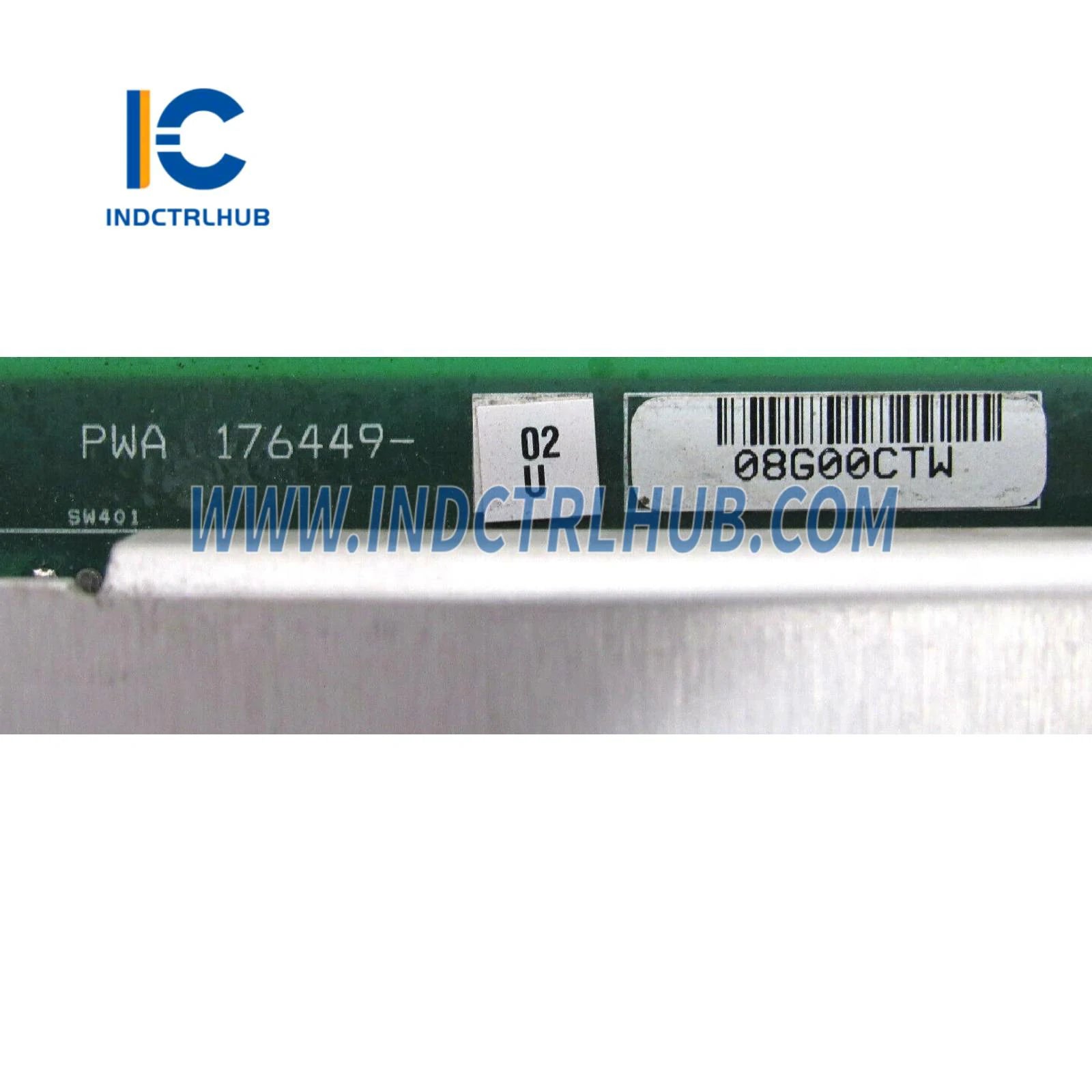

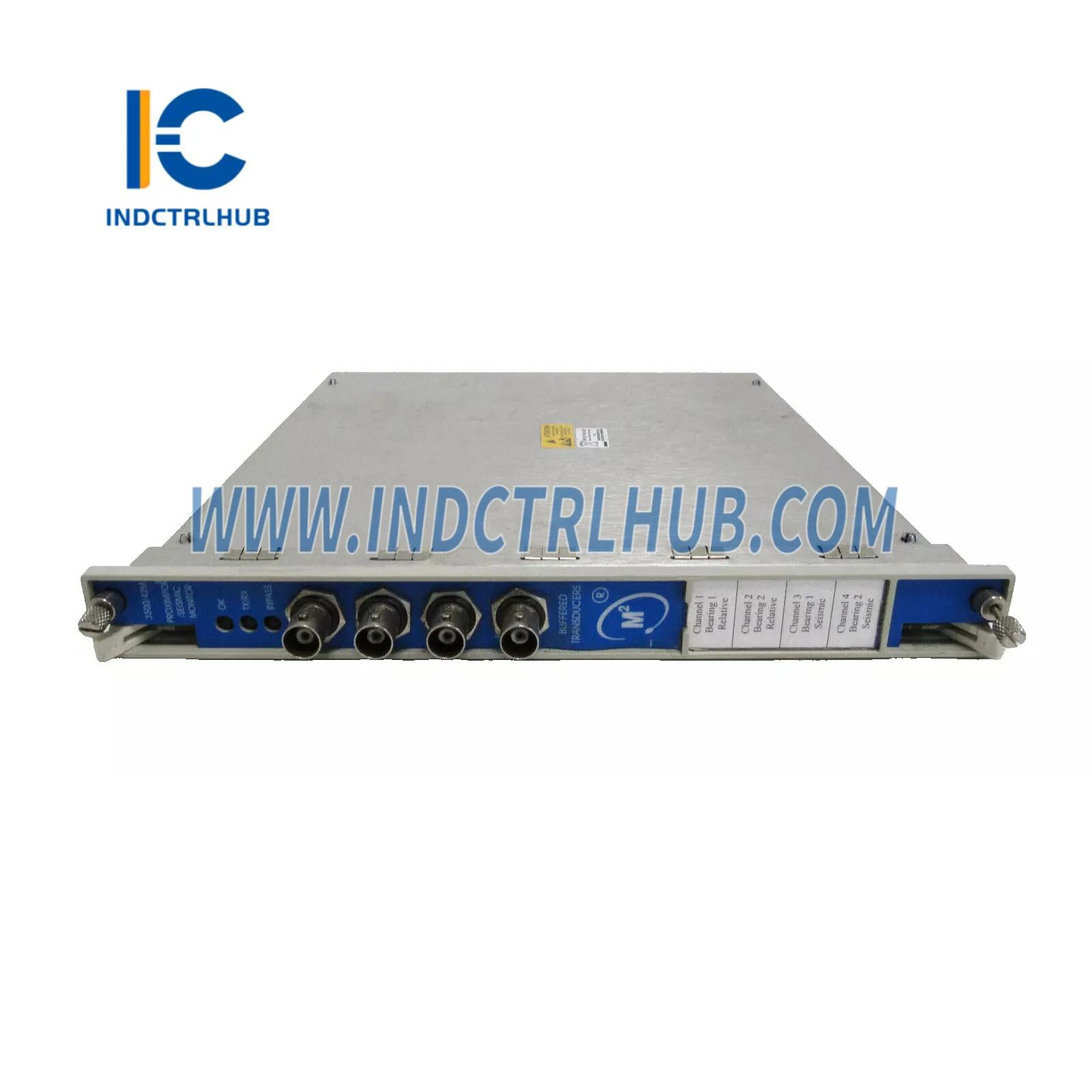

• 176449-02: 3500/42M Proximitor seismiskais monitors.

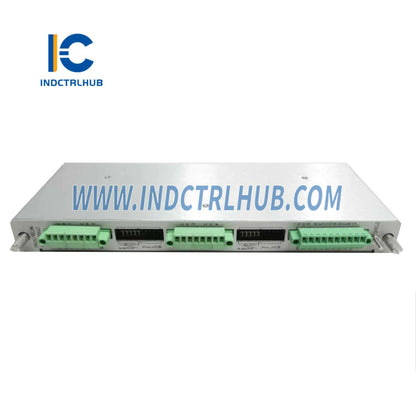

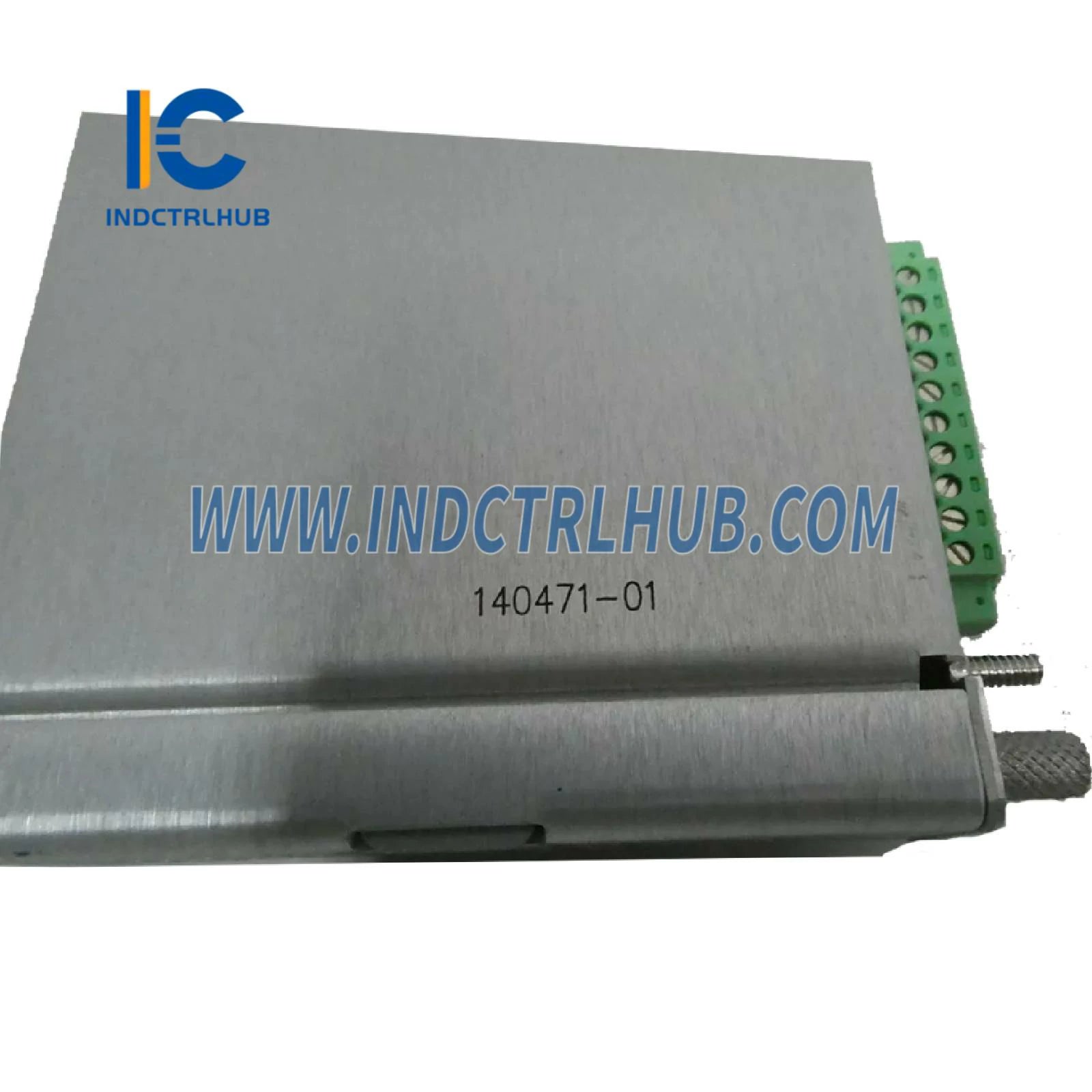

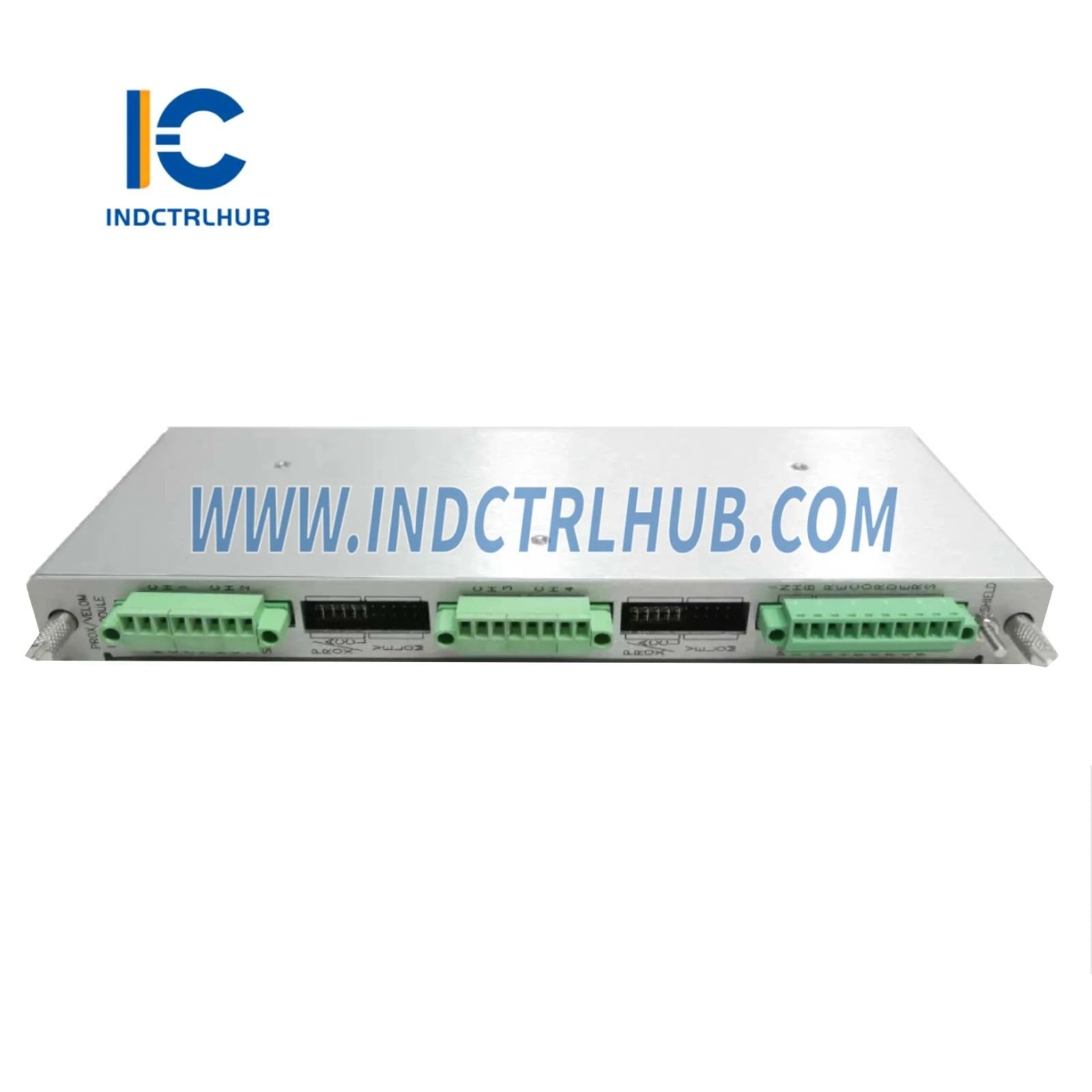

• 140471-01: Prox/Velom I/O modulis ar iekšējām terminācijām.
