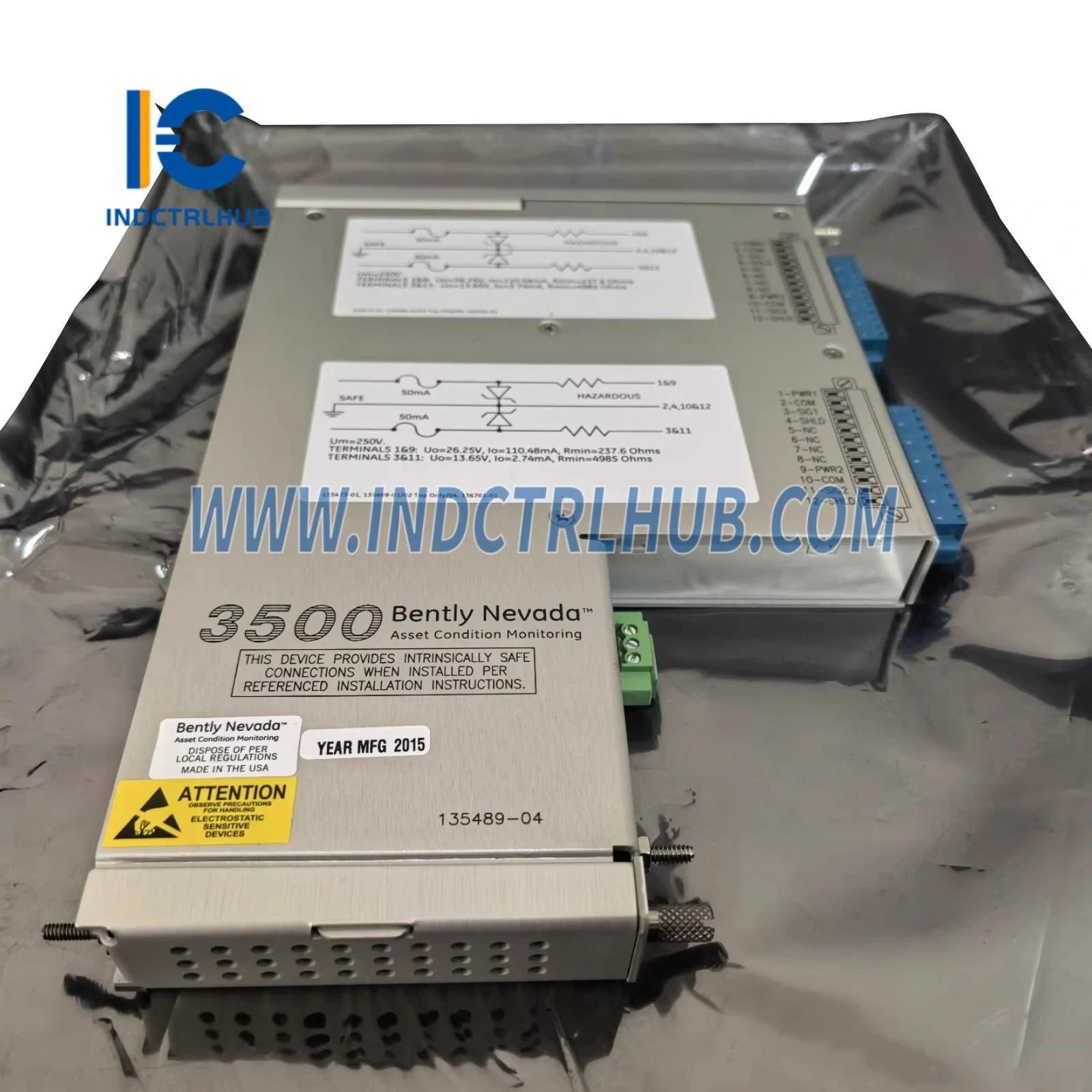

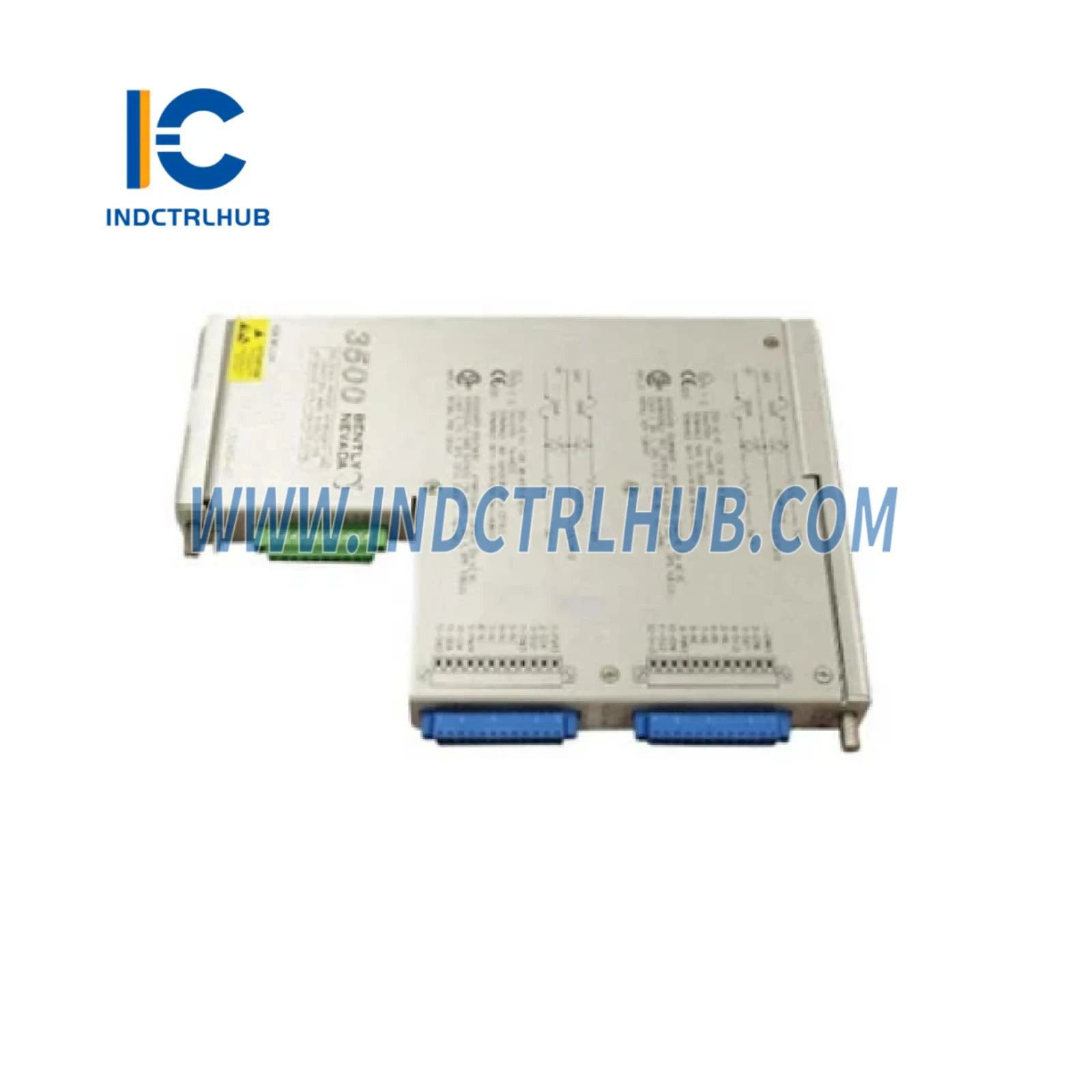

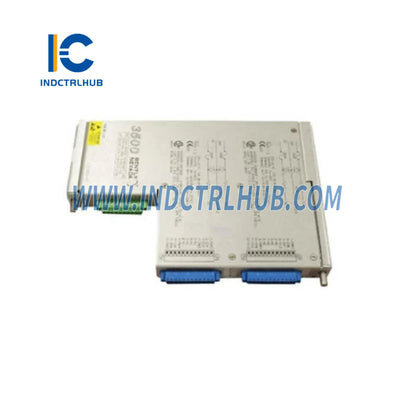

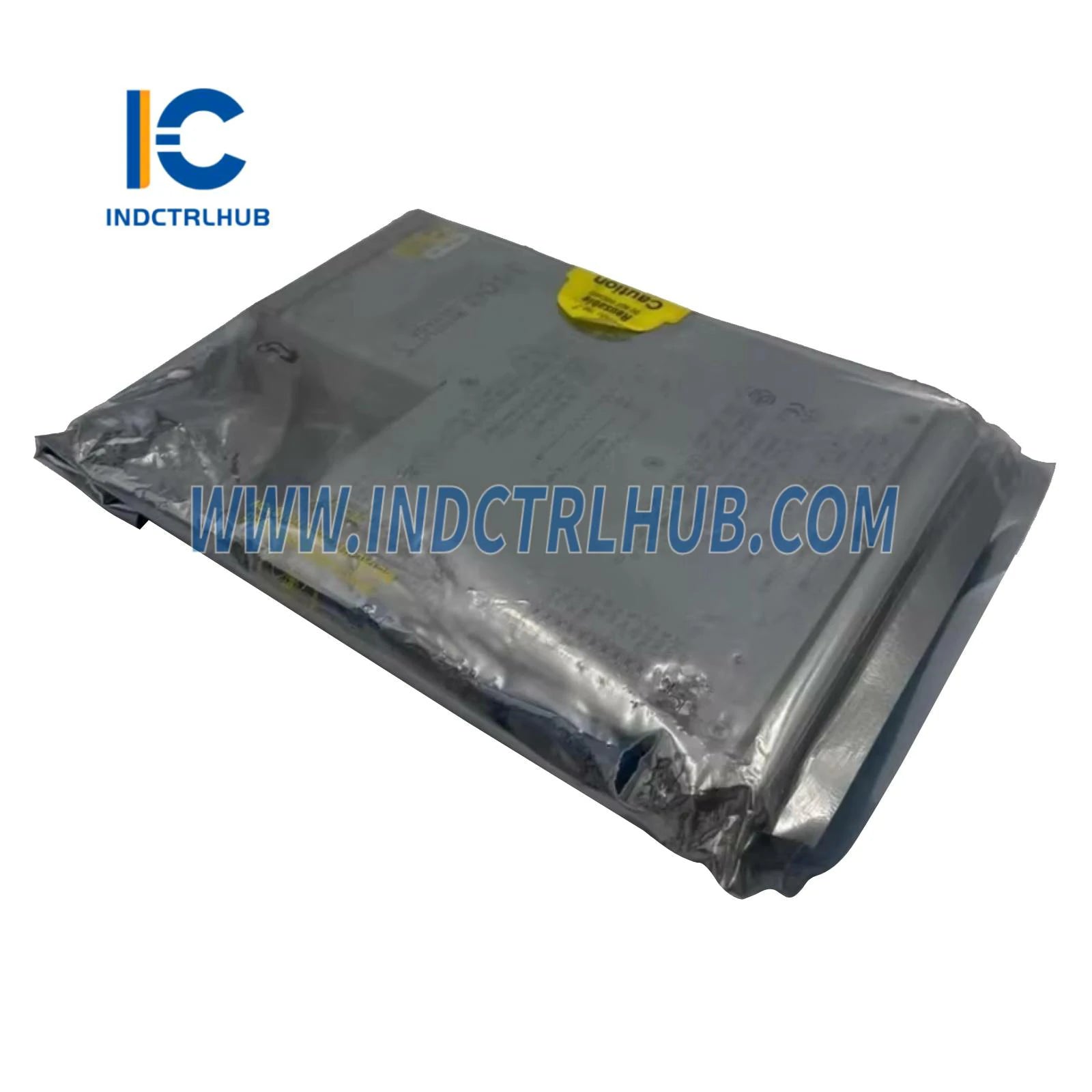

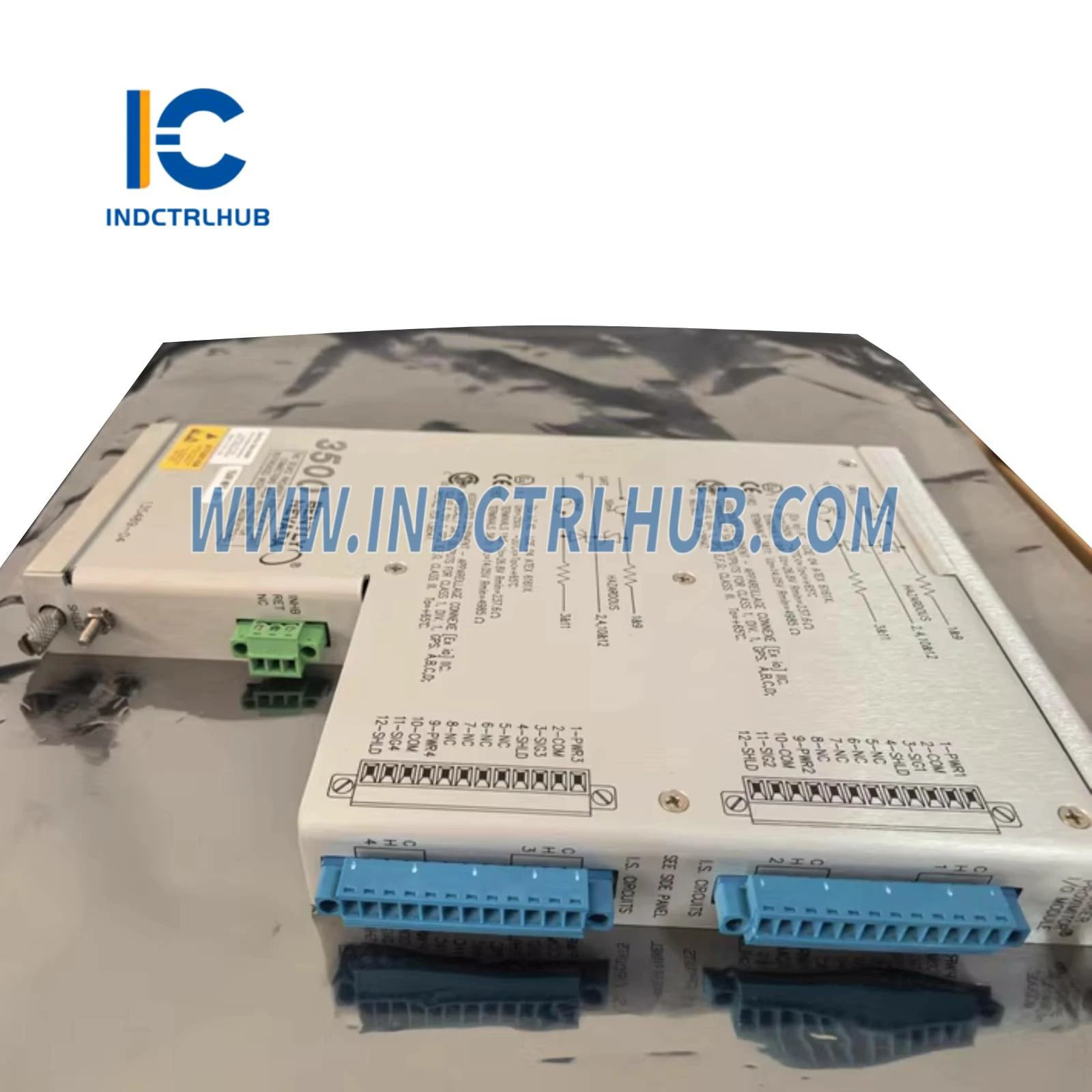

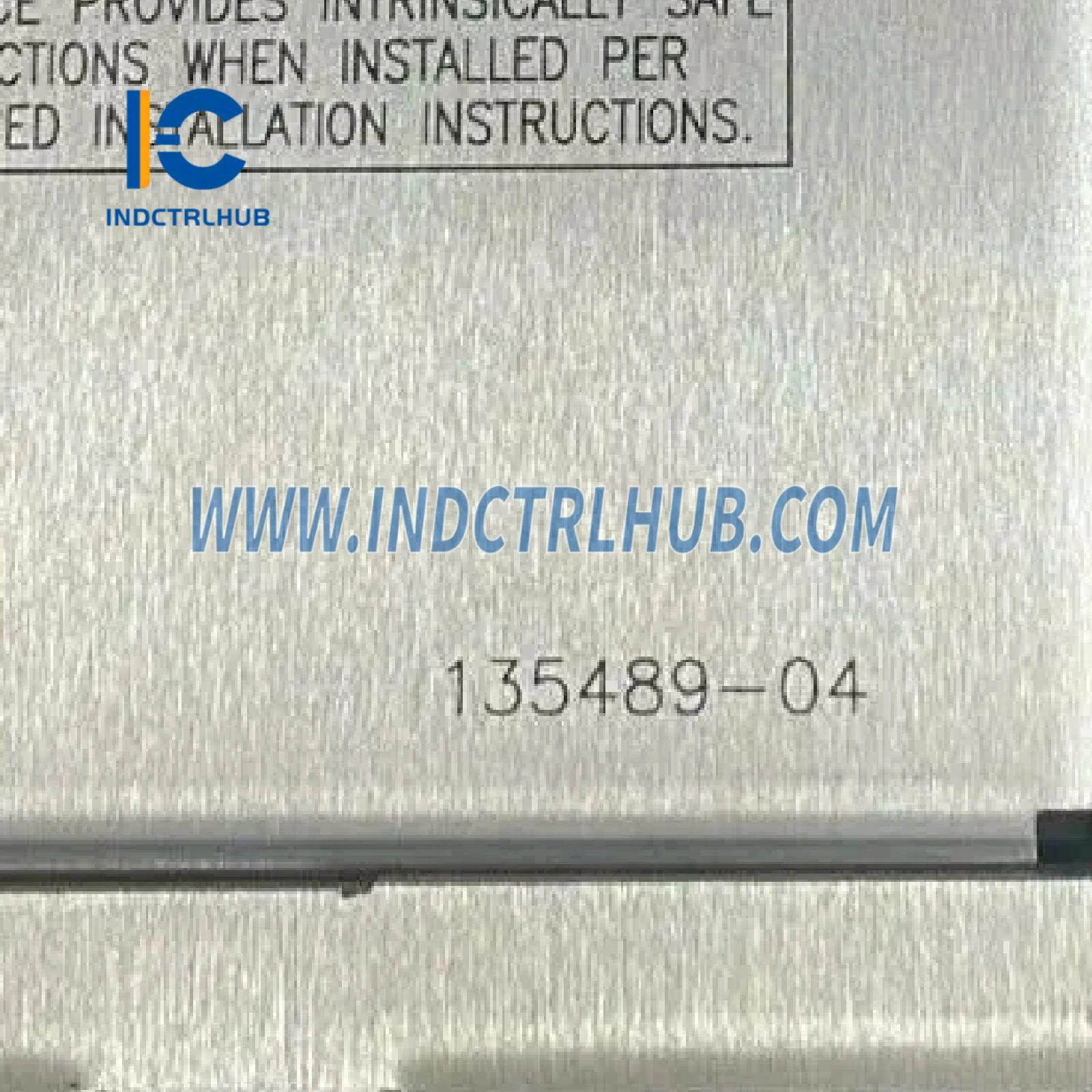

BENTLY NEVADA 3500/40M 135489-04 Proximitor I/O modulis

Produkta detaļas

• Ražotājs: Bently Nevada
• Sērija: 3500/40
• Modeļa/daļas numurs: 135489-04
• Modeļa tips: Proximitor I/O modulis ar iebūvētām barjerām un iebūvētām terminācijām

Apraksts

3500/40M Proximitor monitors ir četru kanālu monitors, kas pieņem ievadi no Bently Nevada tuvuma transduktoriem, apstrādā signālu, lai nodrošinātu dažādus vibrācijas un pozīcijas mērījumus, un salīdzina apstrādātos signālus ar lietotāja programmējamām signalizācijām. Monitoru var programmēt ar 3500 Rack Configuration Software, lai veiktu šādas funkcijas:

• Rādiālā vibrācija
• Ekscentritāte
• REBAM
• Spiediena pozīcija
• Diferenciālā izplešanās

Specifikācijas

Ieejas

• Signāls: Pieņem no 1 līdz 4 tuvuma transduceru signāliem

• Enerģijas patēriņš: 7.7 vati (tipiski)

• Ieejas pretestība:

  • Standarta I/O: 10 kΩ
  • Proximitor un paātrinājuma ieejas

• Jutība:

  • Rādiālais vibrācijas līmenis: 3.94 mV/μm (100 mV/mil) vai 7.87 mV/μm (200 mV/mil)
  • Spiediens: 3.94 mV/μm (100 mV/mil) vai 7.87 mV/μm (200 mV/mil)
  • Ekscentritāte: 3.94 mV/μm (100 mV/mil) vai 7.87 mV/μm (200 mV/mil)
  • Diferenciālā izplešanās: 0.394 mV/μm (10 mV/mil) vai 0.787 mV/μm (20 mV/mil)
  • REBAM: 40 mV/μm (1000 mV/mil) vai 80 mV/μm (2000 mV/mil)

Izejas

• Priekšējā paneļa LED indikatori:

  • OK LED: Norāda, kad 3500/40M SIL Proximitor darbojas pareizi
  • TX/RX LED: Norāda saziņu ar citiem moduļiem 3500 skapī
  • Apiet LED: Norāda, kad 3500/40M SIL Proximitor ir apiešanas režīmā

• Buferētie transduceru izvadi:

  • Katram kanālam ir viens koaksiālais savienotājs, aizsargāts pret īssavienojumu
  • Izvades pretestība: 550 Ω
  • Transducer barošanas avots: -24 Vdc

Vides ierobežojumi

Darbības temperatūra

• Ar iekšējo/ārējo termināciju I/O modulī: -30°C līdz +65°C (-22°F līdz +150°F)
• Ar iekšējo barjeru I/O modulī (iekšējā terminācija): 0°C līdz +65°C (32°F līdz +150°F)

Izmēri

• I/O moduļi (bez barjeras):

  • 241,3 mm x 24,4 mm x 99,1 mm (9,50 collas x 0,96 collas x 3,90 collas)
  • Svars: 0.20 kg (0.44 lb)

• I/O moduļi (barjera):

  • 241,3 mm x 24,4 mm x 163,1 mm (9,50 in x 0,96 in x 6,42 in)
  • Svars: 0.46 kg (1.01 lb)

Pasūtīšanas informācija

• Daļas numurs: 3500/40M-AA-BB

  • A: I/O moduļa tips

    • 01: Proximitor I/O modulis ar iekšējo termināciju
    • 02: Proximitor I/O modulis ar ārējām terminācijām
    • 03: Proximitor I/O modulis ar iekšējām barjerām un iekšējām terminācijām

  • B: Bīstamās zonas apstiprinājuma opcija

    • 00: Nav
    • 01: cNRTLus (1. klase, 2. sadalījums)
    • 02: ATEX / IECEx / CSA (1. klase, 2. zona)

Download PDF file here:
