Product Description
Vispārīga informācija
• Ražotājs: Bently Nevada
• Sērija: 3300 XL

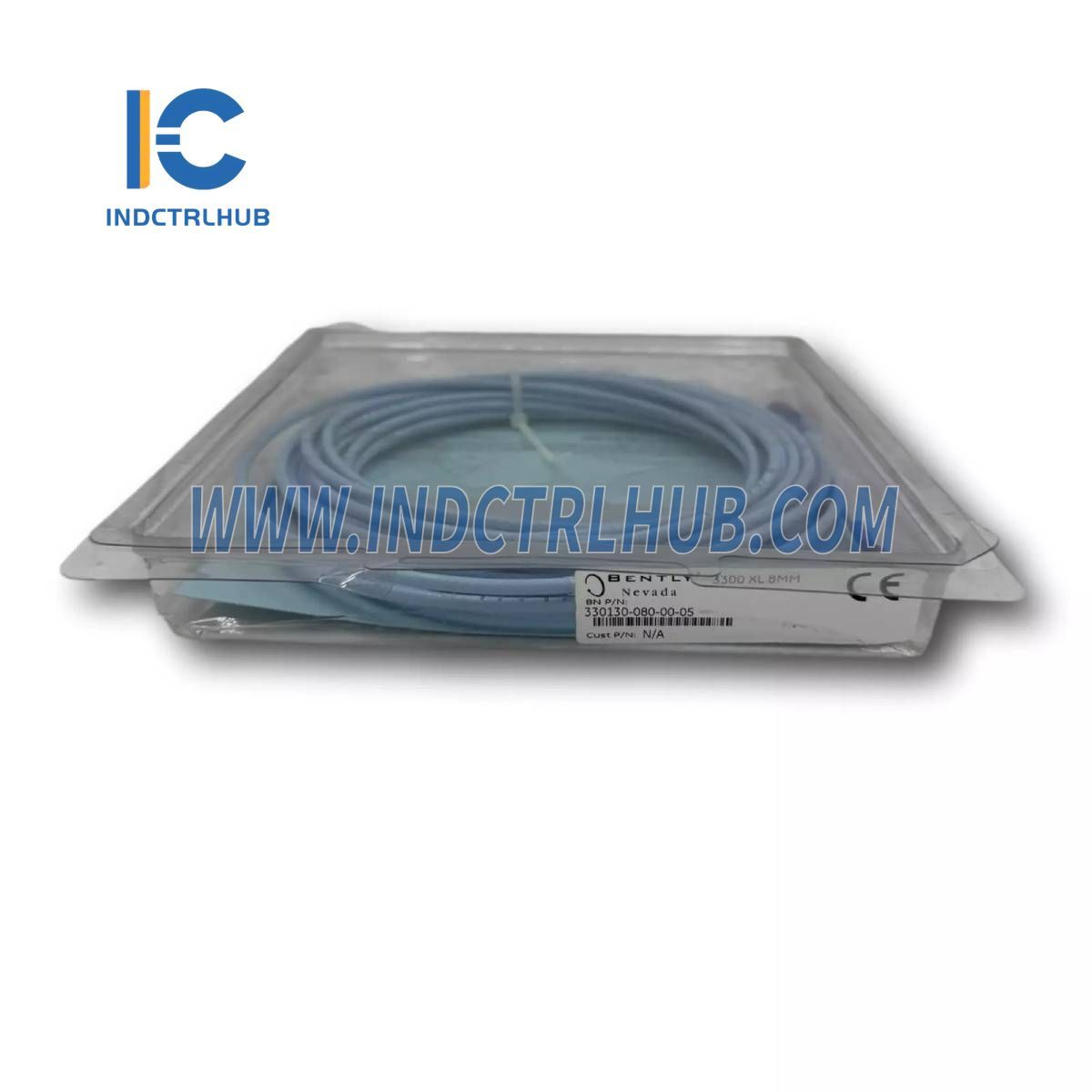

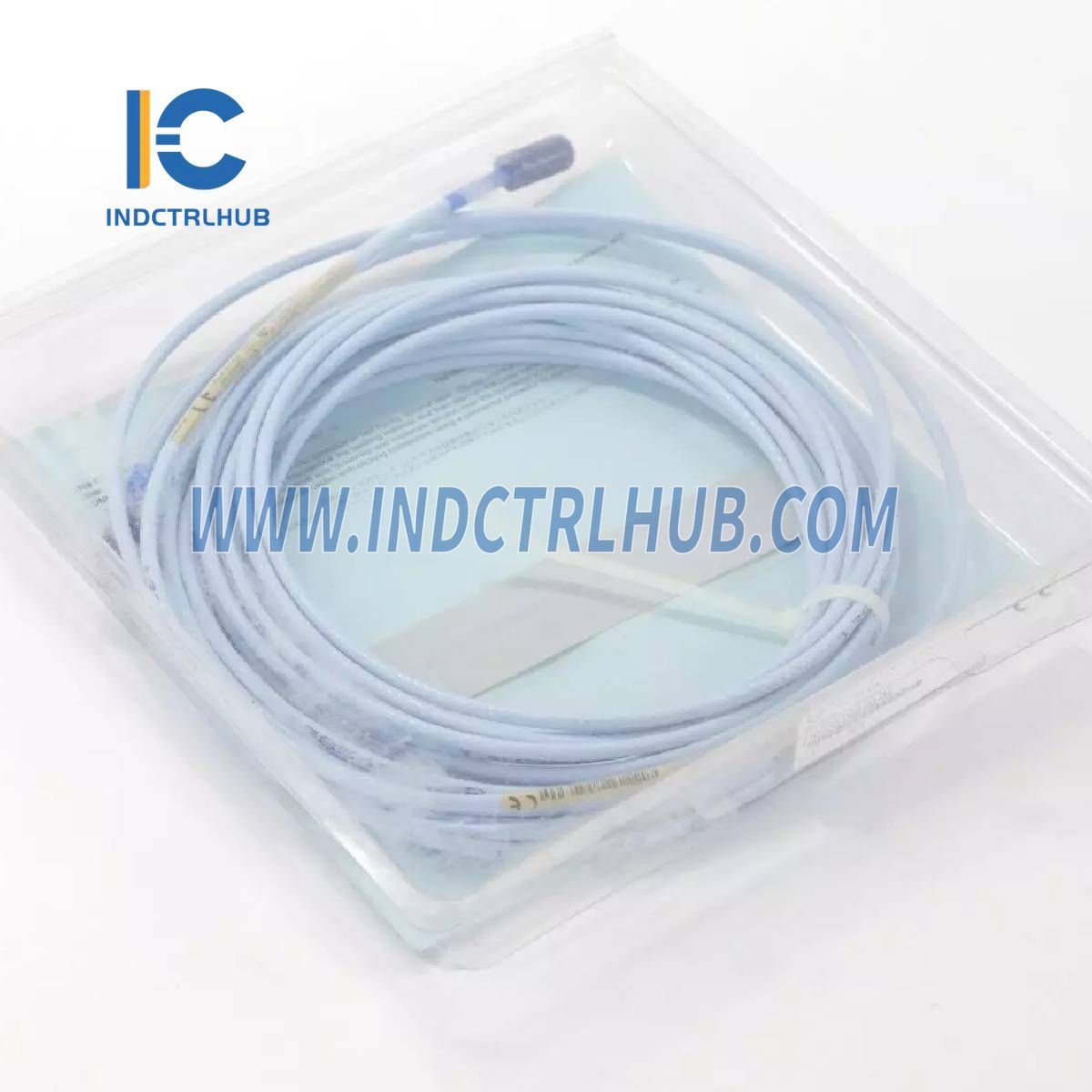

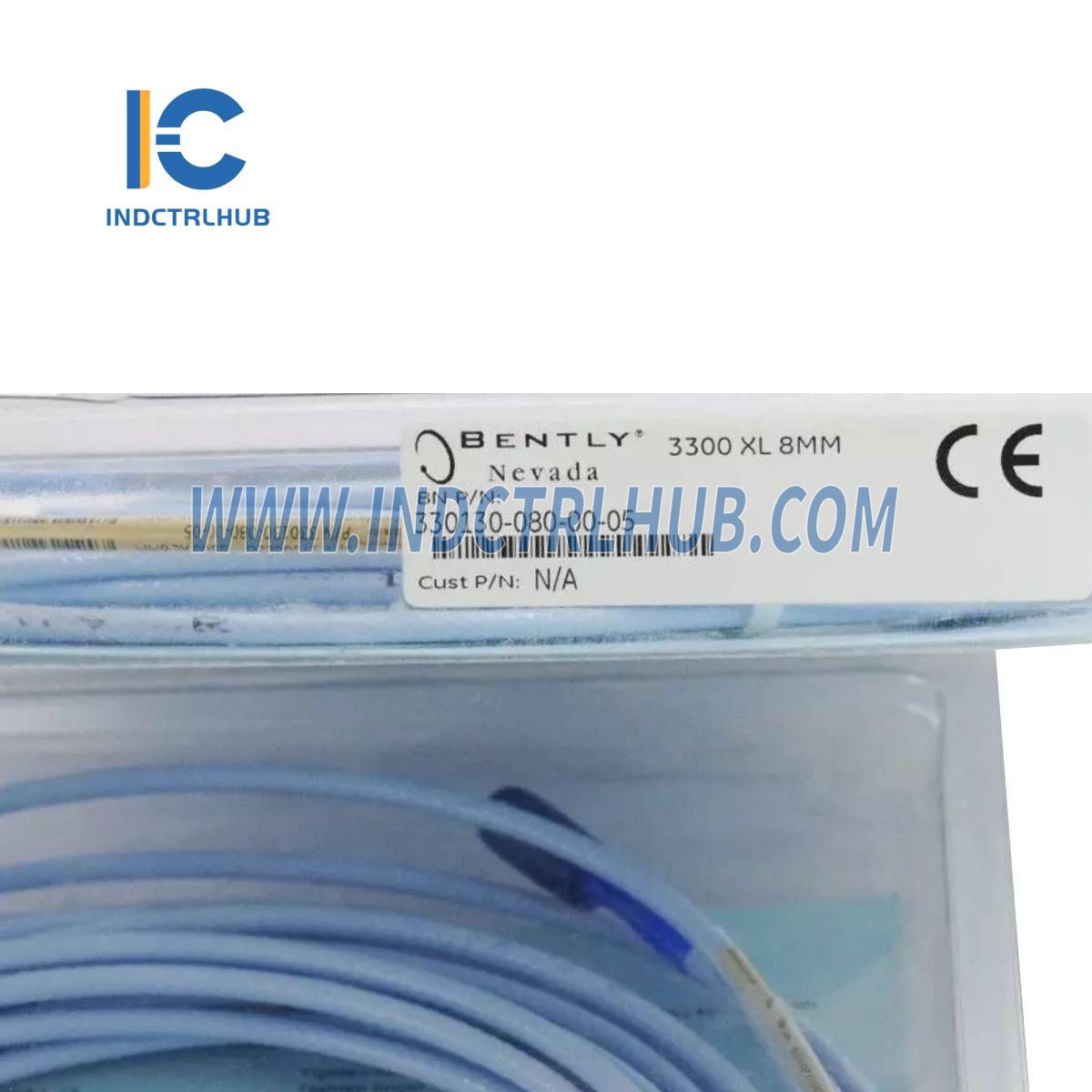

• Modelis/daļas numurs: 330130-080-00-05
• Modeļa tips: Pagarinājuma kabelis
Specifikācijas
Tuvuma zondes un pagarinājuma kabeļa īpašības
• TipLoc liešana: Nodrošina izturīgu saikni starp zondes galu un korpusu.
• CableLoc dizains: Nodrošina 330 N (75 lbf) vilkšanas spēku drošai pieslēgšanai starp zondes kabeli un galu.
Elektriskie
|
Atribūts |
Vērtība |
|---|---|
|
Pagarinājuma kabeļa kapacitāte |
69,9 pF/m (21,3 pF/ft) tipiski |
|
Stiepes izturība (maksimālais vērtējums) |
330 N (75 lbf) pie zondes korpusa un zondes vada 270 N (60 lbf) pie zondes vada un pagarinājuma kabeļa savienotājiem |
Nominālā pagarinājuma kabeļa DC pretestība
|
Kabeļa garums (m) |
Pretestība (Ω) |
|---|---|
|
3.0 |
0,66 ± 0,10 |
|
3.5 |
0,77 ± 0,12 |
|
4.0 |
0,88 ± 0,13 |
|
4.5 |
0,99 ± 0,15 |
|
6.0 |
1,32 ± 0,21 |
|
7.0 |
1,54 ± 0,23 |
|
7.5 |
1,65 ± 0,25 |
|
8.0 |
1,76 ± 0,26 |
|
8.5 |
1,87 ± 0,28 |
Materiāli
|
Komponents |
Materiāls |
|---|---|
|
Standarta kabelis |
75Ω triaxiāls, fluoretilēna propilēna (FEP) izolēts |
|
Paplašināta temperatūras kabeļa versija |
75Ω triaxiāls, perfluoralkoksīda (PFA) izolēts |
Mehāniskie un dimensiju dati
|
Atribūts |
Vērtība |
|---|---|
|
Minimālais kabeļa liekuma rādiuss |
25,4 mm (1,0 collas) |
|
Sistēmas garums |
1 m, 5 m vai 9 m (ieskaitot pagarinājuma kabeli) |
|
Pagarinājuma kabeļa svars |
34 g/m (0,4 oz/ft) |
|
Armēta pagarinājuma kabeļa svars |
103 g/m (1,5 oz/ft) |
Pagarinājuma kabeļu pasūtīšanas informācija
3300 XL Standarta pagarinājuma kabelis (330130-AAA-BB-CC)
A: Kabeļa garuma opcija
• 030 → 3,0 metri (9,8 pēdas)
• 035 → 3,5 metri (13,1 pēdas)
• 040 → 4,0 metri (11,5 pēdas)
• 045 → 4,5 metri (14,8 pēdas)
• 060 → 6,0 metri (19,7 pēdas)
• 070 → 7,0 metri (22,9 pēdas)
• 075 → 7,5 metri (24,6 pēdas)
• 080 → 8,0 metri (26,2 pēdas)
• 085 → 8,5 metri (27,9 pēdas)
B: Savienotāja aizsargs un kabeļa opcija
• 00 → Standarta kabelis
• 01 → Bruņots kabelis
• 02 → Standarta kabelis ar savienotāja aizsargu
• 03 → Bruņots kabelis ar savienotāja aizsargu
• 10 → FluidLoc kabelis
• 11 → Bruņots FluidLoc kabelis
• 12 → FluidLoc kabelis ar savienotāja aizsargu
• 13 → Bruņots FluidLoc kabelis ar savienotāja aizsargu
C: Aģentūras apstiprinājuma opcija
• 00 → Nav nepieciešams
• 05 → CSA, ATEX, IECEx apstiprinājumi
