Product Description
Produkta detaļas

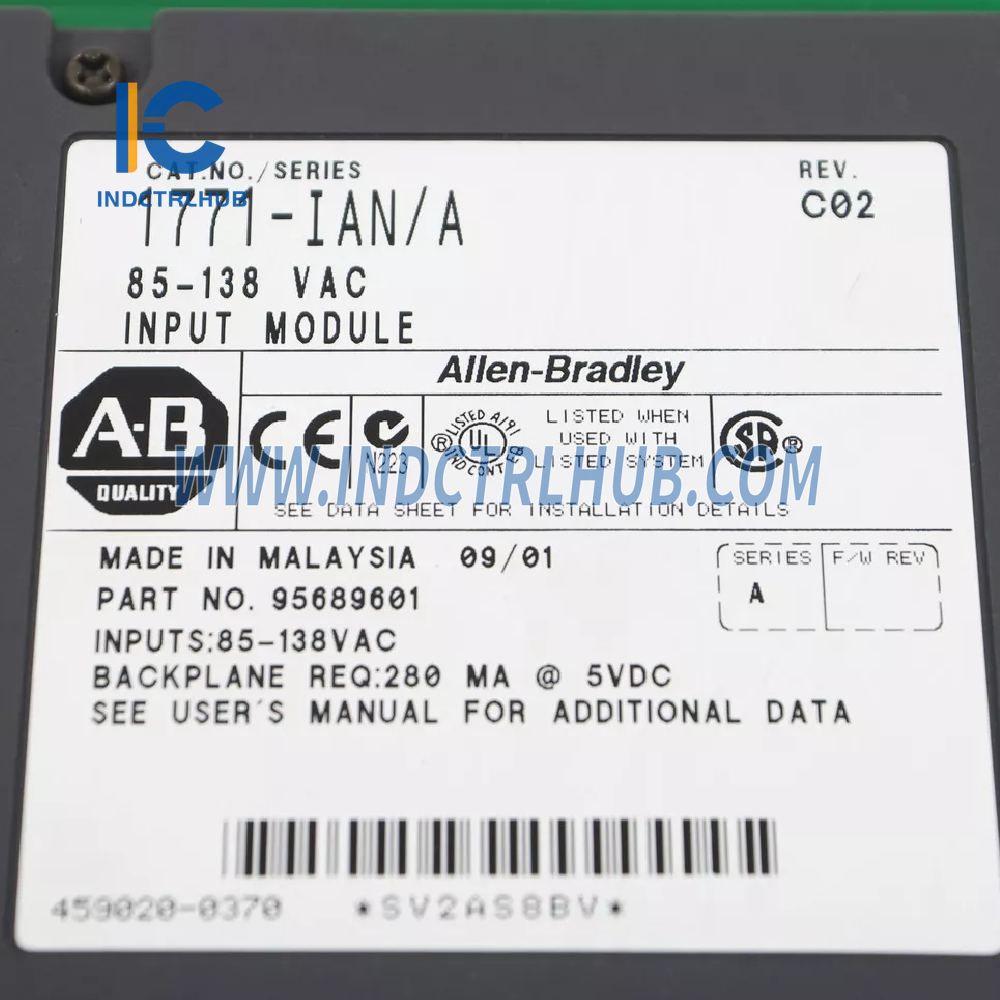

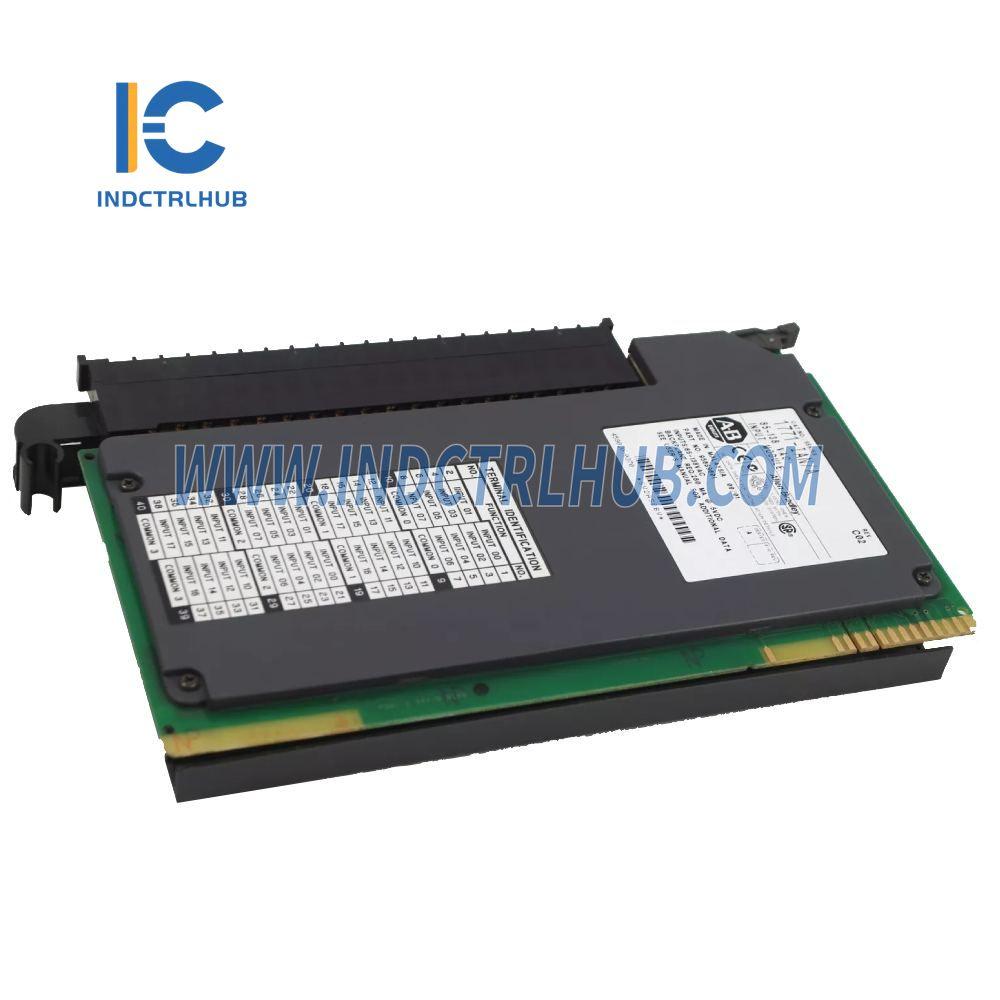

Ražotājs: Allen-Bradley
Modelis/Daļas numurs: PLC5 1771-IAN
Apraksts: AC ieejas modulis
Specifikācijas
| Lauks | Informācija |
|---|---|
| Ievades uz moduli | 32 (4 grupas pa 8) |
| Moduļa atrašanās vieta | 1771-A1B līdz -A4B vai jaunāks I/O šasija, 1771-AM1, -AM2 šasija |
| Nominālais ieejas spriegums | 120V AC |
| Sprieguma diapazons | 85 līdz 138V AC, 50/60Hz |
| Nominālā ieejas strāva | 8.2mA pie 115V AC, 60Hz, 6.8mA pie 115V AC, 50Hz, 5.2mA pie 85V AC, 60Hz, 4.2mA pie 85V AC, 50Hz |
| Ieslēgšanas strāva (minimālā) | 2.3mA pie 30V AC, 60Hz, 1.9mA pie 30V AC, 50Hz |
| Izslēgtā stāvokļa strāva (maksimālā) | 30V AC |
| Izslēgtā stāvokļa spriegums (maksimālais) | 0.2uF paralēli ar 220K omi (13.3K omi pie 60Hz); sērijā ar 470 omiem |
| Ieejas pretestība | 10.0ms ±15ms AC, 20.0ms (±15ms) DC |
| Ieejas signāla aizkave | Izolācija atbilst vai pārsniedz UL standartu 508 un CSA standartu C22.2 Nr. 142 |
| Jaudas izkliede | 7.0W (maks.), 1.0W (min.) |
| Siltuma izkliede | 24.1 BTU/stundā (maks.), 3.4 BTU/stundā (min.) |
| Atpakaļējās plāksnes strāva | 280mA pie 5V DC maksimāli |
| Izolācijas spriegums | Atbilst vai pārsniedz UL standartu 508 un CSA standartu C22.2 Nr. 142 |
| Darba temperatūra | 0°C līdz 60°C (32°F līdz 140°F) |
| Uzglabāšanas temperatūra | -40°C līdz 85°C (-40°F līdz 185°F) |
| Relatīvais mitrums | 5% līdz 95% bez kondensāta |
| Vada izmērs | 14 izmēra (2mm) daudzvadu (maks.), 3/64 collas (1.2mm) izolācija (maks.) |
| Kategorija | Atslēgšana, lauka vadu roka |
| Vadu rokas skrūves griezes moments | 7-9 collpundmetri |
| Aģentūras sertifikācija | CSA sertificēts, CSA I klase, 2. nodaļa, grupas A, B, C, D sertificētas |
| UL saraksts | UL sarakstā iekļauts |
| CE Marķējums | CE marķējums visām piemērojamajām direktīvām |
| Uzstādīšanas instrukcijas | 1771-5.32 |
