Product Description

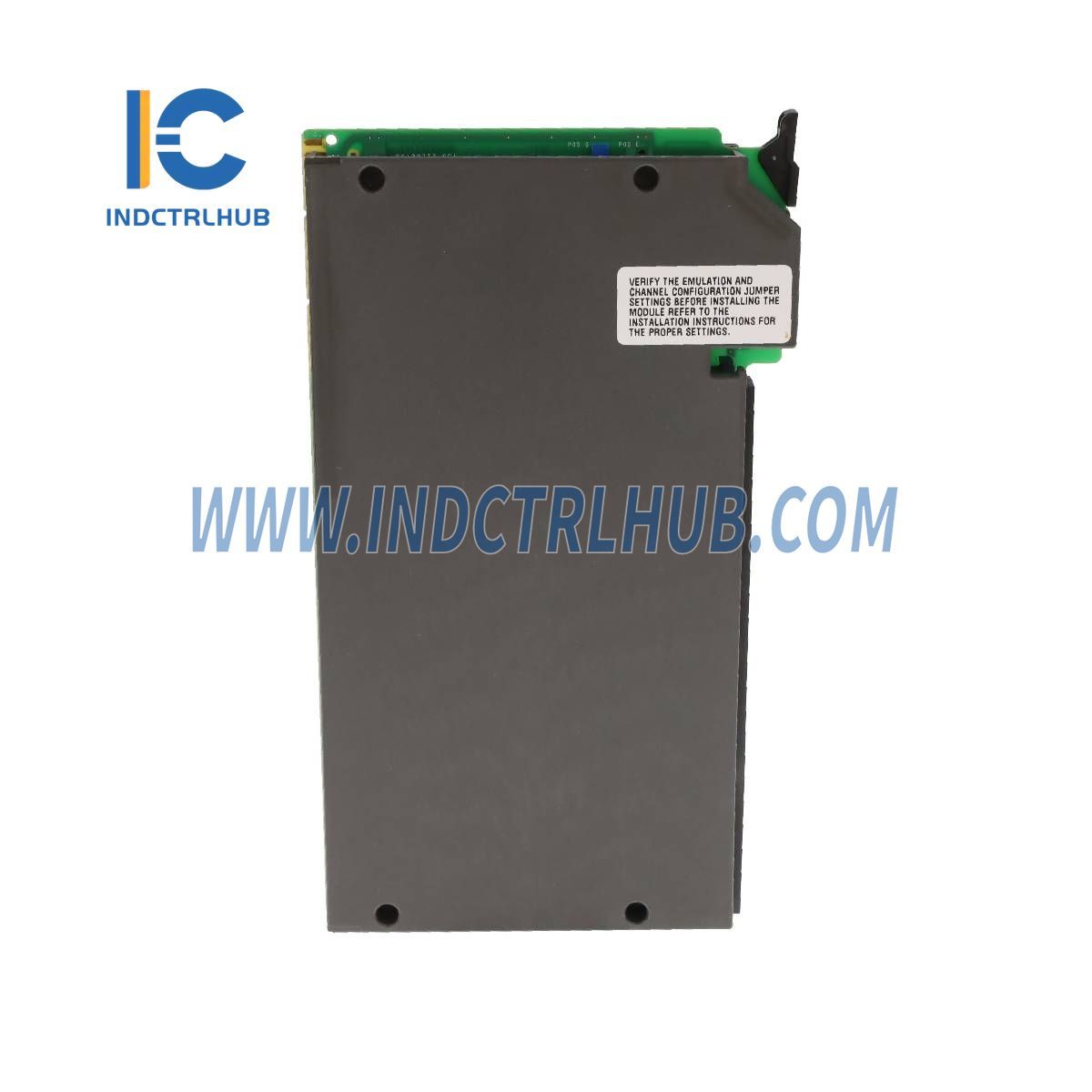

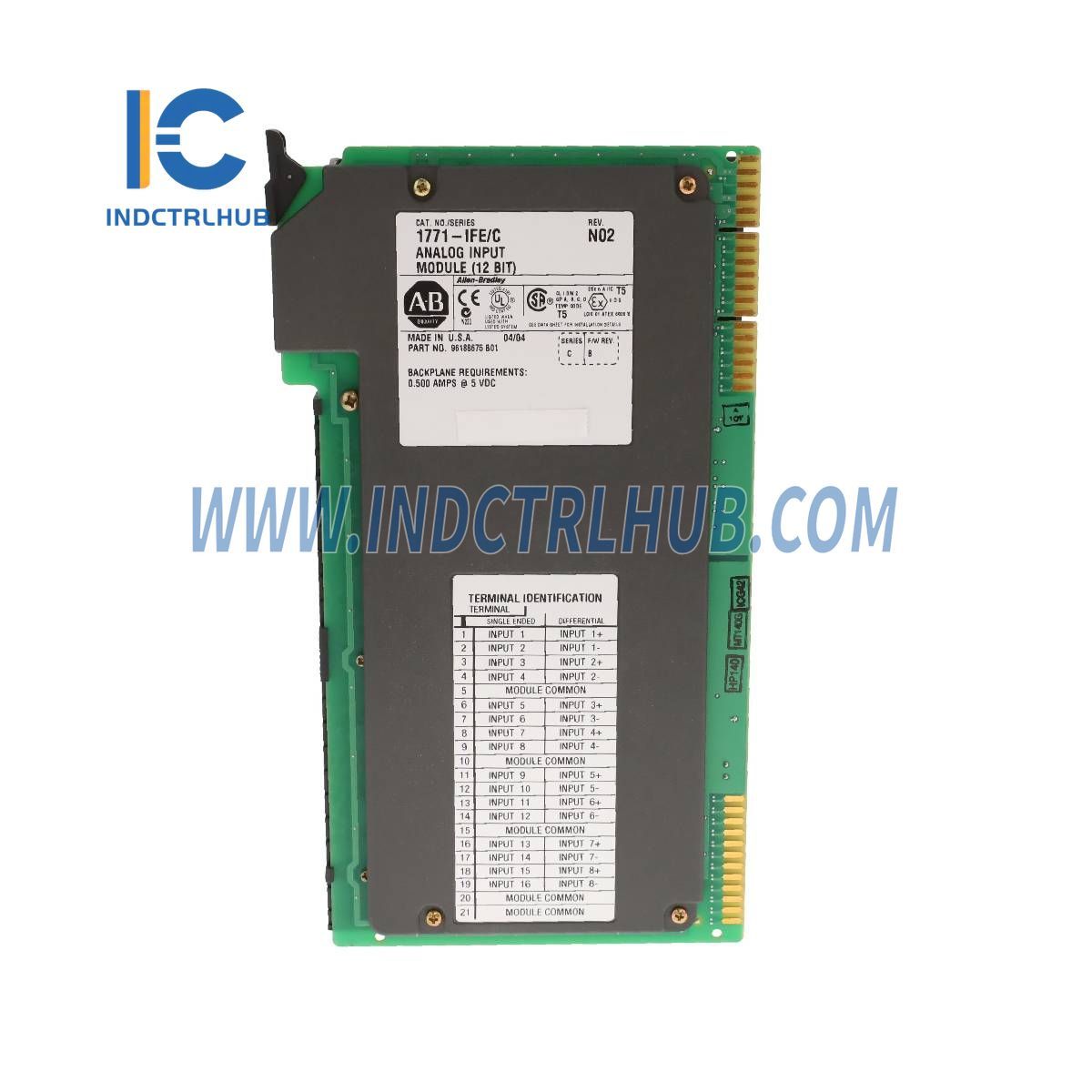

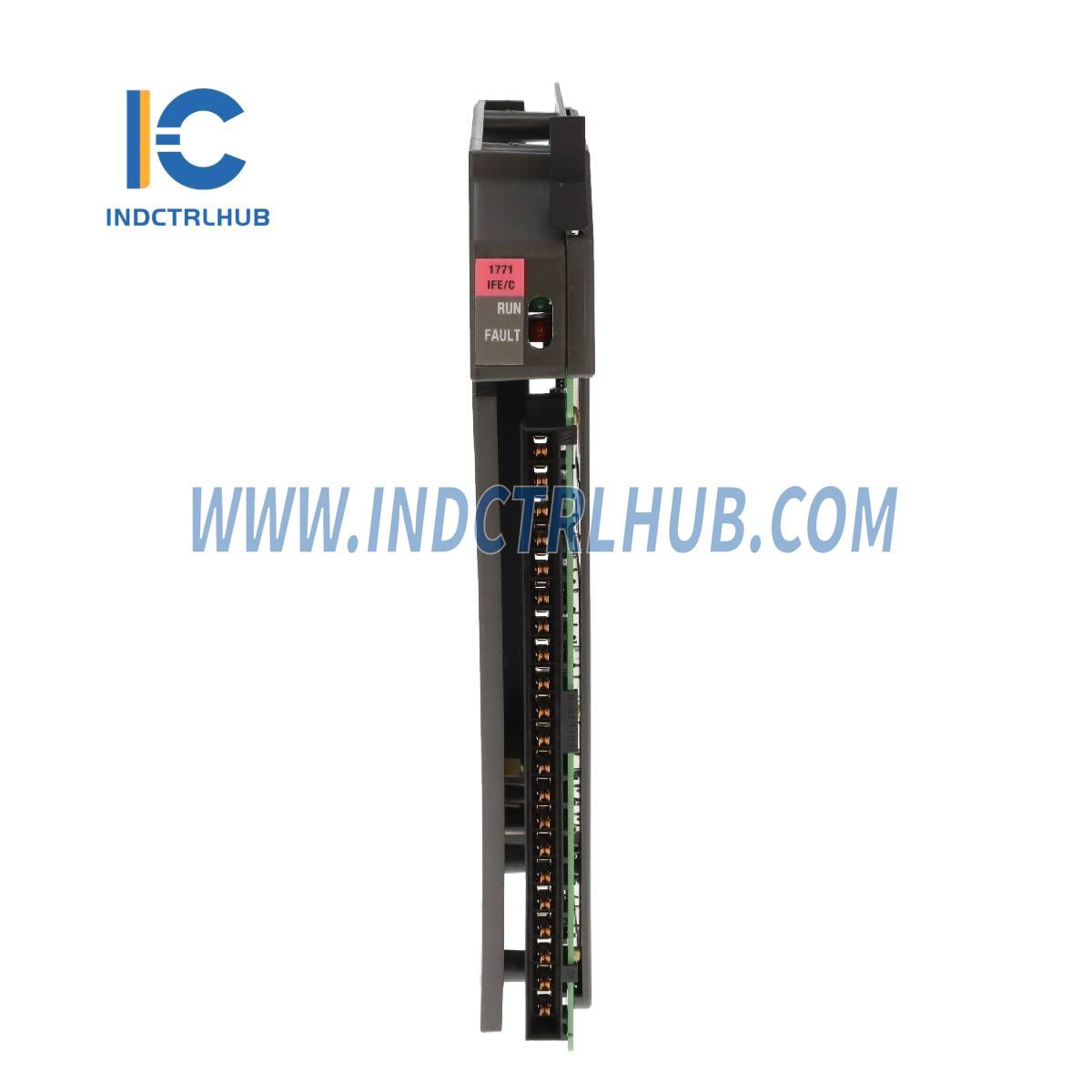

Allen-Bradley 1771-IFE analogā ieejas modulis
The Allen-Bradley 1771-IFE ir analogās ieejas modulis, kas paredzēts 1771 I/O statīvam. Tas nodrošina augstas precizitātes sprieguma un strāvas ieejas mērījumus, padarot to ideāli piemērotu rūpnieciskās automatizācijas un procesa vadības lietojumiem.
Galvenās specifikācijas
Vispārīga informācija
-
Ieejas uz moduli:
- 16 vienkanālu
- 8 diferenciālie zema līmeņa
- Moduļa atrašanās vieta: 1771 I/O statīvs (1 spraugas modulis)
Ieejas diapazoni
-
Spriegums (nomināls):
- +1 līdz +5V DC
- 0 līdz +5V DC
- -5 līdz +5V DC
- -10 līdz +10V DC
- 0 līdz +10V DC
-
Strāva (nomināla):
- +4 līdz +20mA
- 0 līdz +20mA
- -20 līdz +20mA
Veiktspēja
- Izšķirtspēja: 12 bitu binārais (12 biti + zīme bipolāriem diapazoniem)
- Precizitāte: 0,1% no pilnā diapazona pie 25°C
- Linearitāte: ±1 LSB
- Atkārtojamība: ±1 LSB
- Kopējā režīma slāpēšana: 80 dB (DC - 120 Hz)
- Kopējā režīma spriegums: +14,25V
Aizsardzība un izolācija
-
Ieejas pārsprieguma aizsardzība:
- 200V (sprieguma režīms)
- 8V (strāvas režīms)
- Ieejas pārsprieguma aizsardzība: 30mA
- Izolācijas spriegums: Atbilst UL standarta 508 un CSA standarta C22.2 Nr. 142 prasībām
Barošanas prasības
- Strāvas patēriņš: 500mA pie +5V no I/O šasijas aizmugures paneļa
- Jaudas izkliede: Maksimāli 2,5W
- Siltuma izkliede: Maksimāli 8,52 BTU/stundā
Datu izvade uz procesoru
-
Neskalots BCD/Binārais izvads:
- 0000 līdz +4095 polārajiem diapazoniem (0-5V, +1 līdz +5V, 0-20mA, +4 līdz +20mA)
- -4095 līdz +4095 bipolāriem diapazoniem (-5V līdz +5V, -10V līdz +10V, -20mA līdz +20mA)
- Inženiertehniskās vienības (izvēles mērogošana): +9999 līdz -9999
Iekšējais skenēšanas ātrums
- 8 diferenciālās ieejas: 13.7ms (bez filtrēšanas)
- 16 viengalu ieejas: 27.4ms (bez filtrēšanas)
- Papildu filtrēšanas laiks: 0.3ms
Vides specifikācijas
- Darbības temperatūra: 0°C līdz 60°C (32°F līdz 140°F)
- Uzglabāšanas temperatūra: -40°C līdz 85°C (-40°F līdz 185°F)
- Relatīvais mitrums (darbība): 5% līdz 95% (bez kondensāta)
- Relatīvais mitrums (uzglabāšana): 5% līdz 85% (bez kondensāta)
Uzstādīšana un vadu pievienošana
- Vadītāja izmērs: 14 AWG (2mm²) daudzvadu maksimāli
- Izolācijas biezums: 3/64 collas (1.2mm) maksimāli
- Lauka vadu roka: 1771-WG
- Lauka vadu skrūvju griezes moments: 7-9 in-lbs
- Taustiņu pozīcijas: Starp 10 & 12, un 24 & 26
