Product Description

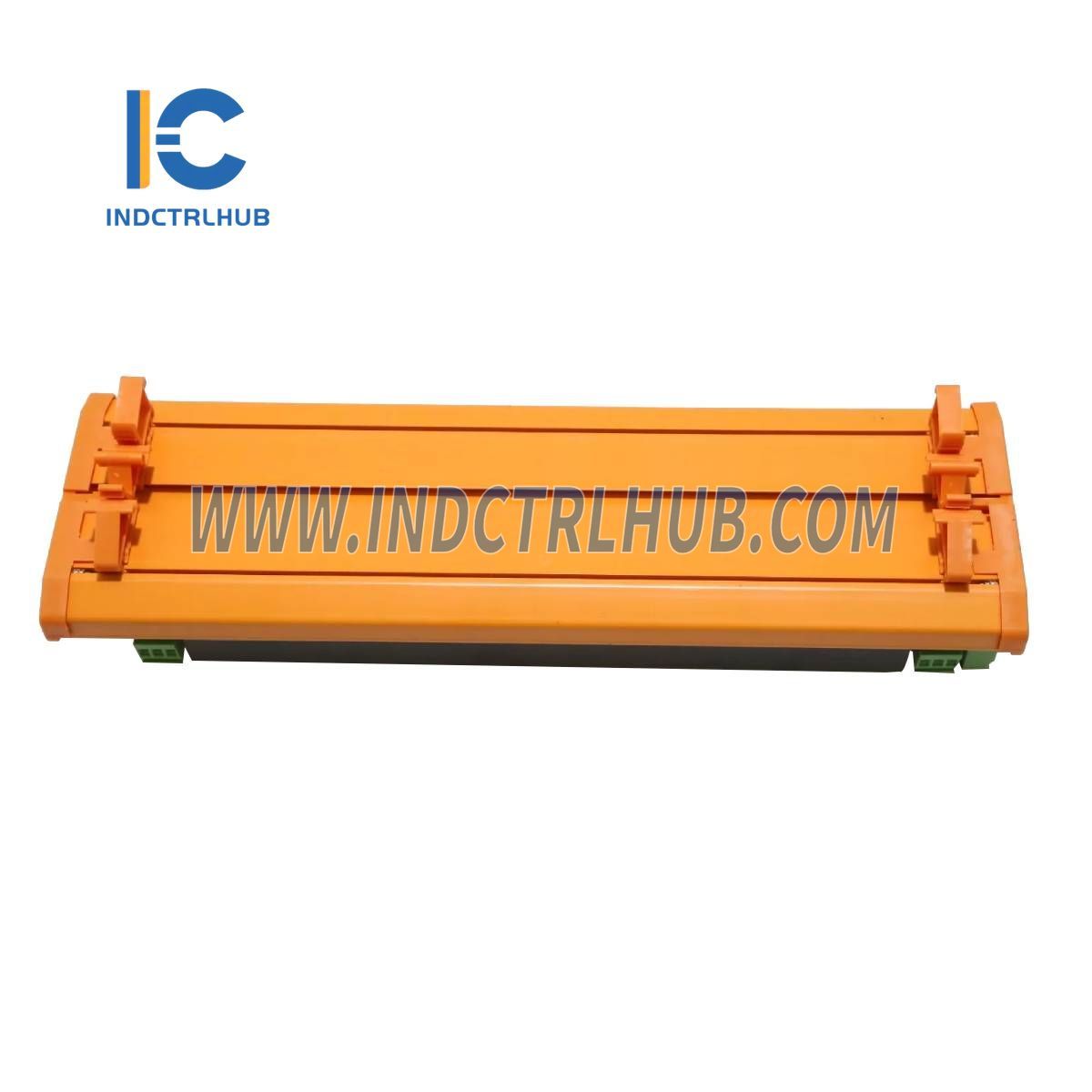

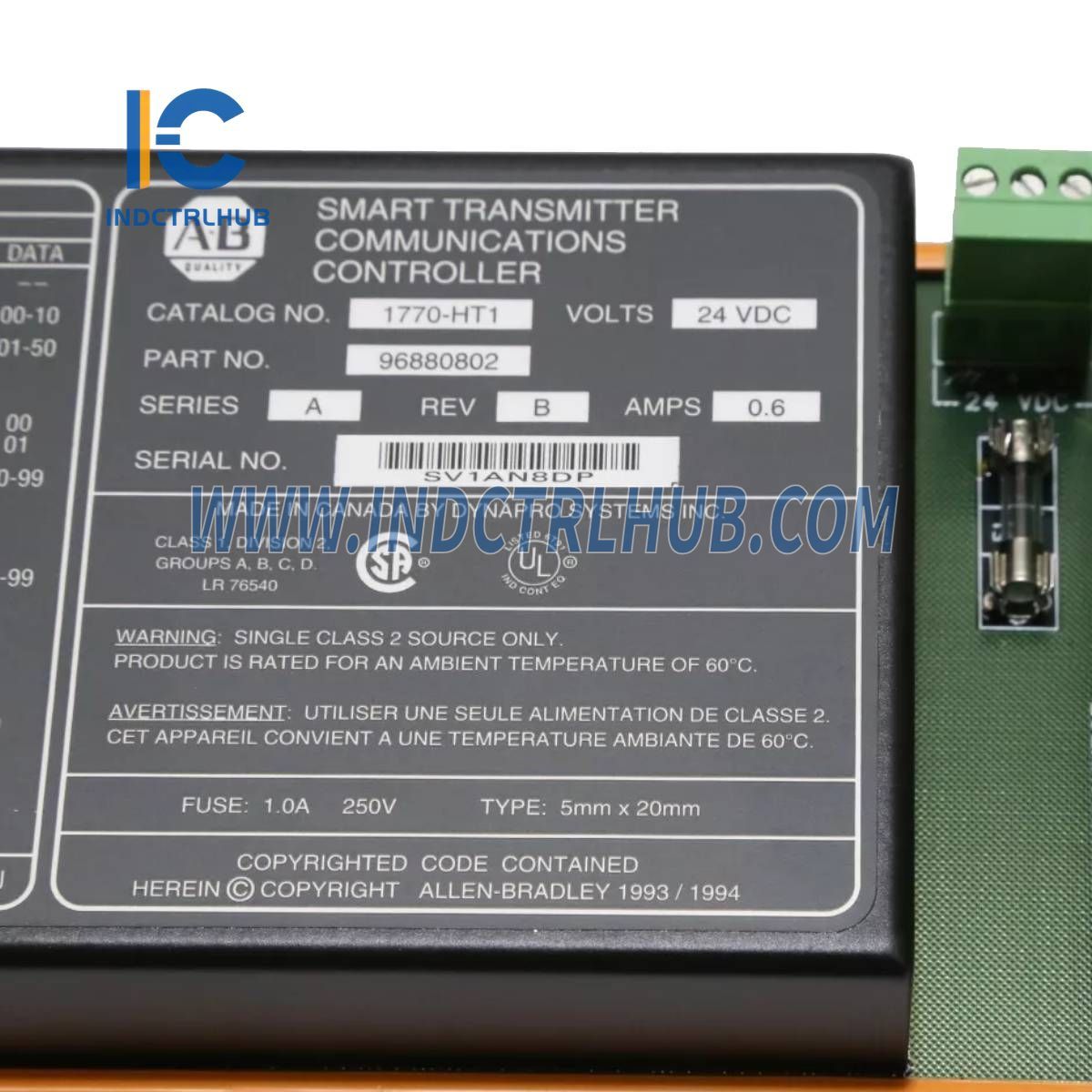

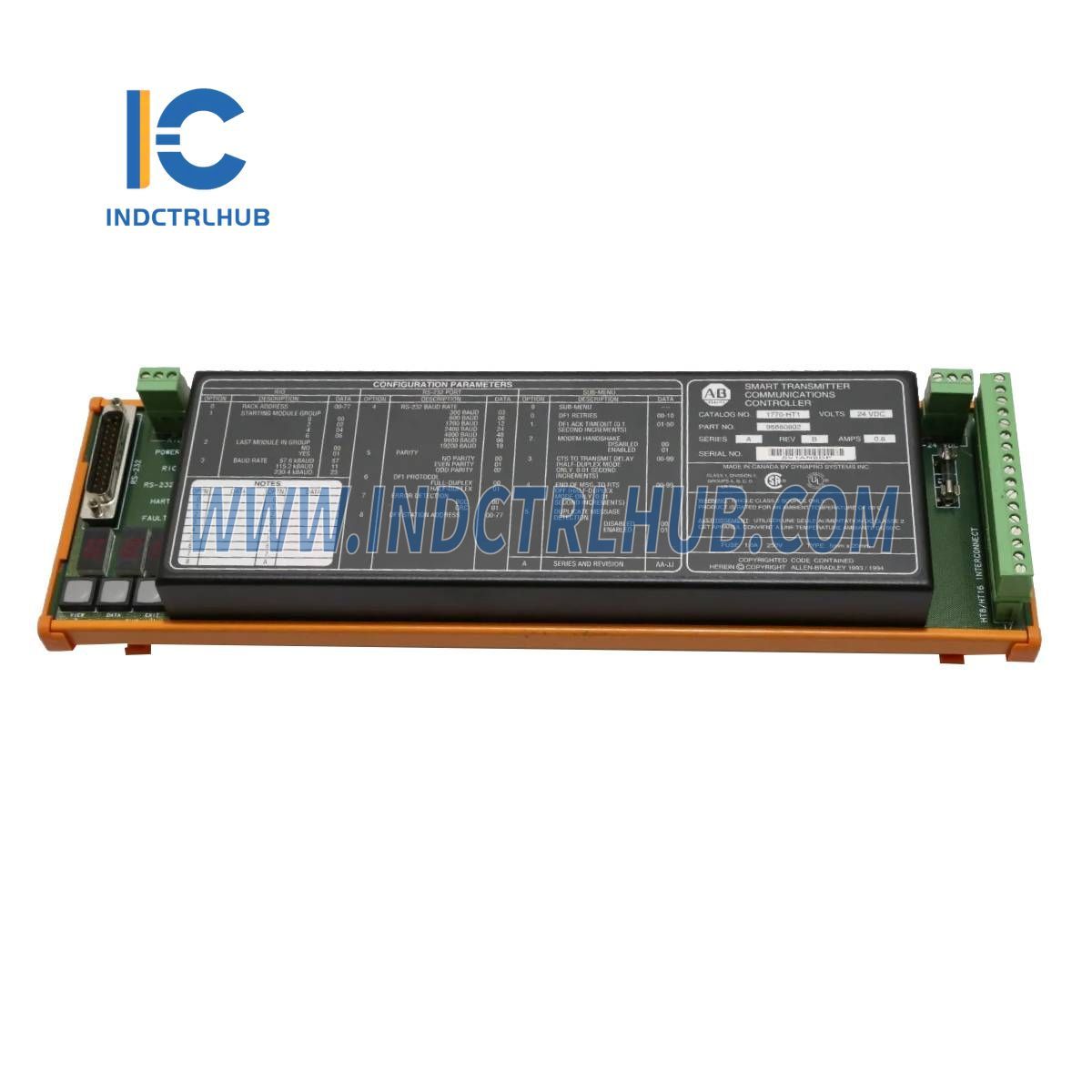

Allen-Bradley 1770-HT1 komunikāciju kontrolieris
The Allen-Bradley 1770-HT1 ir komunikāciju kontrolieris, kas paredzēts savienošanai ar RS-232 un Remote I/O (RIO) tīkliem. Tas atbalsta vairākus bauda ātrumus un izmanto Allen-Bradley DF1 un RIO protokolus, padarot to ideālu rūpnieciskās automatizācijas un vadības sistēmām.
Galvenās specifikācijas
RS-232 saskarne
- Sākuma biti: 1
- Datu biti: 8
- Paritāte: Nav, Pāra, Nepāra
- Apturēšanas biti: 1
- Pārraides ātrumi: 300, 600, 1200, 2400, 4800, 9600, 19200
- Savienotājs: DB-25P (vīrietis)
- Izvade: RS-232C
- Protokols: Allen-Bradley DF1
Attālās I/O (RIO) saskarne
- Bauda ātrumi: 57,600 / 115,200 / 230,400 bps
- Rāmis izmērs: 1/4 rāmis
- Savienotājs: Phoenix COMBICON spraudnis un ligzda (3 pozīcijas)
- Kabeļa tips: Ekranēts savītais pāris (“zils šļūtenis” - Belden 9463)
-
Kabeļa garums:
- 10,000 ft (3,048 m) pie 57.6 kbaud
- 5,000 ft (1,524 m) pie 115.2 kbaud
- 2,500 ft (762 m) pie 230.4 kbaud
- Terminācija: 150 vai 82 omi pretestības (atkarībā no pārraides ātruma)
- Protokols: Allen-Bradley RIO
Elektriskās specifikācijas
- DC ieejas spriegums: 24V DC ±1% (maksimālais slodzes strāva 600 mA)
- Drošinātājs: UL 198G un CSA 22.2, Nr. 59, 5mm x 20mm, 1A, 250V, ātras darbības
- Savienotājs: Phoenix COMBICON spraudnis un ligzda (3 pozīcijas, 12-24 AWG)
- Enerģijas patēriņš: maksimāli 4.8W
Fiziskās īpašības un vide
- Izmēri: 4.3” (10.9 cm) platums x 14.0” (35.6 cm) garums x 2.7” (6.9 cm) augstums
- Svars: 1.8 lb (0.8 kg)
- Montāža: DIN sliede (EN 50 022 / EN 50 035)
- Darbības temperatūra: 0°C līdz 60°C (32°F līdz 140°F)
- Uzglabāšanas temperatūra: -40°C līdz 60°C (-40°F līdz 140°F)
- Darbības mitrums: 5% līdz 95% (nekondensējošs)
