Product Description
Produkta detaļas

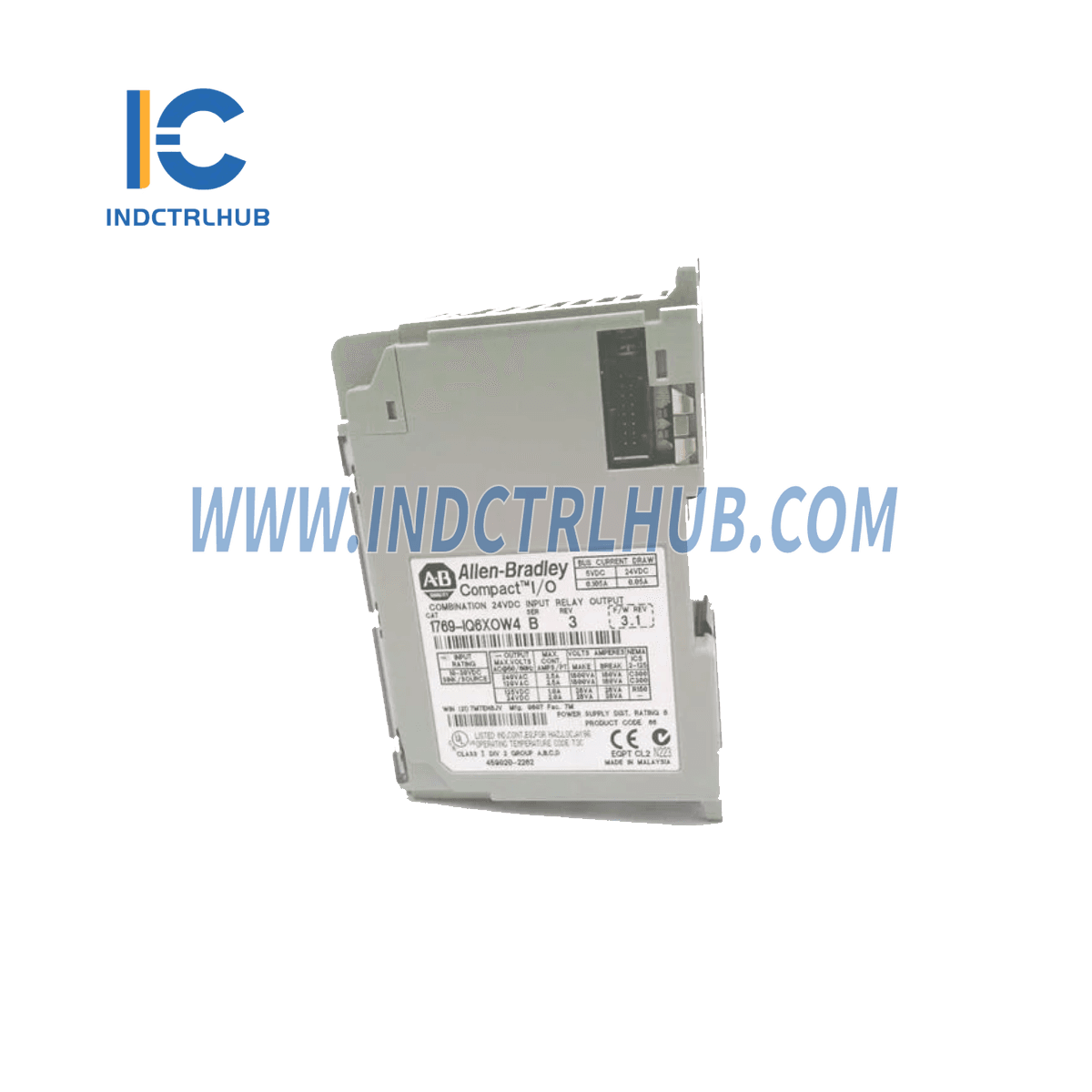

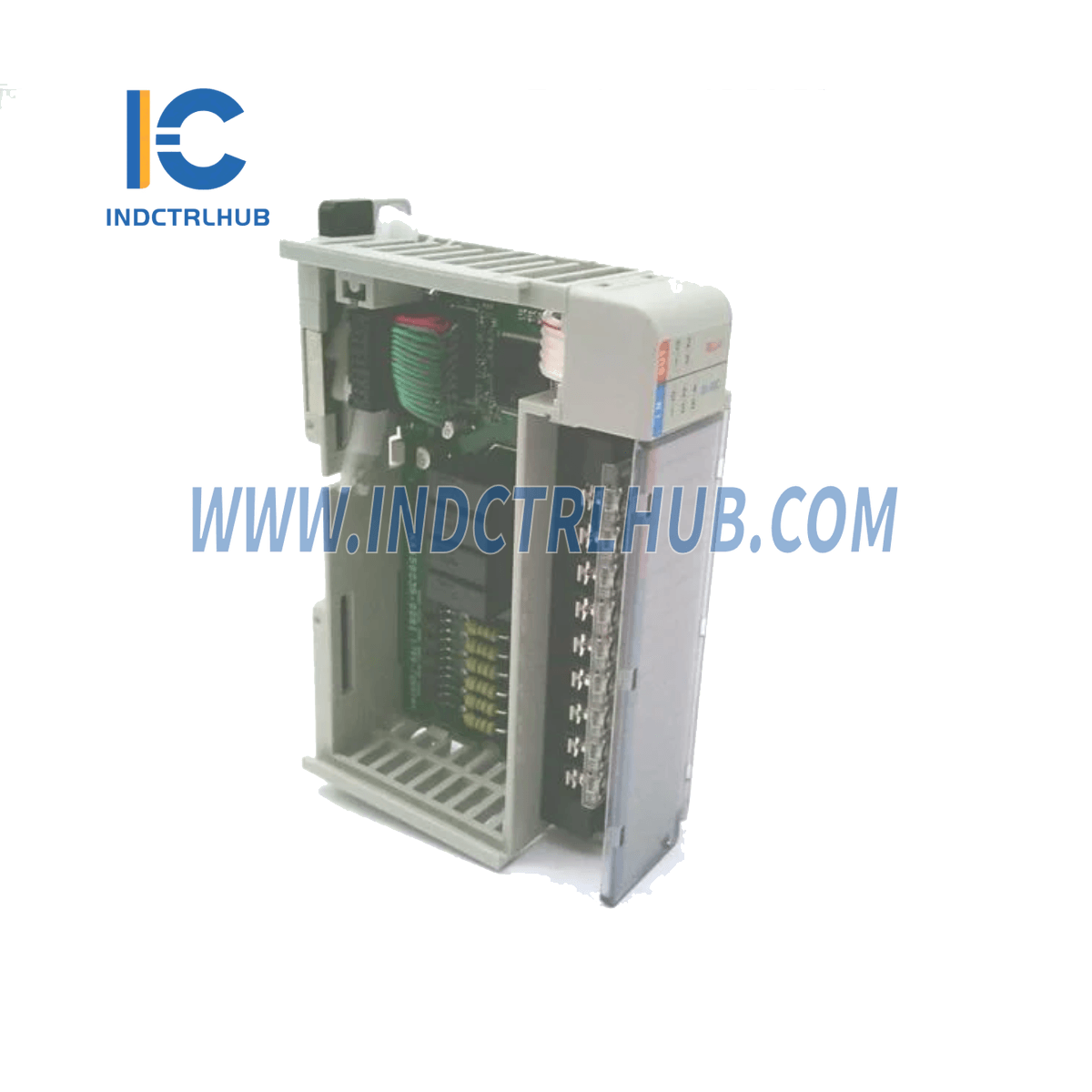

- Ražotājs: Allen-Bradley
- Modeļa/daļas numurs: 1769-IQ6XOW4
- Modeļa tips: CompactLogix 10 Pt 24V DC D/I releja D/O modulis
Tehniskās specifikācijas - Allen-Bradley 1769-IQ6XOW4
Vispārējās specifikācijas
| Atribūts | Vērtība |
|---|---|
| Izmēri |
118 mm (A) x 87 mm (D) x 35 mm (P) (4,65 collas x 3,43 collas x 1,38 collas) Augstums, ieskaitot stiprinājuma tabulas, ir 138 mm (5,43 collas) |
| Aptuvenais sūtīšanas svars | 280 g (0,61 lbs.) |
| Uzglabāšanas temperatūra | -40°C līdz +85°C (-40°F līdz +185°F) |
| Darbības temperatūra | 0°C līdz +60°C (32°F līdz +140°F) |
| Darbības mitrums | 5% līdz 95% bez kondensācijas |
| Darbības augstums | 2000 metri (6561 pēda) |
| Vibrācija (ekspluatācijā) | 10 līdz 500 Hz, 5G, maksimālais virsotņu starp amplitūda 0,030 collas |
| Releja darbība | 2G |
| Šoks (operatīvs) | 30G paneļa montāža (20G DIN sliedes montāža) |
| Releja darbība | 7.5G paneļa montāža (5G DIN sliedes montāža) |
| Neoperatīvs trieciens | 40G paneļa montāža (30G DIN sliedes montāža) |
| Aģentūru sertifikāti | C-UL sertificēts (saskaņā ar CSA C22.2 Nr. 142), UL 508 sarakstā, CE un C-Tick atbilstīgs |
| Bīstamas vides klase | I klase, 2. nodaļa bīstamās vietās, grupas A, B, C, D |
| Starojuma un vadītās emisijas | EN50081-2 A klase |
| Elektriskā / EMC atbilstība |
ESD noturība (IEC61000-4-2): 4kV kontakts, 8kV gaiss, 4kV netiešs Starojuma noturība (IEC61000-4-3): 10 V/m, 80 līdz 1000 MHz Ātrais pārejas sprieguma uzliesmojums (IEC61000-4-4): 2 kV, 5 kHz Pārsprieguma noturība (IEC61000-4-5): 2 kV kopējā režīmā, 1 kV diferenciālajā režīmā Vadīta imunitāte (IEC61000-4-6): 10V, 0.15 līdz 80 MHz |
Ieejas specifikācijas
| Atribūts | Vērtība |
|---|---|
| Sprieguma kategorija | 24V DC (sūknis/avots) |
| Darba sprieguma diapazons |
10 līdz 30V DC pie 30°C (86°F) 10 līdz 26.4V DC pie 60°C (140°F) |
| Ieeju skaits | 6 |
| Signāla aizkave (maks.) |
Ieslēgšanas aizture: 8.0 ms Izslēgšanas aizture: 8.0 ms |
| Izslēgta stāvokļa spriegums (maks.) | 5V DC |
| Izslēgtā stāvokļa strāva (maks.) | 1,5 mA |
| Ieslēgšanas spriegums (min.) | 10V DC |
| Strāva ieslēgtā stāvoklī (min.) | 2,0 mA |
| Ieslēgšanas strāva (maks.) | 250 mA |
| Nominālā pretestība | 3K Ω |
| IEC ieejas saderība | Tips 3 |
Izejas specifikācijas
| Atribūts | Vērtība |
|---|---|
| Sprieguma kategorija | AC/DC parasti atvērts relejs |
| Darba sprieguma diapazons |
5 līdz 265V AC 5 līdz 125V DC |
| Izeju skaits | 4 |
| Signāla aizkave (maks.) |
Ieslēgšana: 10 ms Izslēgšana: 10 ms |
| Noplūdes strāva izslēgtā stāvoklī (maks.) | 0 mA |
| Strāva ieslēgtā stāvoklī (min.) | 10 mA pie 5V DC |
| Nepārtraukts strāvas daudzums uz punktu (maks.) | 2,5A |
| Nepārtraukts strāvas daudzums uz kopēju vadu (maks.) | 8A |
Jauda & Izolācija
| Atribūts | Vērtība |
|---|---|
| Joslas strāvas patēriņš (maks.) |
105 mA pie 5V DC (0.525W) 50 mA pie 24V DC (1.200W) |
| Siltuma izkliede | 2.75W |
| Barošanas avota attāluma vērtējums | 8 (Ne vairāk kā 8 moduļi attālumā no barošanas avota vai kontroliera.) |
| Izolētas grupas |
1. grupa: ieejas 0 līdz 5 (patērētāja/avota konfigurācija) 2. grupa: izejas 0 līdz 3 |
| Ieejas grupas un busa izolācija | 1200V AC 1 sekundi vai 1697V DC 1 sekundi |
| Izejas grupas un busa izolācija | 1836V AC 1 sekundi vai 2596V DC 1 sekundi |
| Ieejas un izejas izolācija | 1836V AC 1 sekundi vai 2596V DC 1 sekundi |
