Product Description
Produkta detaļas

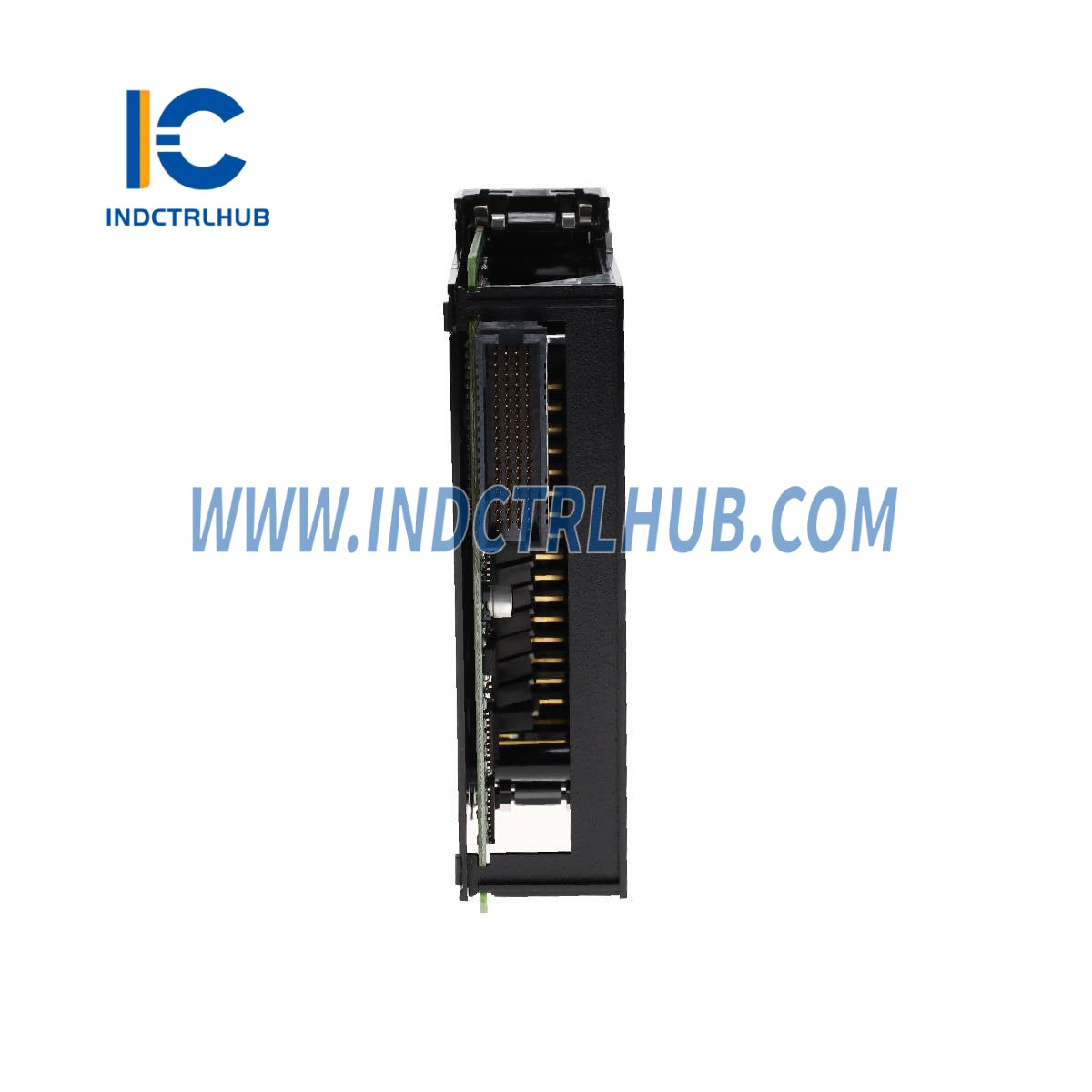

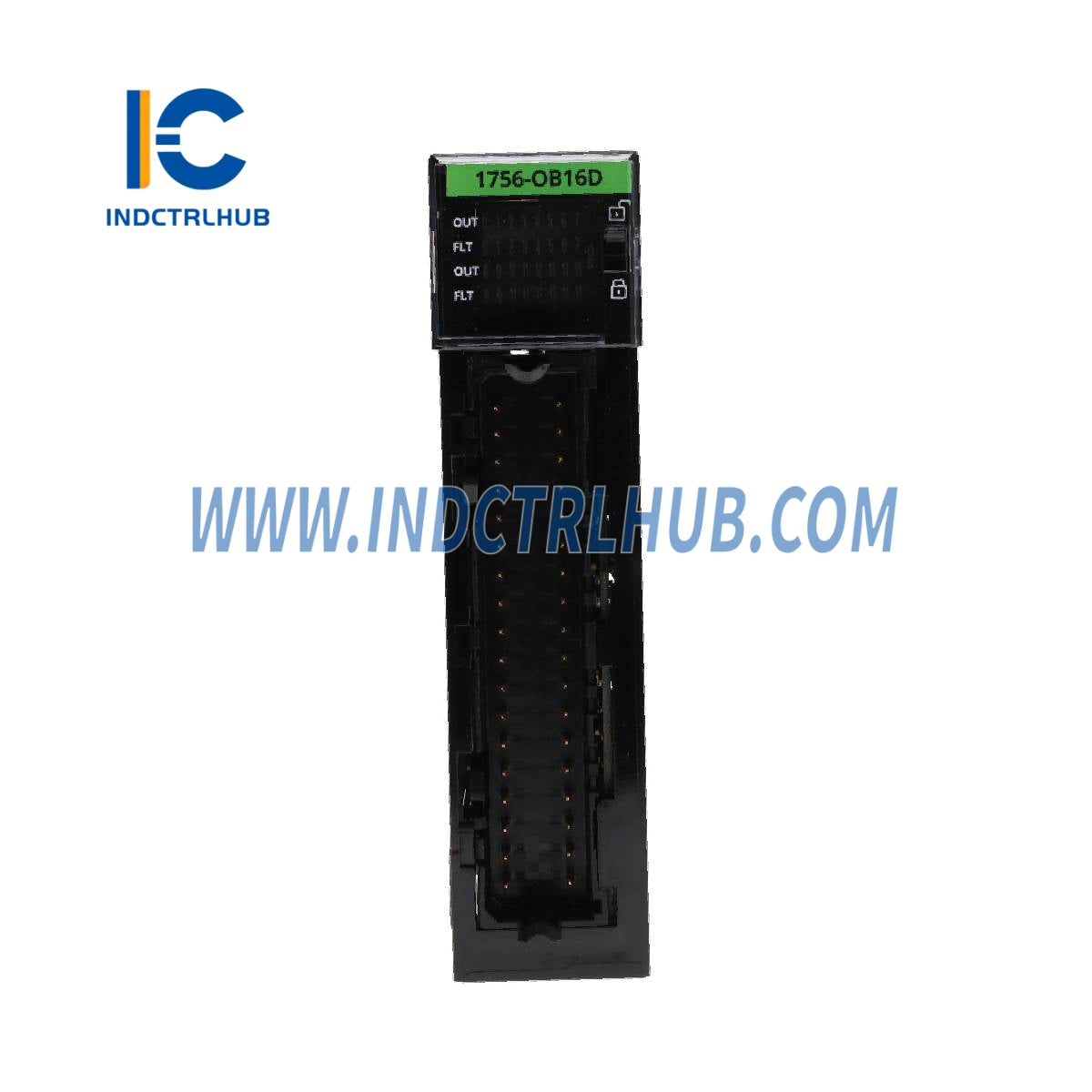

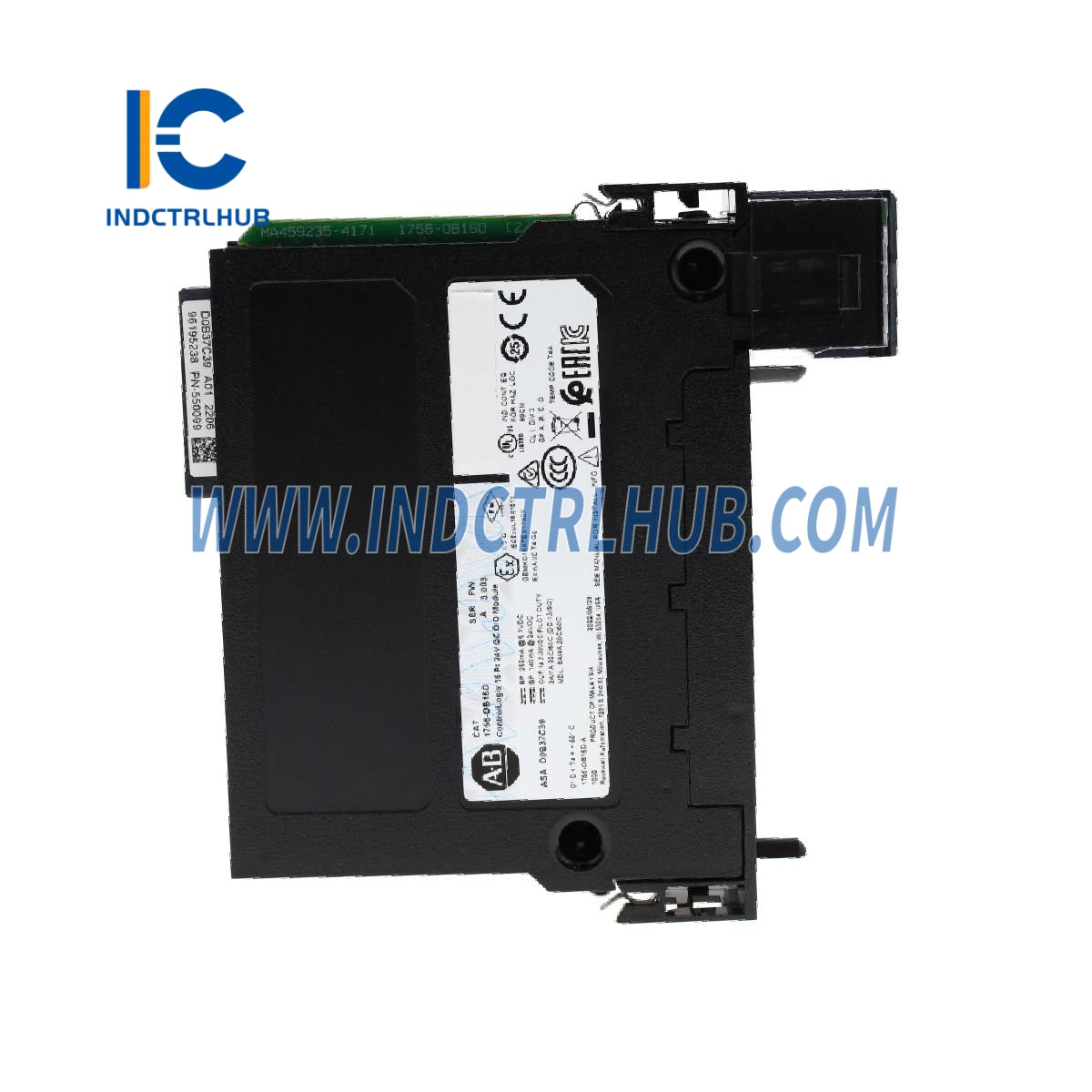

Ražotājs: Allen-Bradley
Modelis/daļas numurs: 1756-OB16
Apraksts: DC digitālais I/O modulis
Specifikācijas
|
Atribūts |
Vērtība |
|---|---|
|
Izejas |
16 (8 punkti grupā) |
|
Sprieguma kategorija |
24V DC avots |
|
Darba sprieguma diapazons |
19.2…30V DC |
|
Izejas aizkaves laiks |
No izslēgts uz ieslēgts: 60 µs nomināls/1 ms maksimāls No ieslēgts uz izslēgts: 630 µs nomināls/5 ms maksimāls |
|
Strāvas patēriņš pie 5.1V |
250 mA |
|
Strāvas patēriņš pie 24V |
140 mA |
|
Kopējā atpakaļplāksnes jauda |
4.64 W |
|
Jaudas izkliede (maks.) |
3,3 W pie 60 °C (140 °F) |
|
Siltuma izkliede |
11,25 BTU/stundā |
|
Noplūdes strāva izslēgta stāvoklī |
1 mA katram punktam (maks.) |
|
Sprieguma kritums ieslēgta stāvoklī |
1,2 V DC pie 2 A (maks.) |
|
Strāva uz punktu (maks) |
2 A pie 30 °C (86 °F) (lineāra samazināšana) 1 A pie 60 °C (140 °F) (lineāra samazināšana) |
|
Strāva uz moduli (maks) |
8 A pie 30 °C (86 °F) (lineāra samazināšana) 4 A pie 60 °C (140 °F) (lineāra samazināšana) |
|
Pārsprieguma strāva uz punktu |
4 A 10 ms katram punktam, atkārtojams ik pēc 1 s |
|
Slodzes strāva (min) |
3 mA uz punktu |
|
Ieplānotās izejas |
Sinhronizācija līdz 16,7 s maksimāli, atsauce uz koordinēto sistēmas laiku |
|
Stāvokļi kļūdas režīmā |
Saglabāt pēdējo stāvokli, Ieslēgts vai Izslēgts (noklusējums: Izslēgts) |
|
Stāvokļi programmēšanas režīmā |
Saglabāt pēdējo stāvokli, Ieslēgts vai Izslēgts (noklusējums: Izslēgts) |
|
Izolācijas spriegums |
250V (pastāvīgi), pamatizolācijas tips, izvadi-uz atpakaļplati un izvadu grupa-uz-grupu Nav izolācijas starp atsevišķiem grupu izvadiem |
|
Moduļa atslēgošana |
Elektroniski, programmatūras konfigurējams |
|
Drošināšana |
Elektroniski aizsargāts pa punktiem |
|
Noņemams termināla bloks |
1756-TBCH, 1756-TBS6H |
|
RTB atslēgšana |
Lietotāja definēts mehāniskais |
|
Spraugas platums |
1 |
|
Vada kategorija |
1 |
|
Iekārtas korpusa tips |
Nav (atvērta tipa) |
|
Temperatūras kods |
T4 |
