Product Description
Produkta detaļas
Ražotājs: Allen-Bradley
Modelis/daļas numurs: 1756-IH16I

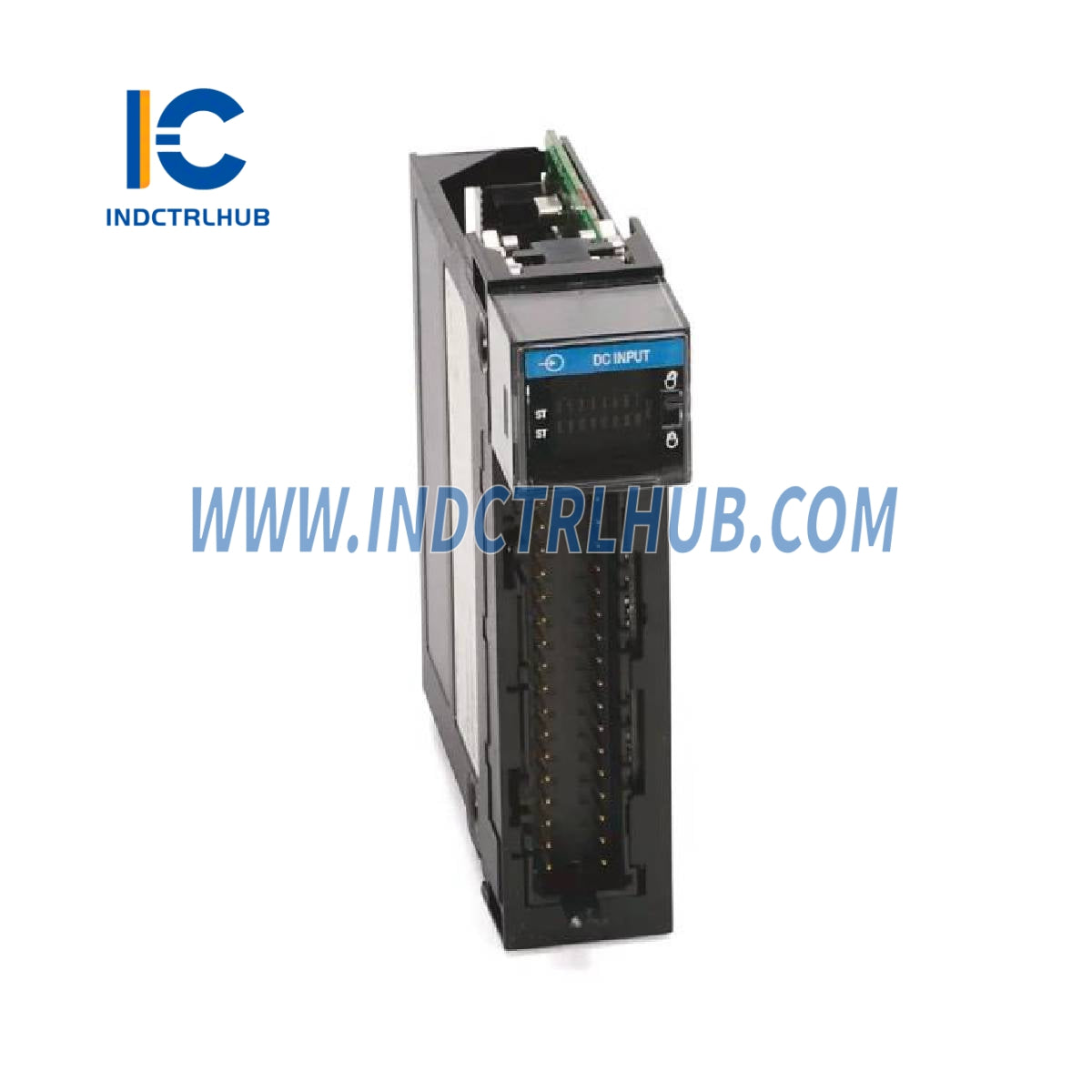

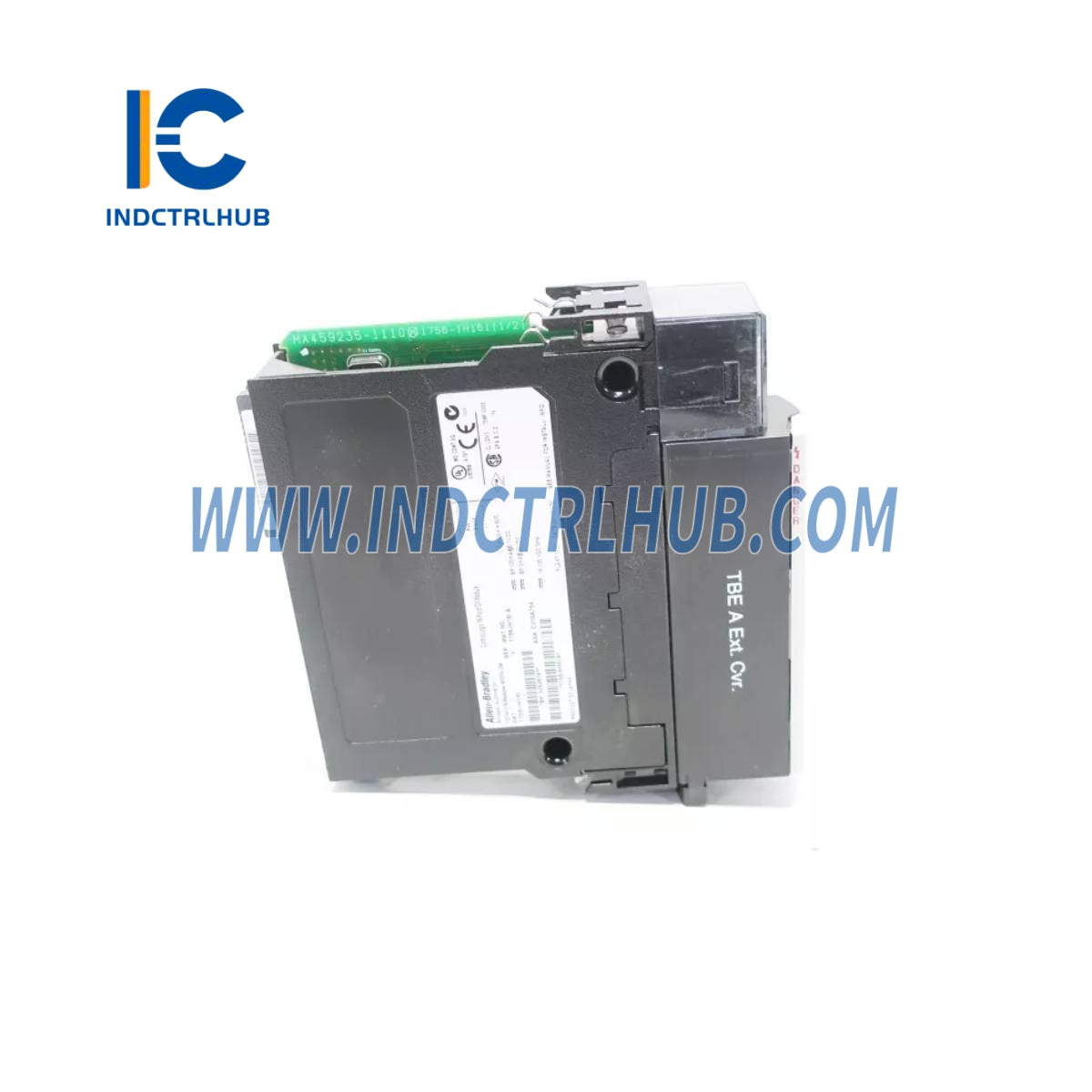

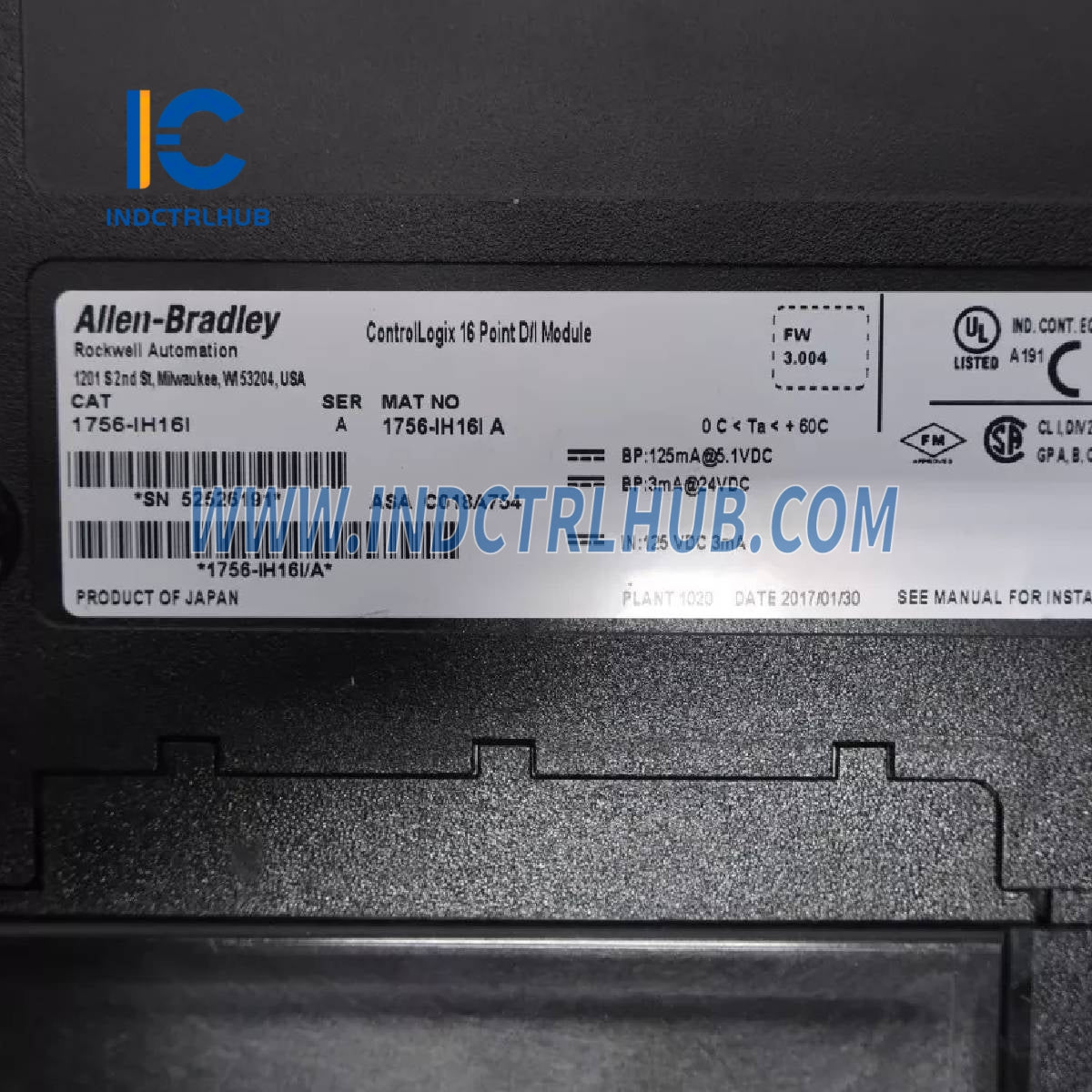

Apraksts: ControlLogix 16 punktu digitālā ieejas modulis
Tehniskās specifikācijas
|
Atribūts |
Vērtība |
|---|---|
|
Ieejas |
16 individuāli izolēti |
|
Sprieguma kategorija |
125V DC ieplūde/izplūde |
|
Darba sprieguma diapazons |
90…146V DC |
|
Nominālais ieejas spriegums |
125V DC |
|
Ieejas aizkaves laiks (skrūve līdz atpakaļplāksnei) |
No izslēgšanas uz ieslēgšanu: 2 ms maksimāli + filtra laiks No ieslēgšanas uz izslēgšanu: 6 ms maksimāli + filtra laiks |
|
Lietotāja izvēles filtra laiks |
0 ms, 1 ms, 2 ms, 9 ms vai 18 ms |
|
Strāvas patēriņš pie 5.1V |
125 mA |
|
Strāvas patēriņš pie 24V |
3 mA |
|
Kopējā atpakaļplāksnes jauda |
0.71 W |
|
Maksimālā jaudas izkliede |
5 W pie 60 °C (140 °F) |
|
Siltuma izkliede |
17.05 BTU/stundā |
|
Izslēgšanas stāvokļa spriegums (maksimālais) |
20V DC |
|
Izslēgta stāvokļa strāva (maksimālā) |
0.8 mA |
|
Ieslēgšanas stāvokļa strāva (minimālā) |
1 mA pie 90V DC |
|
Ieslēgšanas stāvokļa strāva (maksimālā) |
3 mA pie 146V DC |
|
Sprieguma samazināšana ieslēgšanas stāvoklī |
90…146V DC pie 50 °C (122 °F), 12 kanāli ieslēgti 90…132V DC pie 55 °C (131 °F), 14 kanāli ieslēgti 90…125V DC pie 60 °C (140 °F), 16 kanāli ieslēgti 90…146V DC pie 30 °C (86 °F), 16 kanāli ieslēgti |
|
Ieslēgšanas strāva (maks.) |
250 mA |
|
Ieejas pretestība (maks.) |
48.67 kΩ pie 146V DC |
|
Ciklisks atjaunināšanas laiks |
200 µs…750 ms |
|
Stāvokļa maiņa |
Programmatūras konfigurējams |
|
Ieeju laika zīmogs |
±200 µs |
|
Izolācijas spriegums |
250V (pastāvīgs), pamatizolācijas tips, ieejas pret atpakaļplati un ieeja pret ieeju |
|
Moduļa atslēgošana |
Elektroniski, programmatūras konfigurējams |
|
Noņemams termināļa bloka korpuss |
1756-TBCH, 1756-TBS6H |
|
RTB atslēgšana |
Lietotāja definēts mehāniskais |
|
Spraugas platums |
1 |
|
Vada kategorija |
1 |
|
Iekārtas korpusa tips |
Nav (atvērta tipa) |
|
Ziemeļamerikas temperatūras kods |
T4 |
|
Aizsardzība pret apgrieztu polaritāti |
Jā |
