Product Description
Produkta detaļas
Ražotājs: Allen-Bradley

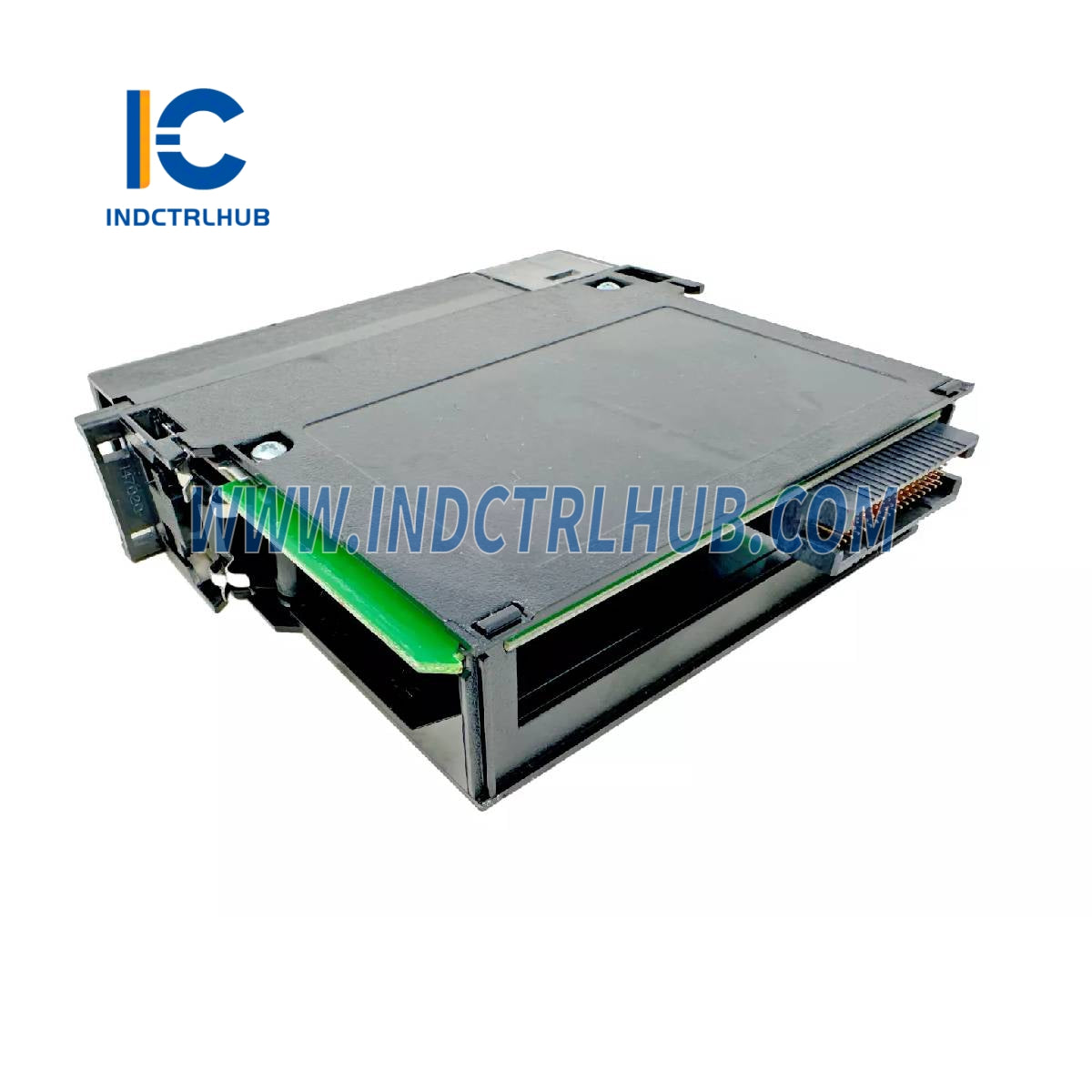

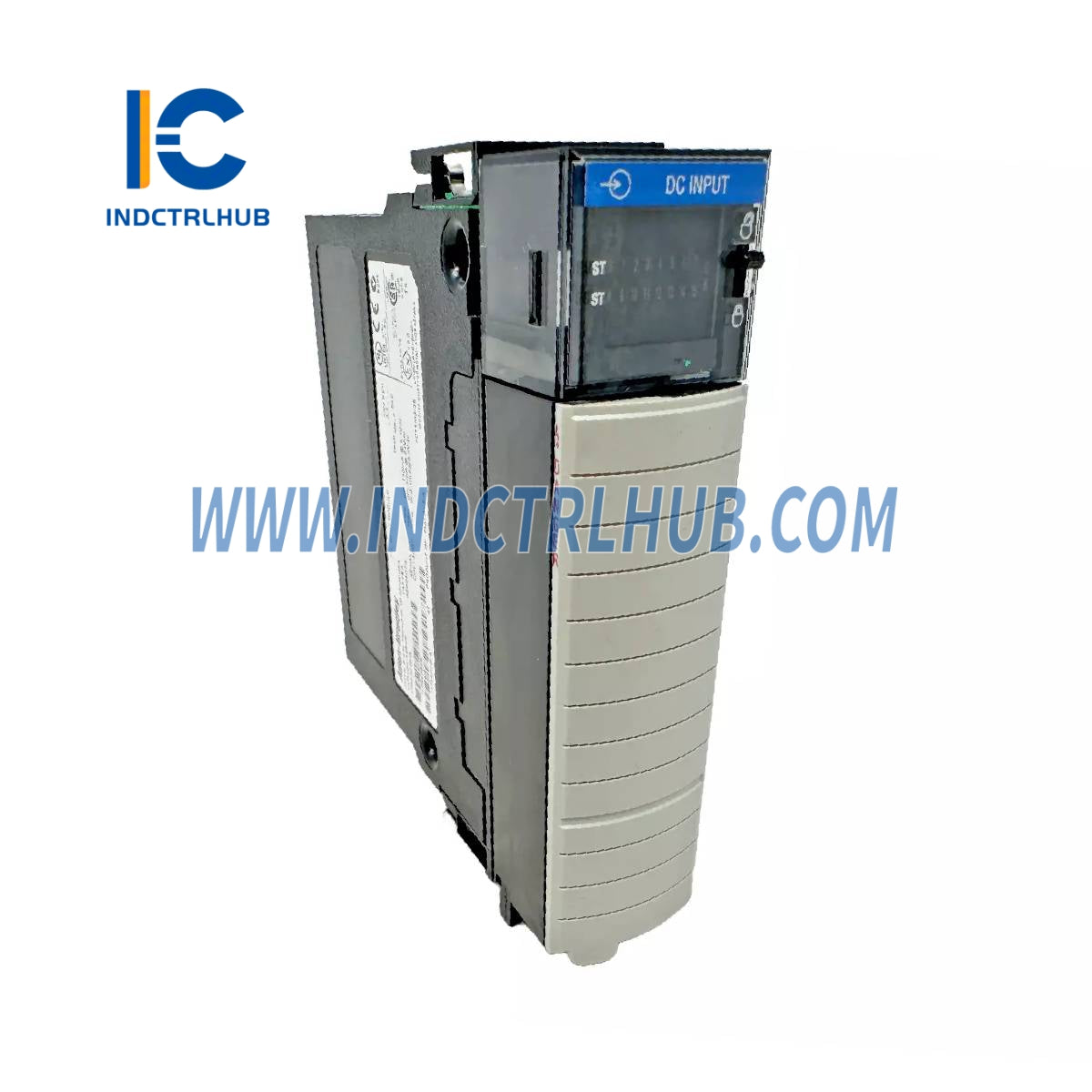

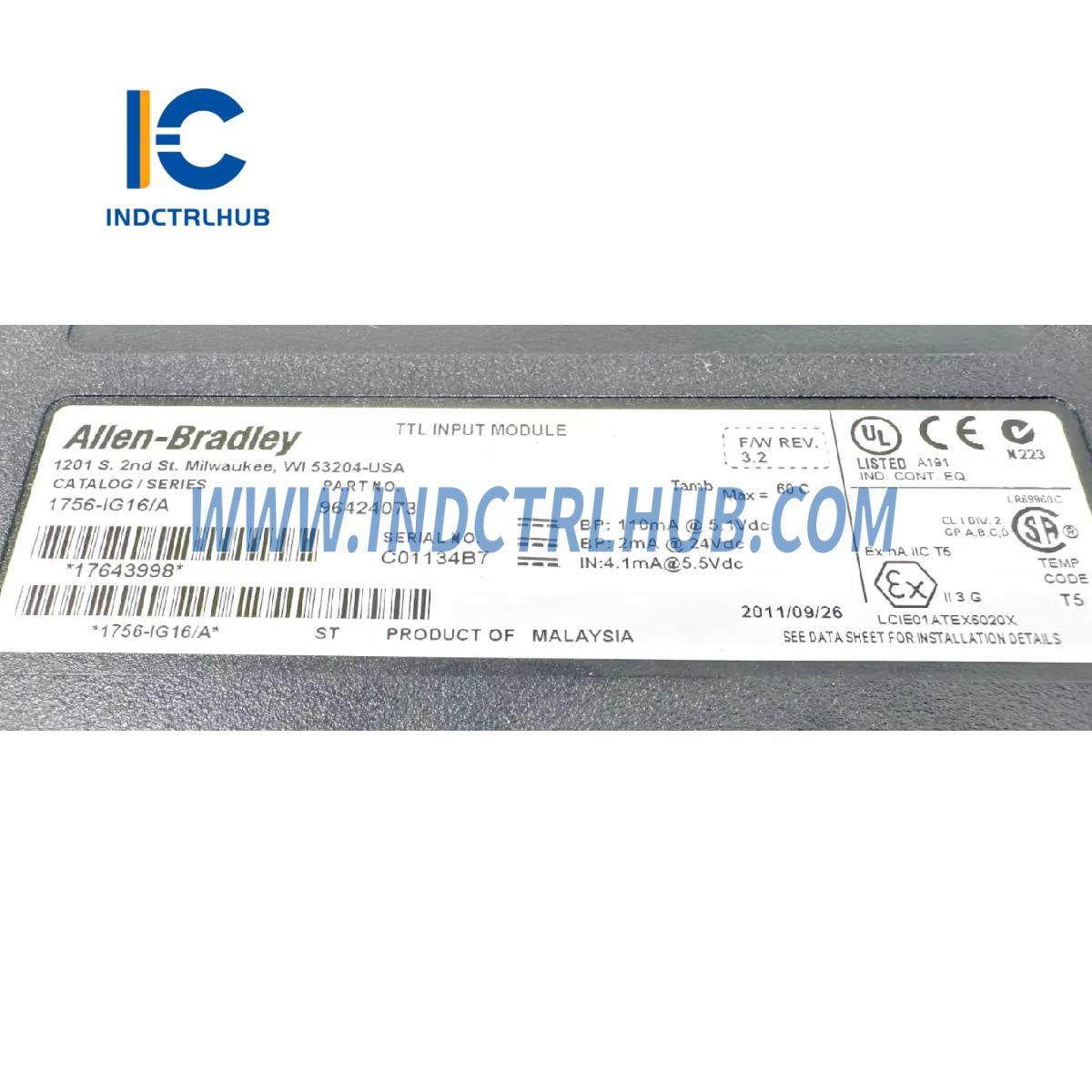

Modelis/daļas numurs: 1756-IG16
Apraksts: ControlLogix 16 Pt 5VDC digitālais ieejas modulis
Tehniskās specifikācijas
|
Atribūts |
Vērtība |
|---|---|
|
Ieejas |
16 (8 punkti/grupā) |
|
Sprieguma kategorija |
5V DC TTL avots (Low=True) |
|
Darba sprieguma diapazons |
4.5…5.5V DC |
|
Viļņojums (maksimālais) |
50 mV P-P |
|
Ieejas aizkaves laiks (skrūve līdz atpakaļplāksnei) |
No izslēgšanas uz ieslēgšanu (5 līdz 0V DC pāreja): Aparatūras aizkave: 270 µs nomināla/450 µs maksimāla + filtra laiks No ieslēgšanas uz izslēgšanu (0 līdz 5V DC pāreja): Aparatūras aizkave: 390 µs nomināla/700 µs maksimāla + filtra laiks |
|
Lietotāja izvēles filtra laiks |
0 ms, 1 ms, 2 ms, 9 ms vai 18 ms |
|
Strāvas patēriņš pie 5.1V |
110 mA |
|
Strāvas patēriņš pie 24V |
2 mA |
|
Kopējā atpakaļplāksnes jauda |
0.61 W |
|
Maksimālā jaudas izkliede |
1.4 W pie 60 °C (140 °F) |
|
Siltuma izkliede |
4.8 BTU/stundā pie 60 °C (140 °F) |
|
Izslēgšanas stāvokļa spriegums (maksimālais) |
2V |
|
Izslēgta stāvokļa strāva (maksimālā) |
4.1 mA |
|
Ieejas pretestība (maks.) |
1.4 kΩ min, 1.5 kΩ tipiski |
|
Nominālā ieejas strāva |
3.7 mA pie 5V DC |
|
Maksimālais ieejas strāvas stiprums |
4.1 mA pie 5V DC |
|
Ciklisks atjaunināšanas laiks |
200 µs…750 ms |
|
Stāvokļa maiņa |
Programmatūras konfigurējams |
|
Ieeju laika zīmogs |
±200 µs |
|
Izolācijas spriegums |
250V (pastāvīgi), pamatizolācijas tips, ieejas-uz-atpakaļplati un ieejas grupas-uz-grupu |
|
Moduļa atslēgošana |
Elektroniski, programmatūras konfigurējams |
|
Noņemams termināļa bloka korpuss |
1756-TBNH, 1756-TBSH |
|
RTB atslēgšana |
Lietotāja definēts mehāniskais |
|
Spraugas platums |
1 |
|
Vada kategorija |
2 |
|
Iekārtas korpusa tips |
Nav (atvērta tipa) |
|
Temperatūras kods |
T4 |
|
Aizsardzība pret apgrieztu polaritāti |
Nē |
