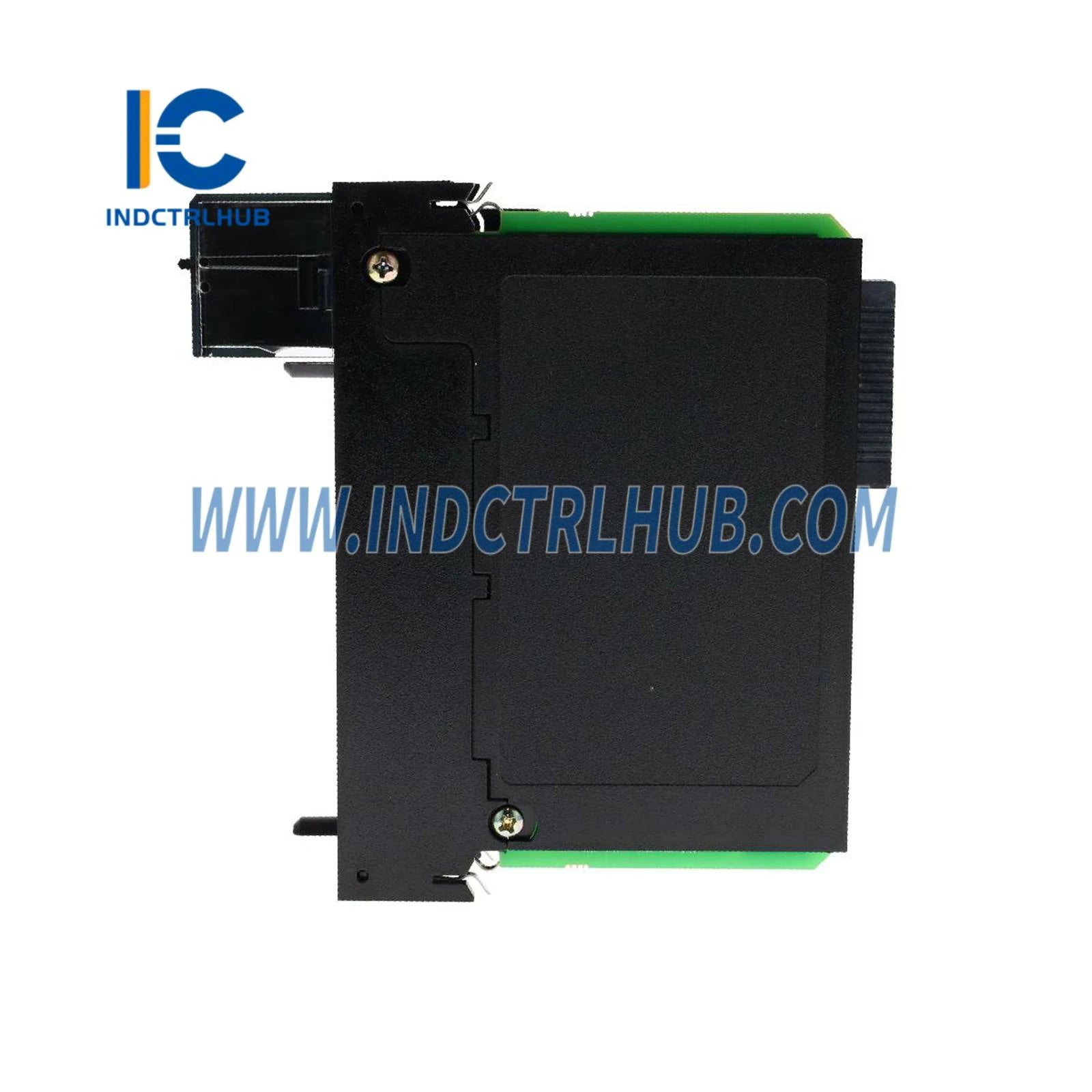

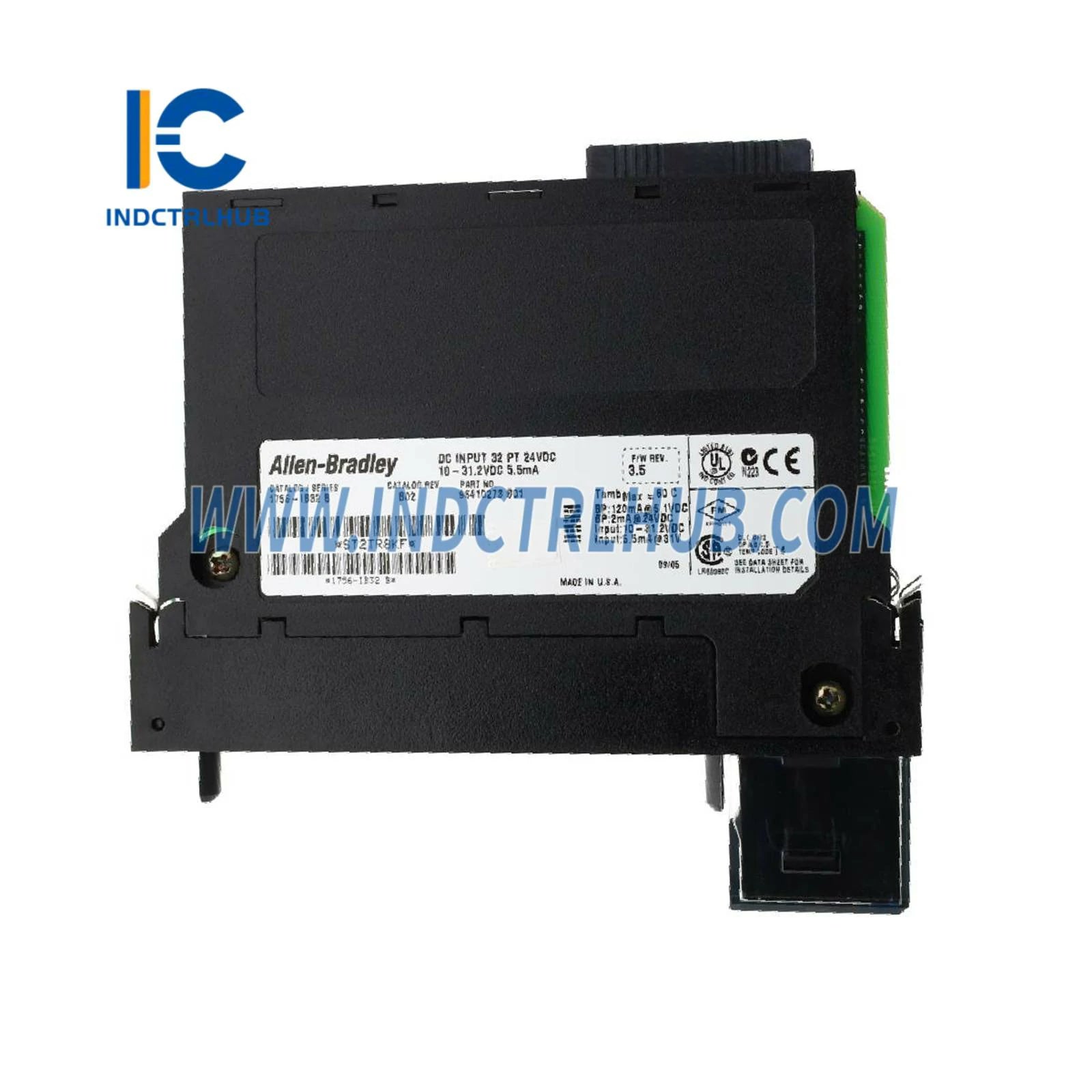

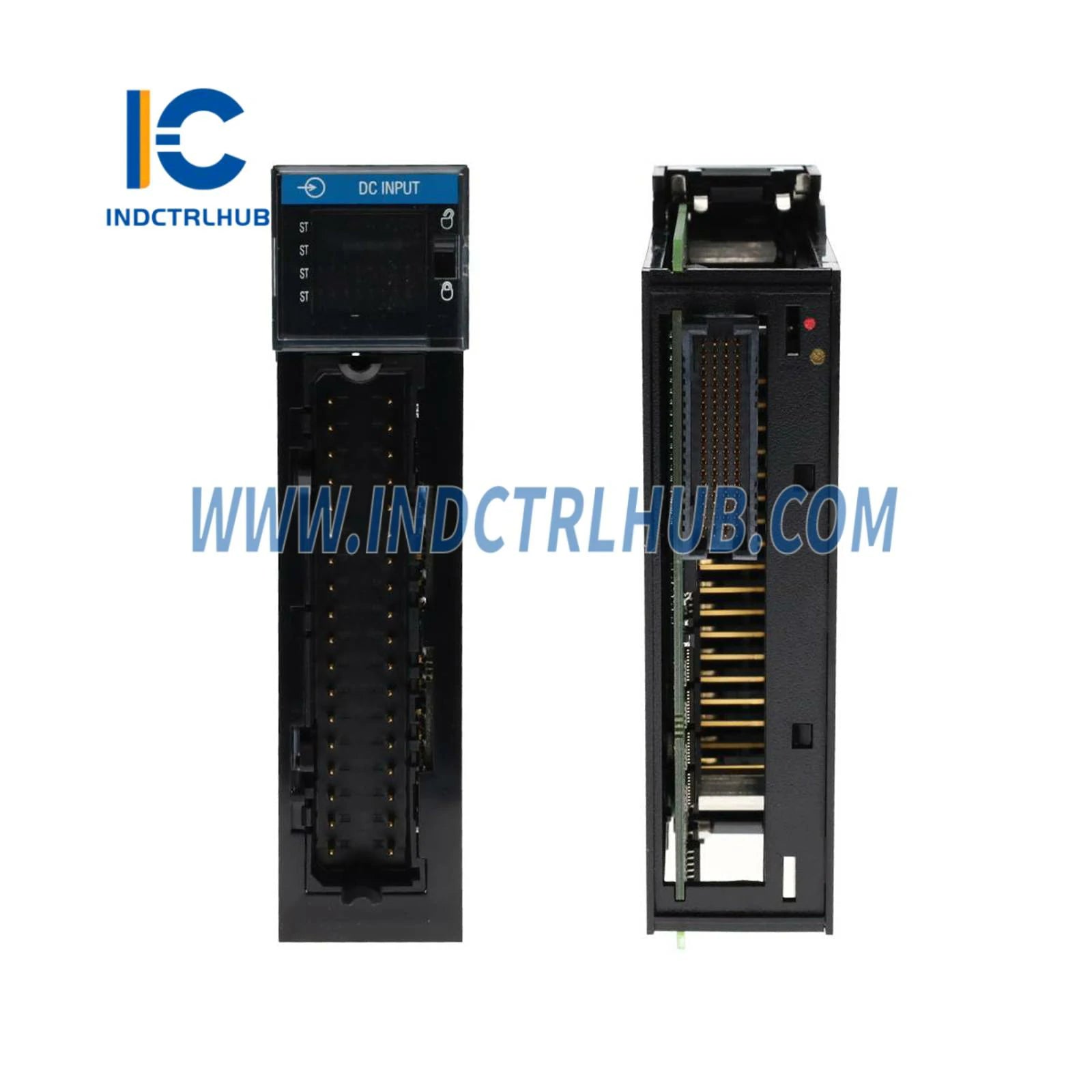

Allen-Bradley 1756-IB32/B DC digitālais ieejas/izejas modulis
Produkta pārskats
The Allen-Bradley 1756-IB32/B ir DC digitālā ieejas modulis, kas paredzēts lietošanai ar ControlLogix sistēmām. Tam ir 32 digitālās ieejas, tas darbojas pie 12/24V DC ieplūdes un piedāvā lietotāja konfigurējamu ieejas filtrēšanu elastībai rūpnieciskās automatizācijas lietojumos.
Tehniskās specifikācijas
Elektriskie parametri
| Atribūts |
1756-IB32/B specifikācijas |
| Ieeju skaits |
32 (16 punkti/grupa) |
| Sprieguma kategorija |
12/24V DC ieplūde |
| Darba sprieguma diapazons |
10…31.2V DC |
| Nominālais ieejas spriegums |
24V DC |
| Izslēgšanas stāvokļa spriegums (maksimālais) |
5V |
| Izslēgta stāvokļa strāva (maksimālā) |
2.27 mA |
| Ieslēgšanas strāva (min/maks) |
4.8 mA pie 10V DC / 5.5 mA pie 31.2V DC |
| Ieejas pretestība (maks.) |
5.67 kΩ pie 31.2V DC |
| Strāvas patēriņš pie 5.1V |
120 mA |
| Strāvas patēriņš pie 24V |
2 mA |
| Kopējā atpakaļplāksnes jauda |
0.66 W |
| Maksimālā jaudas izkliede |
6.2 W pie 60 °C (140 °F) |
| Siltuma izkliede |
21.1 BTU/stundā pie 60 °C (140 °F) |
Laika un reakcijas parametri
| Atribūts |
Specifikācija |
| Ieejas aizkaves laiks (no izslēgšanas līdz ieslēgšanai) |
Aparatūras aizkave: maksimāli 380 µs + lietotāja izvēles filtrs (0 ms, 1 ms vai 2 ms) |
| Ieejas aizkaves laiks (no ieslēgšanas līdz izslēgšanai) |
Aparatūras aizkave: maksimāli 420 µs + lietotāja izvēles filtrs (0 ms, 1 ms, 2 ms, 9 ms vai 18 ms) |
| Ciklisks atjaunināšanas laiks |
200 µs…750 ms |
| Stāvokļa maiņa |
Programmatūras konfigurējams |
| Laika zīmoga precizitāte |
±200 µs |
Fiziskās un Montāžas Specifikācijas
| Atribūts |
Specifikācija |
| Spraugas platums |
1 |
| Izolācijas spriegums |
250V (pastāvīgi), pastiprināta izolācija (ieejas līdz atpakaļplāksnei)
250V (pastāvīgi), pamata izolācija (ieejas grupas starpā)
|
| Moduļa atslēgošana |
Elektroniski, programmatūras konfigurējams |
| Noņemama termināļa bloka (RTB) iespējas |
1756-TBCH, 1756-TBS6H, 1756-TBCHXT, 1756-TBS6HXT |
| Vada izmērs (vienkāršā savienojuma) |
0.33…2.1 mm² (22…14 AWG) ciets vai šķiedrains vara vads, kas novērtēts 105°C (221°F)
|
| Vada izmērs (dubultā savienojuma) |
0.33…1.3 mm² (22…16 AWG) ciets vai šķiedrains vara vads, kas novērtēts 105°C (221°F)
|
| Termināļa bloka griezes momenta specifikācija |
0.5 N•m (4.4 lb•in) |
| Iekārtas korpusa tipa novērtējums |
Nav (atvērta tipa) |
| Aizsardzība pret apgrieztu polaritāti |
Jā |
Vides novērtējumi
| Atribūts |
Specifikācija |
| Darba temperatūra |
0…60 °C (32…140 °F) |
| Neoperatīva temperatūra |
-40…+85 °C (-40…+185 °F) |
| Relatīvais mitrums |
5…95% bez kondensācijas |
| Pretestība vibrācijai |
2 g pie 10…500 Hz (IEC 60068-2-6) |
| Triecienizturība (darbošanās laikā) |
30 g (IEC 60068-2-27) |
| Triecienizturība (neekspluatācijas laikā) |
50 g (IEC 60068-2-27) |
| Konformālais pārklājums |
Jā |
| Izturība pret korozīvu atmosfēru |
Smaguma līmenis G3 & GX (ANSI/ISA 71.04-2013) |
| ATEX / IECEx temperatūras kods |
T4 |
EMC un imunitātes vērtējumi
| Atribūts |
Specifikācija |
| Elektromagnētiskās emisijas |
IEC 61000-6-4 |
| ESD noturība |
IEC 61000-4-2: 6 kV kontakts, 8 kV gaisa izlādes
|
| Starojuma RF noturība |
IEC 61000-4-3: 10V/m (80-2000 MHz, 1 kHz sinusa vilnis, 80% AM)
|
