Product Description
Produkta detaļas

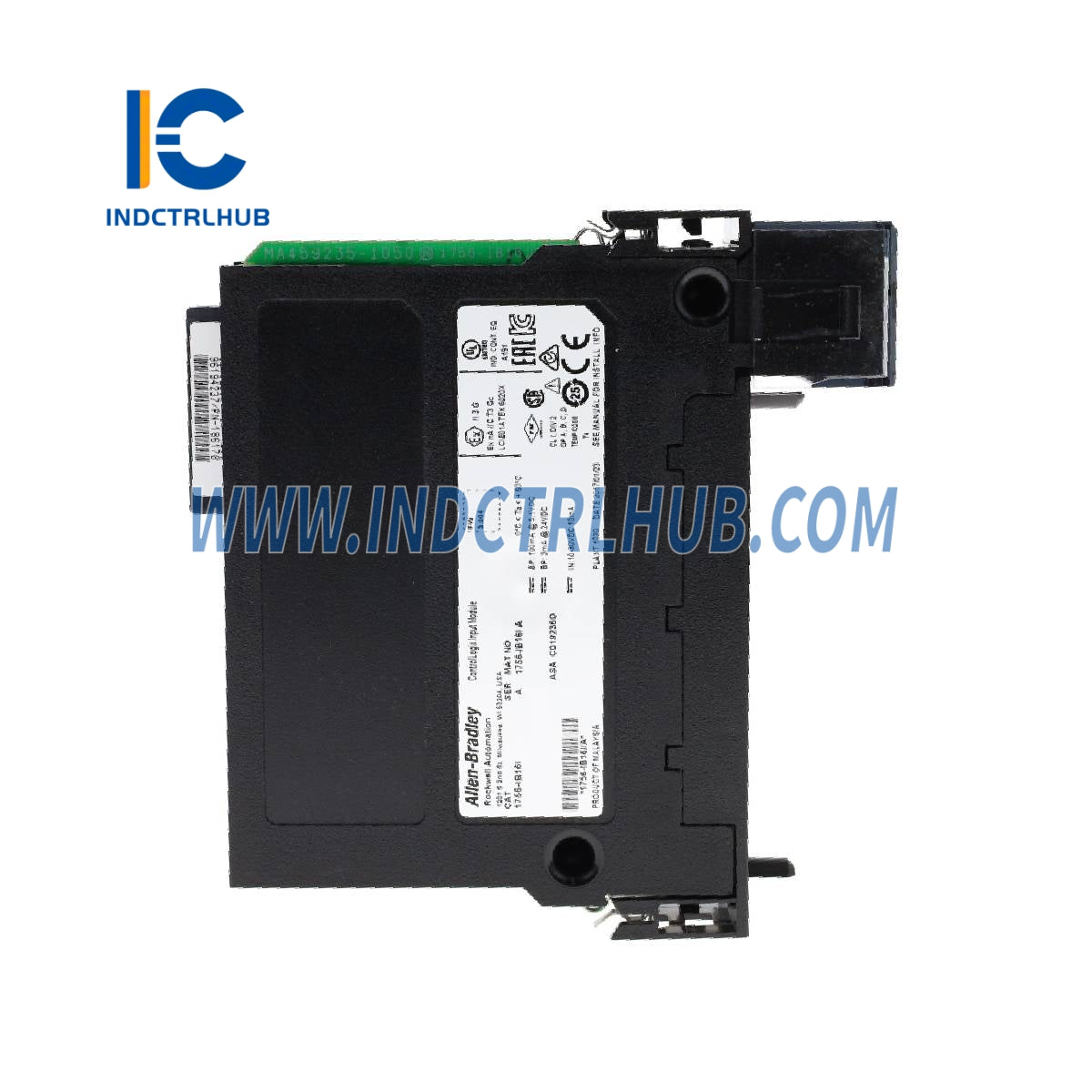

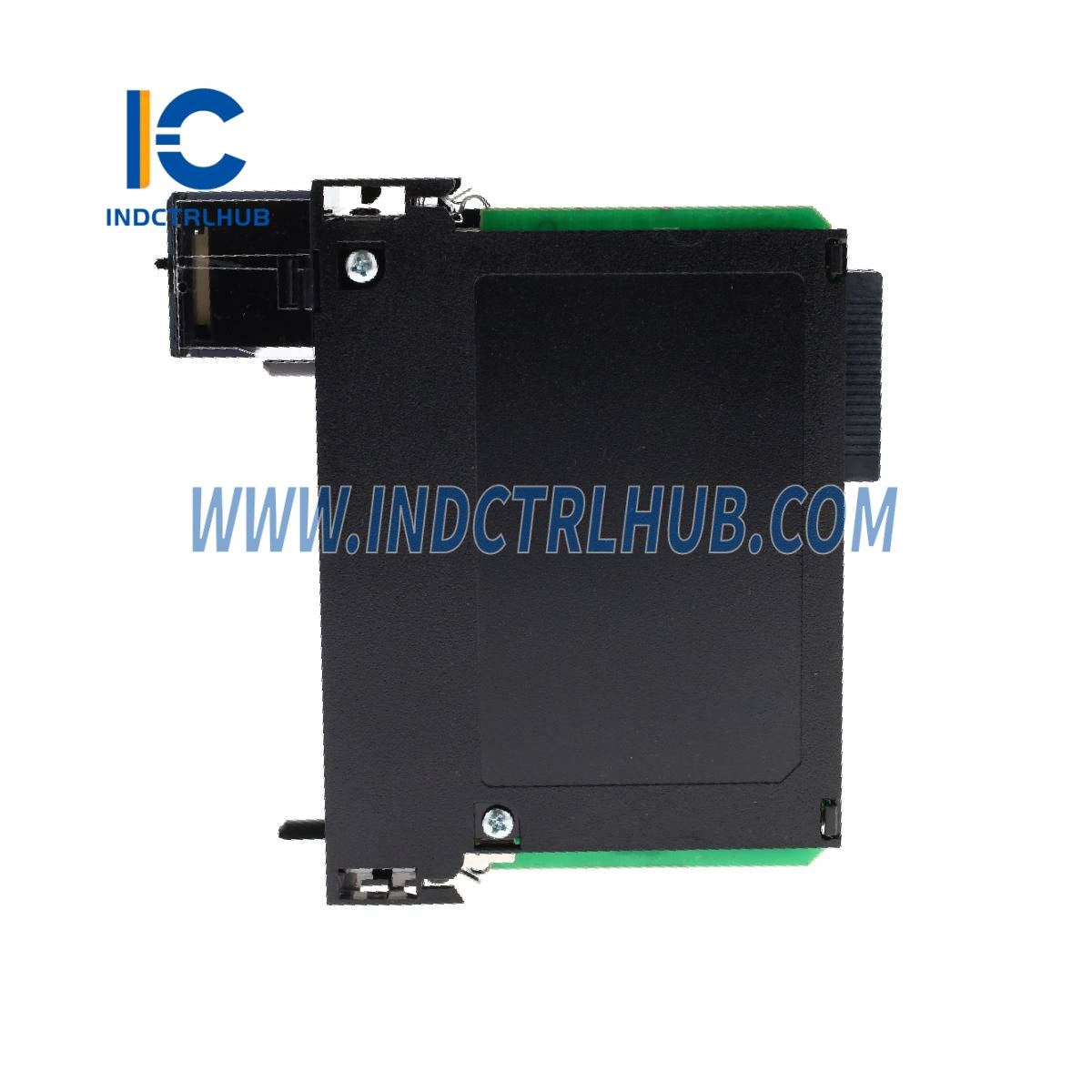

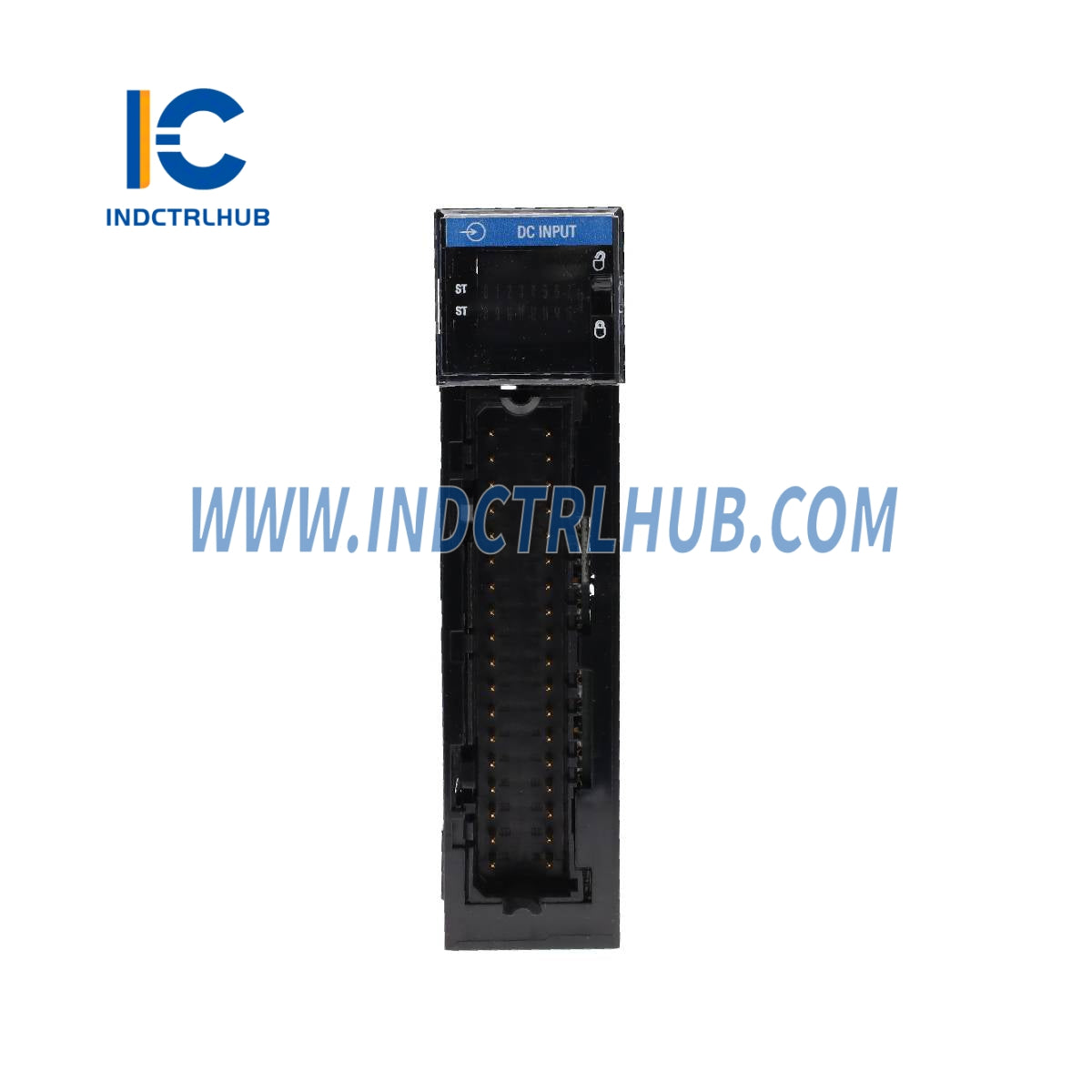

Ražotājs: Allen-Bradley
Modelis/daļas numurs: 1756-IB16I
Apraksts: ControlLogix ieejas modulis
Tehniskās specifikācijas
|
Atribūts |
Vērtība |
|---|---|
|
Ieejas |
16 individuāli izolēti |
|
Sprieguma kategorija |
12/24V DC ieplūde/izplūde |
|
Darba sprieguma diapazons |
10…30V DC |
|
Nominālais ieejas spriegums |
24V DC |
|
Ieejas aizkaves laiks (skrūve līdz atpakaļplāksnei) |
No izslēgts uz ieslēgts: maksimāli 1 ms + filtra laiks No ieslēgts uz izslēgts: maksimāli 4 ms + filtra laiks |
|
Lietotāja izvēles filtra laiks |
0 ms, 1 ms, 2 ms, 9 ms vai 18 ms |
|
Strāvas patēriņš pie 5.1V |
100 mA |
|
Strāvas patēriņš pie 24V |
3 mA |
|
Kopējā atpakaļplāksnes jauda |
0.58 W |
|
Maksimālā jaudas izkliede |
5 W pie 60 °C (140 °F) |
|
Siltuma izkliede |
17.05 BTU/stundā |
|
Izslēgšanas stāvokļa spriegums (maksimālais) |
5V |
|
Izslēgta stāvokļa strāva (maksimālā) |
1,5 mA |
|
Ieslēgšanas strāva |
Min.: 2 mA pie 10V DC Maks.: 10 mA pie 30V DC |
|
Ieslēgšanas strāva (maks.) |
250 mA maksimums (samazinās līdz < 37% 22 ms laikā, bez aktivizācijas) |
|
Ieejas pretestība (maks.) |
3 kΩ pie 30V DC |
|
Ciklisks atjaunināšanas laiks |
200 µs…750 ms |
|
Stāvokļa maiņa |
Programmatūras konfigurējams |
|
Ieeju laika zīmogs |
±200 µs |
|
Izolācijas spriegums |
250V (pastāvīgi), pamatizolācijas tips, ieejas-uz atpakaļplati un ieejas-uz-ieejas |
|
Moduļa atslēgošana |
Elektroniski, programmatūras konfigurējams |
|
Noņemams termināļa bloka korpuss |
1756-TBCH, 1756-TBS6H |
|
RTB atslēgšana |
Lietotāja definēts mehāniskais |
|
Spraugas platums |
1 |
|
Vada kategorija |
1 |
|
Iekārtas korpusa tips |
Nav (atvērta tipa) |
|
Temperatūras kods |
T4 |
|
Aizsardzība pret apgrieztu polaritāti |
Jā |
