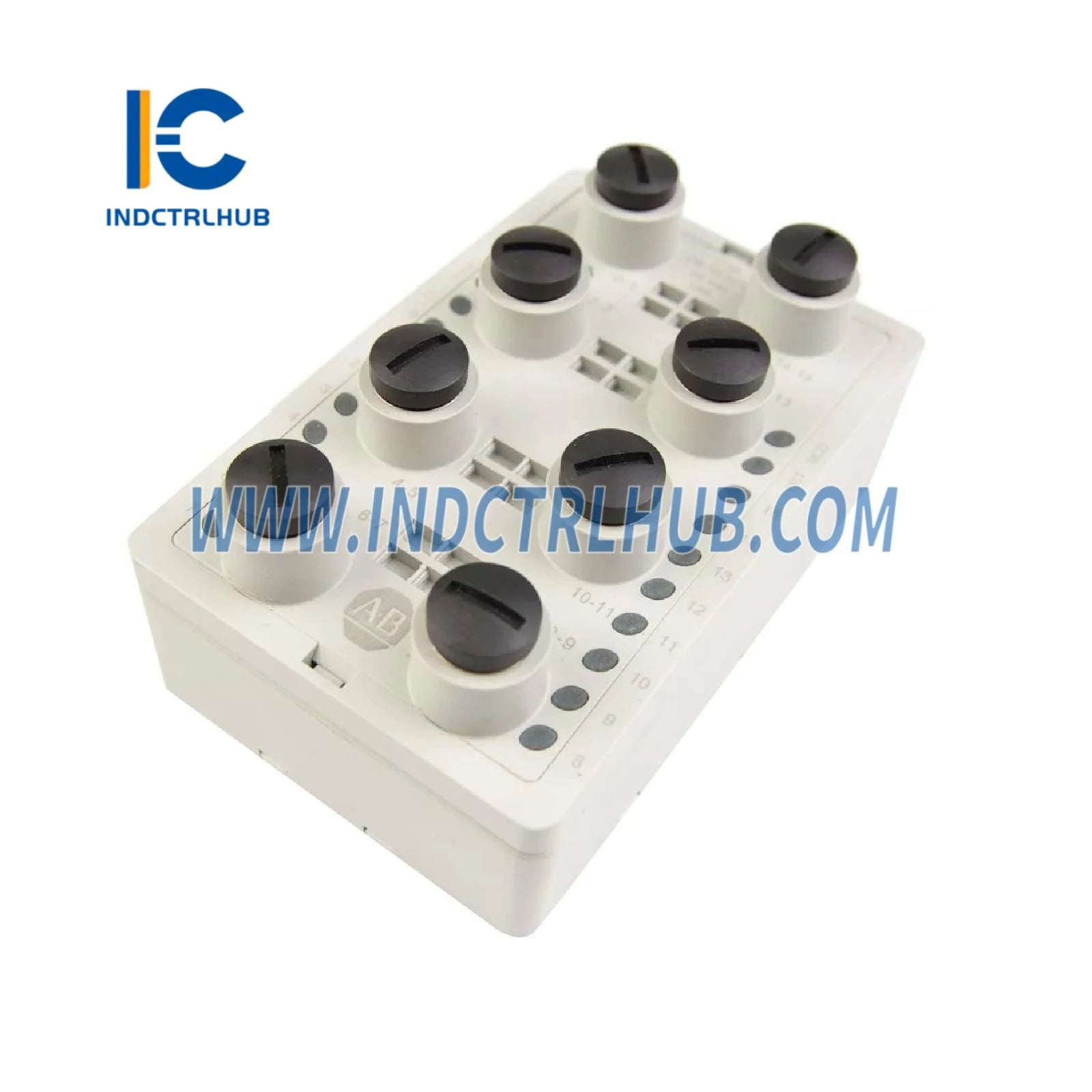

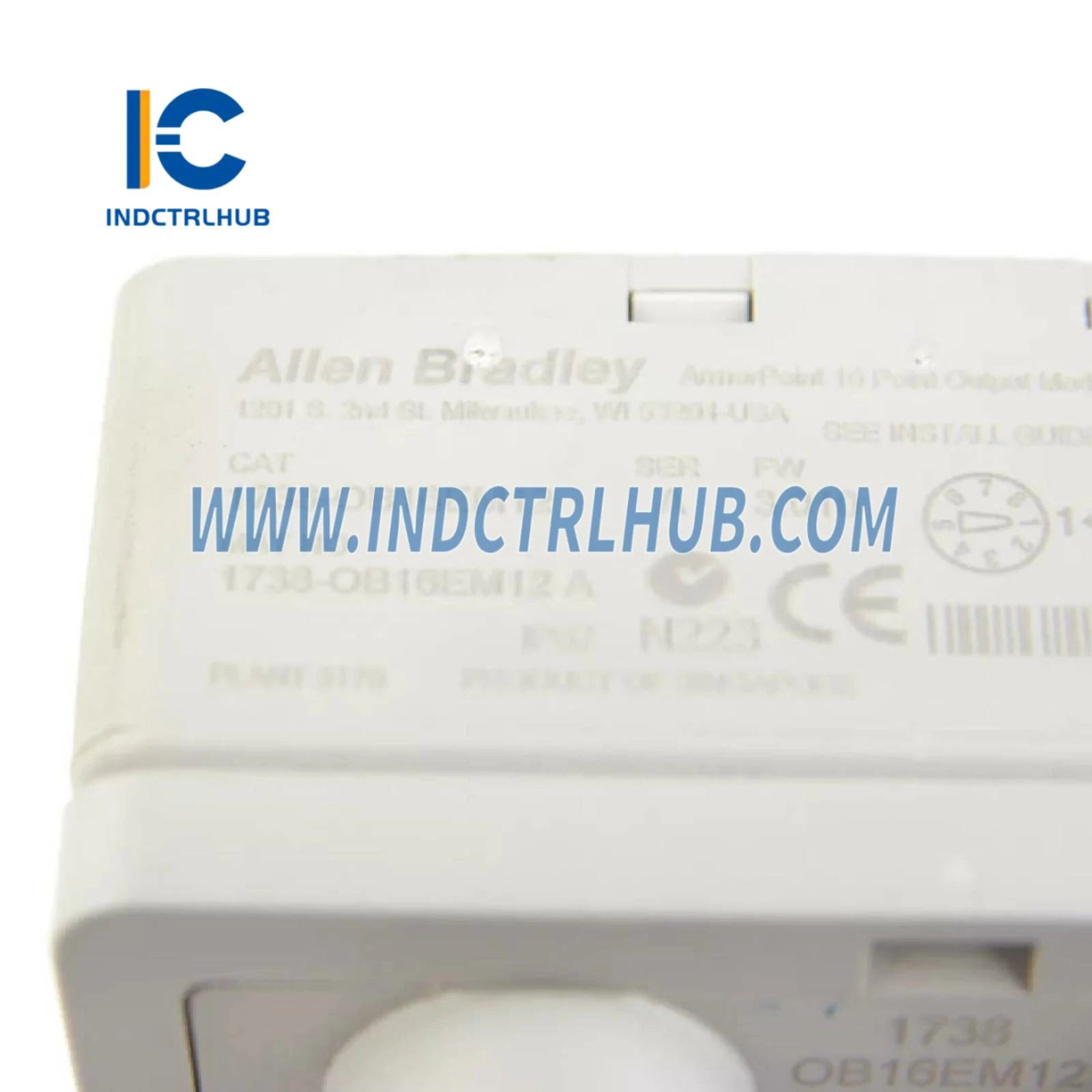

ALLEN BRADLEY 1738-OB16EM12 ArmorPoint digitālais izejas modulis

Modelis/daļas numurs

1738-OB16EM12

Apraksts

ArmorPoint digitālā izejas modulis

Maksimālā jaudas izkliede

3.0 W pie 28.8V DC

Siltuma izkliede (maksimālā)

10.3 BTU/stundā pie 28.8V DC

PointBus strāva (maksimālā)

150 mA pie 5V DC

Izolācijas spriegums

50V (pastāvīgi), pastiprinātas izolācijas tips (no lauka puses uz sistēmu)

Izolācijas testa spriegums

Veikts tipa tests pie 1000V DC 60 sekundes (no lauka puses uz sistēmu)

Kanāls pret kanālu izolācija

Nav izolācijas starp atsevišķiem kanāliem

I/O statuss

16 dzelteni LED (loģikas pusē)

Tīkla statuss

1 zaļš/sarkans LED (loģikas pusē)

Moduļa statuss

1 zaļš/sarkans LED (loģikas pusē)

Kļūdas statuss

1 sarkans LED (loģikas pusē)

Izmēri (A x P x D)

120 x 72 x 42 mm (4.72 x 2.83 x 4.25 in) (ieskaitot I/O un stiprinājuma pamatni)

Svars

290 g (10.24 oz)

Iekārtas korpusa tipa novērtējums

Atbilst IP65/66/67/69K (ja atzīmēts)

Pamatnes stiprinājuma skrūves griezes moments

- #8 Skrūve   - Alumīnijs: 0.85 Nm (7.5 lb-in)   - Tērauds: 1.81 Nm (16 lb-in)

Vadu kategorija

1 - uz signāla portiem

Slēdža pozīcija

1
