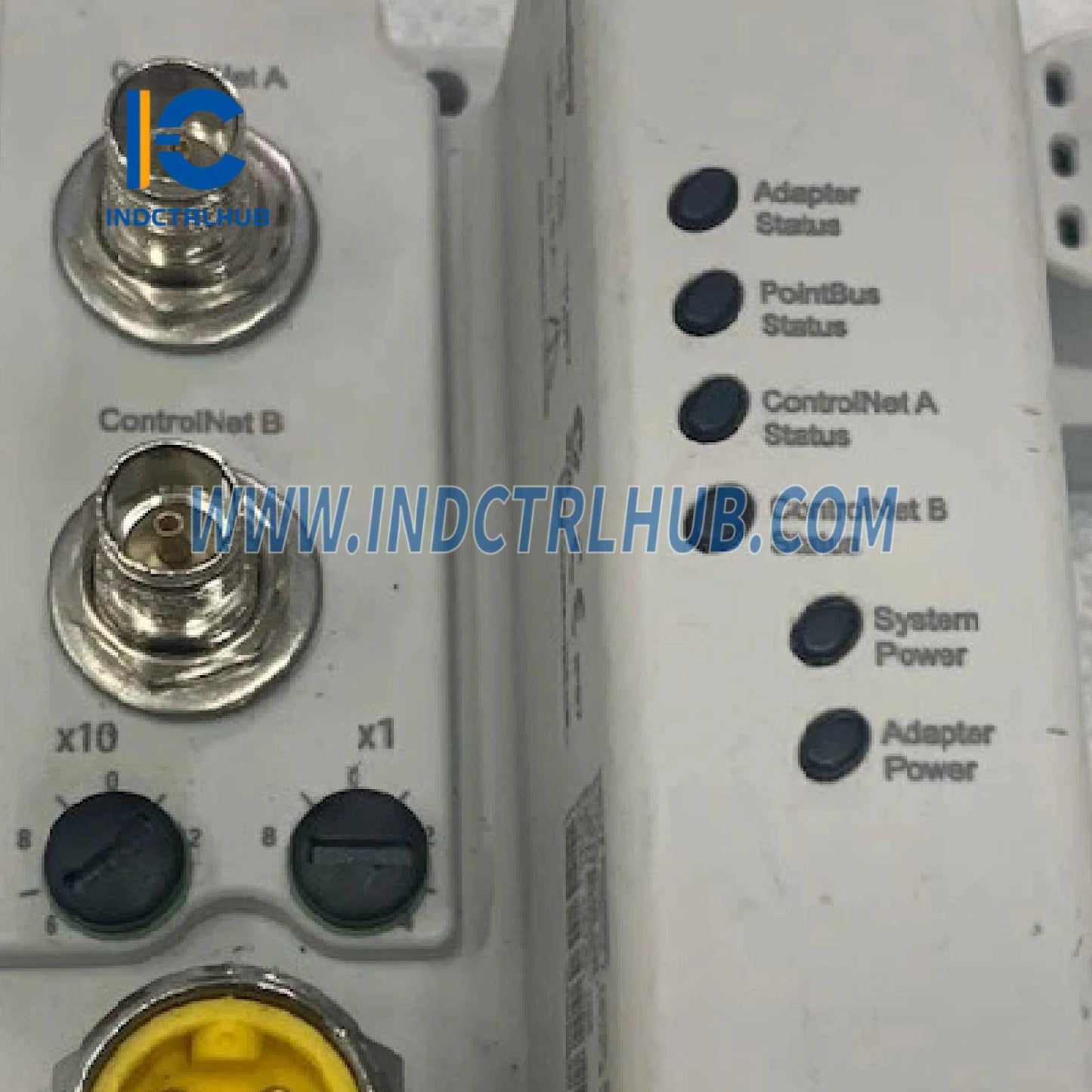

ALLEN BRADLEY 1738-ACNR ControlNet adaptera modulis
ALLEN BRADLEY 1738-ACNR ControlNet adaptera modulis
Manufacturer: ALLEN BRADLEY
Product No.: 1738-ACNR
Condition:1000 noliktavā
Product Type: Kontroles tīkla adaptera modulis
Product Origin: USA
Payment: T/T, Western Union
Weight: 360g
Shipping port: Xiamen
Warranty: 12 months
- Atbalsts 24/7
- 30 dienu atgriešana
- Ātra piegāde
__ Vispārīga informācija
|
Ražotājs |
Allen-Bradley |
|---|---|
|
Modeļa/daļas numurs |
1738-ACNR |
|
Apraksts |
ControlNet adaptera modulis - nodrošina savienojamību POINT I/O moduļiem ar ControlNet tīklu. |
_
__ Vispārīgie specifikācijas
|
Atribūts |
Specifikācija |
|---|---|
|
LED indikatori |
- 1 zaļš/sarkans Adaptera statuss |
__2 zaļš/sarkans ControlNet statuss
__1 zaļš/sarkans PointBus statuss
__1 zaļš Sistēmas barošana (PointBus 5V barošana)
__1 zaļš Adaptera barošana (24V no lauka barošanas) |
|_Enerģijas patēriņš (maks.)_| 10.2W @ 28.8V DC |
|_Jaudas izkliede (maksimālā)_| 5.0W @ 28.8V DC |
|_Termiskā izkliede (maks.)_| 16.9 BTU/stundā @ 28.8V DC |
|_PointBus izejas strāva (maks.)_| 1A @ 5V DC ±5% (4.75-5.25V) |
|_Ieejas pārsprieguma aizsardzība_| Aizsardzība pret apgrieztu polaritāti |
|_Izolācijas spriegums_| 50V rms (pastāvīgi), pārbaudīts pie 1250V AC 60s |
_
__ Lauka barošanas autobuss
|
Atribūts |
Specifikācija |
|---|---|
|
Nominālais spriegums |
24V līdzstrāva |
|
Barošanas sprieguma diapazons |
10-28.8V DC |
|
Barošanas strāva (maksimālā) |
10A |
_
__ Fiziskās un vides specifikācijas
|
Atribūts |
Specifikācija |
|---|---|
|
Izmēri (A x P x D) |
4.41 x 2.83 x 2.56 in (112 x 72 x 65 mm) |
|
Svars |
0.80 lb (0.36 kg) |
|
Darba temperatūra |
-20 līdz 60°C (-4 līdz 140°F) |
|
Uzglabāšanas temperatūra |
-40 līdz 85°C (-40 līdz 185°F) |
|
Relatīvais mitrums |
5-95% bez kondensāta |
|
Trieciena noturība (darba / nedarba režīmā) |
30g / 50g |
|
Vibrācija |
5g @ 10-500Hz |
|
Iekārtas tipa novērtējums |
Atbilst IP65/66/67 (ja atzīmēts) |
|
Montāžas pamatnes skrūves griezes moments |
#8 skrūve, 7.5 in-lbs alumīnijā, 16 in-lbs tēraudā |
_
__ Noturība & atbilstība
|
Atribūts |
Specifikācija |
|---|---|
|
Elektrostatiskā izlāde (IEC 61000-4-2) |
6kV kontakta izlādes, 8kV gaisa izlādes |
|
Radiētā RF noturība (IEC 61000-4-3) |
10V/m ar 1kHz sinusa viļņu 80% AM no 30MHz līdz 2000MHz |
|
10V/m ar 200Hz 50% impulsu 100% AM pie 900MHz |
|
|
10V/m ar 200Hz 50% impulsu 100% AM pie 1890MHz |
|
|
EFT/B noturība (IEC 61000-4-4) |
±4kV pie 5kHz barošanas portos |
|
±3kV pie 5kHz signālu portos |
|
|
Pārsprieguma pārejošā noturība (IEC 61000-4-5) |
±1kV līnija-līnija (DM) un ±2kV līnija-zeme (CM) barošanas portos |
|
±2kV līnija-zeme (CM) uz aizsargātajiem portiem |
|
|
Vadīta RF noturība (IEC 61000-4-6) |
10Vrms ar 1kHz sinusa viļņu 80% AM no 150kHz līdz 80MHz |
|
Izmeši (CSPR 11) |
1. grupa, A klase |
|
Vadu kategorija |
1 - barošanas portos, 1 - komunikācijas portos |
_
