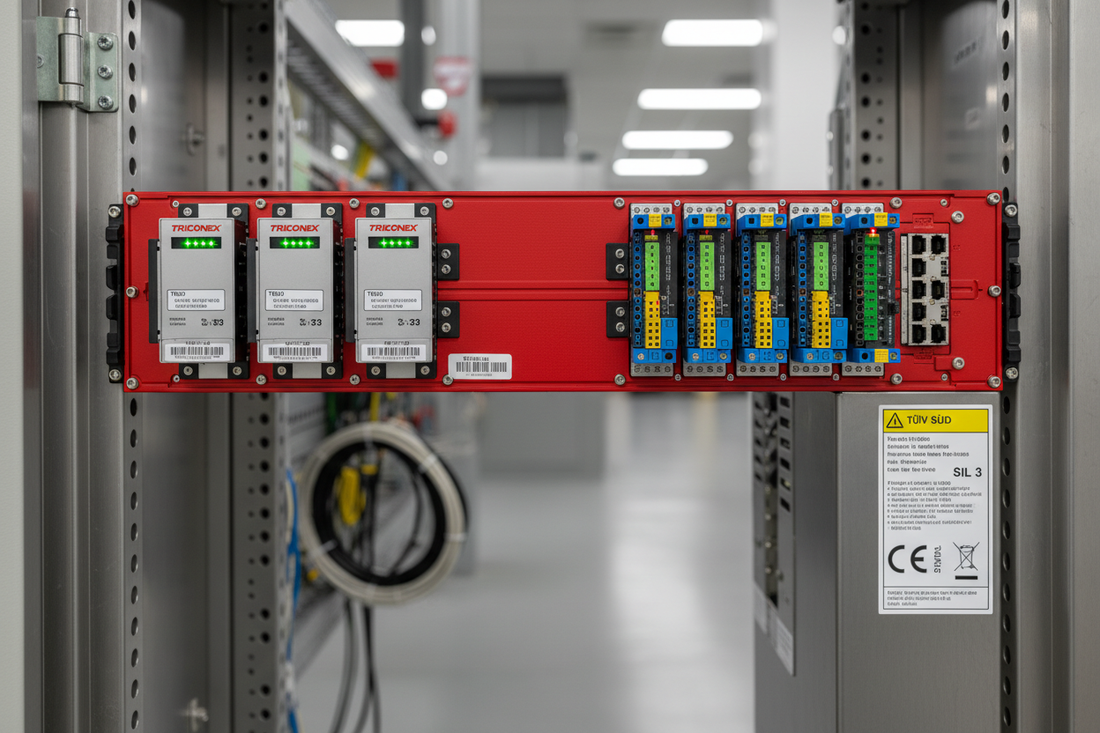

Triple Redundancy: The Last Line of Defense - Analyzing Triconex and ICS Triplex Safety in Extreme Environments

Trīskārša dublēšana: pēdējā aizsardzības līnija – Triconex un ICS Triplex drošības analīze ekstrēmos apstākļos

Augsta riska nozarēs — naftas pārstrādes rūpnīcās, jūras platformās, kodolobjektos un ķīmiskās pārstrādes rūpnīcās — drošības instrumentētā sistēma (SIS) ir galvenā barjera starp normālu darbību un katastrofālām situācijām. Kad procesa vadība neizdodas, SIS jāreaģē ar absolūtu pārliecību. Tieši šeit Triconex un ICS Triplex drošības sistēmas ir izveidojušās kā zelta standarts, pateicoties to Trīskāršās modulārās redundances (TMR) arhitektūrai.

SIL līmeņu infografikaDrošības instrumentēto sistēmu (SIS) izpratne

Drošības instrumentētā sistēma darbojas neatkarīgi no pamata procesa vadības sistēmas (BPCS). Kamēr jūsu DCS pārvalda parasto ražošanu, SIS uzrauga kritiskos parametrus un izpilda ārkārtas izslēgšanas secības, kad rodas bīstami apstākļi.

Starptautiskais standarts IEC 61508 definē drošības integritātes līmeņus (SIL) no SIL 1 līdz SIL 4, kur SIL 3 ir visizplatītākā prasība procesu rūpniecībā. SIL 3 sertifikācijas sasniegšanai nepieciešama kļūmes varbūtība pie pieprasījuma (PFD) mazāka par 0,001 — tas nozīmē, ka sistēmai jāreaģē pareizi 99,9% gadījumu, kad to pieprasa.

Gan Triconex (tagad Schneider Electric sastāvdaļa), gan ICS Triplex (Rockwell Automation) sasniedz SIL 3 sertifikāciju, pateicoties savam inovatīvajam TMR arhitektūras risinājumam.

TMR arhitektūras diagrammaTrīskāršā modulārā redundance (TMR): Inženierija bez kļūdām

Atšķirībā no vienkāršām rezerves sistēmām, kas izmanto rezerves komponentus, TMR izmanto trīs neatkarīgus apstrādes kanālus, kas darbojas vienlaikus. Katrs kanāls:

  • Saņem tos pašus ieejas signālus
  • Izpilda identisku loģiku neatkarīgi
  • Ģenerē izvades balsojumu
  • Piedalās 2 no 3 (2oo3) balsojumā

Vēlēšanas mehānisms salīdzina visus trīs izvades signālus. Ja viens kanāls neizdodas vai dod kļūdainu rezultātu, sistēma turpina darboties pareizi, izmantojot divus vienojošos kanālus. Šī arhitektūra nodrošina:

  • Kļūdu tolerance – Vienas kļūmes neapdraud drošību
  • Tiešsaistes remonts – Bojātos moduļus var nomainīt bez sistēmas izslēgšanas
  • Diagnostikas pārklājums – Nepārtraukta pašpārbaude atklāj slēptās kļūdas
  • Kopējās cēloņu imunitāte – Fiziska un elektriska izolācija novērš kaskādes kļūmes

Triconex drošības sistēmas: Pārbaudītas vissmagākajos apstākļos

Schneider Electric Triconex platforma ir aizsargājusi kritiskos procesus vairāk nekā 30 gadus. Sistēmas arhitektūra sastāv no vairākiem galvenajiem komponentiem:

Galvenie procesori

Katra Triconex sistēmas sirds ir tās TMR procesors. Mūsdienu uzstādījumos parasti izmanto Tricon CX vai vecākas paaudzes Tricon v10/v11 kontrolierus. Katrs procesora modulis satur trīs neatkarīgas CPU, kas paralēli izpilda drošības loģiku.

Komunikācijas moduļi

Integrācija ar rūpnīcas vadības sistēmām prasa izturīgas komunikācijas saskarnes:

  • Triconex 4354 TCM - Tricon komunikācijas modulis Modbus un patentētām protokolu sistēmām
  • Triconex 4609 ACM - Uzlabots komunikācijas modulis ar Ethernet/IP un OPC atbalstu
  • Triconex CM3201 - 4 portu seriālā saskarne vecāku sistēmu integrācijai

Ieejas/izvades moduļi

Triconex piedāvā plašu I/O moduļu klāstu katram sensora un izpildmehānisma tipam:

Digitālie ieejas moduļi:

  • Triconex DI3301 - Augstas blīvuma digitālās ieejas diskrētiem sensoriem

Digitālie izvades moduļi:

Analogā ieejas moduļi:

  • Triconex 3706 - 32 kanālu termopāru ieejas temperatūras uzraudzībai
  • Triconex T8830 - Uzticami 40 kanālu analogie ieejas signāli ar uzlabotu precizitāti

Analogā izvades moduļi:

  • Triconex 3481 - 4 kanālu SIL 3 analogie izvadi vadības vārstiem

Barošanas moduļi

Rezerves barošanas avoti nodrošina nepārtrauktu darbību:

Attālināta I/O paplašināšana

Sadalītām arhitektūrām Triconex 4201 RXM ļauj izvietot I/O līdz 12 kilometru attālumā no galvenā kontroliera, izmantojot optiskā šķiedra savienojumus.

ICS Triplex moduļiICS Triplex: Uzticama drošība kritiskajai infrastruktūrai

Rockwell Automation ICS Triplex Trusted platforma piedāvā līdzīgas TMR iespējas ar unikālām priekšrocībām noteiktās lietojumprogrammās. "Trusted" apzīmējums atspoguļo sistēmas sertifikāciju augstākajām drošības un aizsardzības prasībām.

Procesora arhitektūra

ICS Triplex piedāvā vairākas procesoru iespējas:

Sistēmas paplašināšana

Lielām instalācijām nepieciešama sadalīta apstrāde:

Specializēti uzraudzības moduļi

ICS Triplex izceļas turbomašīnu aizsardzībā:

I/O un komunikācija

2026. gada kiberdrošības prasības drošības sistēmām

IT un OT tīklu konverģence ir radījusi jaunas ievainojamības rūpnieciskajās vadības sistēmās. Pēdējie noteikumi — tostarp ES NIS2 direktīva un atjauninātie ISA/IEC 62443 standarti — nosaka pastiprinātu kiberdrošību drošības sistēmām.

Gan Triconex, gan ICS Triplex ir reaģējuši ar:

  • Droša palaišana – kriptogrāfiski parakstīta programmaparatūra novērš neatļautu koda izpildi
  • Lomu bāzēta piekļuves kontrole – detalizētas atļaujas konfigurācijas izmaiņu ierobežošanai
  • Audita žurnāls – pilnīgas sistēmas mijiedarbības ieraksti
  • Tīkla segmentācija – speciāli drošības tīkli, kas izolēti no biznesa sistēmām
  • Šifrēta komunikācija – TLS/SSL aizsardzība attālai piekļuvei

Vecākas instalācijas prasa aparatūras atjaunināšanu, lai atbilstu jaunajiem standartiem. Industrial Control Hub palīdz uzņēmumiem nodrošināt atbilstību, piegādājot gan vecās paaudzes moduļus pagaidu darbībai, gan modernus aizvietotājus ilgtermiņa drošībai.

Veco sistēmu izaicinājumi: EOL dilema

Daudzas Triconex un ICS Triplex instalācijas jau 15–25 gadus aizsargā kritiskos procesus. Lai gan sistēmas joprojām darbojas funkcionāli labi, daži komponenti ir sasnieguši ekspluatācijas beigu posmu:

  • Oriģinālie Tricon v9/v10 procesori
  • Agrīnas paaudzes komunikācijas moduļi bez mūsdienu protokoliem
  • Novecojuši I/O moduļi ar pārtrauktām sensora saskarnēm
  • Vecas barošanas bloki bez karstās nomaiņas iespējas

Pilnas SIS nomaiņa ir vairāku miljonu dolāru projekts, kas prasa:

  • Pilnīga drošības loģikas atkārtota validācija
  • Plaša rūpnīcas pieņemšanas testēšana (FAT)
  • Objekta pieņemšanas testēšana (SAT)
  • Regulatīvā apstiprināšana un dokumentācijas atjauninājumi
  • Paplašināta rūpnīcas apstāšanās pārejai

Daudziem objektiem praktiskāka pieeja ir uzturēt esošās sistēmas ar oriģinālām rezerves daļām, plānojot pakāpenisku migrāciju.

Kāpēc oriģinālām rezerves daļām ir nozīme drošības sistēmās

Atšķirībā no procesa vadības komponentiem, drošības sistēmas moduļiem jāuztur SIL sertifikācija. Nesertificētu vai viltotu detaļu izmantošana:

  • Atceļ sistēmas drošības sertifikāciju
  • Ievieš nezināmas kļūmju iespējas
  • Var pārkāpt apdrošināšanas prasības
  • Radīs regulatīvas atbilstības problēmas
  • Pakļauj objektu atbildībai negadījumu izmeklēšanās

Industrial Control Hub specializējas autentisku, sertificētu Triconex un ICS Triplex komponentu piegādē. Katrs modulis, ko mēs piegādājam:

  • Ietver oriģinālo ražotāja dokumentāciju
  • Ietver atbilstības sertifikātus
  • Veic funkcionālu testēšanu mūsu sertificētajā laboratorijā
  • Saglabā pilnu izsekojamību līdz oriģinālajām ražošanas partijām
  • Nodrošina garantijas segumu mieram

Reālas situācijas piemērs: jūras platformas ārkārtas izslēgšana

Apsveriet jūras naftas platformas ārkārtas izslēgšanas sistēmu (ESD). Triconex kontrolieris uzrauga:

  • Gāzes detektora sensori (uzliesmojošas un toksiskas)
  • Ugunsdetekcijas cilpas
  • Procesa spiediens un temperatūra
  • Naftas urbumu drošības vārsti
  • Sistēmas izpūšanas statuss

Kad rodas bīstami apstākļi — gāzes noplūde, ugunsgrēks vai procesa traucējumi — ESD ir jāveic:

  1. Aizver naftas urbumu drošības vārstus 2 sekunžu laikā
  2. Izolē procesa segmentus, izmantojot ārkārtas izolācijas vārstus
  3. Atspiež spiedienu skartajās zonās uz degšanas sistēmām
  4. Izslēdz rotējošo aprīkojumu
  5. Aktivizē ugunsdzēsības sistēmas
  6. Ieslēdz trauksmes signālus un uzsāk evakuācijas procedūras

TMR arhitektūra nodrošina, ka šī secība tiek izpildīta pareizi pat tad, ja ārkārtas situācijā viens procesora kanāls neizdodas. Vienas neveiksmīgas izslēgšanas izmaksas — dzīvību zaudējumos, vides bojājumos un aktīvu iznīcināšanā — pārsniedz ieguldījumus drošības sistēmas uzturēšanā.

Labākās prakses Triconex un ICS Triplex apkopei

Lai maksimāli palielinātu drošības sistēmas uzticamību:

  1. Uzturiet kritisko rezerves krājumu - Uzglabājiet vismaz vienu rezerves moduli katram jūsu sistēmas moduļa tipam
  2. Veiciet pārbaudes testus – izpildiet daļējas gājiena un pilnas funkcionalitātes testus saskaņā ar jūsu Drošības prasību specifikāciju
  3. Stratēģiski atjauniniet programmaparatūru – līdzsvarojiet drošības ielāpus ar risku ieviest jaunas problēmas
  4. Dokumentējiet visas izmaiņas – uzturiet detalizētus Vadības izmaiņu (MOC) ierakstus
  5. Apmāciet apkopes personālu – nodrošiniet, ka tehniķi saprot TMR principus un pareizas nomaiņas procedūras
  6. Uzraugiet diagnostikas trauksmes – nekavējoties reaģējiet uz kļūdu indikatoriem, lai saglabātu kļūdu noturību
  7. Plānojiet novecošanos – izstrādājiet 5–10 gadu sistēmas modernizācijas plānu

Izvēle starp Triconex un ICS Triplex

Abas platformas sasniedz SIL 3 sertifikāciju un piedāvā līdzvērtīgu uzticamību. Izvēle parasti balstās uz:

  • Esošā infrastruktūra – objekti ar Schneider DCS bieži dod priekšroku Triconex; Rockwell vietās priekšroka ICS Triplex
  • Lietojuma veids – ICS Triplex ir spēcīga pieredze turbomašīnu jomā; Triconex dominē petroķīmijā
  • Inženiertehniskā ekspertīze – pieejami apmācīti speciālisti un sistēmu integratori
  • Rezerves daļu pieejamība – ilgtermiņa atbalsts novecojušām komponentēm

Secinājums: Drošība nav kompromitējama

2026. gada regulatīvajā vidē sertificētu drošības sistēmu uzturēšana ir obligāta. Neatkarīgi no tā, vai izmantojat Triconex vai ICS Triplex platformu, piekļuve oriģinālajām rezerves daļām nodrošina jūsu pēdējās aizsardzības līnijas darbspēju.

Industrial Control Hub saprot drošības sistēmu komponentu kritisko nozīmi. Mēs uzturam plašu gan aktuālo, gan novecojušo moduļu krājumu, nodrošinot tehnisko ekspertīzi, lai palīdzētu pieņemt pamatotus lēmumus par remontu, modernizāciju un nomaiņu.

Negaidiet moduļa bojājumu, lai atklātu, ka jūsu drošības sistēma ir neaizsargāta. Sazinieties ar mums jau šodien, lai pārskatītu rezerves daļu krājumu un nodrošinātu jūsu objekta aizsardzību.
