Product Description
Өнімге шолу

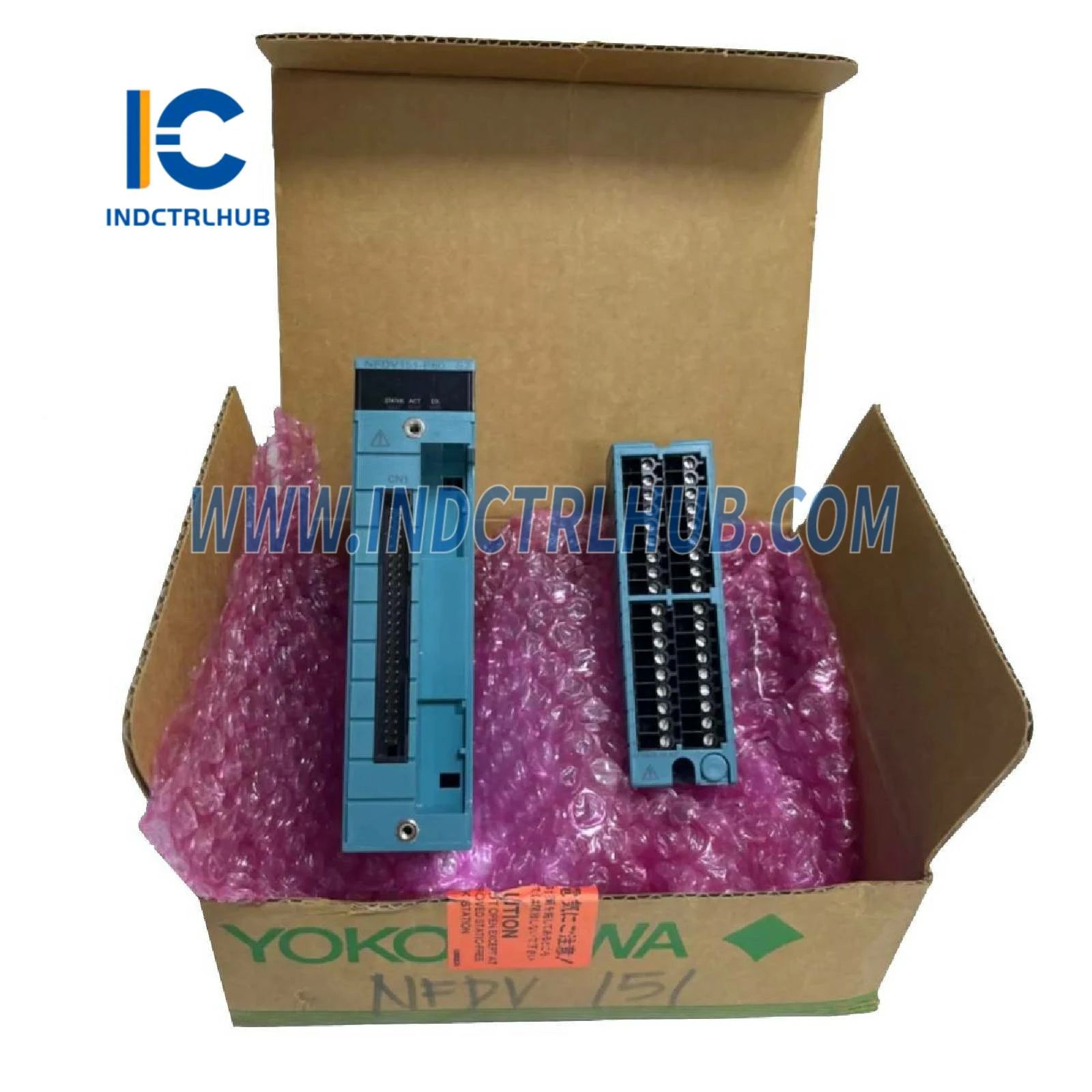

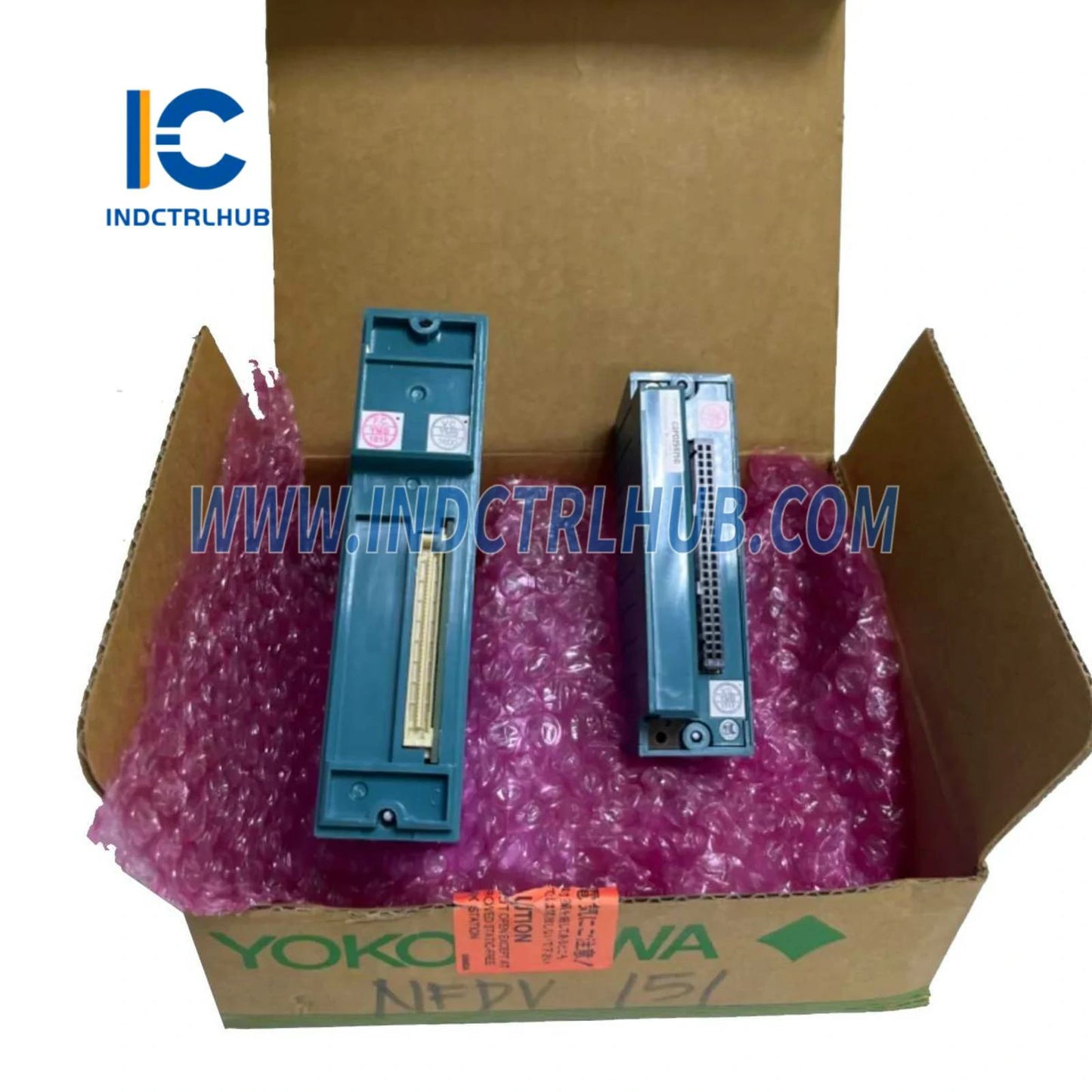

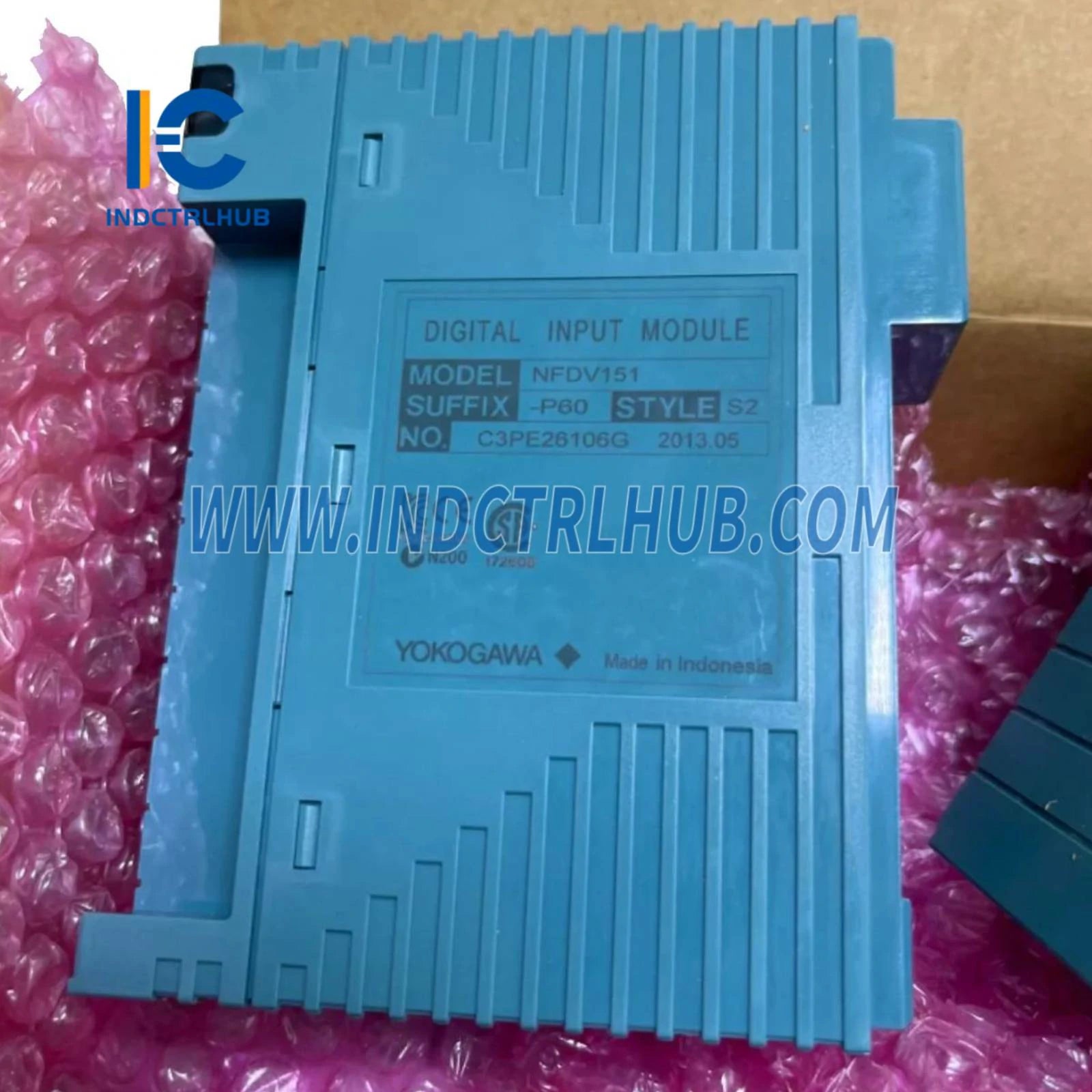

Yokogawa NFDV151-P60/B5S00 Сандық Кіріс Модулі - бұл Yokogawa-ның өнеркәсіптік басқару жүйелері, мысалы STARDOM немесе CENTUM VP үшін 32 арналы 24 В DC ҚОСУ/ӨШІРУ сигналдарын өңдеуге арналған берік және тиімді компонент. Бұл оқшауланған модуль күй кірісін анықтау және батырма шетін санау сияқты жетілдірілген функцияларды қолдайды, кіріс жауап беру уақыты 8 мс немесе одан аз және максималды ҚОСУ/ӨШІРУ циклі 25 Гц. Номиналды кіріс кернеуі 24 В DC, төзімді кернеуі 2000 В AC және максималды ток тұтынуы 500 мА (5 В DC) болып табылады, сенімді қосылу үшін қысымдық қысқыш терминал блогын (Модель: NFTB5S-00) қамтиды. Салмағы 0,3 кг, жарылысқа қарсы қорғанысы жоқ негізгі дизайнға ие, автоматтандыру қолданбаларында сенімді сандық кіріс өңдеуге оңтайландырылған.
Техникалық ақпарат
| Параметр | Техникалық сипаттамалар |
|---|---|
| Өндіруші | Yokogawa |
| Модель/Бөлім нөмірі | NFDV151-P60/B5S00 |
| Сипаттама | Сандық кіріс модулі |
| Модель | NFDV151 |
| Кіріс арналарының саны | 32 |
| Рейтингтелген кіріс кернеуі | 24 В ТК |
| Кіріс ҚОСУ Кернеуі | 18-ден 26,4 В DC |
| Енгізу ӨШІРУ кернеуі | 5.0 В ТК немесе одан аз |
| Енгізу тогы (рейтингтік енгізу кернеуінде) | 4.1 мА ± 20% / арна |
| Лезде рұқсат етілген максималды енгізу кернеуі | 30.0 V тұрақты ток |
| Төзімді кернеу | Енгізу сигналы мен жүйе арасында: 2000 В АС 1 минутқа Ортақтар арасында: 500 В АС 1 минутқа, әр 16-арналы ортақ минус (-) жағы |
| Функциялар | Жағдай енгізу Басу түймесін енгізу ҚОСУ/ӨШІРУ күйін анықтау функциясы Басу түймесінің шетін санау функциясы |
| Кіріс жауап беру уақыты | 8 мс немесе одан аз (жағдай енгізу үшін) |
| Минималды ҚОСУ анықтау уақыты | 20 мс (басу түймесін енгізу үшін) |
| Максималды ҚОСУ/ӨШІРУ циклі | 25 Гц (басу түймесін енгізу үшін) |
| Максималды Ток Тұтыну | 500 мА (5 В ТК) |
| Салмақ | 0.3 кг (0.66 фунт) |
| Сыртқы қосылу | Қысымдық қысқыш терминал, MIL коннекторлы кабель |
Арнайы конфигурация
- Модель/Бөлім нөмірі: NFDV151-P60/B5S00
- Конфигурация мәліметтері:
- Қосымша кодтар: -P (басу түймесінің шетін санау функциясымен), 6 (жағдай көрсеткіші бар және жарылысқа қарсы қорғанысы жоқ), 0 (негізгі тип)
- Опция коды: /B5S00 (Цифрлық үшін қысымдық қысқыш терминал блогымен [Модель: NFTB5S-00])
