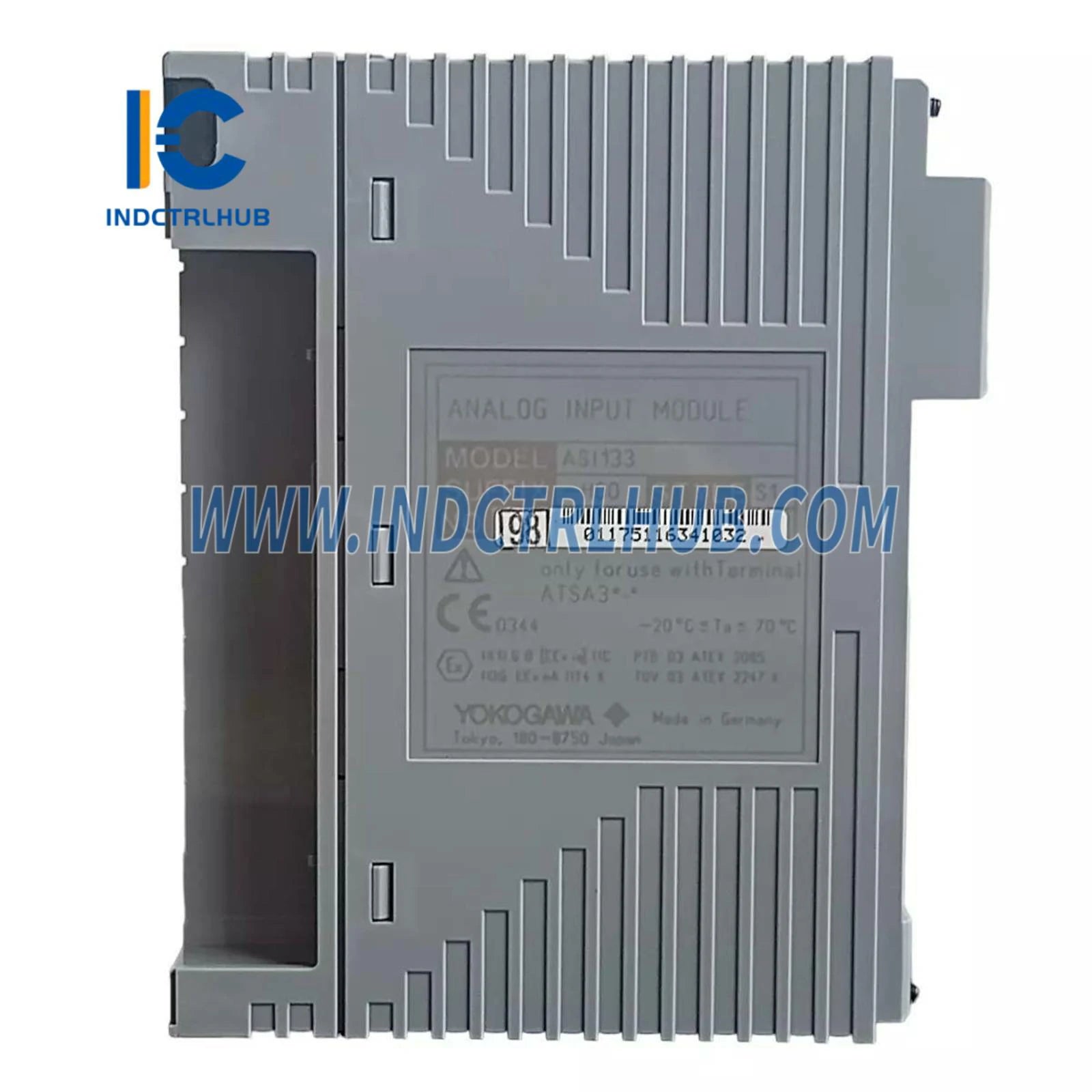

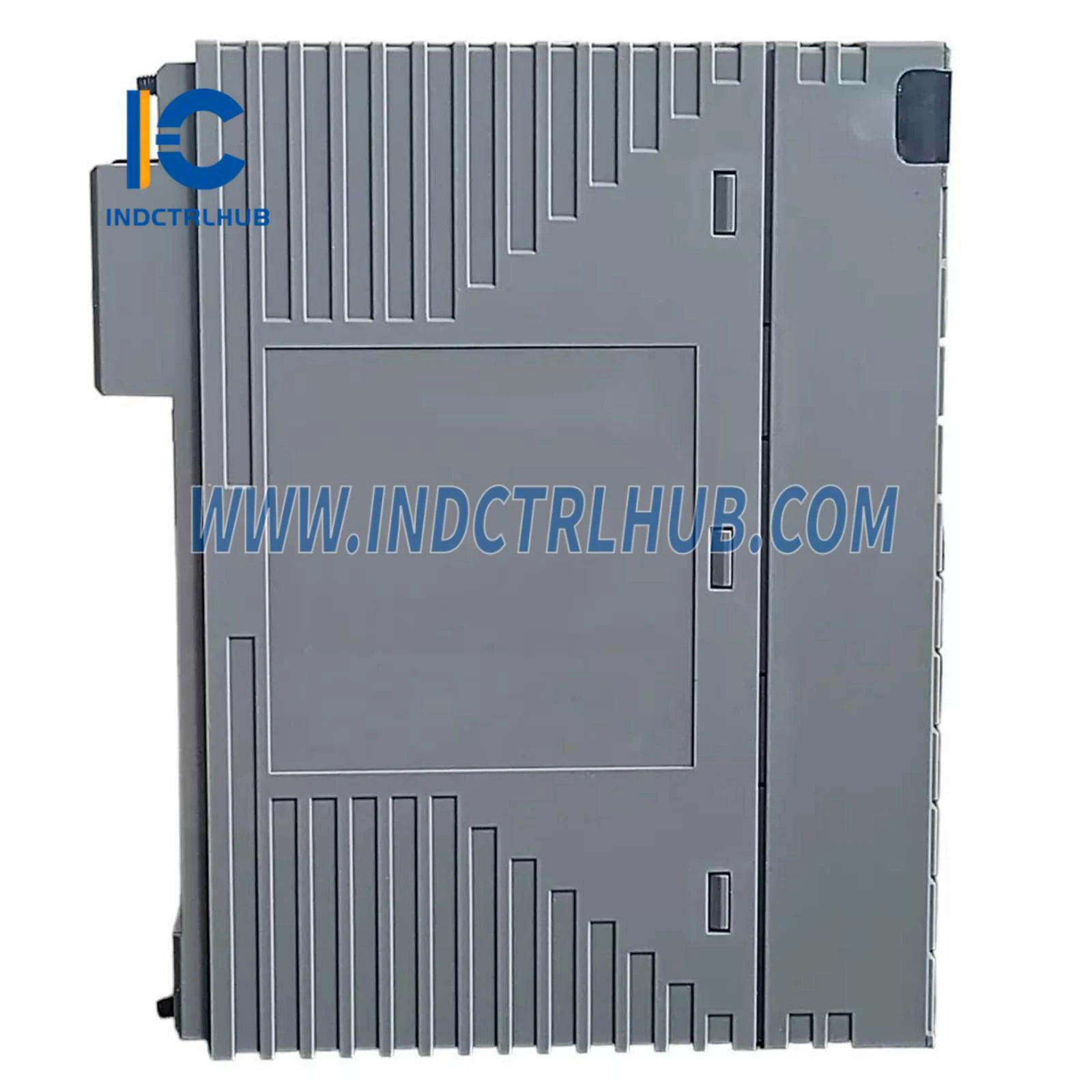

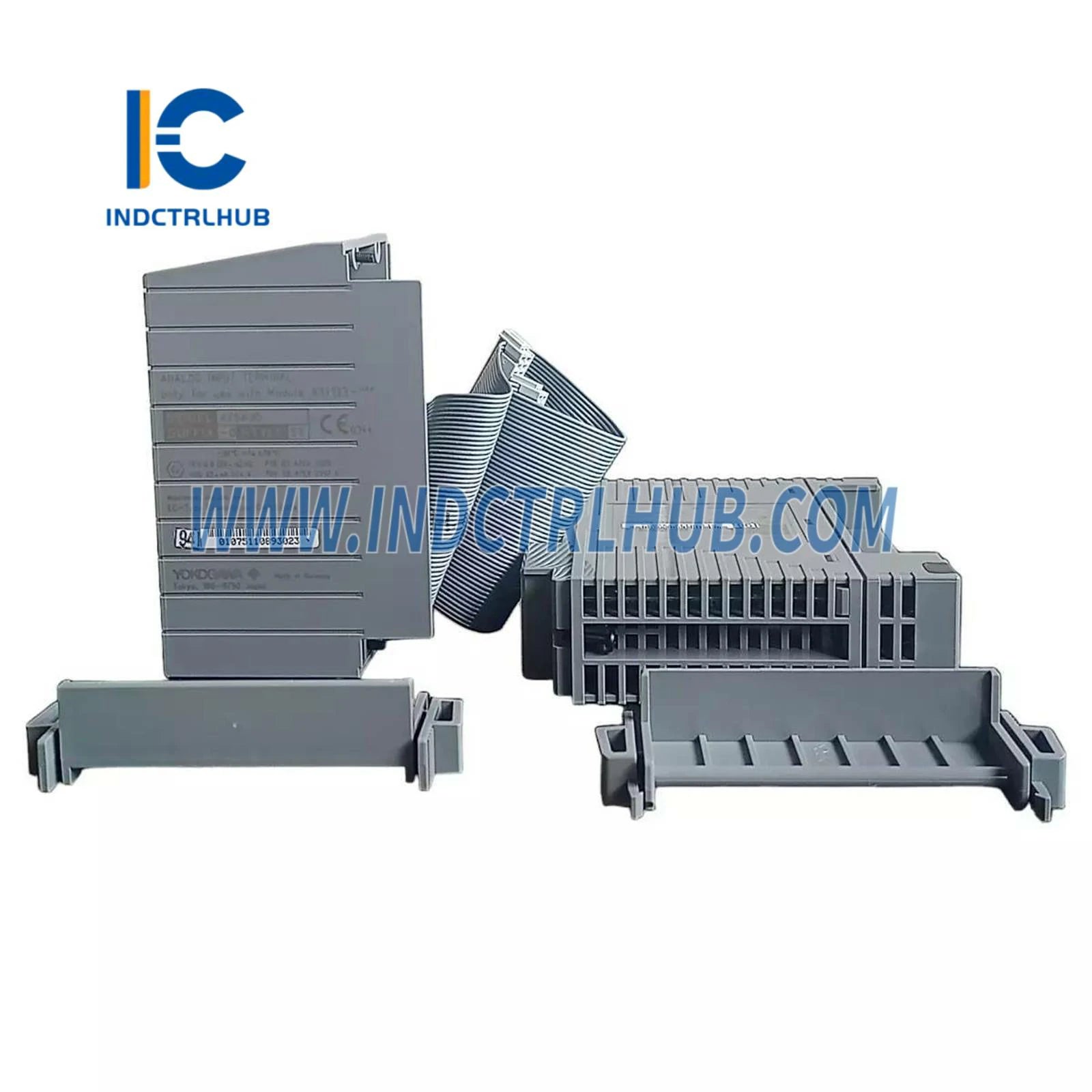

Yokogawa ASI133-H00/SA3S0 Құрылғыға Қосылған Кедергісі Бар Аналогтық Кіріс Модулі
Yokogawa ASI133-H00/SA3S0 Құрылғыға Қосылған Кедергісі Бар Аналогтық Кіріс Модулі
Manufacturer: Yokogawa
Product No.: ASI133-H00/SA3S0
Condition:Қорда 1000 бар
Product Type: Аналогтық кіріс модулі барынша кедергімен
Product Origin: Japan
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Қолдау
- 30 Күндік Қайтарулар
- Жылдам жеткізу
Өнімге шолу
Yokogawa ASI133-H00SA3S0 - кіріктірілген тосқауылымен аналогтық кіріс модулі, 4-тен 20 мА дейінгі сигналдардың 8 оқшауланған арнасын өңдеуге арналған. Ол HART байланысын, оқшауланған интерфейс тосқауылын және қысымдық қысқыш терминалды қамтиды, дәл ток кірісін өлшеуді талап ететін өнеркәсіптік қолданбалар үшін қауіпсіз және әмбебап шешім ұсынады.
Техникалық сипаттамалар
ASI133-H00SA3S0 аналогтық кіріс модулінің келесі техникалық сипаттамалары бар:
| Элемент | Техникалық сипаттама |
|---|---|
| Модель | ASI133 |
| Кіріс арналар саны | 8, оқшауланған |
| Кіріс сигналы | 4-тен 20 мА-ға дейін |
| Рұқсат етілген кіріс тогы | 22.5 мА |
| Төзімділік кернеуі | 1500 В айнымалы ток |
| Кіріс кедергісі | Қуат қосылғанда: 2 сымды үшін: 400 Ω (I=20 мА) ден 750 Ω (I=4 мА) дейін 4 сымды үшін: 485 Ω (I=20 мА) ден 925 Ω (I=4 мА) дейін Қуат өшірілгенде: 1 МΩ немесе одан үлкен |
| Дәлдік | ±16 мкА |
| Қадамдық жауап уақыты | 100 мс |
| Деректерді жаңарту периоды | 10 мс |
| Трансмиттер қуат көзі | 16 В тұрақты ток немесе одан жоғары (шығу тогының шегі: 20 мА) |
| 4-сымдық Таратқыш арқылы Терминалдарға Қолданылатын Максималды Қалыпты Режим Кіріс Кернеуі | 25 В |
| Қоршаған орта температурасының өзгеруінен туындайтын дрейф | ±16 µA/10 °C |
| Максималды ток тұтыну | 150 мА (5 В ТҚ) 450 мА (24 В ТК) |
| Салмақ | Шамамен 0.30 кг |
| Сыртқы қосылым | Қысым қыстырғыш терминал (ATSA3_) |
| HART байланысы | Қол жетімді |
| Бөгет түрі | Оқшауланған интерфейс |
Модель және Қосымша/Опция Кодтары
ASI133-H00SA3S0 келесі конфигурация мәліметтерін қамтиды:
| Санат | Толығырақ |
|---|---|
| Модель | ASI133 Құрылғыға Қосылған Барьері Бар Аналогтық Кіріс Модулі (4-тен 20 мА-ға дейін, 8-арналы, оқшауланған) (ISA Стандартты G3 опциясы және температура (-20 ден 70 °C дейін) опциясымен) |
| Қосымша кодтары |
|
| Опция кодтары |
|
