Product Description

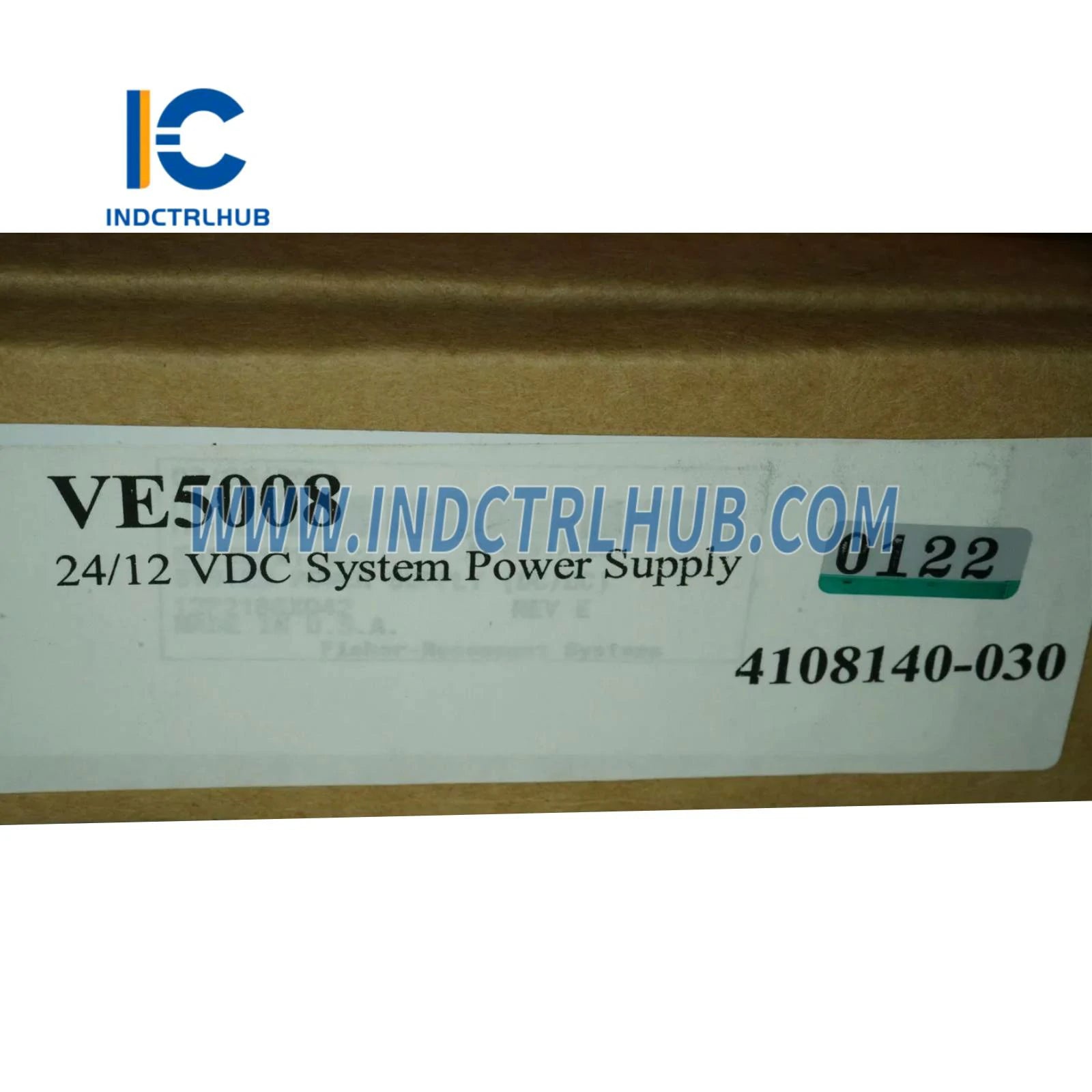

Emerson VE5008 DeltaV 24/12 VDC жүйелік қуат көзі
Emerson VE5008 — бұл DeltaV M-сериясы мен S-сериясы контроллерлеріне, I/O қосалқы жүйелеріне және байланыс интерфейстеріне тұрақты 12 VDC қуатын жеткізуге арналған жоғары тиімді DC-DC қуат көзі модулі. Бұл ықшам ауыспалы қуат көзі 24 VDC өріс қуатын тығыз реттелетін 12 VDC логикалық қуатқа түрлендіріп, процестік автоматтандыру орталарында маңызды басқару жабдығының сенімді жұмысын қамтамасыз етеді.
Күш түрлендіру және реттеу
Жетілдірілген ауыспалы режимді топологияға негізделген VE5008 толық жүктеме ауқымында ±2% шығыс кернеуін реттеуді сақтай отырып, >85% түрлендіру тиімділігін қамтамасыз етеді. Кең кіріс кернеу қабылдауы (18-30 VDC) ұзын кабельдердегі кернеу төмендеулерін және алаң қуат тарату жүйелеріндегі ауытқуларды шығыс тұрақтылығын бұзбай қабылдайды.
Негізгі электрлік сипаттамалар:
- Кіріс кернеуі: 24 VDC номиналды (18-30 VDC жұмыс диапазоны)
- Шығыс кернеуі: 12 VDC ±2% реттеу
- Шығыс тогы: 5А үздіксіз, 6А шың (1 минут)
- Шығыс қуаты: 60Вт үздіксіз рейтинг
- Тиімділік: Толық жүктемеде >85%, 50% жүктемеде >80%
- Тербеліс және шу: <100 mVpp (20 МГц өткізу жолағы)
- Уақытша жауап: 50% жүктеме қадамы үшін <50 mV ауытқу
- Қорғау уақыты: >20 мс толық жүктемеде (кіріс үзілуге төзімділік)
- Қосылу тогы: <10A шың (жұмсақ іске қосу схемасы)
- Изоляция: 1500 VDC кіріс пен шығыс арасында, 500 VDC шығыс пен шасси арасында
Қорғау және сенімділік ерекшеліктері
Артық токтан қорғау: Электрондық ток шектеу 110% номиналды шығыс кезінде іске қосылады, қысқа тұйықталу ақаулары немесе артық жүктеме жағдайларында зақымдануды болдырмайды. Ақау жойылғанда автоматты қалпына келтіру жұмысын қайта бастайды, қолмен қайта баптауды қажет етпейді.
Артық кернеуден қорғау: Кроубар схемасы ішкі реттегіш ақаулары кезінде шығыс кернеуін <15 VDC деңгейінде шектейді, сезімтал контроллер электроникасын артық кернеуден қорғау үшін.
Термиялық басқару: Интеграцияланған жылу таратқышы бар алюминий негізгі тақтасы 60°C қоршаған ортада толық жүктемеде қосылу температураларын 85°C төмен ұстайды. 95°C қосылу температурасында термиялық өшіру салқындату жүйесінің ақаулары кезінде ең жоғары қорғанысты қамтамасыз етеді.
Кіріс уақытша әсерлерге төзімділік: IEC 61000-4-2 стандартына сәйкес 100В/1мс шоқпары импульстері мен ±2 кВ ESD оқиғаларын жеңеді, моторлардың жиі іске қосылуы, дәнекерлеу жұмыстары және найзағай тудыратын уақытша әсерлер бар электрлік шуды өнеркәсіптік ортада жұмыс істеуді қамтамасыз етеді.
DeltaV жүйесін интеграциялау

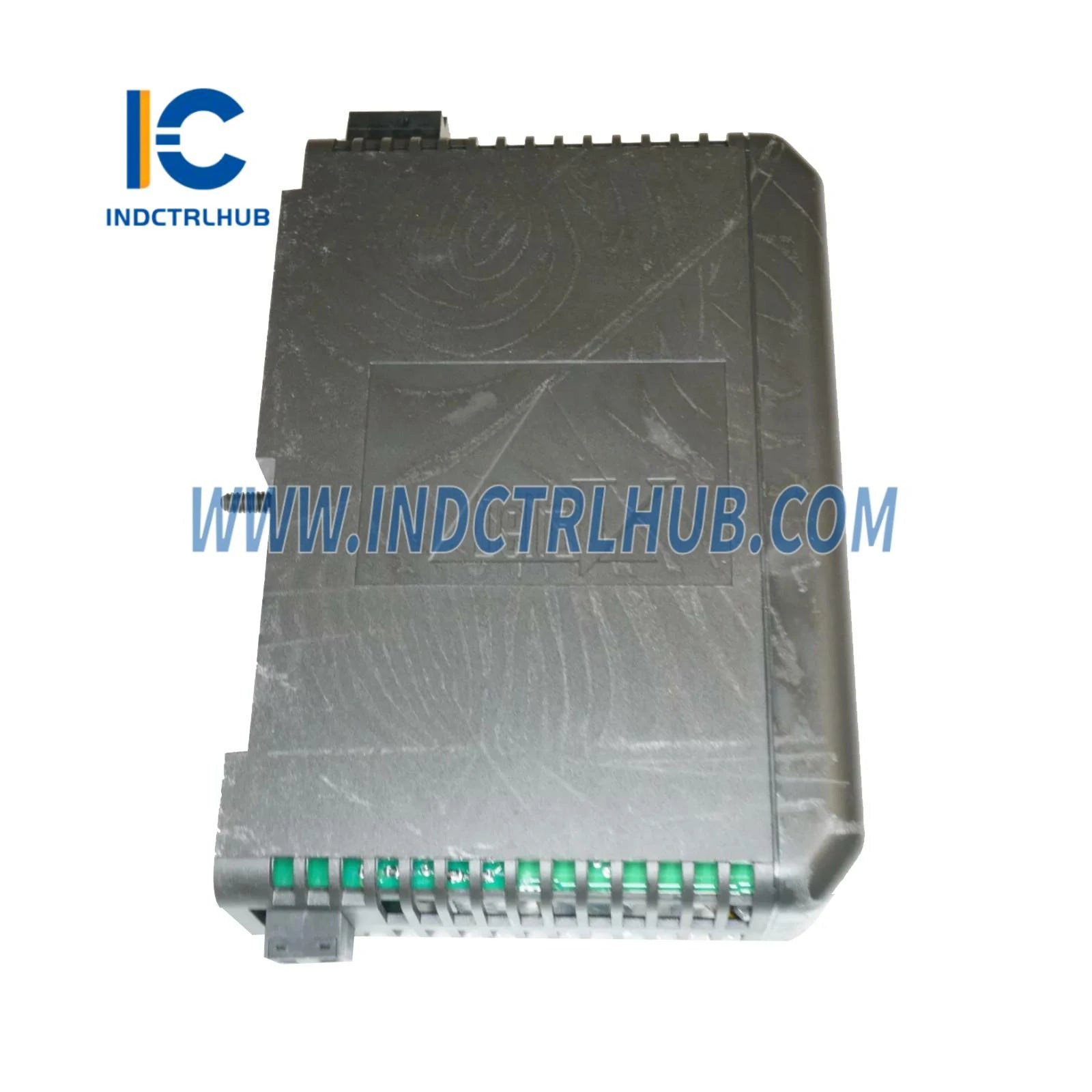

VE5008 DeltaV контроллер тасымалдағыштарына және I/O тіректеріне стандартты DIN-рейка немесе панельдік бекіткіштер арқылы тікелей орнатылады. Қосылатын терминал блоктары 12-24 AWG сымдарын алаң қуат байланыстары үшін қабылдайды, ал ішкі тарату автобусы сыртқы сымсыз контроллер ұяларына 12 VDC жеткізеді.
DeltaV аппараттық құралдарымен үйлесімді:
- M-сериялы басқару құрылғылары (MD, MD Plus, MQ)
- S-сериялы I/O қосалқы жүйелері (VE4003, VE4050 тасымалдаушылары)
- Қатынас интерфейстері (Ethernet, сериялы, HART мультиплексорлары)
- Оператор жұмыс орындары және инженерлік станциялар (қосымша қуат)
- Қосарланған басқару құрылғысының конфигурациялары (қосарланған қуат көздері архитектуралары)
Қолдану сценарийлері
Басқару құрылғысының қуат таратуы: Орталық қуат көздерінен 500 метрге дейінгі қашықтықтағы таралған I/O шкафтарындағы DeltaV басқару модульдеріне реттелген 12 VDC қуатын жеткізіңіз. Кең кіріс кернеу диапазоны ұзақ қашықтықтағы орнатуларда кабель кернеуінің төмендеуін өтейді.
Қосарланған қуат архитектуралары: Маңызды басқару қолданбаларында N+1 артықшылық үшін диод-OR конфигурациясымен параллельде екі VE5008 модулін орналастырыңыз. Автоматты жүктеме бөлу параллель қуат көздері арасында токтың тең бөлінуін қамтамасыз етеді.
Ретрофит және Brownfield жаңартулары: Ескі сызықтық қуат көздерін жоғары тиімді VE5008 модульдерімен ауыстырып, жылу бөлінуін 60% азайтып, DeltaV орнатуларындағы энергия тұтынуды төмендетіңіз.
Қауіпті аймақтарға орнату: 2-ші аймақ/2-ші бөлімге жататын жерлерде тиісті қаптамалармен орнатылады, үлкен трансформаторлы қуат көздері үшін жарылысқа төзімді қораптарды қажет етпей жергілікті қуат түрлендіруді қамтамасыз етеді.
Орнату және іске қосу

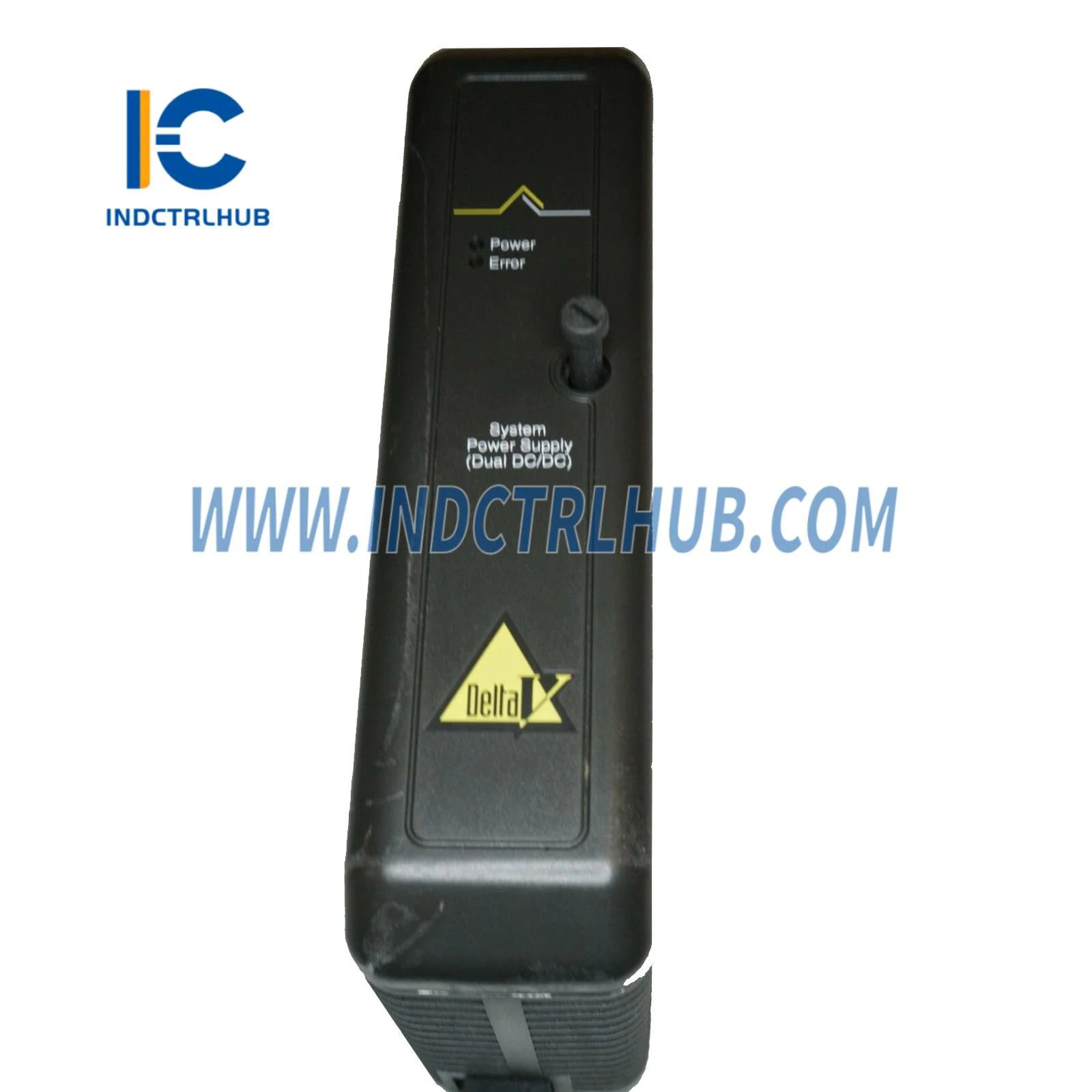

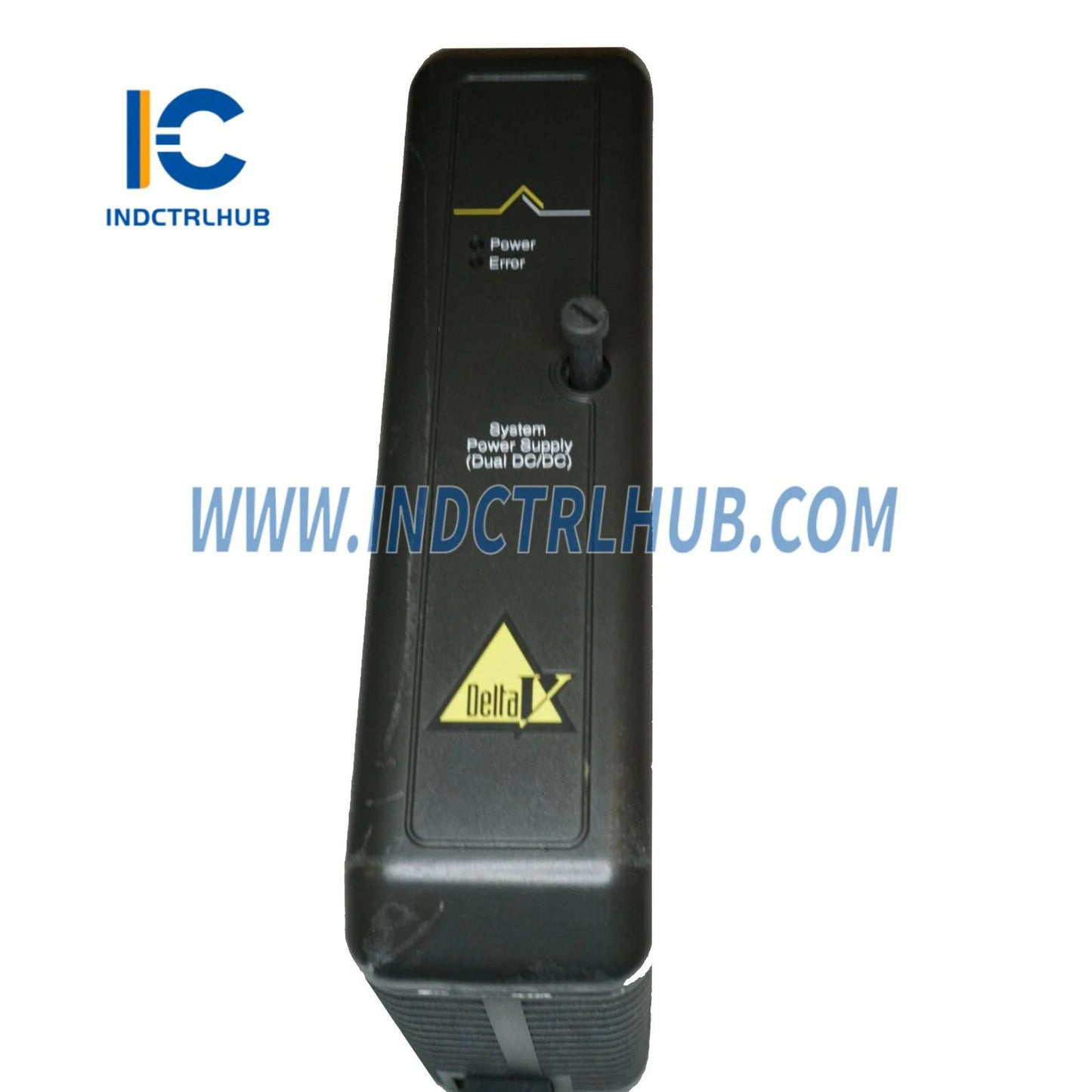

Компактты өлшемдері (120мм × 80мм × 40мм) кеңістігі шектеулі басқару шкафтары мен жинақтау панельдеріне орнатуға мүмкіндік береді. LED күй индикаторлары кіріс қуатының бар-жоғын, шығыс кернеуінің реттелуін және ақау жағдайларын бірден көруге мүмкіндік береді.
Алдын ала сымдалған шығыс сымдары DeltaV тасымалдаушыларға қосылуды жеңілдетеді, орнату уақытын алаңда сымдалған баламаларға қарағанда 40% қысқартады. Алып тасталатын терминал блоктары соңғы орнатудан бұрын үстелдік тестілеу мен алдын ала іске қосу тексеруін жүргізуге мүмкіндік береді.
DeltaV қуат көздерімен байланысты өнімдер
| Өнім моделі | Сипаттама | Өнімге сілтеме |
|---|---|---|
| VE5008 KJ1501X1-BC2 | Жүйелік қосарланған DC қуат көзі (толық жинақ) | Өнімді қарау |
| VE5109 | DeltaV жүйелері үшін DC-DC қуат көзі модулі | Өнімді қарау |
| KJ150X1-BC2 | DeltaV жүйесінің қосарланған тұрақты ток қуат көзі | Өнімді қарау |
Сапа және сәйкестік
ISO 9001 сапа стандарттарына сәйкес өндірілген, 100% функционалдық тестілеу және күйдіру арқылы растау жүргізілген. UL 508, CSA C22.2, CE белгілеу және RoHS директиваларына сәйкес келеді. MIL-HDBK-217F есептеулері бойынша 40°C орташа температурада MTBF 200,000 сағаттан асады.
Өндірістік ақаулар мен өнімділік сипаттамаларын қамтитын 24 айлық кепілдікпен қамтамасыз етілген. Ғаламдық техникалық қолдау жүйені біріктіру мәселелері бойынша қолданбалы инженерлік көмек, жүктеме есептеулері және ақауларды жою бойынша нұсқаулықтар ұсынады.
