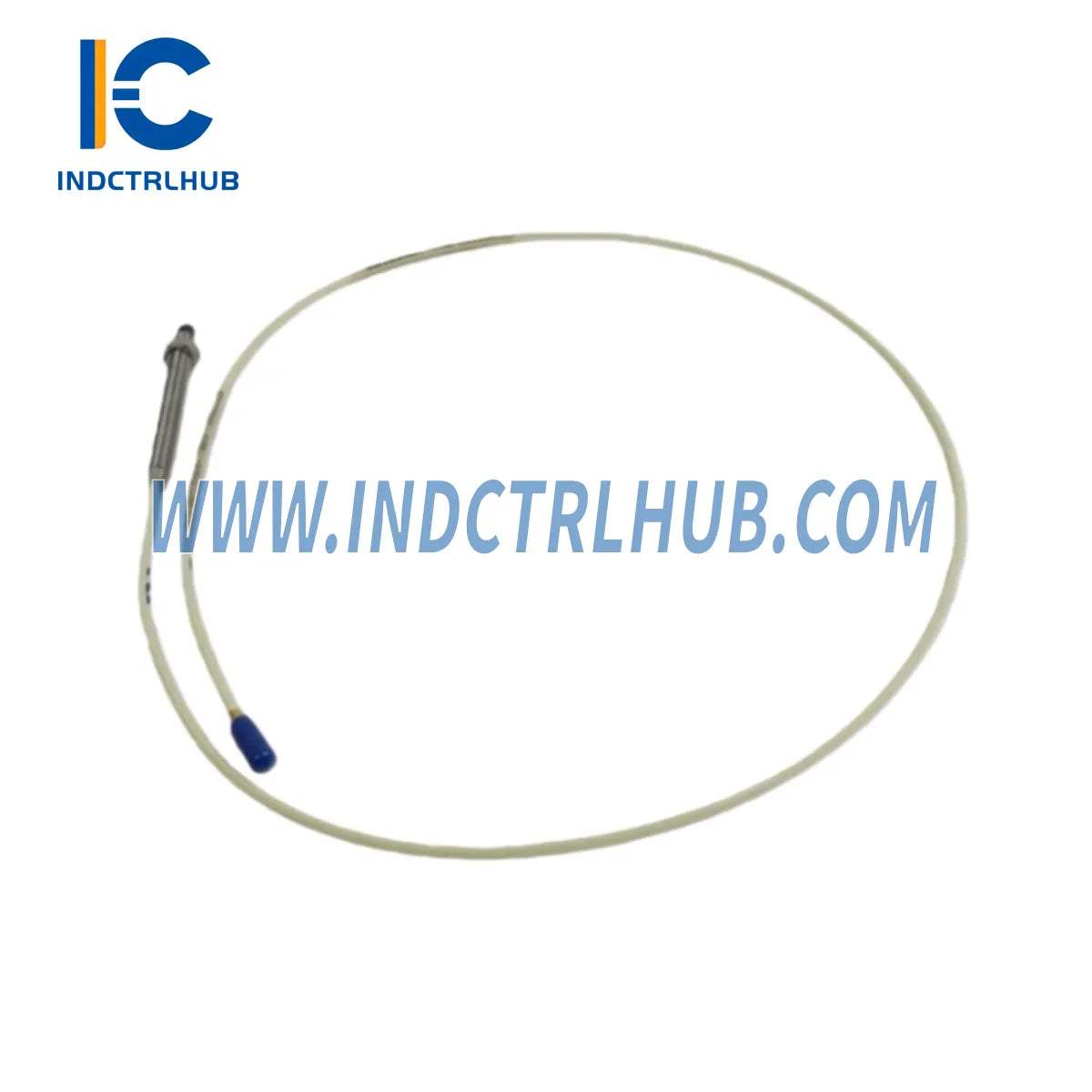

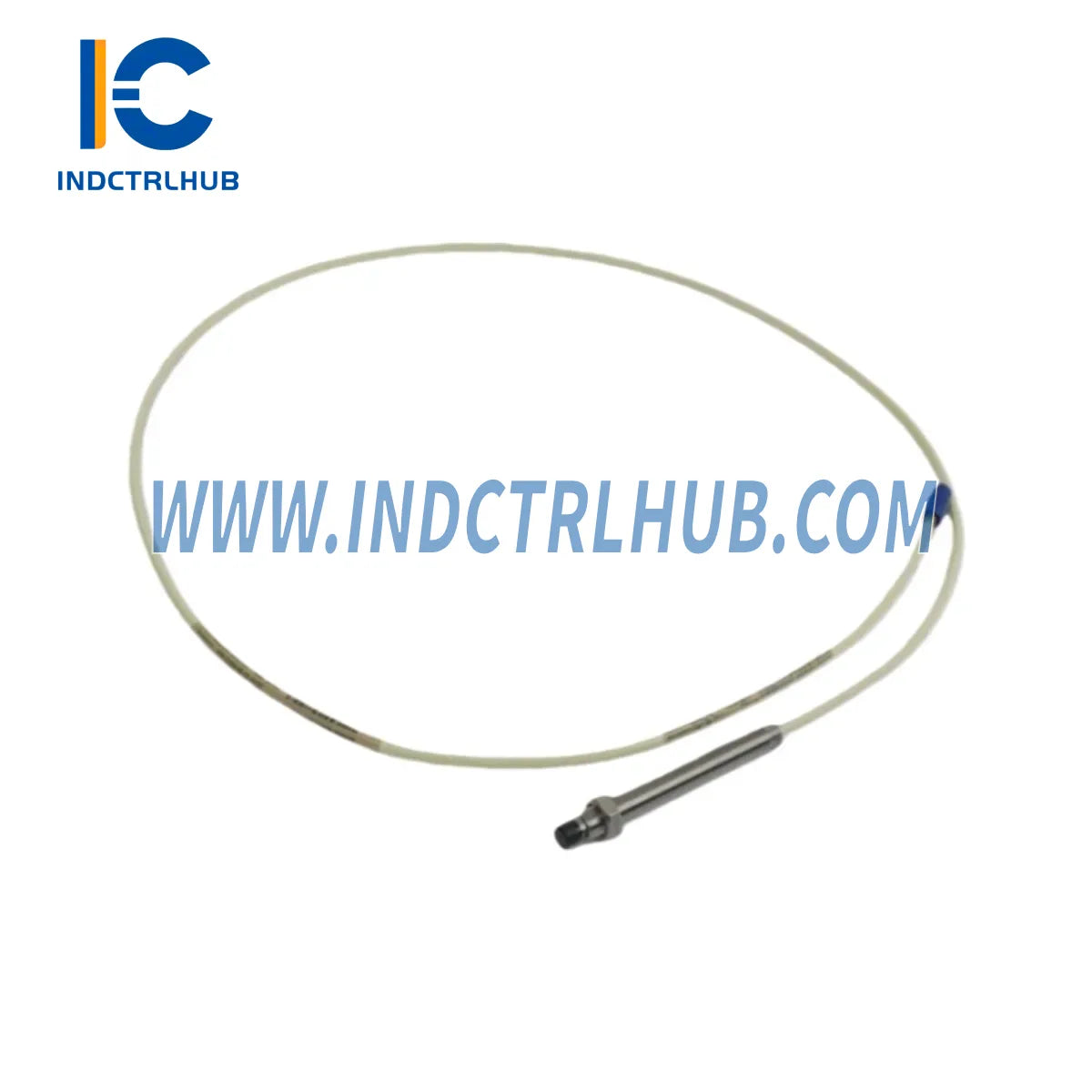

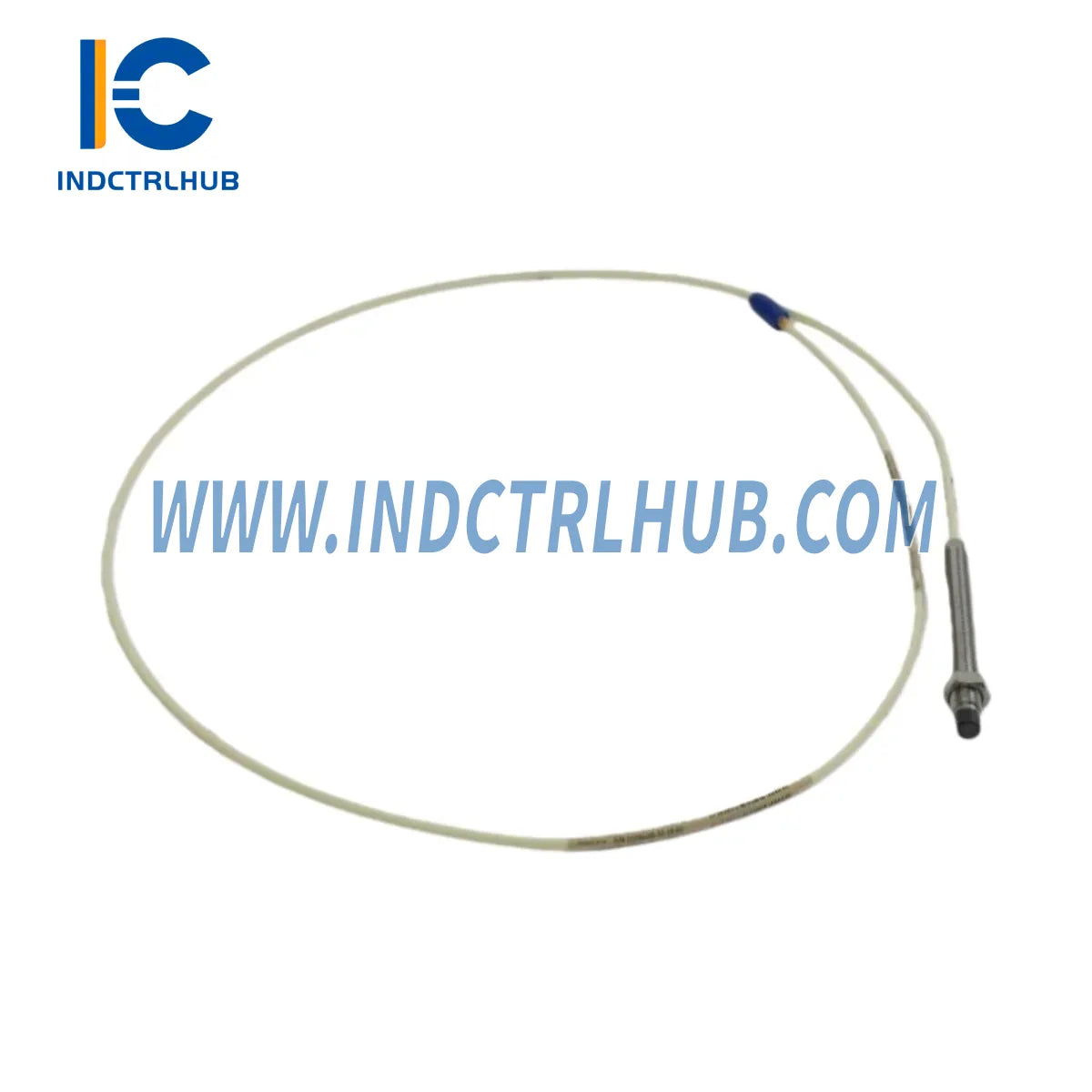

Bently Nevada BA21504-00-08-10-02 Ауыстыру/Жаңарту Шешімі 21500 Сериялы Стандартты Орнату Зондтары үшін — Тегіс Өту, Үзіліссіз Жұмыс
Bently Nevada BA21504-00-08-10-02 — ескі 21500 сериялы зондтарды ауыстыруға арналған өнеркәсіптік стандартты орнату проксимити зонд. Қартайған машиналарды қорғау жүйелерін жаңартсаңыз да, өмірлік мерзімі аяқталған хабарламасына жауап берсеңіз де, бұл зонд қымбат механикалық өзгерістер мен жүйені қайта баптаусыз тегіс көшу жолын қамтамасыз етеді. Мұнай-газ, электр энергиясын өндіру және мұнайхимия салаларындағы айналмалы машиналарға арналған BA21504-00-08-10-02 Bently Nevada Proximitor® драйверлері мен 3500 сериялы мониторинг тіректерінің толық сигнал сәйкестігін сақтайды — сіздің инвестицияңызды қорғай отырып, жүйенің сенімділігін арттырады.
Сәйкестік Салыстыру Кестесі
| Параметр | Ескі 21500 Сериялы Зонд | BA21504-00-08-10-02 (Ауыстыру) |
|---|---|---|
| Орнату Түрі | Стандартты Орнату | Стандартты Орнату (Тікелей Сәйкес) |
| Жіп Өлшемі | M10 × 1 | M10 × 1 |
| Зонд Ұзындығы | 8 мм ұшы | 8 мм ұшы |
| Кабель Ұзындығы | 1.0 м | 1.0 м |
| Қосқыш Түрі | Стандартты BNC | Стандартты BNC (Сәйкес) |
| Жұмыс Аралығы | 0.25 – 2.25 мм | 0.25 – 2.25 мм |
| Масштаб Факторы | 7.87 В/мм | 7.87 В/мм |
| Драйвер Сәйкестігі | 3300 / 3500 Проксимитор | 3300 / 3500 Проксимитор (Расталған) |
| Кепілдік | Әртүрлі / Мерзімі Өткен | Жеткізу Күнінен 12 Ай |
Барлық ауыстыру бірліктері 12 Айлық Кепілдікпен жеткізіледі, ол өндірістік ақаулар мен сигнал өнімділігінің ауытқуларын қамтиды. Толық шарттар үшін төмендегі Кепілдік Кепілдігі бөлімін қараңыз.
Үздіксіз Жаңарту Шешімдері — Көшіруге Дайын Қосалқы Компоненттер
Егер сіз ескі 21500 сериялы зондты BA21504-00-08-10-02 зонымен ауыстырсаңыз, толық жүйені көшіру үшін келесі қосалқы компоненттерді тексеріп, қажет болса жаңарту керек. Сәйкес келмейтін кабельдер немесе ескірген драйверлер зондты ауыстырғаннан кейін жалған дабылдар мен сигнал ауытқуларының негізгі себебі болып табылады — оларды алдын ала шешіңіз:
- Ұзарту Кабельдері (3300 XL Сериясы): Ұзарту кабеліңіздің жаңа зондтың импеданс профиліне сәйкес келетініне көз жеткізіңіз. Bently Nevada 330130-040-03-CN Ұзарту Кабелі (3300 XL 4м Қорғалған) және Bently Nevada 330854-080-24-CN Ұзарту Кабелі (3300 XL 25мм 8м) стандартты орнатулардың көпшілігіне сәйкес келетіні расталған нұсқалар.
- NSv Ұзарту Кабельдері: NSv негізіндегі сигнал тізбектері үшін, толық өлшеу тізбегіндегі сигнал тұтастығын сақтау үшін Bently Nevada 330930-065-00-CN Ұзарту Кабелі (3300 NSv 6.5м) немесе Bently Nevada 330930-060-00-05 NSv Кабелі (6м Ұзарту) жаңартыңыз.
- Proximitor I/O модульдері: I/O модульдің микробағдарламасының жаңартылғанына көз жеткізіңіз. Bently Nevada 3500/40M Proximitor монитор (4-арналы діріл I/O) және Bently Nevada 170180-01-05 Екі Proximitor I/O модулі (ATEX аймағы 0/1) осы зонд сериясы үшін ұсынылатын драйвер модульдері болып табылады.
- Кері орнатылған зондтар (қатарлас өлшеу нүктелері): Егер машинаңызда қатарлас кері орнатылған өлшеу нүктелері болса, оларды бір уақытта Bently Nevada 330907 3300 NSv Кері орнатылған зонд немесе Bently Nevada 330906-02-12-05-02-00 3300 NSv Кері орнатылған жақындық зондымен стандарттаңыз.
- Keyphasor аяқтау блогы: Толық 3500 ретті көшіру кезінде Bently Nevada 3500/25 128718-01 Keyphasor сыртқы аяқтау блогының жаңартылған зонд сигнал тізбегін қолдау үшін дұрыс нұсқада екеніне көз жеткізіңіз.
- Қосылу кабелі: Қондырылым кезінде акселерометр негізіндегі арналар аралық тексеру үшін Bently Nevada 16710-25 Қосылу кабелі 25ft сенімді сынақ байланыс жолын ұсынады.
Ретрофит бойынша нұсқаулық FAQ
- Q1: Қолданыстағы зонд ұстағышы немесе тіреуішін өзгертпей BA21504-00-08-10-02 орната аламын ба?
- Иә. BA21504-00-08-10-02 M10 × 1 жіп және стандартты орнату геометриясын 21500 сериясының бұрынғы нұсқасымен бірдей пайдаланады. Машина жасау немесе тіреуішті өзгерту қажет емес — бұл тікелей механикалық ауыстыру.
- Q2: Қолданыстағы 3300 немесе 3500 Proximitor драйверімді ауыстырғаннан кейін қайта калибрлеу қажет пе?
- Көп жағдайда жоқ. BA21504-00-08-10-02 бастапқы зондпен бірдей 7.87 В/мм шкала коэффициенті мен саңылау ауқымын сақтайды. Дегенмен, орнатудан кейін сигнал тізбегінің тұтастығын растау үшін драйвер шығысында саңылау кернеуін тексеруді ұсынамыз (мақсат: номиналды саңылауда −10.0 ВТК ± 0.5 В).
- Q3: Ұзартқыш кабельді қайта қосқанда дұрыс сымдар реті қандай?
- Зонд коаксиалды сигнал жолын пайдаланады: орталық өткізгіш = сигнал, сыртқы қорғаныс = жер/қайтару. BNC қосқышының толық орнатылғанына және құлыптау сақинасының саусақпен қатайтылғанына көз жеткізіңіз. Артық қатайтпаңыз. Қозғалтқышты қосар алдында қорғаныс үздіксіздігін мультиметрмен тексеріңіз.
- Q4: Менің машинамда радиалды бос орын шектеулі. Датчик денесі сол физикалық кеңістікке сыйа ма?
- BA21504-00-08-10-02 8 мм белсенді ұшымен және 21500 сериясының форм-факторымен сәйкес стандартты дене диаметрімен жабдықталған. Егер орнату кезінде датчик ұшынан 15 мм-ден аз радиалды бос орын болса, тапсырыс бермес бұрын сәйкестігін растау үшін техникалық топқа [email protected] мекенжайы арқылы хабарласыңыз.
- Q5: Бұл датчик ATEX сертификатталған корпустармен немесе қауіпті аймақтарда қолдануға бола ма?
- BA21504-00-08-10-02 стандартты өнеркәсіптік ортаға арналған. ATEX Zone 0/1 қауіпті аймақтарда қолдану үшін оны Bently Nevada 170180-01-05 ATEX сертификатталған Екі Proximitor I/O Модулі арқылы жұптастырып, орнатуыңыздың жергілікті Ex сертификаттау талаптарына сай екеніне көз жеткізіңіз.
- Q6: Орнатудан кейін датчиктің дұрыс жұмыс істейтінін қалай растауға болады?
- Proximitor драйверін қосып, драйвердің шығыс терминалында тұрақты ток шығыс кернеуін өлшеңіз. Номиналды ауа саңылауында (әдетте 1.0–1.5 мм) шығыс −9.5 ВDC мен −10.5 ВDC аралығында болуы керек. Бұл диапазоннан тыс кез келген көрсеткіш саңылауды реттеу немесе кабель ақауын білдіреді, оны машинаны қызметке қайтармас бұрын түзету қажет.
Кепілдік кепілі
Industrial Control Hub жеткізген әрбір Bently Nevada BA21504-00-08-10-02 бірлігі расталған жөнелту күнінен бастап 12 айлық кепілдікпен қамтылады. Бұл кепілдік мыналарды қамтиды:
- Материалдар мен өндіріс ақаулары
- Қалыпты жұмыс жағдайында көрсетілген шкала коэффициентінен ±5%-тен асатын сигнал шығысының ауытқуы
- Қате орнатудан немесе механикалық зақымданудан туындамаған коннектор мен кабельдің бүтіндігінің бұзылуы
Кепілдік шектеулері: Қате орнатудан, сұйықтықтарға немесе IP спецификациясынан тыс ортаға ұшыраудан, рұқсатсыз өзгерістерден немесе көрсетілген саңылау диапазонынан (0.25–2.25 мм) тыс қолданудан туындаған физикалық зақым кепілдікті жояды.
Талап беру тәртібі: Кепілдік талапты бастау үшін тапсырыс нөміріңізді, орнату күнін және анықталған ақаудың сипаттамасын [email protected] мекенжайына жіберіңіз. Біздің техникалық топ 2 жұмыс күні ішінде Қайтару Тауарға Рұқсат (RMA) нөмірі мен қайтару жөнелту нұсқауларын береді. Ақаулы зат алынғаннан кейін 5–7 жұмыс күні ішінде ауыстыру бірліктері жіберіледі.
