Product Description

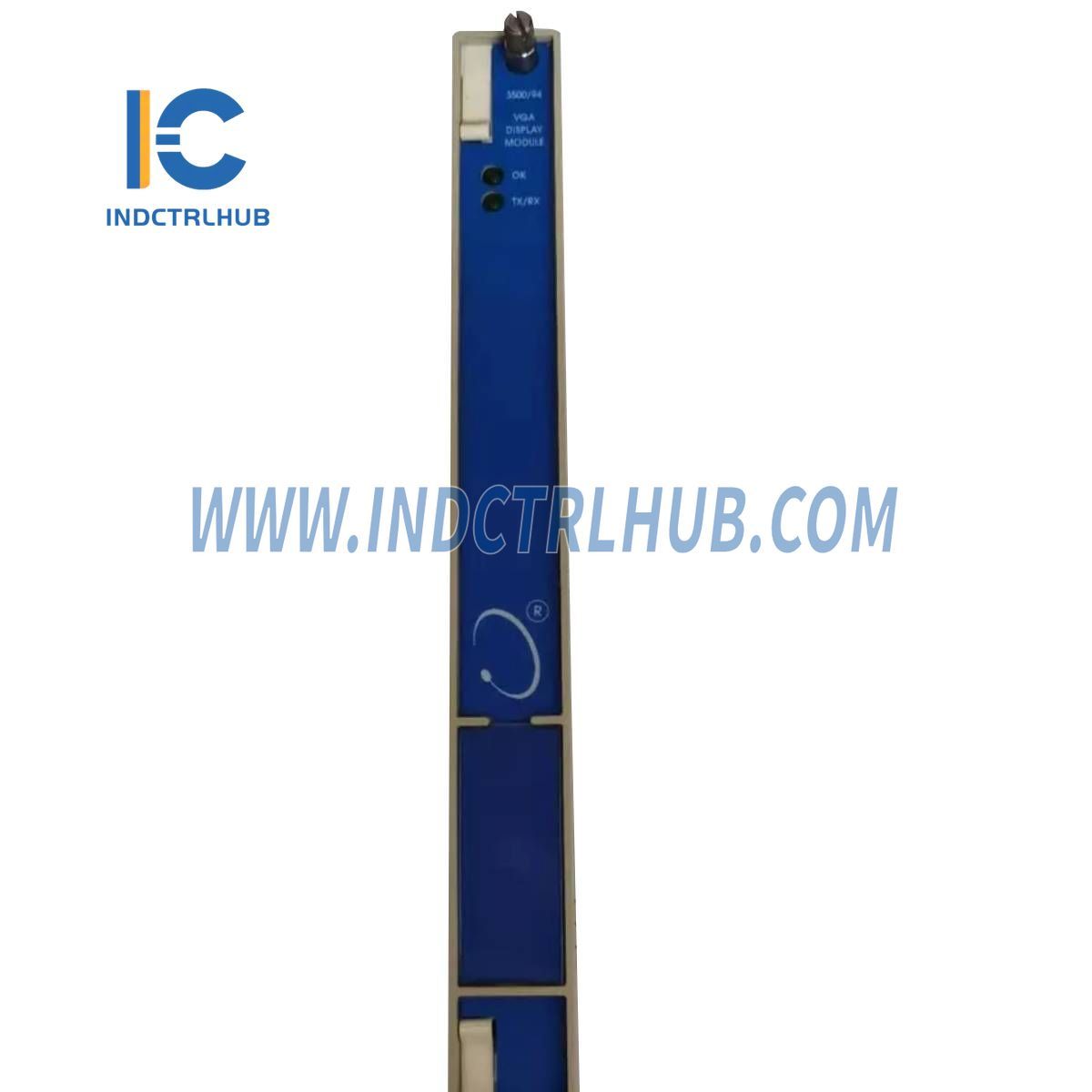

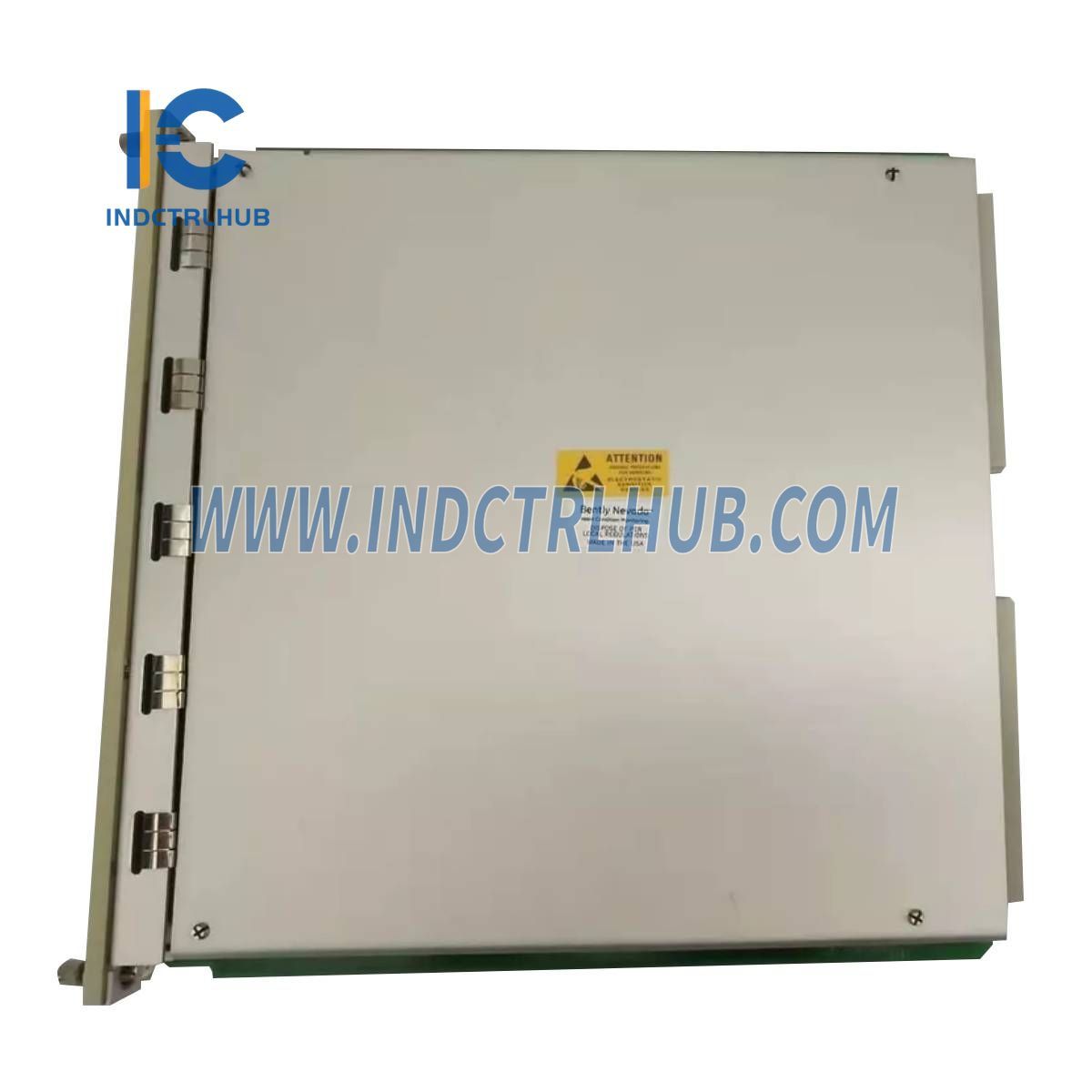

Өнім туралы ақпарат: Bently Nevada 3500/94 VGA Display Monitor
| Өндіруші | Bently Nevada (Baker Hughes компаниясының бизнесі) |
|---|---|
| Серия | 3500/94 |

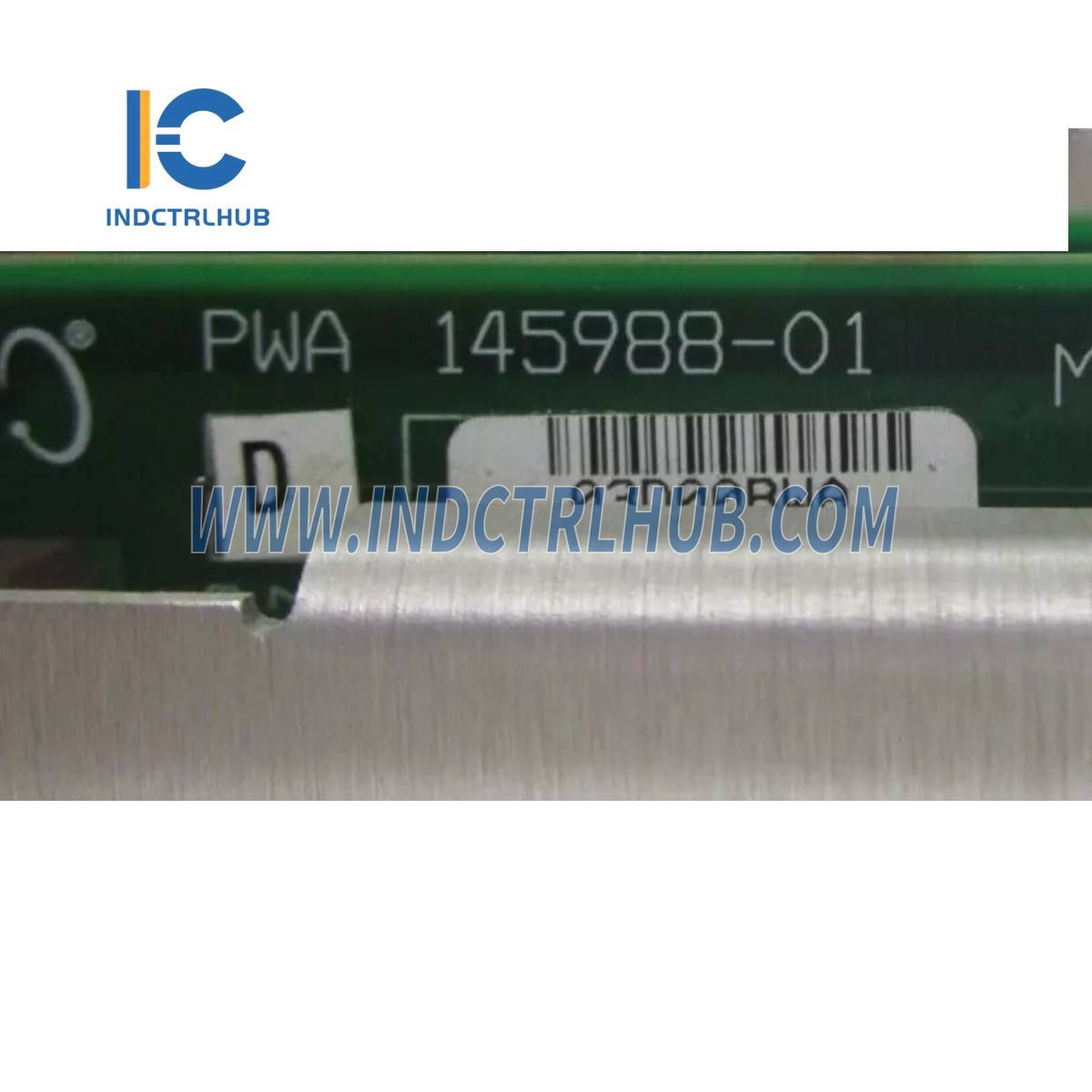

| Модель/Бөлім нөмірі | 3500/94 145988-01 |
| Модель түрі | VGA Дисплей Мониторы |
Жалпы Сипаттама
3500/94 VGA Display Monitor Bently Nevada-ның 3500 сериялы машина қорғау жүйесінің бөлігі болып табылады. Бұл модуль жүйенің әртүрлі параметрлерін, соның ішінде жүйе және дабыл оқиғаларының тізімдерін, барлық модуль және арна деректерін, сондай-ақ нақты уақыттағы дабыл/жақсы күйін графикалық интерфейсте көрсетеді. Құрылғы операторға машинаның жағдайын тиімді бақылау және басқару үшін тоғыз арнайы дисплей опциясын ұсына алады.
Негізгі техникалық сипаттамалар
| Техникалық сипаттама | Толығырақ |
|---|---|
| Қуат тұтыну | Максимум 4.6 ватт. |
| Кірістер | I/O және сенсорлық контроллер деректері үшін RS232 порты. |
| Шығыстар | |
| OK жарықдиоды | Модульдің дұрыс жұмыс істеп тұрғанын көрсетеді. |
| TX/RX жарықдиоды | Жүйе модульдері арасындағы байланысты көрсетеді. |
| VGA порты | Дисплейге арналған аналогтық қызыл, жасыл, көк және синхрондау сигналдары. |
| Алдыңғы порт | 24 Vdc қуат шығысы, VGA сигнал шығысы, сенсорлық командалар кірісі. |
Қоршаған орта шектері
| Қоршаған орта жағдайы | Шектеулер |
|---|---|
| Жұмыс температурасы | -20°C-тан 65°C-қа дейін (-22°F-тан 149°F-қа дейін) |
| Сақтау температурасы | -40°C-тан 85°C-қа дейін (-40°F-тан 185°F-қа дейін) |
| Ылғалдылық | 95%, конденсациясыз |
Физикалық өлшемдері
| Техникалық сипаттама | Толығырақ |
|---|---|
| Дисплей модулінің өлшемдері | 241.3 мм x 24.4 мм x 241.8 мм (9.5 дюйм x 0.96 дюйм x 9.52 дюйм) |
| Салмақ (Дисплей модулі) | 0.73 кг (1.6 фунт) |
| I/O модуль өлшемдері | 241.3 мм x 24.4 мм x 99.1 мм (9.50 дюйм x 0.96 дюйм x 3.90 дюйм) |
| Салмақ (I/O Модуль) | 0.34 кг (0.75 фунт) |
Тапсырыс туралы ақпарат
| Нұсқа | Толығырақ |
|---|---|
| A: Дисплей өлшемі және орнату | |
| 00 | Жоқ |
| 01 | 10" дисплей, бетке орнату (тек 3500 шкафқа орнатылатын монитор үшін) |
| 02 | 10" дисплей, 19" шкафқа орнату |
| 03 | 10" дисплей, панельге орнату (орнату жабдықтары кіреді) |
| 04 | 10" дисплей, тәуелсіз орнату |
| 05 | 15" дисплей, 19" шкафқа орнату |
| 06 | 15" дисплей, панельге орнату (орнату жабдықтары кіреді) |
| 07 | Маршрутизатор қорабы, дисплейсіз |
| B: KVM кеңейткіші және дисплей маршрутизатор қорабының кабельдері | |
| 00 | Жоқ |
| 01 | Сымды CAT5 UTP KVM кеңейткіші және кабелі 250 фут (76.2 м) |
| 02 | Сымды CAT5 UTP KVM кеңейткіші және 500 фут (152.4 м) кабелі |
| 03 | Сымды CAT5 UTP KVM кеңейткіші және 1,000 фут (304.8 м) кабелі |
| 12 | Дисплей маршрутизаторының қорабының кабелі 20 фут (6 м) |
| 20 | SM FO KVM SNGL кеңейткіші және 2,000' (609.6 м) кабелі |
| 21 | SM FO KVM SNGL кеңейткіші және 4,000' (1219.2 м) кабелі |
| 22 | SM FO KVM SNGL кеңейткіші және 6,000' (1828.8 м) кабелі |
| 23 | SM FO KVM SNGL кеңейткіші және 8,000' (2438.4 м) кабелі |
| 24 | SM FO KVM SNGL кеңейткіші патч сымдарымен |
| 25 | SM FO KVM DUAL кеңейткіші және 2,000' (609.6 м) кабелі |
| 26 | SM FO KVM DUAL кеңейткіші және 4,000' (1219.2 м) кабелі |
| 27 | SM FO KVM DUAL кеңейткіші және 6,000' (1828.8 м) кабелі |
| 28 | SM FO KVM DUAL кеңейткіші және 8,000' (2438.4 м) кабелі |
| 29 | SM FO KVM DUAL кеңейткіші патч сымдарымен |
| C: Агенттік мақұлдаулары | |
| 00 | Жоқ |
| 01 | CSA/NRTL/C (I сынып, 2-ші бөлім) |
| 02 | Көп функциялы (CSA/ATEX/IECEx) (тек 10" дисплей үшін қолжетімді) |
