Product Description
Өнім туралы мәліметтер

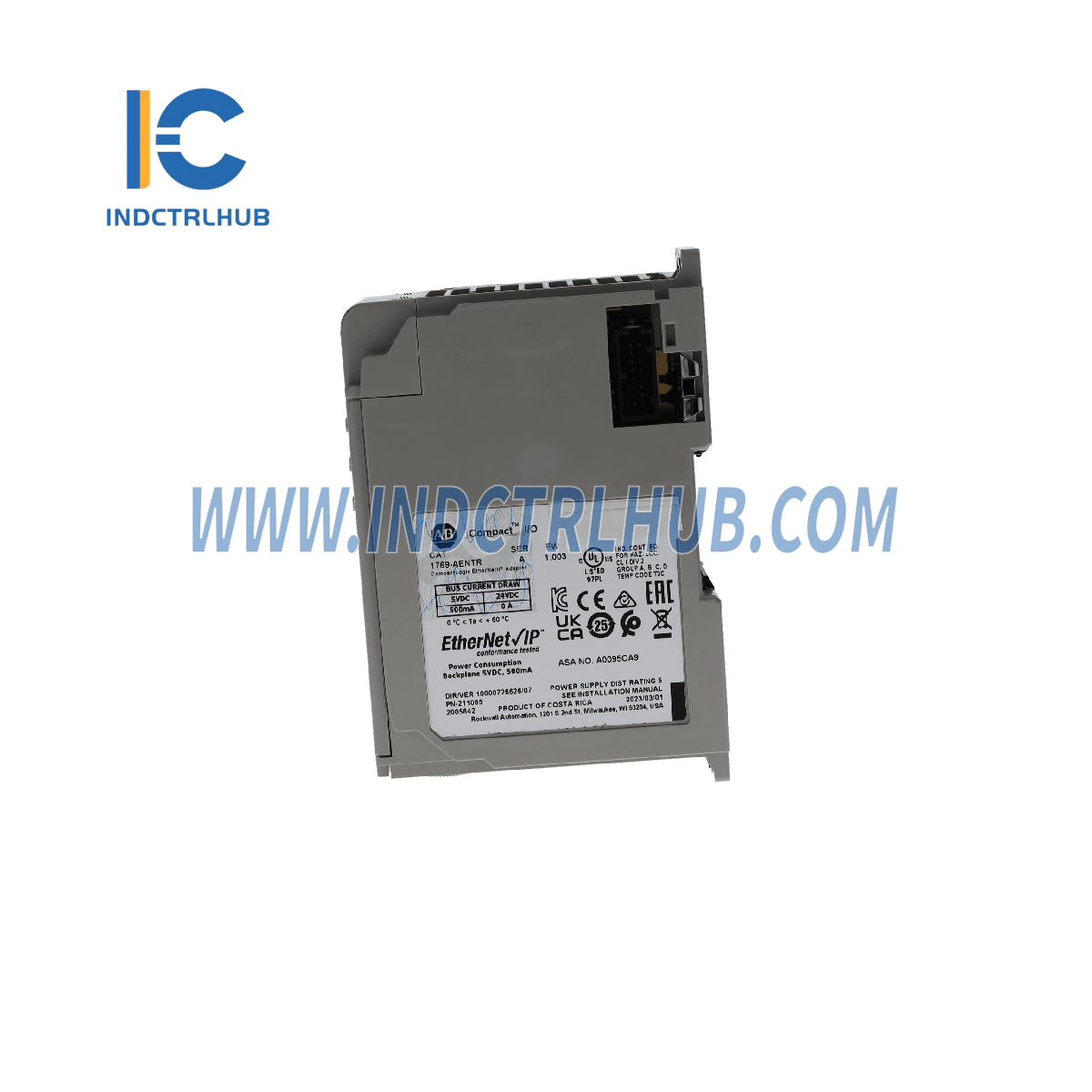

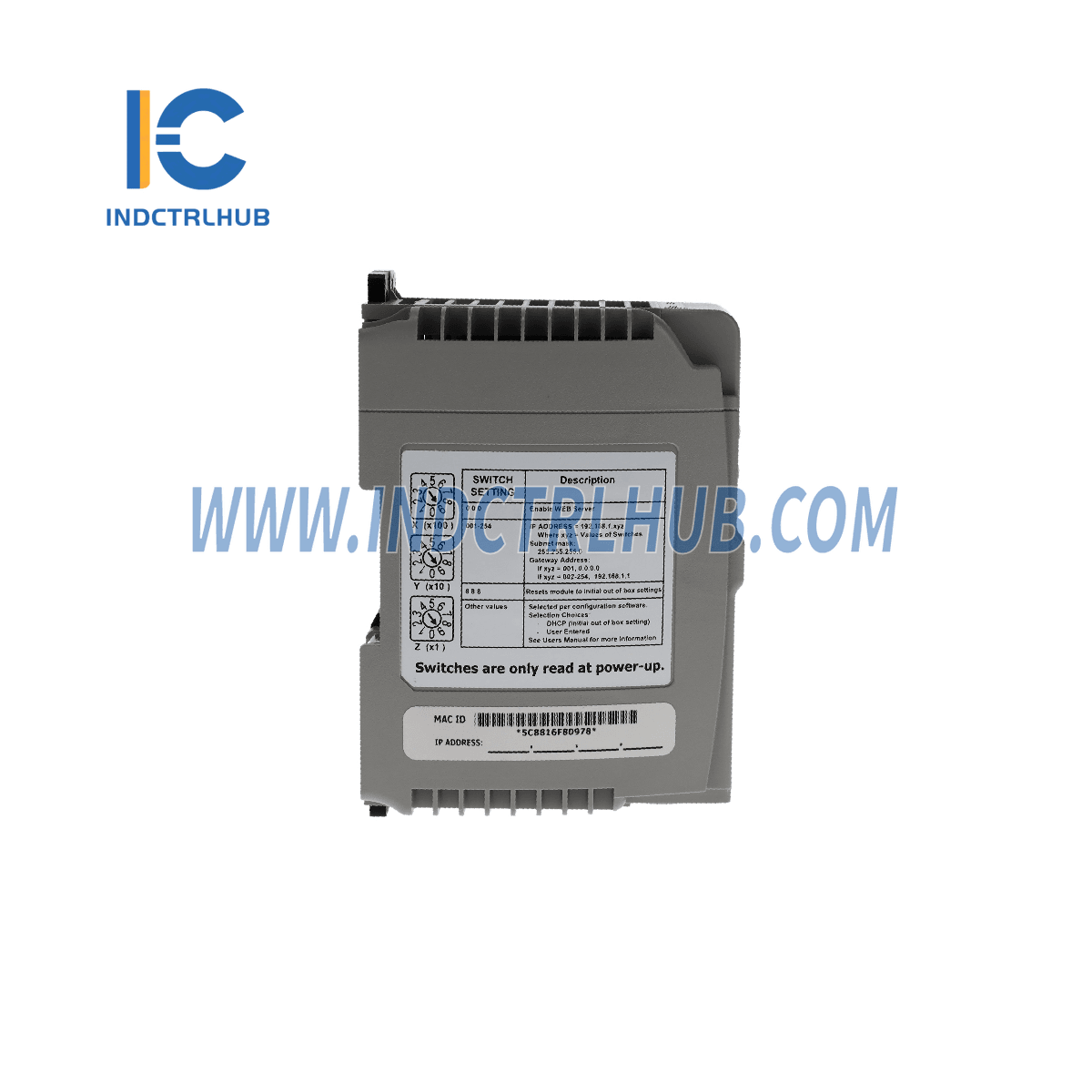

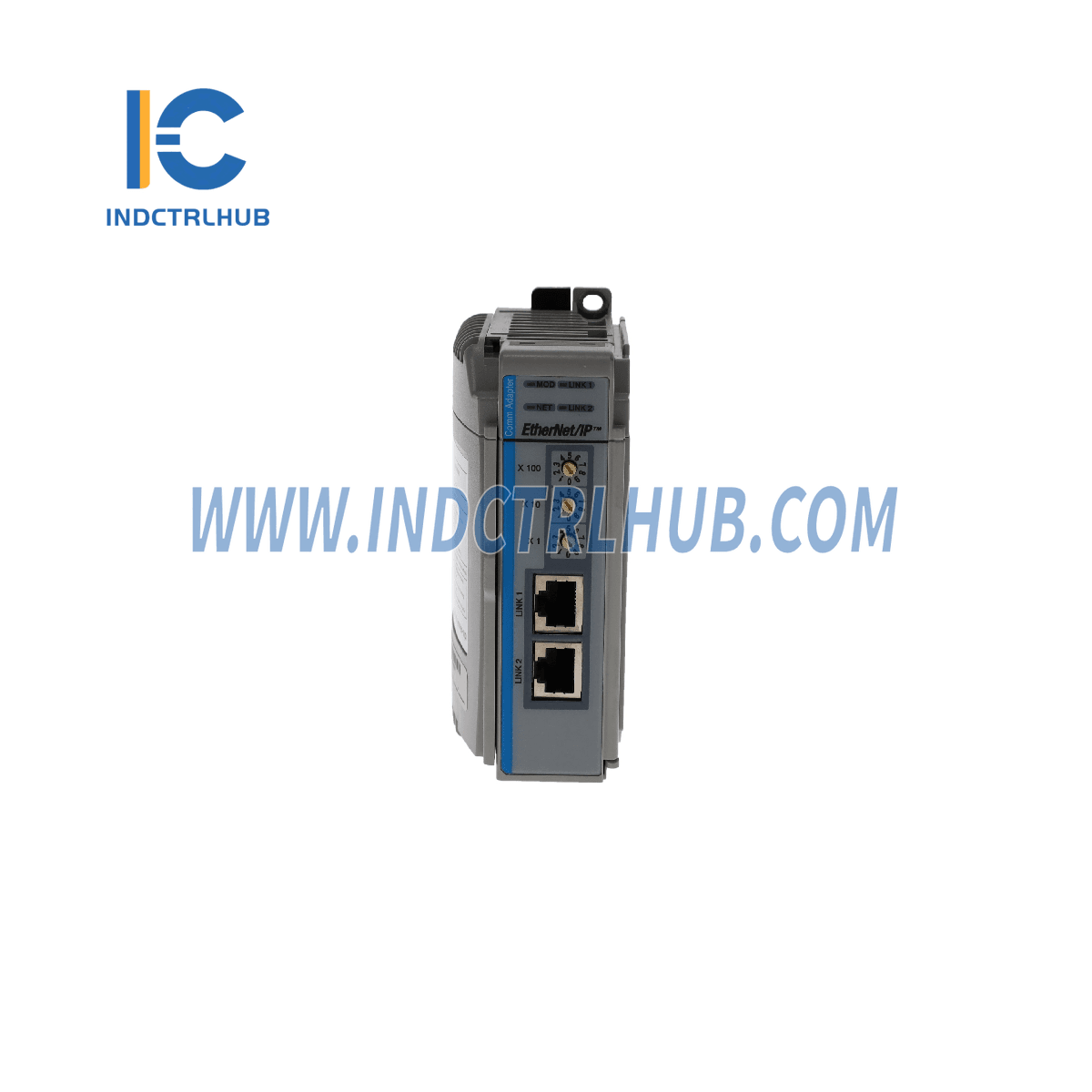

- Өндіруші: Allen-Bradley
- Модель/Бөлім нөмірі: 1769-AENTR
- Модель түрі: 1769 Ethernet/IP адаптері
Техникалық сипаттамалар - 1768 және 1769 EtherNet/IP модульдері
| Атрибут | 1768-ENBT, 1768-EWEB | 1769-AENTR |
|---|---|---|
| EtherNet/IP байланыс жылдамдығы | 10/100 Мбит/с | 10/100 Мбит/с |
| Logix байланыс қосылымдары | 128 | 128 |
| TCP/IP байланыс қосылымдары | 64 | 96 |
| Қазіргі ток @ 5V DC | Қолданылмайды | 500 мА |
| 5.2В тұрақты токтағы ток тұтыну | 834 мА | Қолданылмайды |
| 24В тұрақты токтағы ток тұтыну | 0 мА | Қолданылмайды |
| Қуат тұтыну | 4.34 Вт | Қолданылмайды |
| Қуат шығыны | 4.38 Вт | Қолданылмайды |
| Изоляциялық кернеу | 30В (үздіксіз), функционалдық оқшаулау түрі, Ethernet жүйеге 710В тұрақты токта 60 секунд сынақтан өткен |
50В (үздіксіз), негізгі оқшаулау түрі 710В тұрақты токта 60 секунд сынақтан өткен |
| Салмақ (шамамен) | 0.213 кг (7.5 унция) | 0.280 кг (0.61 фунт) |
| Өлшемдері (БхЕхТ) | 132 x 56.7 x 105.1 мм (5.20 x 2.23 x 4.12 дюйм) | 118 x 50 x 87 мм (4.65 x 1.97 x 3.43 дюйм) |
| Тесіктің ені | 1 | 1 |
| Модуль орны | DIN рельсі немесе панельге орнату | DIN рельсі немесе панельге орнату |
| Орнату бұрандасының моменті | 1.16 Нм (10 lb·in) | 1.16 Нм (10 lb·in) |
| Порттар | 1 Ethernet RJ45 5 категория | 2 Ethernet RJ45 5 категория |
| Сым өлшемі (Ethernet қосылымдары) | IEC 60603-7 сәйкес RJ45 қосқышы, TIA 568-B.1 сәйкес 2 немесе 4 жұпты 5e категориялы ең төменгі кабель немесе ISO/IEC 24702 сәйкес 5 категориялы кабель. | IEC 60603-7 сәйкес RJ45 қосқышы, TIA 568-B.1 сәйкес 2 немесе 4 жұпты 5e категориялы ең төменгі кабель немесе ISO/IEC 24702 сәйкес 5 категориялы кабель. |
| Сым категориясы (қатынас порттары) | 2 (байланыс порттарында) | 1 (қатынас порттарында) |
| Солтүстік Америка Температура Коды | T4A | T3C |
| Қаптаманың түрі рейтингі | Жоқ (ашық стиль) | Жоқ (ашық стиль) |
