Product Description
🔹 Жалпы ақпарат
|
Өндіруші |
Аллен-Бредли |
|---|---|
|
Модель/Бөлім нөмірі |
1734-IB8K |
|
Сипаттама |
POINT I/O Енгізу модулі – 8 енгізу, сору |
🔹 Техникалық сипаттамалар
|
Сипаттама |
1734-IB8K |
|---|---|
|
Модульге кірістер |
8 (1 топ 8), сору |
|
Кернеу (Қосу күйі, Мин/Ном/Макс) |
10В ТК / 24В ТК / 28,8В ТК |
|
Ток (Қосу күйі, Мин/Ном/Макс) |
2 мА / 4 мА @ 24В ТК / 5 мА |
|
Кернеу (Өшіру күйі, Макс) |
5В ТК |
|
Ток (Өшіру күйі, Мин) |
1.5 мА |
|
Импеданс (Номинал/Макс) |
3,6 кОм / 4,7 кОм |
|
Кіріс сүзгі уақыты |
Өшіру-қосу: 0,5 мс аппараттық + 0…63 мс (пайдаланушы таңдауы) Қосу-өшіру: 0,5 мс аппараттық + 0…63 мс (пайдаланушы таңдауы) |
|

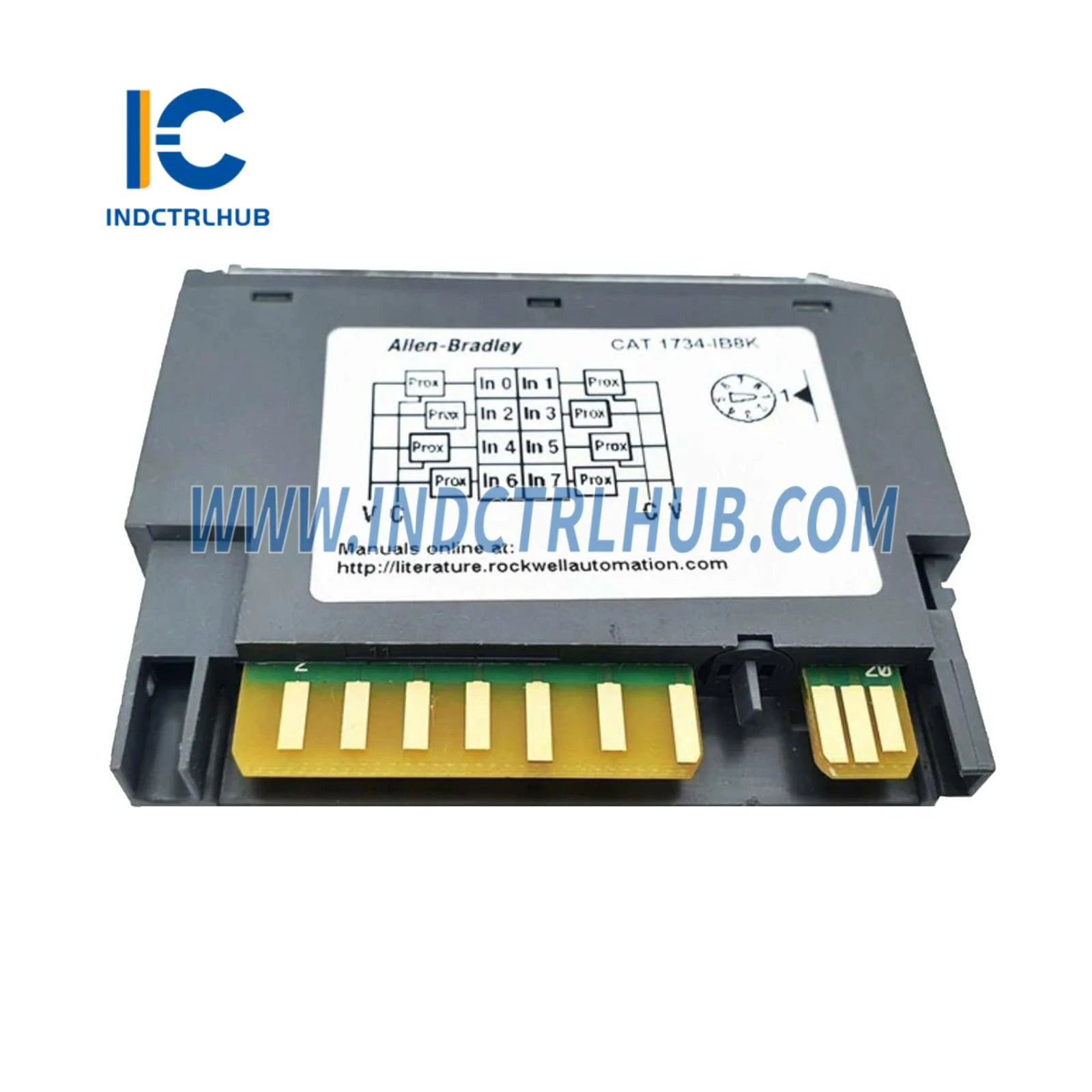

Өріс сымдарын жалғау |
0 – Енгізу 0 1 – Енгізу 1 2 – Енгізу 2 3 – Кіріс 3 4 – Кіріс 4 5 – Кіріс 5 6 – Кіріс 6 7 – Кіріс 7 |
|
Терминал базасының бұранда моменті |
0.8 Н•м (7 фунт•дюйм) |
|
Модуль орны |
1734-TB немесе 1734-TBS сымдау базасы жинағы |
|
Көрсеткіштер (Желі, Модуль, Кіріс Күйі) |
1 жасыл/қызыл (Желі) 1 жасыл/қызыл (Модуль) 8 сары (Кіріс) |
|
POINTBus™ токы (максимум) |
75 мА @ 5V DC |
|
28.8В ТК-де қуат тарату (Макс) |
1.6 Вт |
|
28.8В ТК-де жылу тарату (Макс) |
5.5 BTU/сағ |
|
Изоляциялық кернеу |
50В (Үздіксіз), Күшейтілген Изоляция Түрі 2500В ТК @ 60с сынақтан өтті (Өріс жағынан Жүйеге) |
|
Өріс Қуат Қоректендіру Кернеуі (Номиналды) |
24V тұрақты ток |
|
Өріс Қуат Кернеу Ауқымы |
10…28.8В DC |
🔹 Физикалық және қоршаған орта сипаттамалары
|
Сипаттама |
Мәні |
|---|---|
|
Өлшемдері (БхЕхТ), шамамен |
56 x 12 x 75.5 мм (2.2 x 0.47 x 2.97 дюйм) |
|
Салмақ, шамамен |
32.3 г (1.14 унция) |
|
Сымдар санаты |
1 – сигнал порттарында |
|
Сым өлшемі |
Орнатылған терминал блогы бойынша анықталады |
|
Қаптаманың түрі рейтингі |
Жоқ (Ашық стиль) |
|
Кілт қосқышының орны |
1 |
|
Солтүстік Америка Температура Коды |
T4A |
|
UKEX/ATEX Температура коды |
T4 |
|
IECEx температура коды |
T4 |
