Product Description
🔹 Жалпы ақпарат
|
Өндіруші |
Аллен-Бредли |
|---|---|
|
Модель/Бөлім нөмірі |
1719-AENTR |
|
Сипаттама |

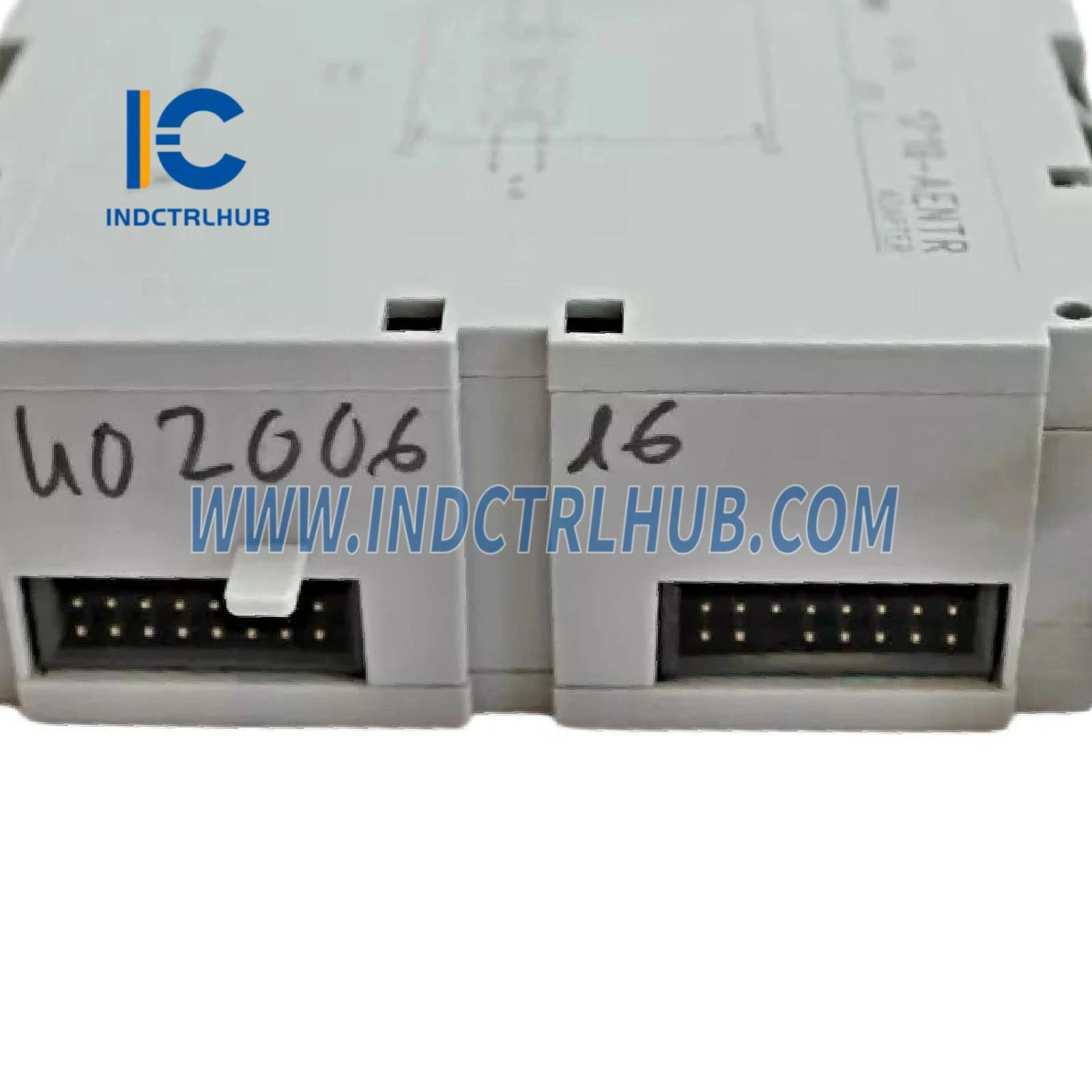

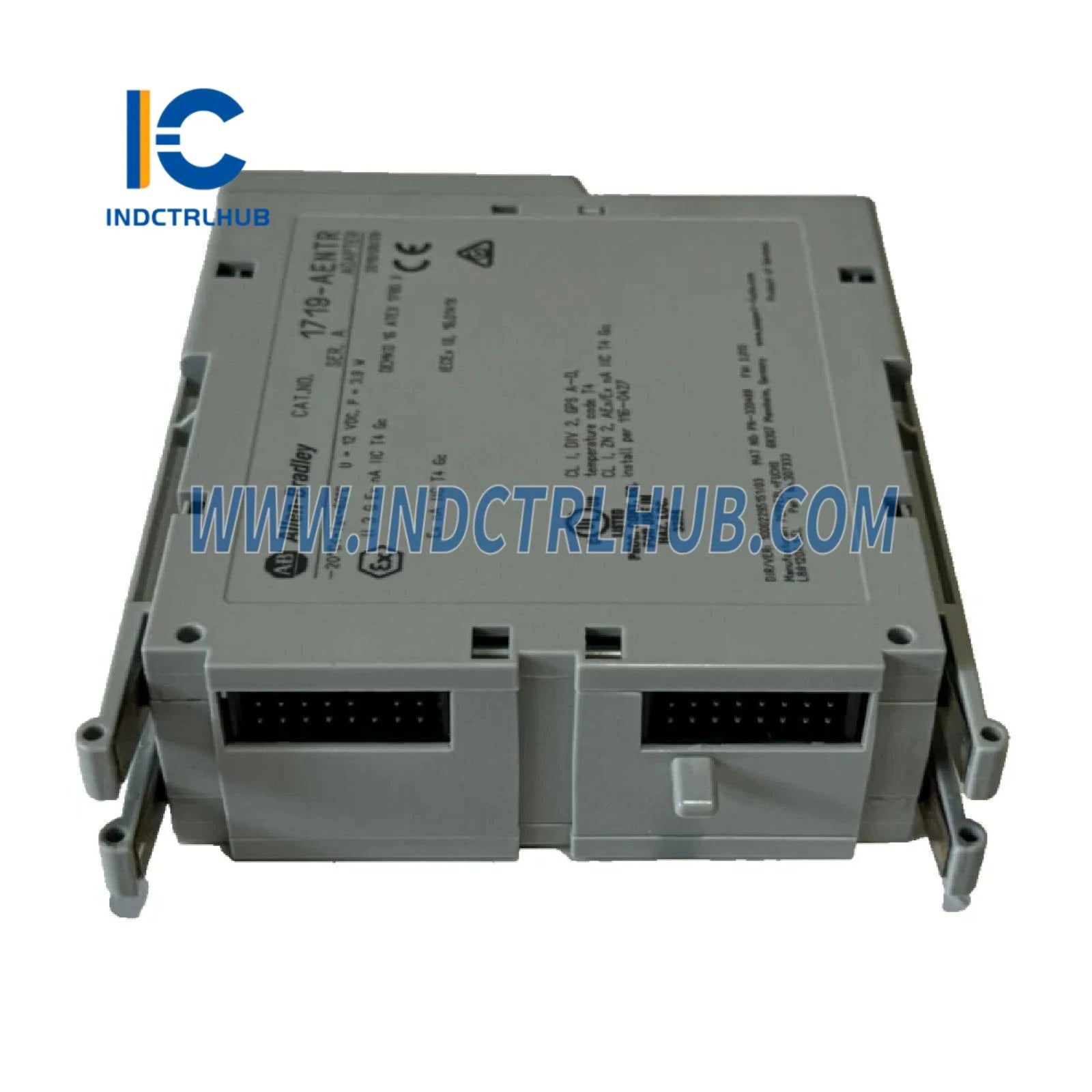

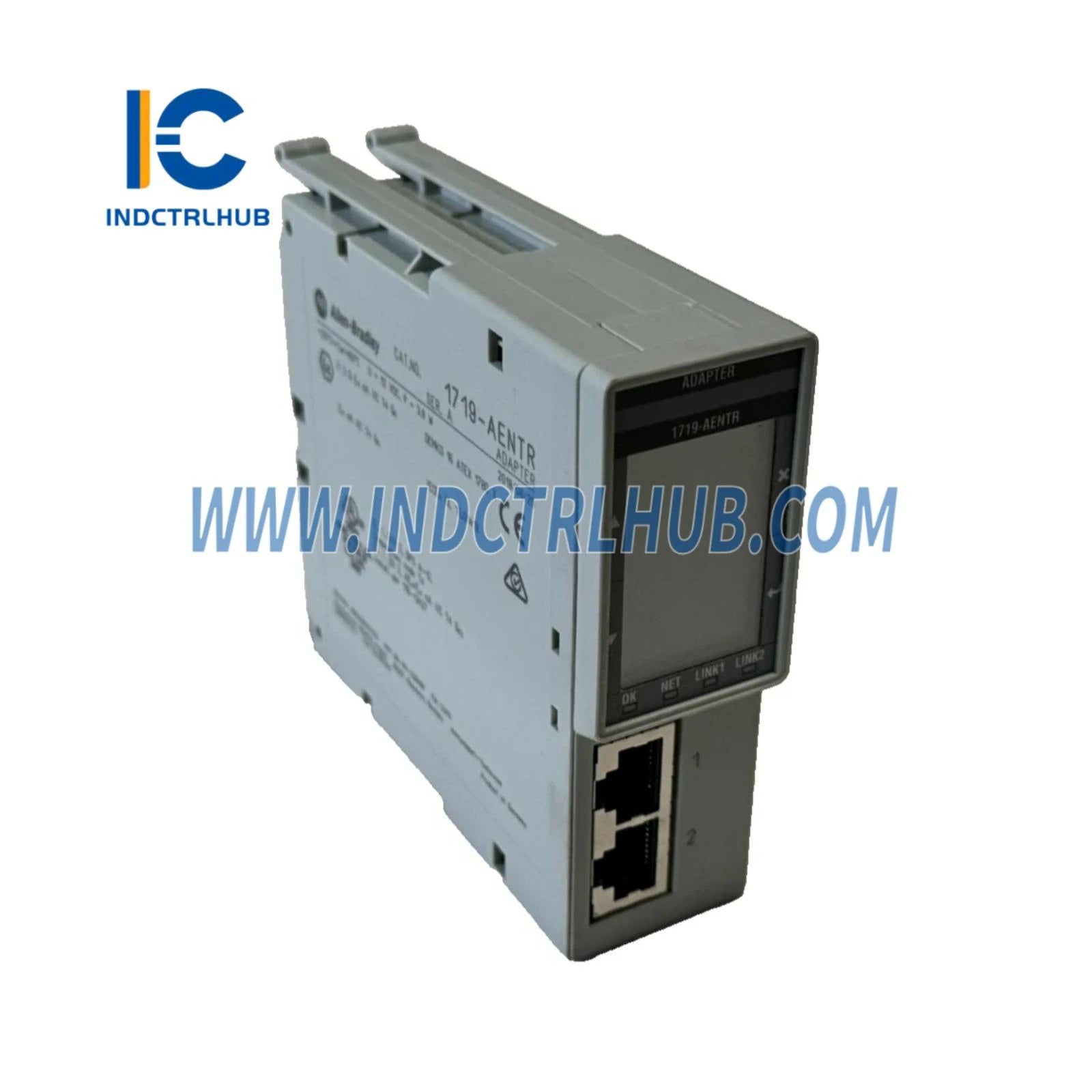

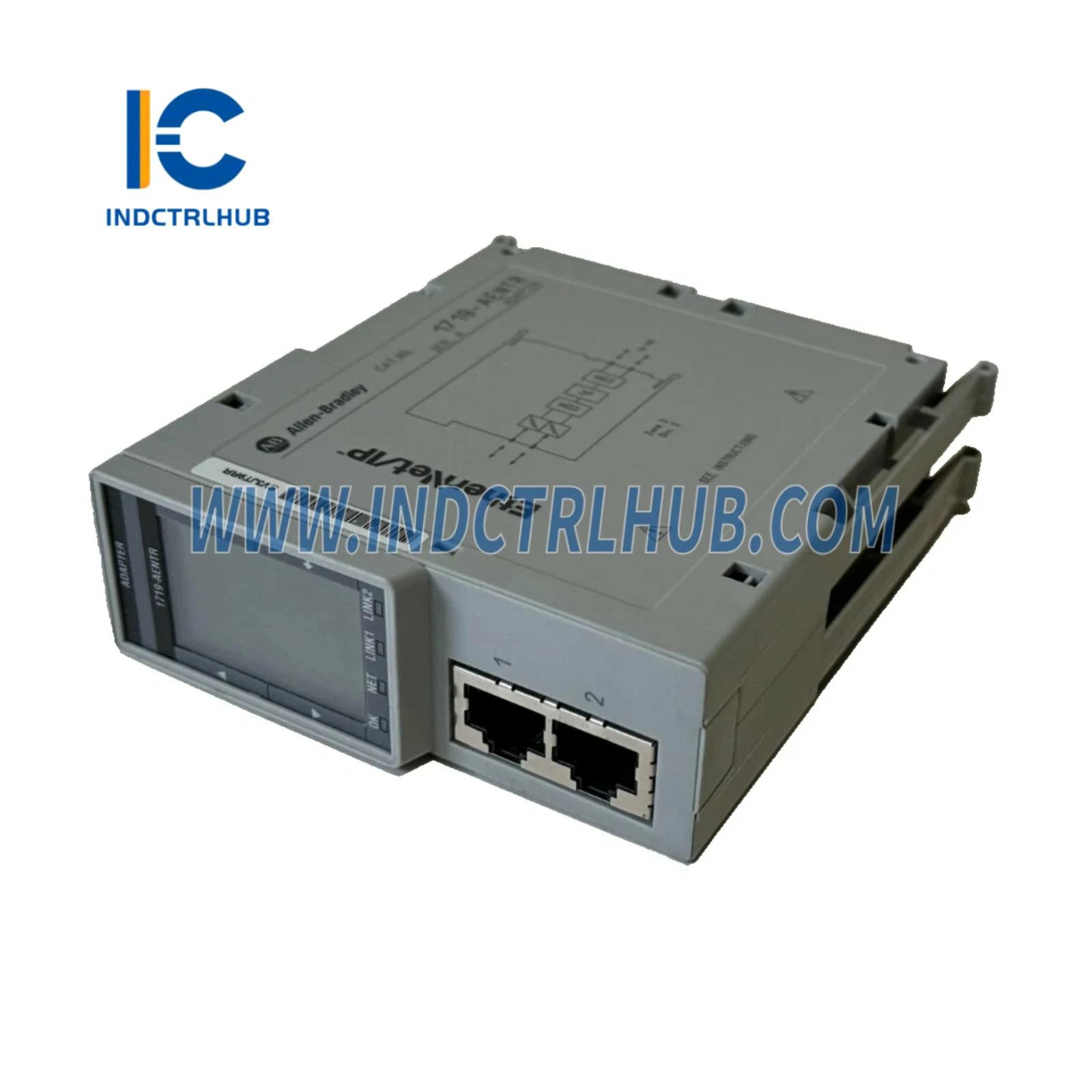

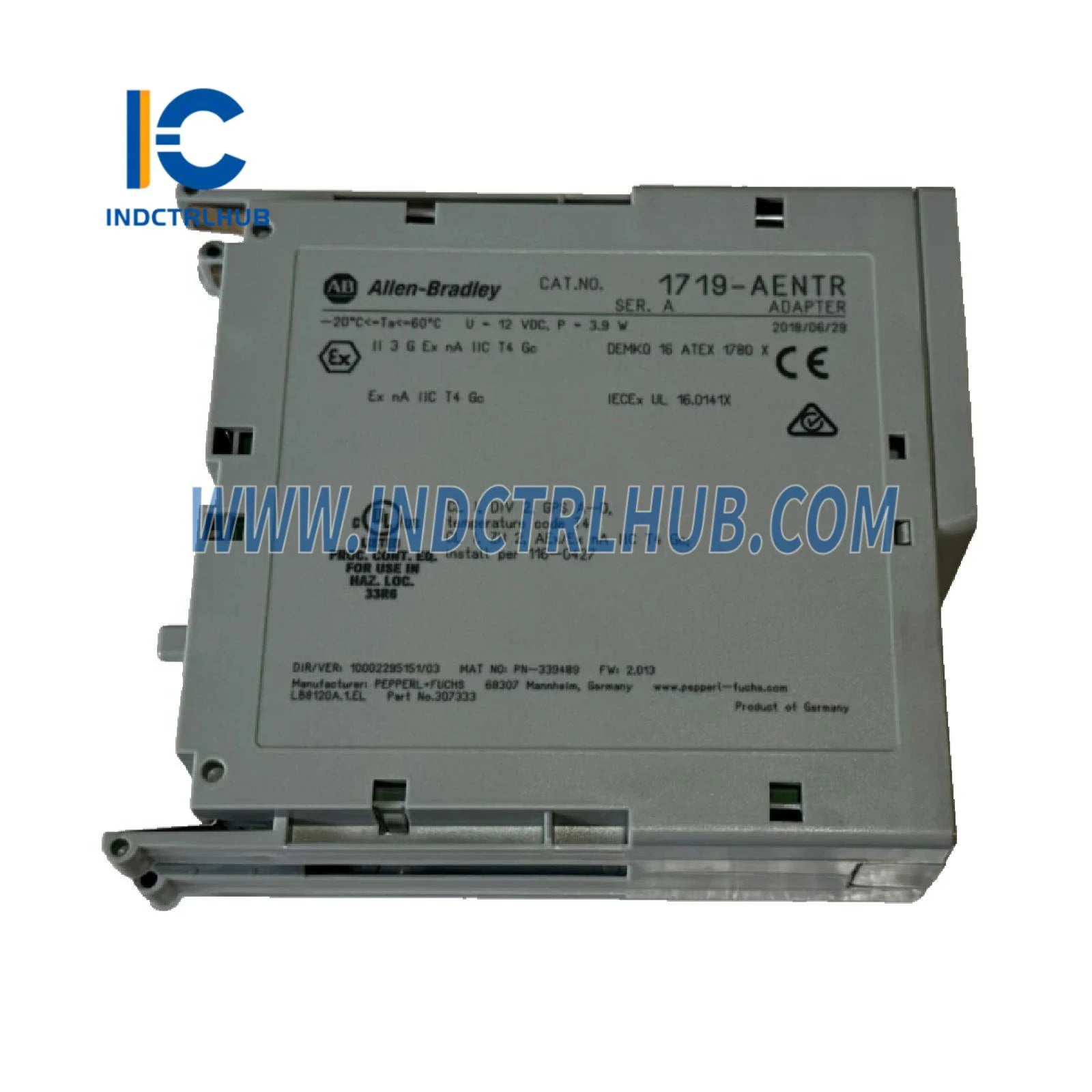

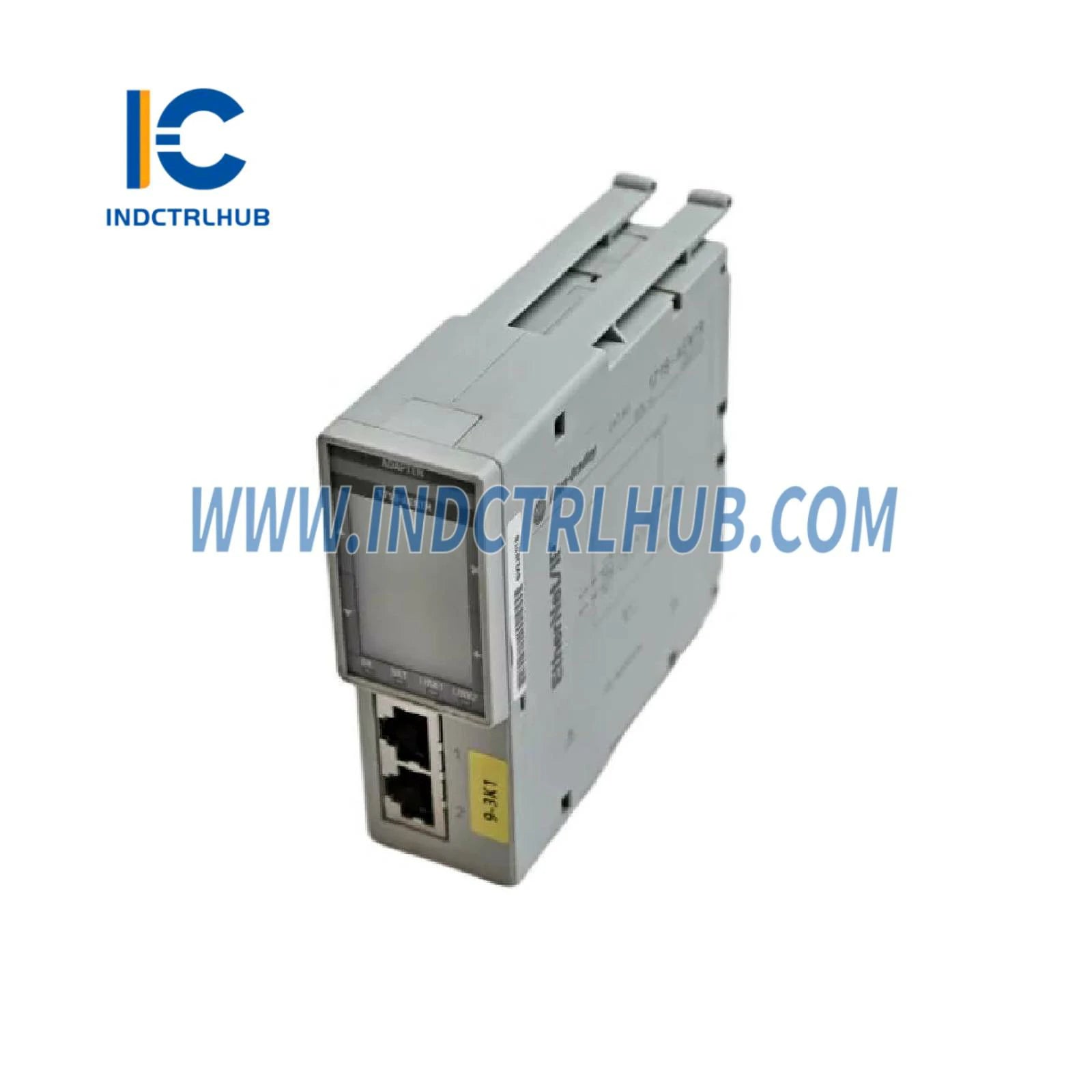

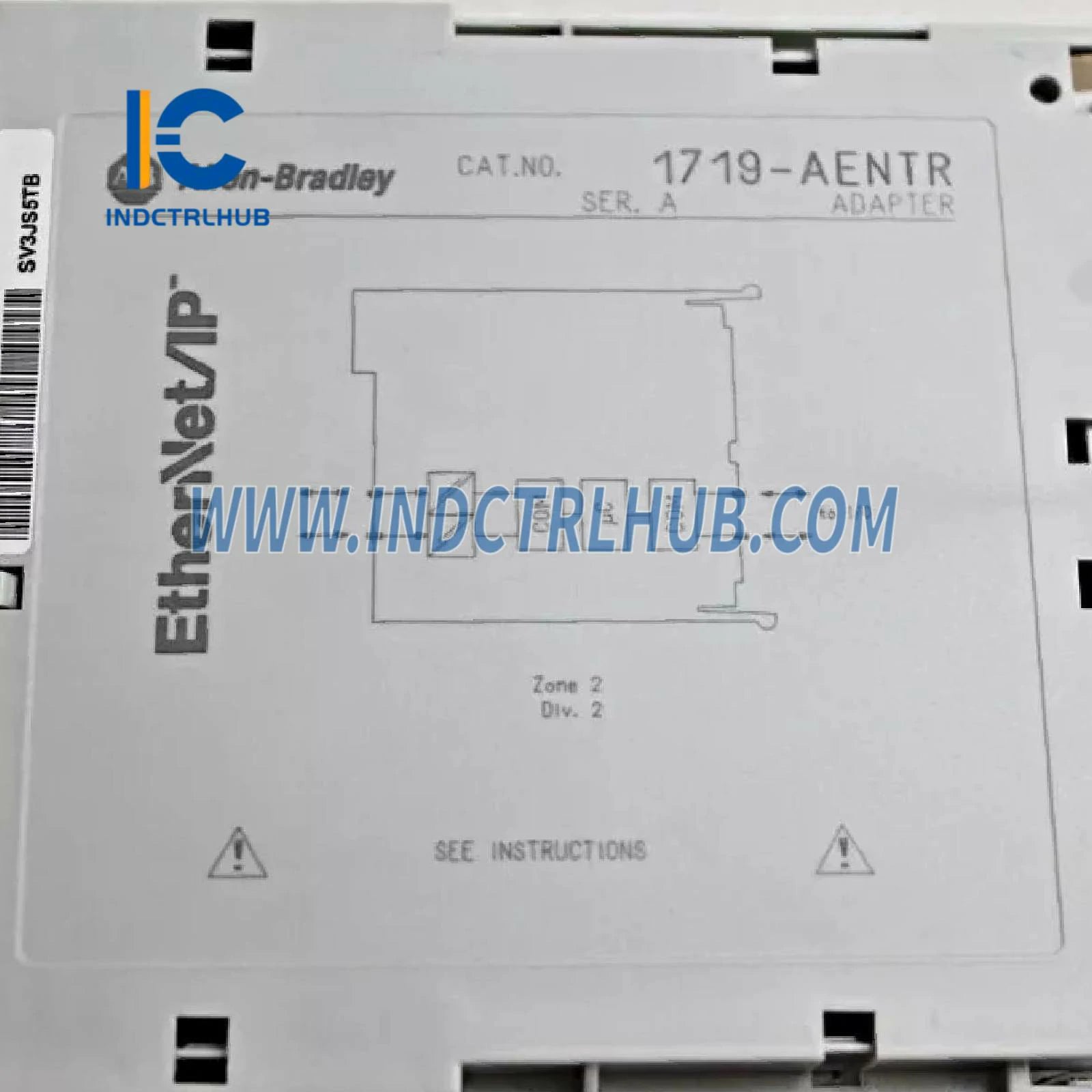

1719 Қашықтағы I/O модульдері үшін Ethernet адаптері модулі |
🔹 Техникалық сипаттамалар
|
Сипаттама |
Мәні |
|---|---|
|
Қуат қосылымы |
Бэкплейн автобусы |
|
Рейтингтік кернеу (Un) |
Тек 1719-PSDC қуат көзі модулімен пайдаланыңыз |
|
Қуат шығыны |
3.0 W |
|
Қуат тұтыну |
3.0 W |
🔹 Өріс автобусы & Ethernet интерфейсі
|
Сипаттама |
Мәні |
|---|---|
|
Өріс автобусы түрі |
EtherNet/IP |
|
Ethernet қосылым түрі |
RJ-45 (алдыңғы коннектор) |
|
Жіберу жылдамдығы (макс) |
- Толық дуплекс: 10 Мбит/с, 100 Мбит/с - Жартылай дуплекс: 100 Мбит/с |
|
Станция қосылымы |
Тікелей PCS/PLC-ге немесе хабтар/свитчтер арқылы |
|
Автобус ұзындығы |
≤ 100 м (≤ 328 фут) (CAT 7 кабелі) SF/UTP (ISO/IEC 11801) |
|
Мекенжайлау |
Ethernet арқылы берілген IP мекенжайы |
|
Ethernet мекенжайы |
IP V4 (әдепкі: 0.0.0.0, авто IP, DHCP) |
|
Қолдау көрсетілетін I/O модульдері |
Барлық 1719 қашықтағы I/O модульдері |
|
HART байланысы |
Ethernet арқылы |
🔹 Ішкі автобус
|
Сипаттама |
Мәні |
|---|---|
|
Қосылу |
Бэкплейн автобусы |
🔹 Сәйкестік & Сертификаттар
|
Сипаттама |
Стандартты |
|---|---|
|
Электромагниттік үйлесімділік |
2014/30/EU Директивасы EN 61326-1:2013 |
|
Қорғаныс дәрежесі |
IEC 60529 |
|
Fieldbus стандарты |
IEEE 802.3 |
|
Қоршаған ортаны сынау |
EN 60068-2-14 |
|
Соғысқа төзімділік |
EN 60068-2-27 |
|
Дірілге төзімділік |
EN 60068-2-6 |
|
Зиянды газ |
EN 60068-2-42 |
|
Салыстырмалы ылғалдылық |
EN 60068-2-56 |
🔹 Қоршаған орта жағдайлары
|
Сипаттама |
Мәні |
|---|---|
|
Жұмыс температурасы |
-20…+60°C (-4…+140°F) |
|
Сақтау температурасы |
-25…+85°C (-13…+185°F) |
|
Салыстырмалы ылғалдылық |
95% конденсациясыз |
|
Соғысқа төзімділік |
- Соққы түрі I - Ұзақтығы: 11 мс - Амплитуда: 15 g - Соққылар саны: 18 |
|
Дірілге төзімділік |
- 10…150 Гц (Өтпелі жиілік: 57.56 Гц, ± 0.075 мм/1 g, 10 цикл) - 5…100 Гц (Өтпелі жиілік: 13.2 Гц, ± 1 мм/0.7 g, әр резонанста 90 мин) |
|
Зиянды газға сәйкестік |
ISA-S71.04-1985, Қауіп деңгейі G3 |
🔹 Механикалық сипаттамалар
|
Сипаттама |
Мәні |
|---|---|
|
Қорғаныс дәрежесі |
IP20 (модуль), артқы тақтаға орнатылған |
|
Қосылу |
Артқы тақта арқылы |
|
Массасы |
Шамамен 150 г (5.29 унция) |
|
Өлшемдері (Б x Е x Т) |
Шамамен 32 x 100 x 103 мм (1.26 x 3.9 x 4 дюйм) |
🔹 Ex-аумаққа қолдану деректері
|
Сипаттама |
Мәні |
|---|---|
|
Типтік тексеру сертификаты |
DEMKO 16 ATEX 1780X |
|
Топ, санат, қорғаныс түрі |
II 3 G Ex nA IIC T4 Gc |
|
Директиваға сәйкестік |
- 2014/34/EU директивасы - EN 60079-0:2012+A11:2013 (Жалпы талаптар) - EN 60079-15:2010 (Жарылғыш атмосфералар үшін «n» қорғанысы) |
🔹 Халықаралық мақұлдаулар
|
Мақұлдау түрі |
Стандартты |
|---|---|
|
UL мақұлдауы |
E106378 |
|
IECEx мақұлдауы |
IECEx UL 16.0141X |
|
Отқа төзімділік рейтингі |
Ex nA IIC T4 Gc |
