Product Description
🔹 Жалпы ақпарат
|
Өндіруші |
Аллен-Бредли |
|---|---|
|
Модель/Бөлім нөмірі |
1715-IF16 |
|
Сипаттама |

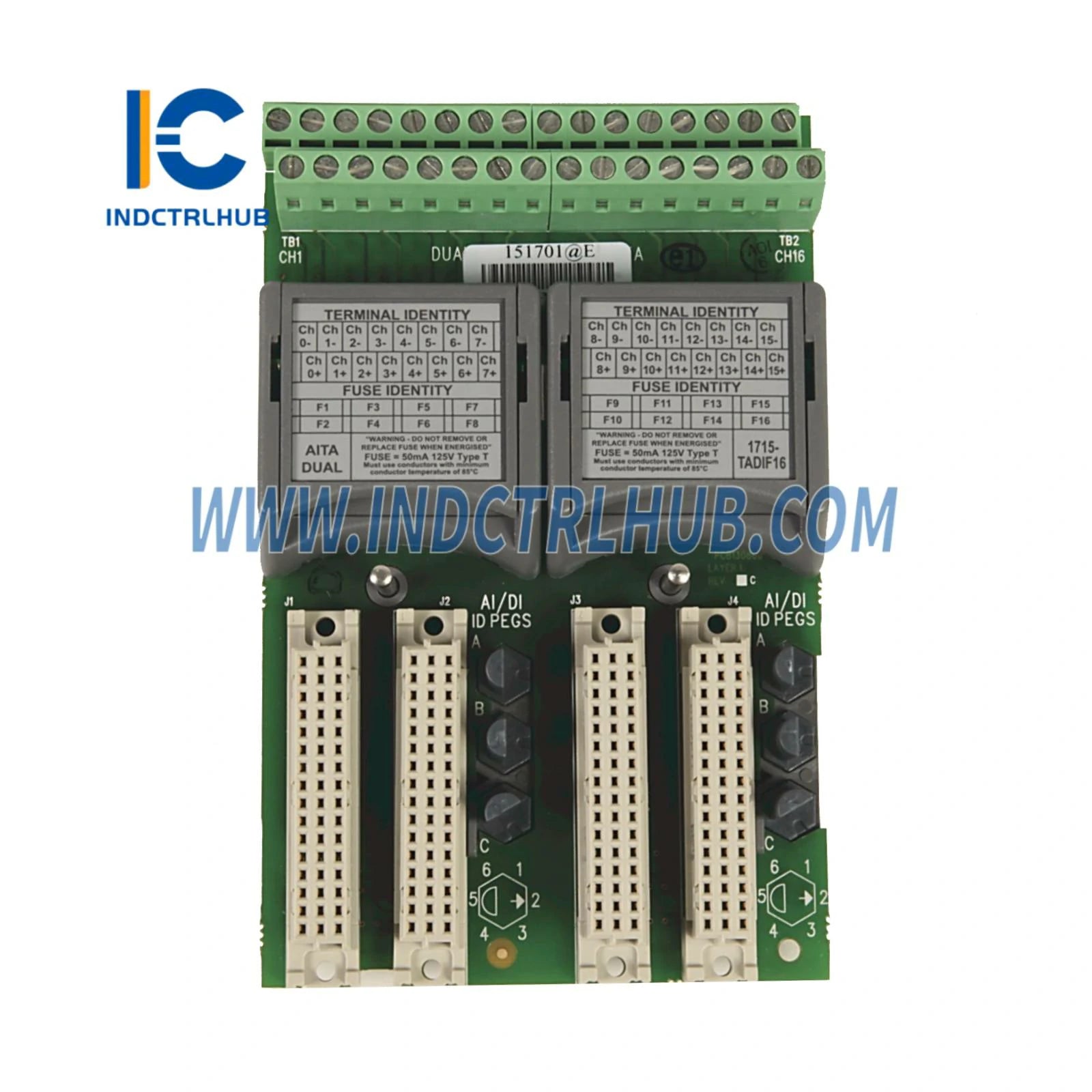

1715-IF16 аналогтық кіріс модулі 1715-A3IO модуль базасымен және 1715-TASIF16, 1715-TADIF16 аяқтау жинақтарымен |
🔹 Техникалық сипаттамалар
|
Сипаттама |
Мәні |
|---|---|
|
Жұмыс кернеу диапазоны |
18-32В DC |
|
Қуат талаптары |
- 1715-IF16 артқы тақта: 260мА @ 18-32В DC - 1715-TASIF16, 1715-TADIF16 I/O: арнаға 0-24мА @ 18-32В DC |
|
Жылдамдық коэффициенті (максимум) |
700 мА/с |
|
Қуат шығыны |
- Жүйе: максимум 4.0Вт - Өріс орамы: өріс орамына 0.075Вт максимум |
|
Изоляциялық кернеу |
- 50В (үздіксіз), негізгі оқшаулау түрі - I/O порттардан артқы тақтаға - 1715-TASIF16 аяқтау жинағымен жеке I/O порттар арасында оқшаулау жоқ - 1715-TADIF16 аяқтау жинағымен жеке порттар арасында 50В оқшаулау - 500В AC-де 60 секундқа сынақтан өткен түрі |
|
Кіріс шешімі |
0.0039 мА/сан (12 бит 4-20 мА диапазонында) |
🔹 Механикалық сипаттамалар
|
Сипаттама |
Мәні |
|---|---|
|
Салмақ |
- 1715-IF16 модулі: 360г (12.70 унция) - I/O базалық блок: 133г (5 унция) - Қосылу жинағы: 133г (5 унция) / 260г (10 унция) |
|
Өлшемдері (Б x Е x Т) |
166 x 42 x 118 мм (6.5 x 1.625 x 4.625 дюйм) |
|
Сым өлшемі |
0.33-1.5 мм² (22-16 AWG) қатты немесе иілген қорғалған мыс сым, 85°C (185°F) немесе одан жоғары температураға төзімді |
|
Сымдар санаты |
2 - қорғалған сигнал порттарында |
|
Сым түрі |
Қорғалған |
|
Қуат сымының түрі |
50мА, 125В, T типі |
🔹 Қоршаған орта сипаттамалары
|
Сипаттама |
Мәні |
|---|---|
|
Температура рейтингі |
- Солтүстік Америка: T4 - IEC: T4 |
|
Қаптама түрі |
Жоқ (Ашық стиль) |
