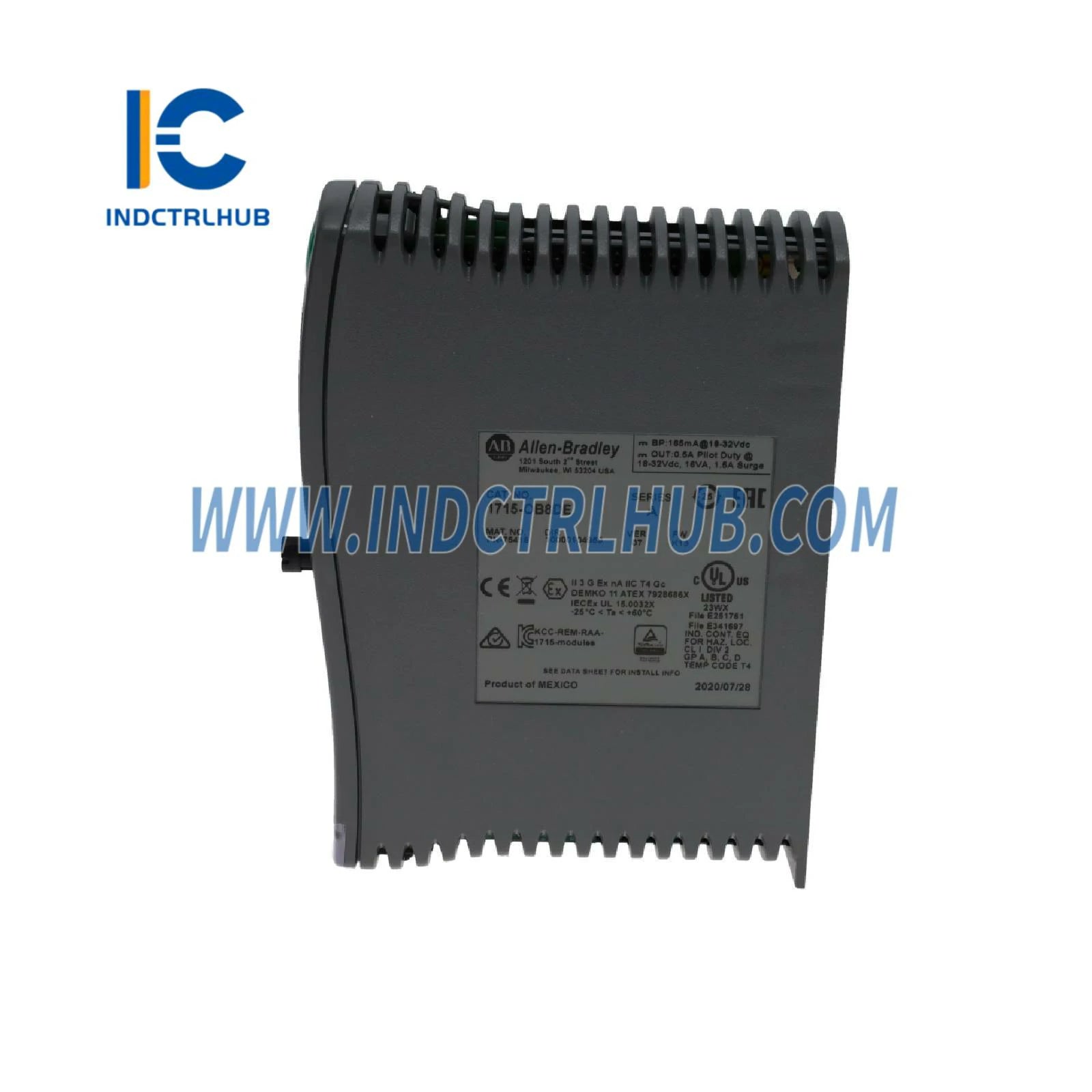

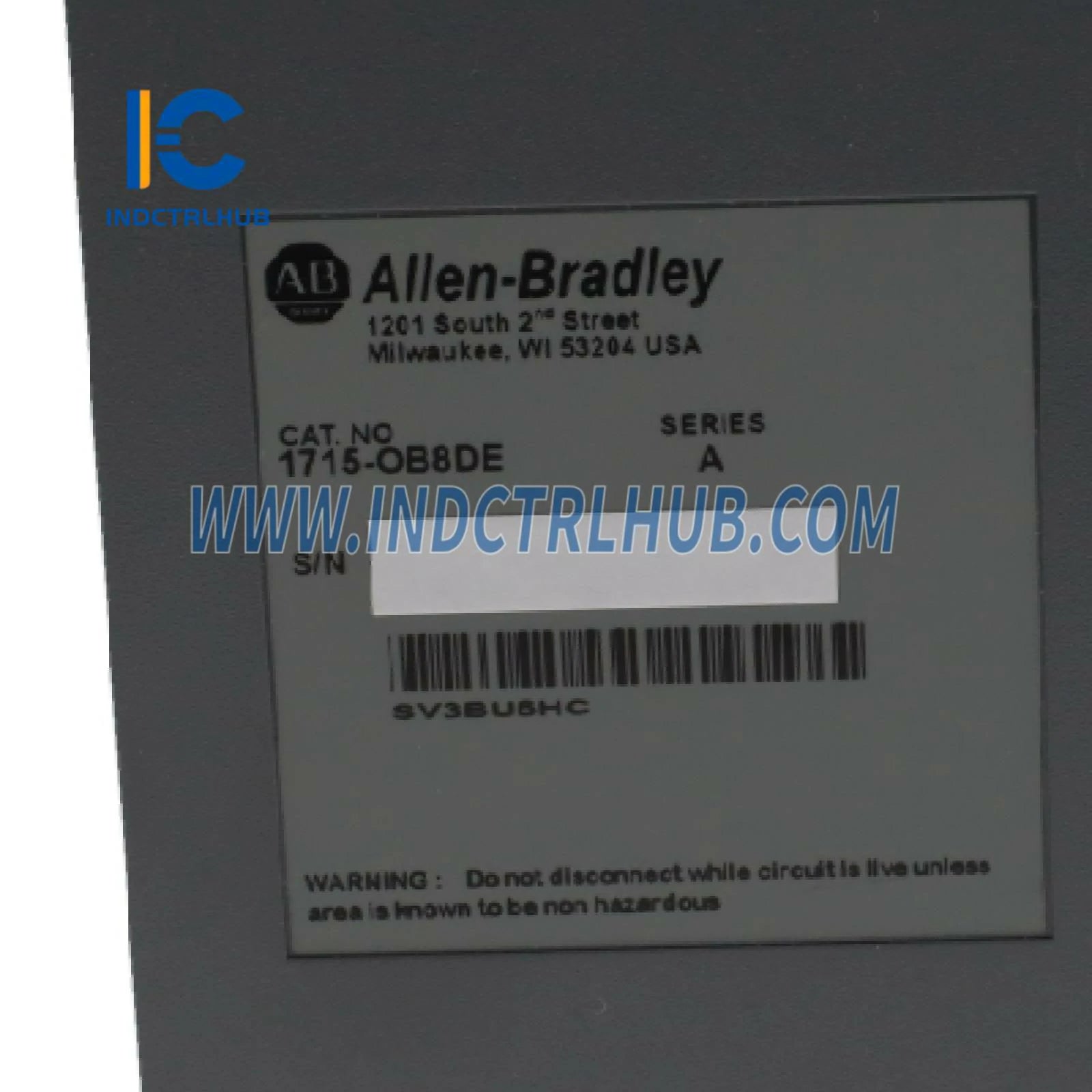

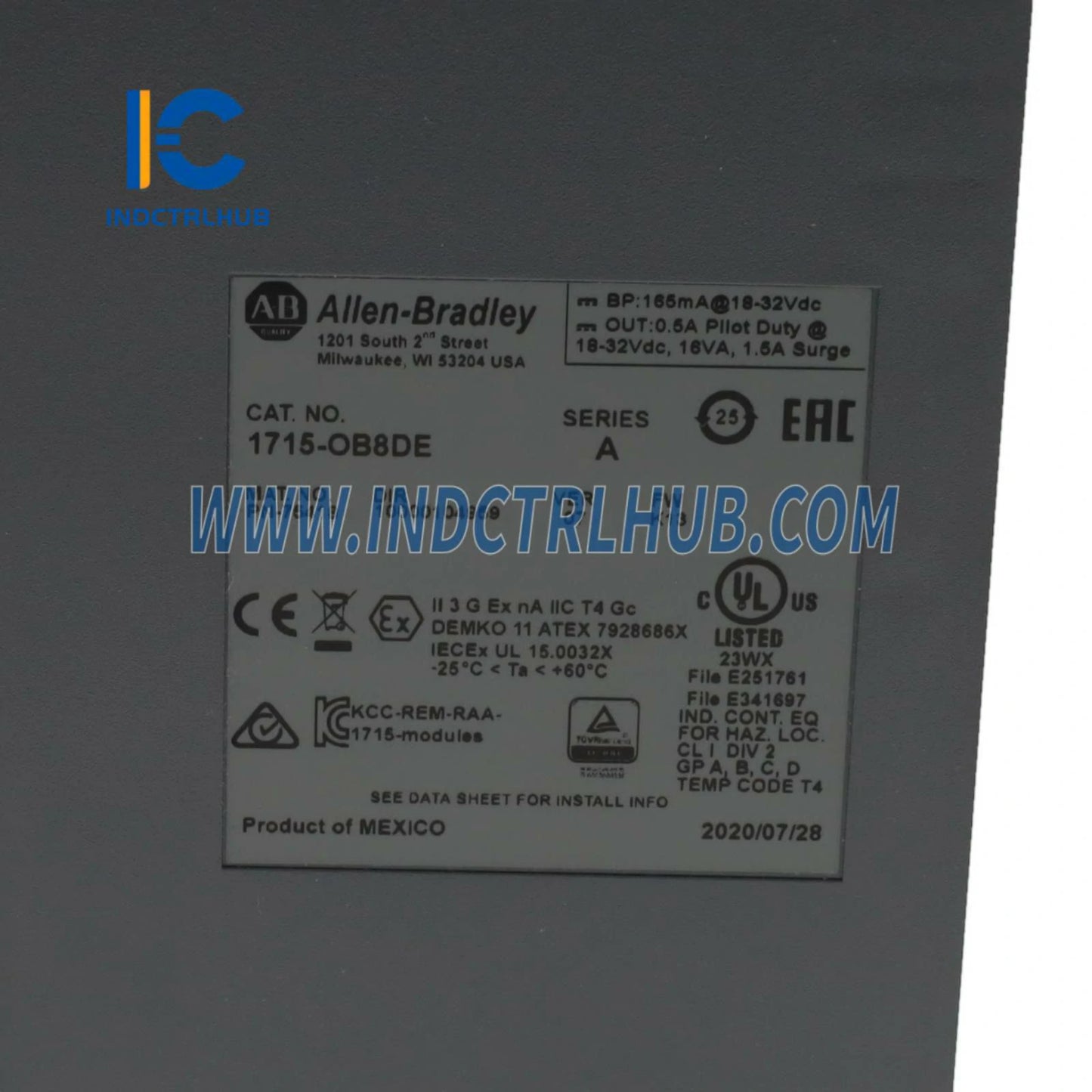

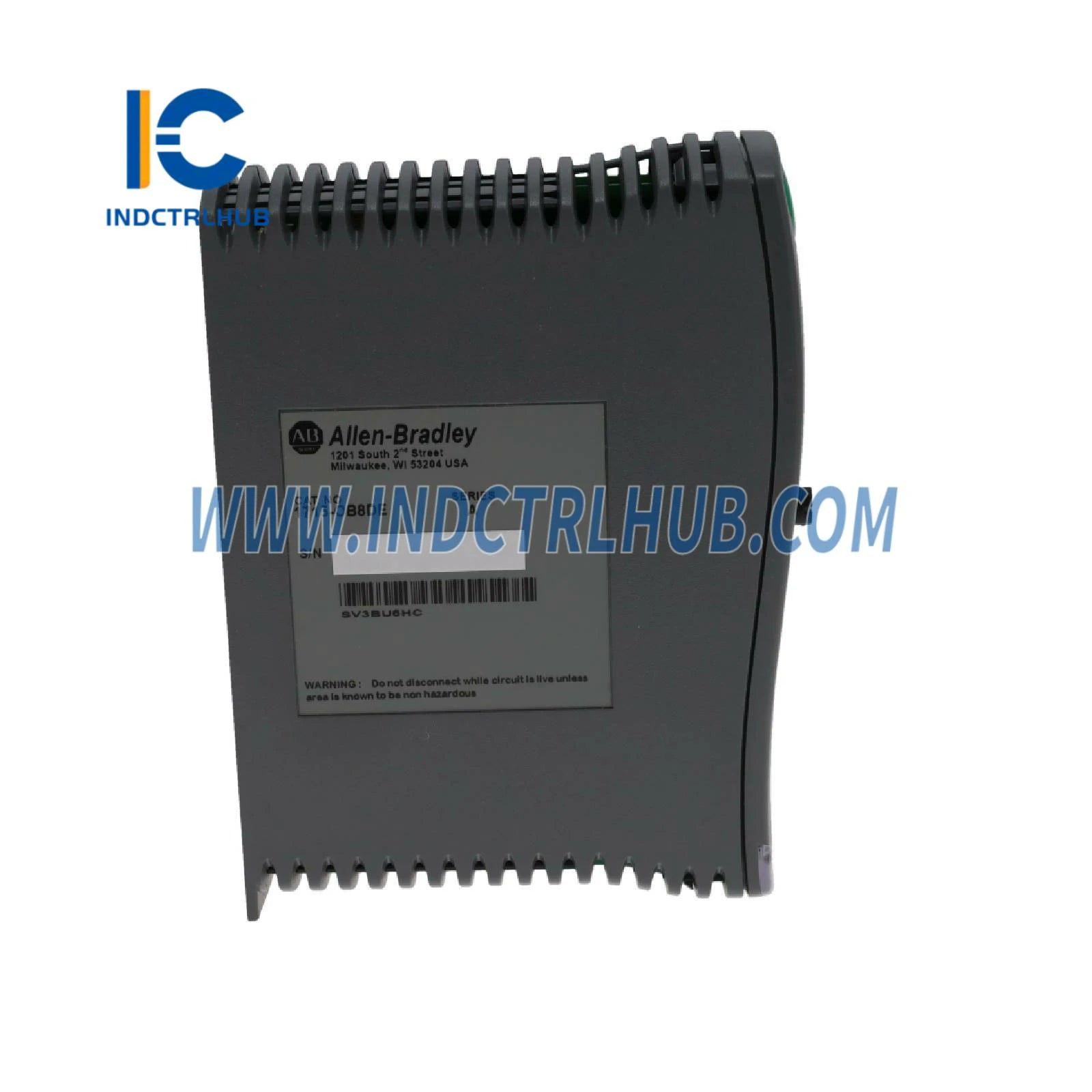

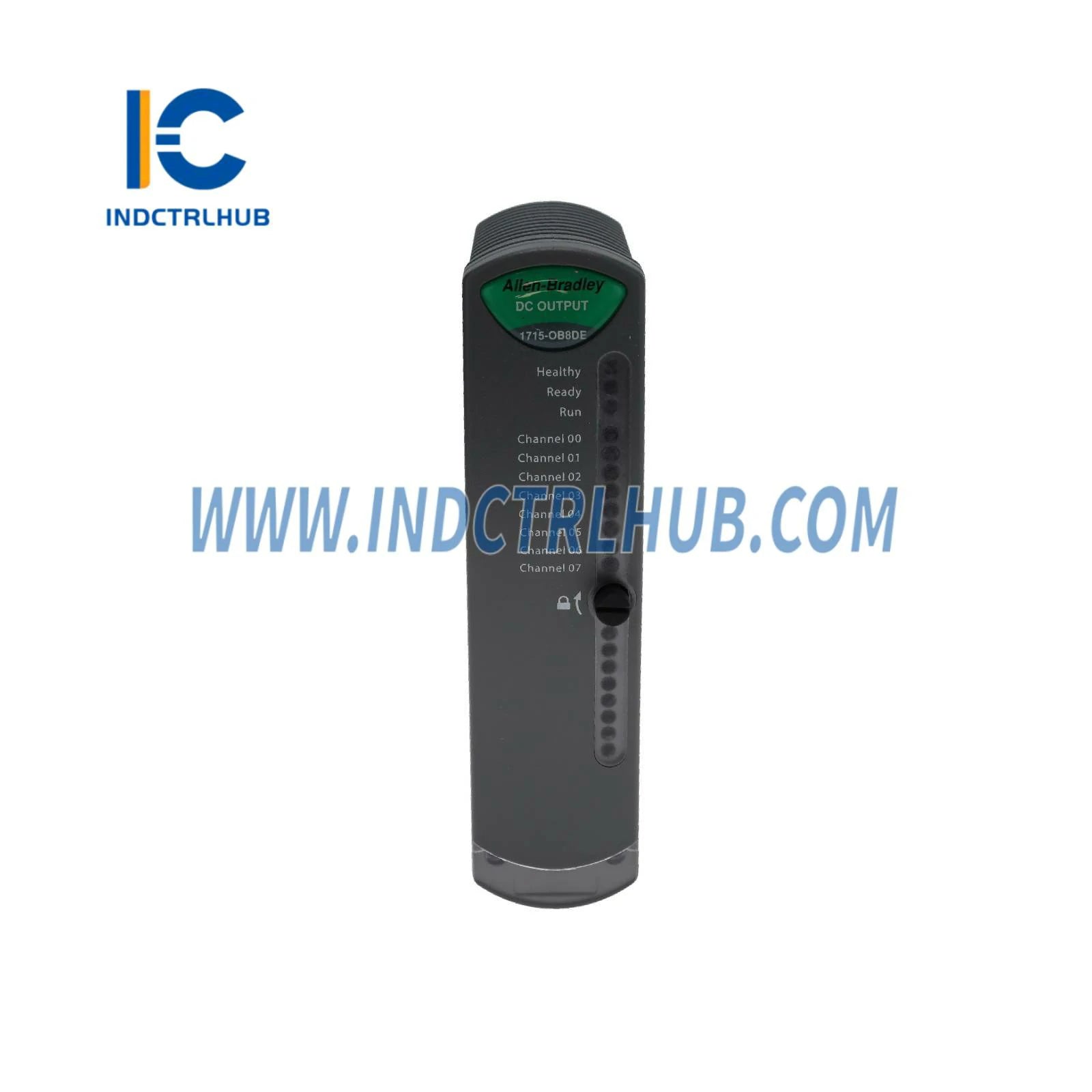

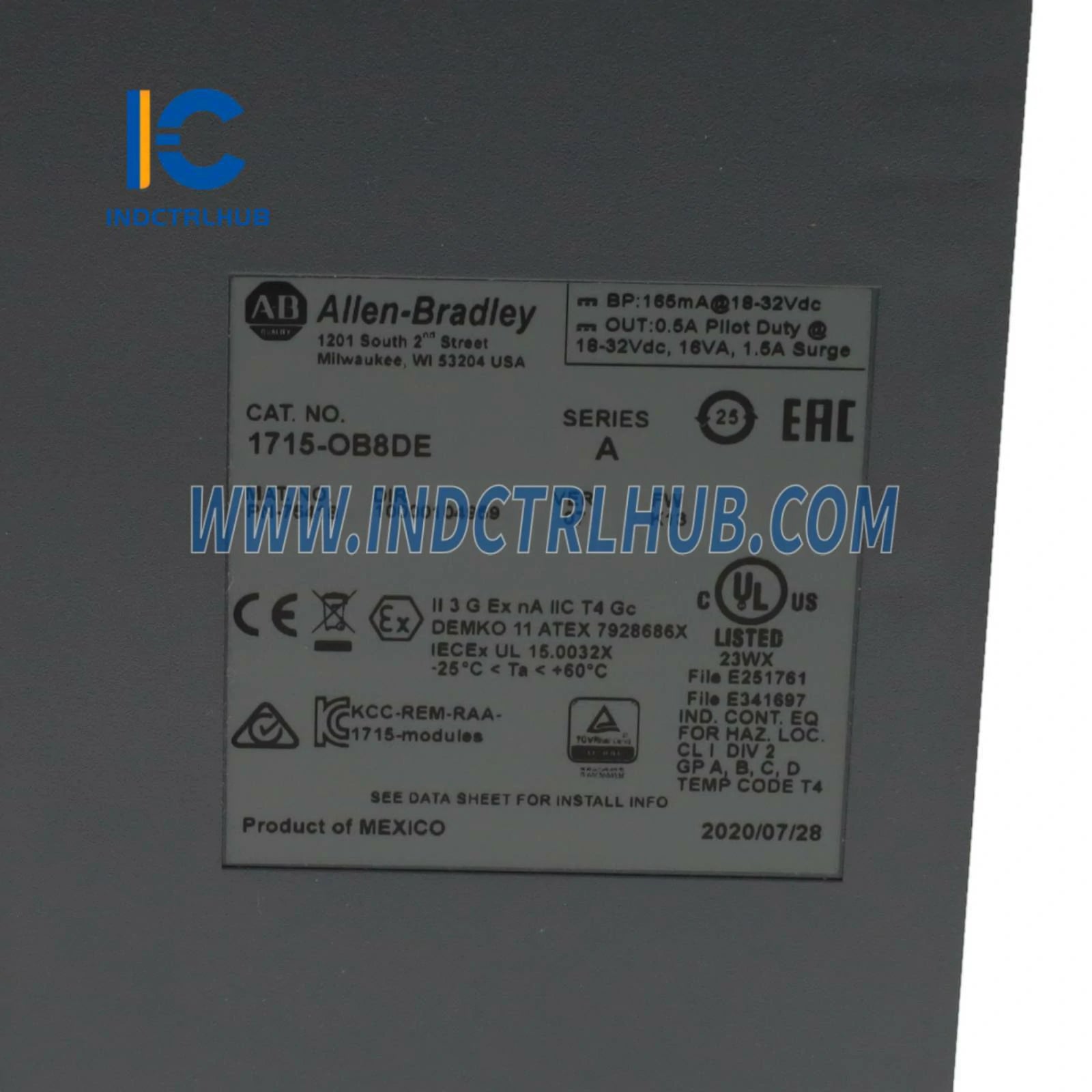

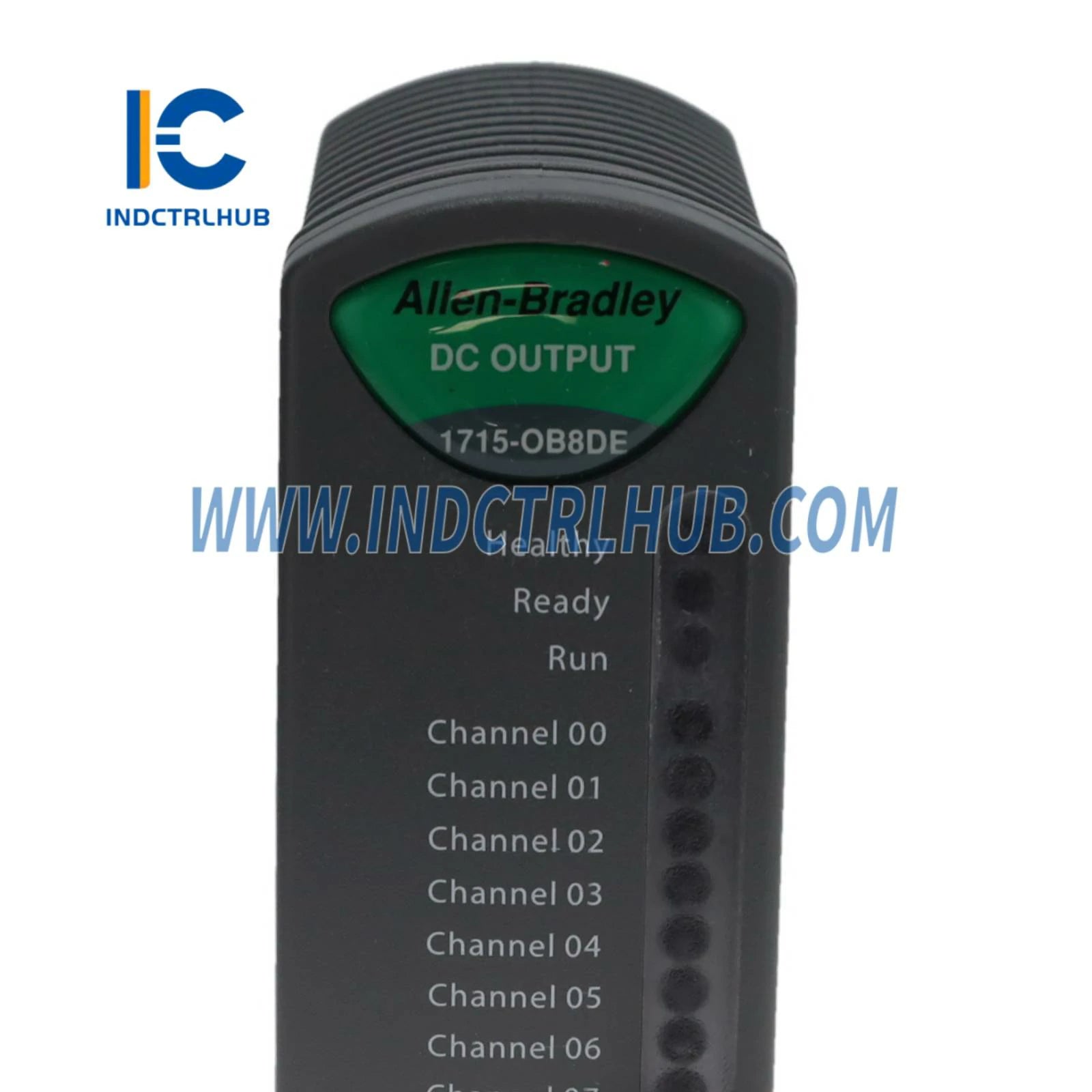

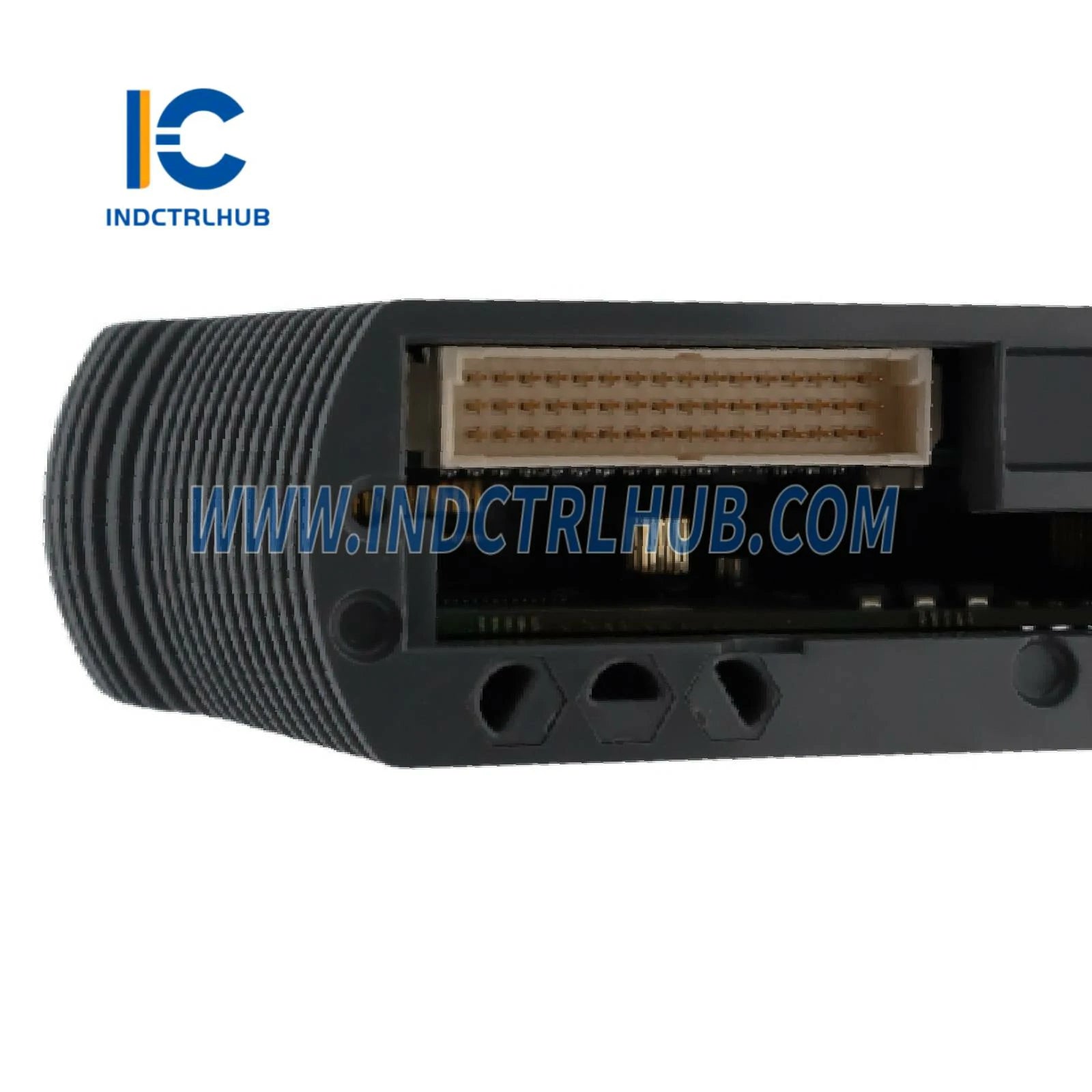

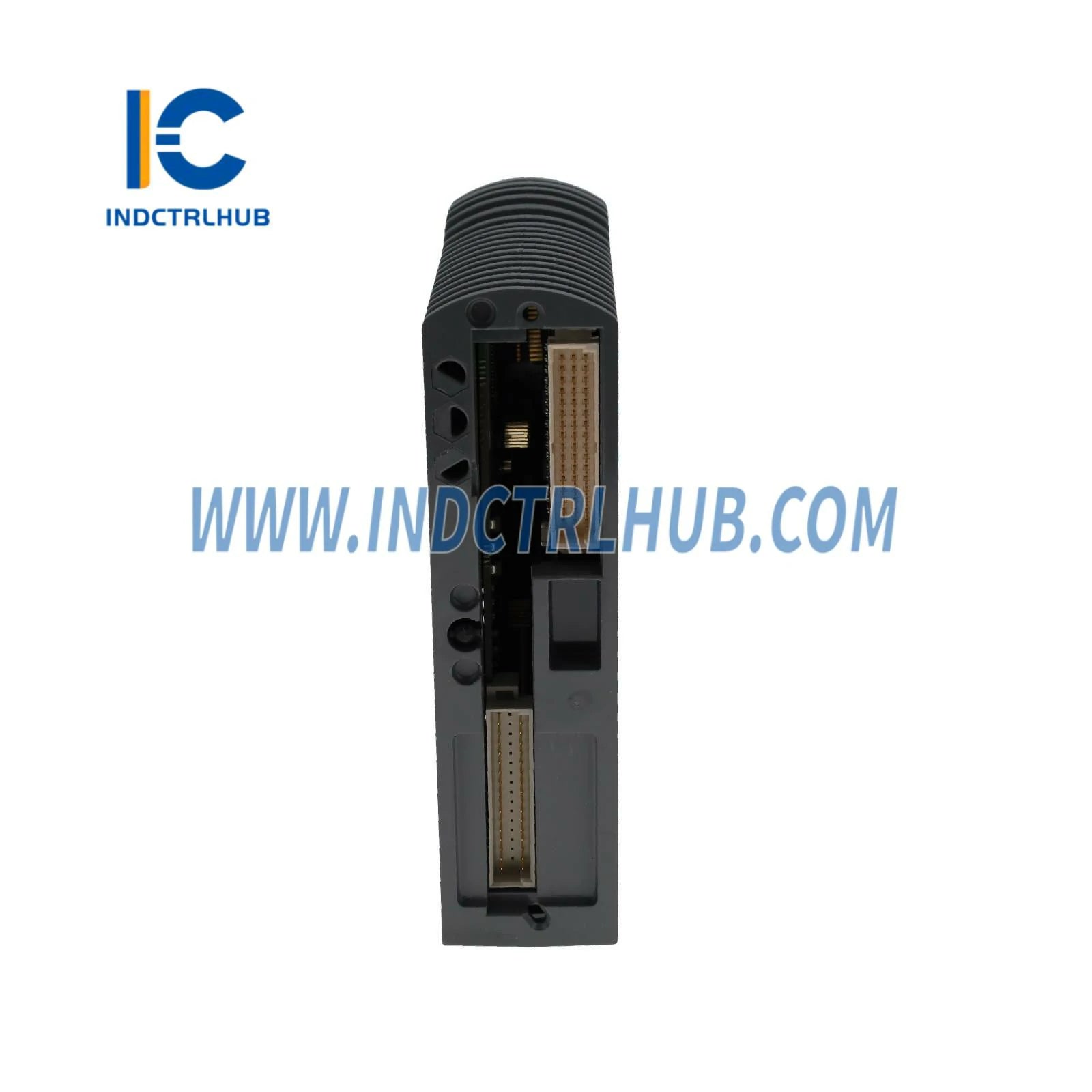

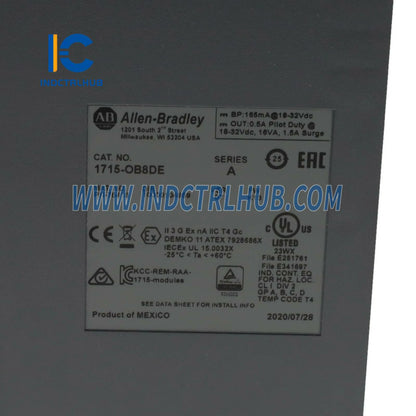

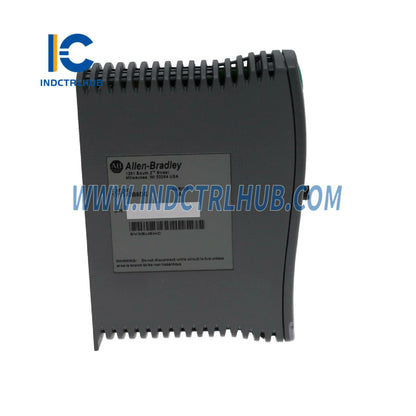

Allen-Bradley 1715-OB8DE Сандық Шығару Модулі
Allen-Bradley 1715-OB8DE — өнеркәсіптік автоматтандыру жүйелерінде қолдануға арналған сандық шығыс модулі. Ол сенімді жұмыс істейді және қатаң экологиялық және қауіпсіздік стандарттарына сәйкес келеді.
Техникалық сипаттамалар
Электрлік сипаттамалар
-
Жұмыс кернеуі мен тогы:
- Артқы тақта: 165 мА @ 18–32V DC
- I/O арналары: әр арнаға 0.5 A @ 18–32V DC
-
Кернеудің өзгеру жылдамдығы шектері:
-
Өріс кернеуі: 150 В/с (кейбір жағдайларда босатылған)
-
Қуатсыздандырылған шығыс кернеуі: 12 В/мс (қауіпсіздік диагностикасына байланысты)
-
Қуатталған шығыс тогы: 0.9 A/мс
-
Қуат шығыны:
- Жүйе: максимум 3.0 Вт
- Өріс тізбегі: әр өріс тізбегіне 0.17 Вт
Оқшаулау және қорғау
| Мүмкіндік |
Техникалық сипаттама |
| Изоляциялық кернеу |
50В (үздіксіз), негізгі оқшаулау түрі, I/O порттары мен артқы тақта арасында |
| Диэлектрлік беріктік |
60 секундқа 500В AC кернеуде сынақтан өткен |
| I/O порттарын оқшаулау |
Жеке I/O порттары арасында оқшаулау жоқ |
Физикалық және механикалық сипаттамалар
-
Салмақ:
- 1715-OB8DE модулі: 290 г (10.23 унция)
- Кіріс/шығыс базалық блогы: 133 г (5 унция)
- Терминация жинағы: 133 г (5 унция) – 260 г (10 унция)
-
Өлшемдері (Б x Е x Т): 166 x 42 x 118 мм (6.5 x 1.625 x 4.625 дюйм)
-
Сым өлшемі (Терминация жинақтары 1715-TASOB8DE & 1715-TADOB8DE):
- Жалғыз 0.75–1.5 мм² (18–16 AWG) қатты немесе иілген мыс сым
- 85 °C (185 °F) немесе одан жоғары деп бағаланған
-
Сым санаты: 2-санат (сигнал порттары үшін)
Қорғағыштар және қуат көрсеткіштері
| Компонент |
Техникалық сипаттама |
| Қорғағыш түрі (Кіріс/шығыс) |
10 A, 125V, F типі |
| Кіріс/шығыс қуат көзі |
Макс 5 A, мин 32V DC |
| Пилоттық жүктеме рейтингі |
16VA, 1.5A тұтану тогы |
Қоршаған ортаға арналған рейтингтер
| Параметр |
Техникалық сипаттама |
| Жұмыс температурасы |
-25 ден 60 °C (-13 ден 140 °F) |
| Айналадағы ауа температурасы (максимум) |
70 °C (158 °F) |
| Жұмыс істемейтін температура |
-40 ден 85 °C (-40 ден 185 °F) |
| Салыстырмалы ылғалдылық |
10–95% конденсациясыз |
| Дірілге төзімділік |
2 g @ 10–500 Гц |
| Соққыға төзімділік (жұмыс кезінде) |
DIN рельсі: 25 г, Панельге орнату: 30 г |
| Соққыға төзімділік (Жұмыс істемегенде) |
Орнатылған: 30 g, Орнатылмаған: 50 g (слот толтырғыштарымен) |
| Қаптама түрі |
Жоқ (ашық стиль) |
Электромагниттік Сәйкестік (EMC) Сәйкестігі
-
Эмиссиялар:
- CISPR 11 (IEC 61000-6-4) A Сыныбы
-
Электростатикалық Разрядтарға (ESD) Иммунитет:
-
IEC 61000-4-2: ±6 kV (қатынас), ±8 kV (ауа)
-
Сәулеленген RF Иммунитеті:
-
IEC 61000-4-3:
- 80–1000 MHz аралығында 20V/m (1 kHz синус толқыны 80% AM)
- 1000–2000 MHz аралығында 10V/m (1 kHz синус толқыны 80% AM)
- 900 MHz және 1890 MHz-де 10V/m (200 Hz, 50% Пульс 100% AM)
- 2000–2700 MHz аралығында 3V/m (1 kHz синус толқыны 80% AM)
-
Электрлік Жылдам Транзиент/Жарылыс (EFT/B) Иммунитеті:
-
IEC 61000-4-4: Сигнал порттарында ±2 kV @ 5 kHz
-
Шұғыл Күшейткіш Иммунитеті:
-
IEC 61000-4-5: Сигнал порттарында ±1 kV желі-желі (DM), ±2 kV желі-жер (CM)
-
Өткізілген RF Иммунитеті:
-
IEC 61000-4-6: 150 kHz–80 MHz аралығында 10V rms (1 kHz синус толқыны 80% AM)
