Product Description
Жалпы ақпарат
|
Параметр |
Мәні |
|---|---|
|
Өндіруші |
Аллен-Бредли |
|
Модель/Бөлім нөмірі |

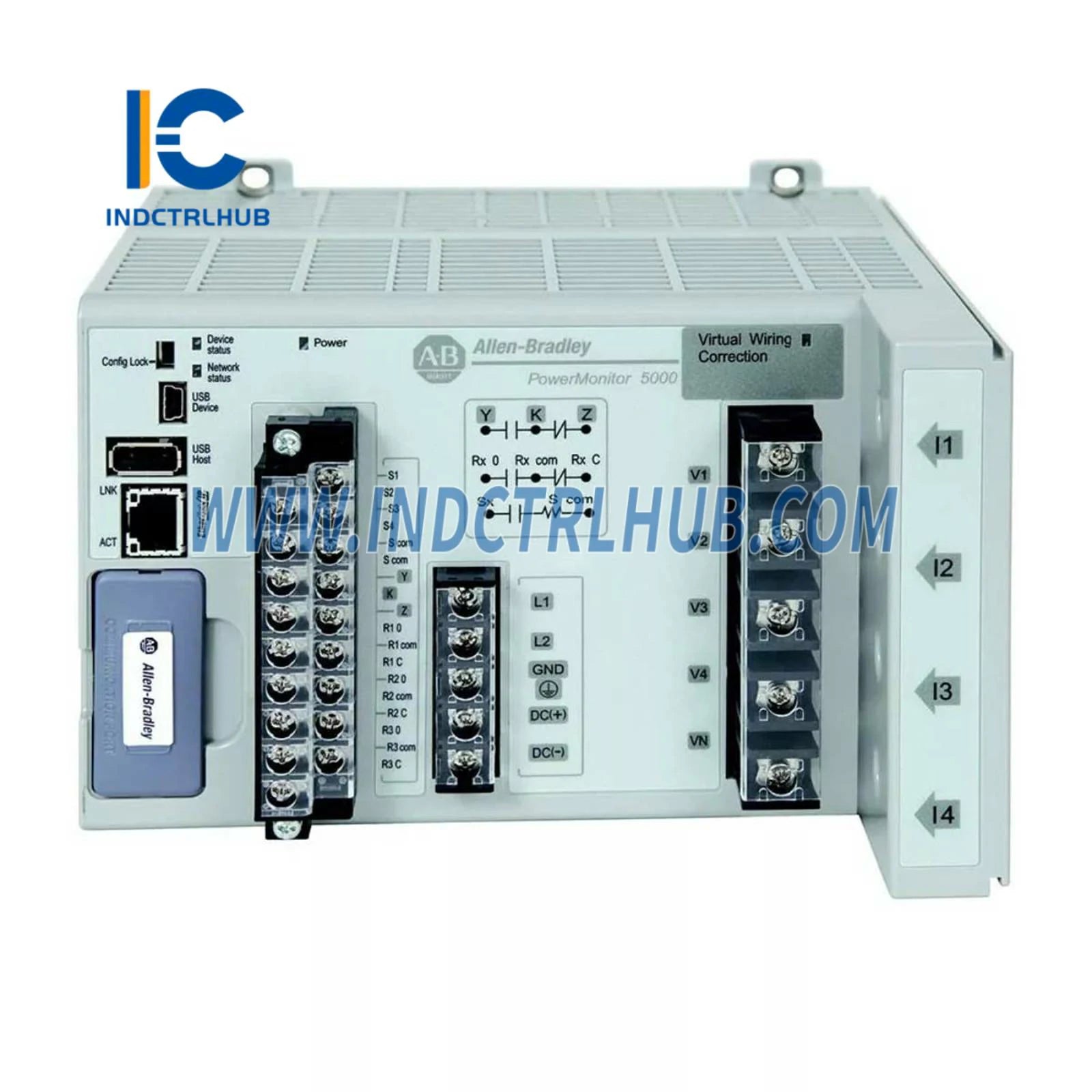

1426-M5E |
|
Сипаттама |
Қуат Өлшегіш |
Техникалық сипаттамалар
|
Параметр |
Мәні |
|---|---|
|
Кернеу сезгіш кірістер (V1, V2, V3, VN) |
±0.1% дәлдік, желі-нөлдік rms: 398В номинал (15…660В), желі-желі rms: 690В номинал (26…1144В) |
|
Ток сезгіш кірістер (I1, I2, I3, I4) |
±0.1% дәлдік, 5А номинал (0.05…15.6 А rms) |
|
Жиілік |
±0.05 Гц, 50 немесе 60 Гц номинал (40…75 Гц) |
|
Қуат Функциялары |
кВт, кВА, кВАр |
|
Сұраныс Функциялары |
кВт, кВА |
|
Энергия Функциялары |
кВтсағ, кВАсағ |
|
Дәлдік Стандарттары |
ANSI C12.20 -2010 Сынып 0.2, EN 62053-22 -2003 Сынып 0.2 |
|
Өлшеу Жаңарту Жылдамдығы |
Әр желі циклі |
Кіріс және Шығыс Рейтингтері
|
Параметр |
Баға беру |
|---|---|
|
Басқару Қуаты (AC) |
85…264V AC, 47…63 Гц (38ВА) |
|
Басқару Қуаты (DC) |
106…275В DC (26ВА) / 22.8В DC…25.2В DC (12ВА) |
|
Кернеу сезгіш кірістер (V1, V2, V3, VN) |
Кіріс кедергісі: кемінде 5 МОм, кіріс тогы: максимум 2 мА |
|
Ток сезгіш кірістер (I1, I2, I3, I4) |
Артық жүктемеге төзімділік: үздіксіз 22А, 1 секундқа 200А |
|
Жүктеме және кедергі |
Елеусіз |
|
5А-дағы максималды шыңдық коэффициенті |
4.0 |
|
Жүктеу тогы |
5 мА |
|
Күй кірістері |
Байланыс жабылуы (ішкі 24В DC) |
|
KYZ шығысы |
Тұрақты күйдегі KYZ: 240В AC/DC-де 80 мА |
|
Басқару релесі |
ANSI C37.90 трип міндеті: 2005 |
Механикалық өлшемдері
|
Параметр |
Мәні |
|---|---|
|
Ені x Биіктігі x Тереңдігі |
185 мм x 132 мм x 178 мм (7.29” x 5.2” x 7.0”) |
Қоршаған ортаға арналған рейтингтер
|
Параметр |
Баға беру |
|---|---|
|
Жұмыс температурасы |
-20°C-тан +70°C-қа дейін (+4°F-тан +158°F-қа дейін) |
|
Сақтау температурасы |
-40°C-тан +85°C-қа дейін (-40°F-тан +185°F-қа дейін) |
|
Ылғалдылық (конденсациясыз) |
5%-дан 95%-ға дейін |
|
Соққы (Жұмыс істейтін) |
30G |
|
Соққы (жұмыс істемейтін кезде) |
50G |
