Product Description

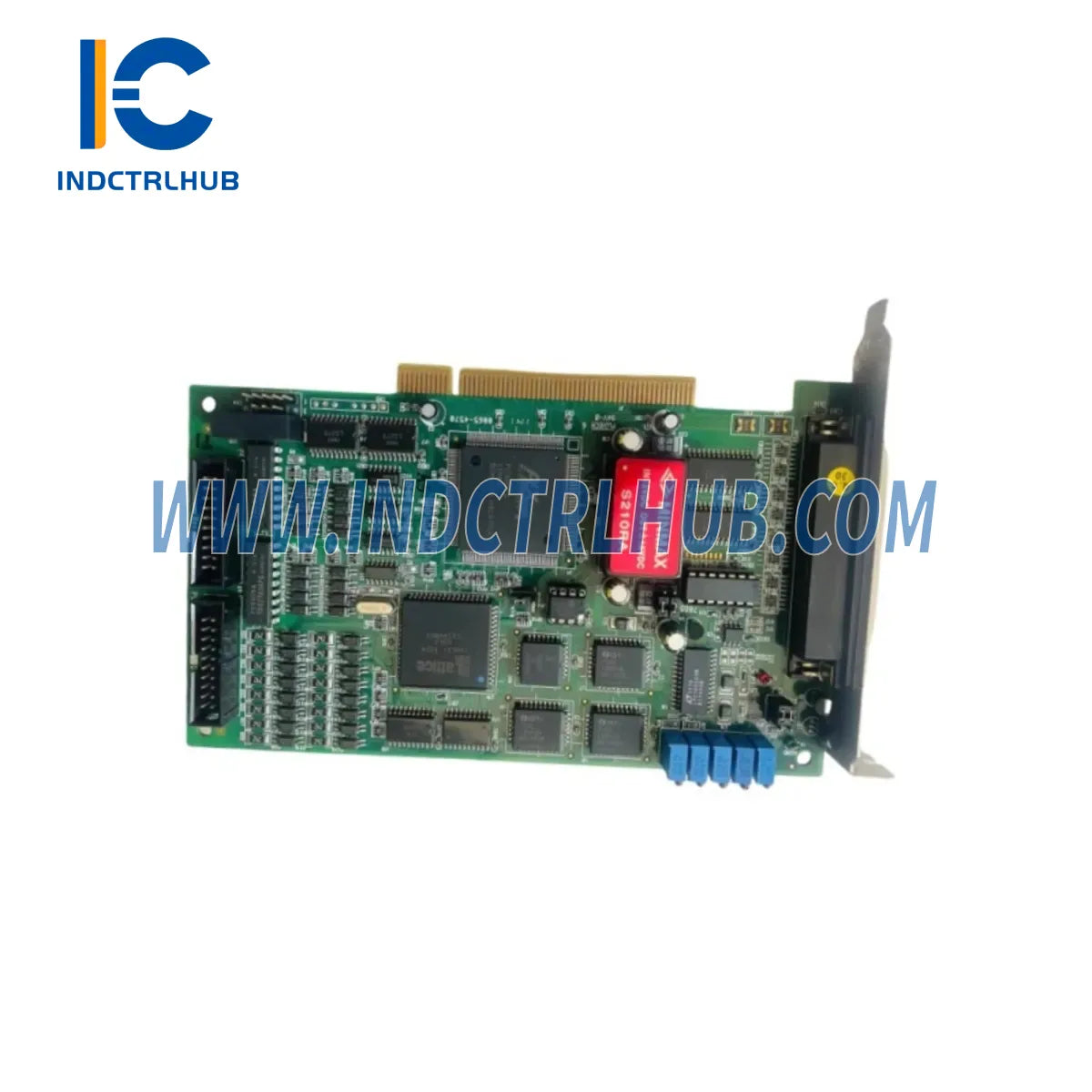

ADLINK PCI-9114A-DG түпнұсқа өнеркәсіптік қосалқы DAQ үйлесімділігі: маңызды ортада жүйенің тұрақтылығын қамтамасыз етеді
ADLINK PCI-9114A-DG — өнеркәсіптік автоматтандыру, процесс бақылау және зертханалық өлшеу қолданбаларына арналған жоғары өнімді PCI-шинасы деректерді жинау картасы. Түпнұсқа қосалқы бөлшек ретінде жасалған бұл карта дәл 12 биттік шешіммен сенімді көпарналы аналогтық сигналдарды жинауды қамтамасыз етеді — бұл инженерлерге ескі SCADA жүйелерін, CNC жабдықтарын және өнеркәсіптік сынақ стендтерін қолдауда сенімді ауыстыру нұсқасы болып табылады. Қартаюда тұрған инфрақұрылымды жаңартсаңыз да, жоспарланбаған тоқтап қалуларды азайту үшін маңызды қосалқы бөлшектерді қорда ұстасаңыз да, PCI-9114A-DG жүйеңіздің сигнал тұтастығы мен шиналық үйлесімділігін қамтамасыз етеді.
Өнеркәсіптік нысандар жабдықтардың қызмет ету мерзімін ұзартуға ұмтылған сайын, тексерілген түпнұсқа қосалқы бөлшектерді табу стратегиялық басымдыққа айналады. PCI-9114A-DG осы қажеттілікті тікелей шешеді: ол стандартты PCI ұяларына драйвер қақтығысысыз орнатылады, Windows және Linux орталарын қолдайды және ADLINK-тің DAQ бағдарламалық экожүйесімен мінсіз интеграцияланады. Жартылай өткізгіш фабрикаларда, энергия өндіру зауыттарында және автомобиль сынақ орталықтарында техникалық қызмет инженерлері осы картаны деректер ағындарын үзіліссіз ұстап тұру үшін пайдаланады.
Негізгі ерекшеліктері мен артықшылықтары
- ? 16 арналы біржақты / 8 арналы дифференциалды аналогтық кіріс ¡ª әртүрлі сенсор топологиялары үшін икемді арна конфигурациясы
- ? 100 кС/с дейінгі 12 биттік АЦП шешімі ¡ª жылдам өтпелі сигналдарды жоғары дәлдікпен түсіреді
- ? Бағдарламаланатын күшейткіш (PGA) ¡ª кіріс диапазоны ¡À0.625В-тан ¡À10В-қа дейін, термопаралар, қысым сенсорлары және кернеу сенсорларына бейімделеді
- ? Құрылғыдағы FIFO буфері ¡ª жоғары өткізу қабілеті кезінде деректердің жоғалуын болдырмайды
- ? DMA және үзіліс беру режимдері ¡ª нақты уақыттағы басқару қолданбалары үшін CPU жүктемесін азайтады
- ? 12 айлық кепілдік ¡ª әрбір құрылғы өндірістік ақауларға толық бір жылдық кепілдікпен жеткізіледі
- ? RoHS талаптарына сай ¡ª өнеркәсіптік орналастырулар үшін халықаралық экологиялық стандарттарға сәйкес келеді
Қолдану сценарийлері
- ?? Процесс бақылау және SCADA жүйелері ¡ª бағдарламалық драйверлерді қайта баптамай, таратылған басқару архитектураларындағы істен шыққан DAQ карталарын ауыстыру
- ?? Зертхана және ҒЗТКЖ сынақ стендтері ¡ª материалдарды сынау және өнімді растау үшін көпарналы кернеу мен ток өлшеу
- ? Энергия өндіру және коммуналдық қызметтер ¡ª генератордың шығысын, трансформатор сигналдарын және желі параметрлерін нақты уақыт режимінде бақылау
- ?? Жартылай өткізгіштер мен электроника өндірісі — ваферді тексеру және ПХБ функционалды сынау үшін дәл аналогтық қабылдау
- ?? Автомобильді сынау жүйелері — қозғалтқыш диагностикасы, діріл талдауы және көпарналы синхрондалған түсіру арқылы шығарындыларды бақылау
Маңызды техникалық сипаттамалар
| Параметр | Техникалық сипаттамалар |
|---|---|
| Модель | PCI-9114A-DG |
| Шина интерфейсі | PCI (32-бит, 33 МГц) |
| Аналогтық кіріс арналары | 16 SE / 8 DIFF |
| АЦП шешімі | 12-бит |
| Үлгілеу жылдамдығы | 100 kS/s дейін |
| Кіріс кернеу диапазоны | ±0.625V, ±1.25V, ±2.5V, ±5V, ±10V (бағдарламаланатын) |
| Кіріс кедергісі | >1 GΩ |
| FIFO буфері | 1K үлгі |
| Сандық кіріс/шығыс | 16-бит TTL үйлесімді |
| Санауыш/Уақыт өлшегіш | 2× 16-бит (82C54) |
| Жұмыс температурасы | 0°C-тан 60°C-қа дейін |
| Энергия тұтыну | +5V @ 1A типтік |
| Өлшемдері | Жартылай ұзындықтағы PCI карта |
| ОЖ қолдауы | Windows 10/11, Linux |
| Кепілдік | 12 Ай |
| Шығу елі | Тайвань |
Алдын алу техникалық қызмет көрсету стратегиясы
PCI-9114A-DG картасын ауыстыру сирек жағдайда жеке оқиға болып табылады — бұл бүкіл деректерді жинау тізбегін аудиттен өткізу және каскадтық ақаулардың алдын алу мүмкіндігі. Бұл картаны ауыстыру кезінде жүйеңіздің толық жұмыс қабілеттілігін қамтамасыз ету үшін келесі қосымша компоненттерді мұқият тексеруді ұсынамыз:
Ең алдымен, PCI байланыс интерфейс қабатын тексеріңіз. HIMA RS485-PCI RS485 интерфейс картасы қауіпсіздікке маңызды жүйелерде DAQ карталарымен бірге жиі орнатылады; оның микробағдарламасының нұсқасын және коннектордың бүтіндігін растаңыз. Сол сияқты, егер жүйеңіз ControlNet топологиясын қолданса, DAQ картасының ақауына себеп болуы мүмкін автобустың бәсекелестігі немесе CRC қателері бар-жоғын анықтау үшін Allen-Bradley 1784-PCIC ControlNet Universal PCI байланыс интерфейс картасын тексеріңіз.
Data Highway Plus желілерінде жұмыс істейтін жүйелер үшін біз Allen-Bradley 1784-PKTX Data Highway Plus PCI желілік интерфейс картасын бір уақытта тексеруді ұсынамыз — бұзылған DH+ интерфейсі DAQ картасының ақауларына ұқсас тұрақсыз аналогтық оқуларға себеп болуы мүмкін. Егер сіздің тіреуішіңізде Schneider 416NHM30032 Modicon 2-Port Modbus Plus PCI адаптері болса, оның аяқтау резисторларын және кабель қорғанысын тексеріңіз, себебі Modbus Plus шудары көршілес аналогтық қабылдау арналарына өтуі мүмкін.
Аналогтық енгізу/шығару жағында, Allen-Bradley 1769-IF8 CompactLogix 8-арналы аналогтық енгізу модулін арна ауытқуы үшін тексеріңіз және Yokogawa AAV142-S00 аналогтық енгізу модулінің калибрлеу сертификаттарының өзекті екеніне көз жеткізіңіз. Температураға аса маңызды процестер үшін Yokogawa AAT145-S50 TC/mV енгізу модулін термопараның суық түйіспе компенсациясының дәлдігі үшін тексеру қажет. Соңында, Bently Nevada 3500/92 Ethernet Modbus TCP/IP коммуникациялық шлюзі сияқты байланыс шлюзіңіздің SCADA тарихшысына жоғалтусыз деректерді дұрыс жіберіп отырғанына көз жеткізіңіз.
Стратегиялық ауыстыру шешімдері
ADLINK PCI-9114A-DG өндірістік DAQ қосымшаларында жиырма жылдан астам уақыт бойы сенімді жұмыс істеді. Ескі PCI-шина жабдығына OEM қолдауы қысқарған сайын, мекемелер маңызды шешім қабылдауы керек: дәлелденген түпнұсқа қосалқы бөлшектерді қазір алу немесе карта істен шыққанда ауыстырусыз ұзақ тоқтап қалу қаупін қабылдау.
Неліктен түпнұсқа қосалқы бөлшектер жалпы баламалардан артық:
- ?? Драйвер үйлесімділігі ¡ª түпнұсқа ADLINK карталары бар драйверлерді пайдаланады, олар бар LabVIEW, MATLAB және арнайы C/C++ DAQ қосымшаларымен кодты өзгертпей біріктіріледі
- ?? Калибрлеу ізделімділігі ¡ª зауыттық калибрленген бірліктер NIST-ке ізделетін дәлдікті сақтайды, ISO сертификатталған сынақ орталарында маңызды
- ?? Слотқа слотпен ауыстыру ¡ª бірдей форм-фактор мен IRQ мінез-құлқы төтенше техникалық қызмет көрсету кезінде қайта баптау уақытын жояды
- ?? Өмірлік цикл қорын жоспарлау ¡ª қазіргі бағамен 2-3 бірлікті сатып алу PCI-шинасының жаһандық қорлары азайған кезде болашақ тапшылықтан қорғайды
PCIe платформаларына көшу кезінде біздің команда ADLINK PCIe-9114 сериясына көшу жолдарын және артқа үйлесімді бағдарламалық қамтамасыз етуді сақтауды кеңес бере алады.
Қолдау бойынша жиі қойылатын сұрақтар
С: PCI-9114A-DG үшін 12 айлық кепілдік нені қамтиды?
Ж: Біздің 12 айлық кепілдік барлық өндірістік ақауларды, қалыпты жұмыс жағдайындағы компоненттердің істен шығуын және зауыттық сипаттамалардан тыс ADC калибрлеу ауытқуын қамтиды. Ол дұрыс орнатылмаудан немесе ESD оқиғаларынан болған физикалық зақымдарды қамтымайды. Кепілдік талаптары 5 жұмыс күні ішінде өңделеді, маңызды өндірістік орта үшін алдын ала ауыстыру қолжетімді.
С: PCI-9114A-DG-ның 24/7 өндірістік ортадағы күтілетін қызмет мерзімі қанша?
Ж: Басқарылатын температура жағдайында (0-50°C қоршаған орта) және жеткілікті шасси ауа ағынымен PCI-9114A-DG әдетте 8-12 жыл сенімді қызмет көрсетеді. Электролиттік конденсаторлардың тозуы негізгі тозу механизмі болып табылады; жоғары температуралы ортада 7 жылда алдын ала ауыстыруды ұсынамыз.
С: PCI-9114A-DG Windows 10 және Windows 11 жүйелерімен үйлесімді ме?
Ж: Иә. ADLINK Windows 10 (32/64-бит) және Windows 11 (64-бит) үйлесімді қолтаңбалы WDM драйверлерін ұсынады. Ubuntu 20.04 LTS және RHEL 8+ үшін Linux ядро модулі қолдауы бар. Сатып алу кезінде драйвер жүктеу сілтемелері үшін хабарласыңыз.
С: PCI-9114A-DG-ны PCI-9114 (DG емес нұсқасы) орнына тікелей ауыстыруға бола ма?
Ж: DG қосымшасы дифференциалды жерлеу конфигурациясын білдіреді, ол стандартты нұсқамен салыстырғанда жалпы режимдегі шуды жақсырақ басады. Бұл PCI-9114 орнатуларына электрлік тұрғыдан үйлесімді ауыстыру ретінде қолданылады және электрлік шуды көп өндірістік ортада сигнал сапасын жақсартады.
С: PCI-9114A-DG үшін жеткізу уақыты қанша?
Ж: Қоймадағы бірліктер DHL Express немесе FedEx International Priority арқылы 3-5 жұмыс күні ішінде жеткізіледі. Көтерме тапсырыстар (5+ бірлік) үшін арнайы жүк тасымалдау және көлемдік баға туралы хабарласыңыз.
С: Интеграция және драйвер конфигурациясы бойынша техникалық қолдау көрсетесіз бе?
Ж: Иә. Біздің инженерлік команда алдын ала сату техникалық кеңес беру және сатып алғаннан кейінгі интеграция қолдауын электрондық пошта және бейнеқоңырау арқылы ұсынады. Біз LabVIEW DAQmx конфигурациясы, MATLAB Data Acquisition Toolbox орнатуы және арнайы C API интеграциясы бойынша көмектесе аламыз.
