Product Description

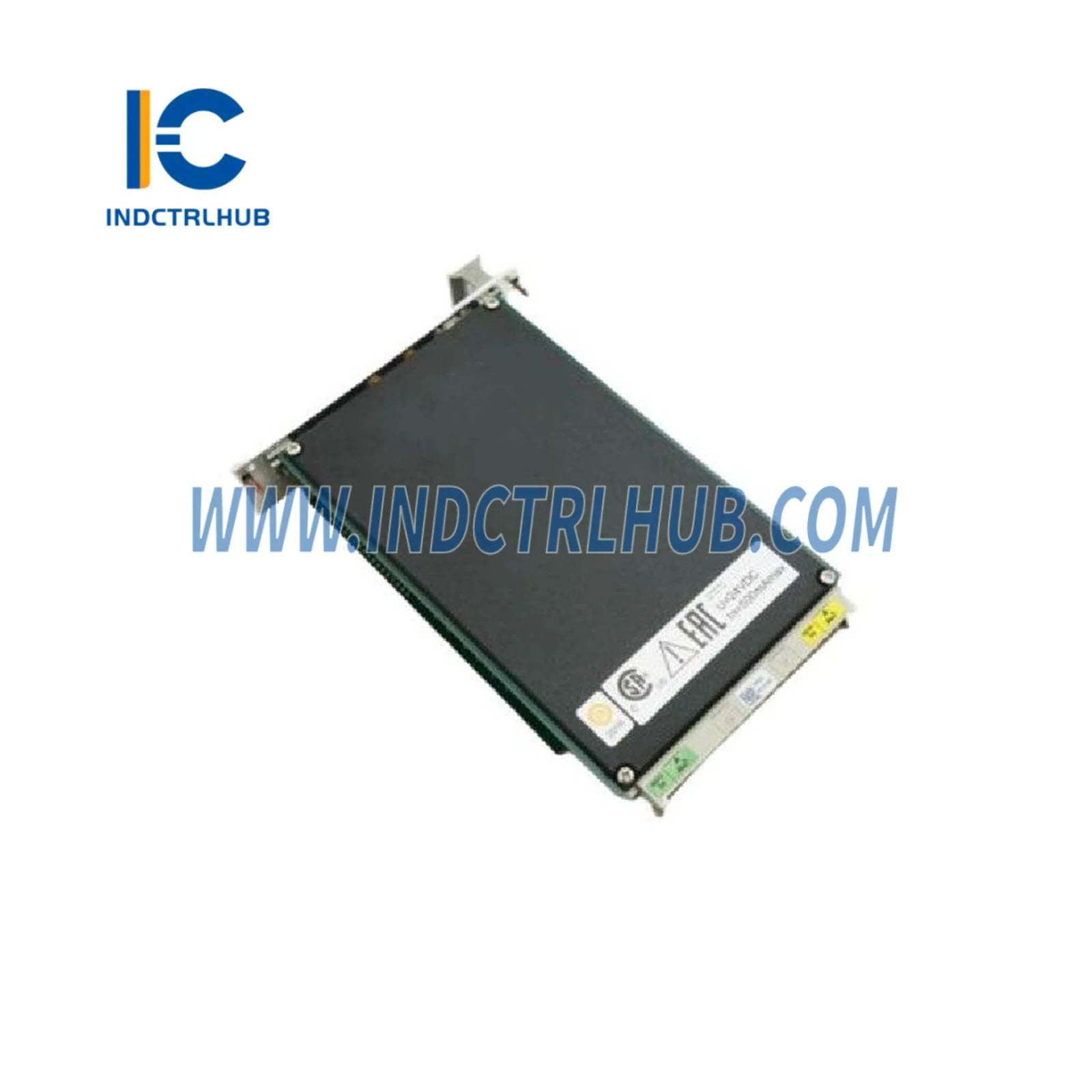

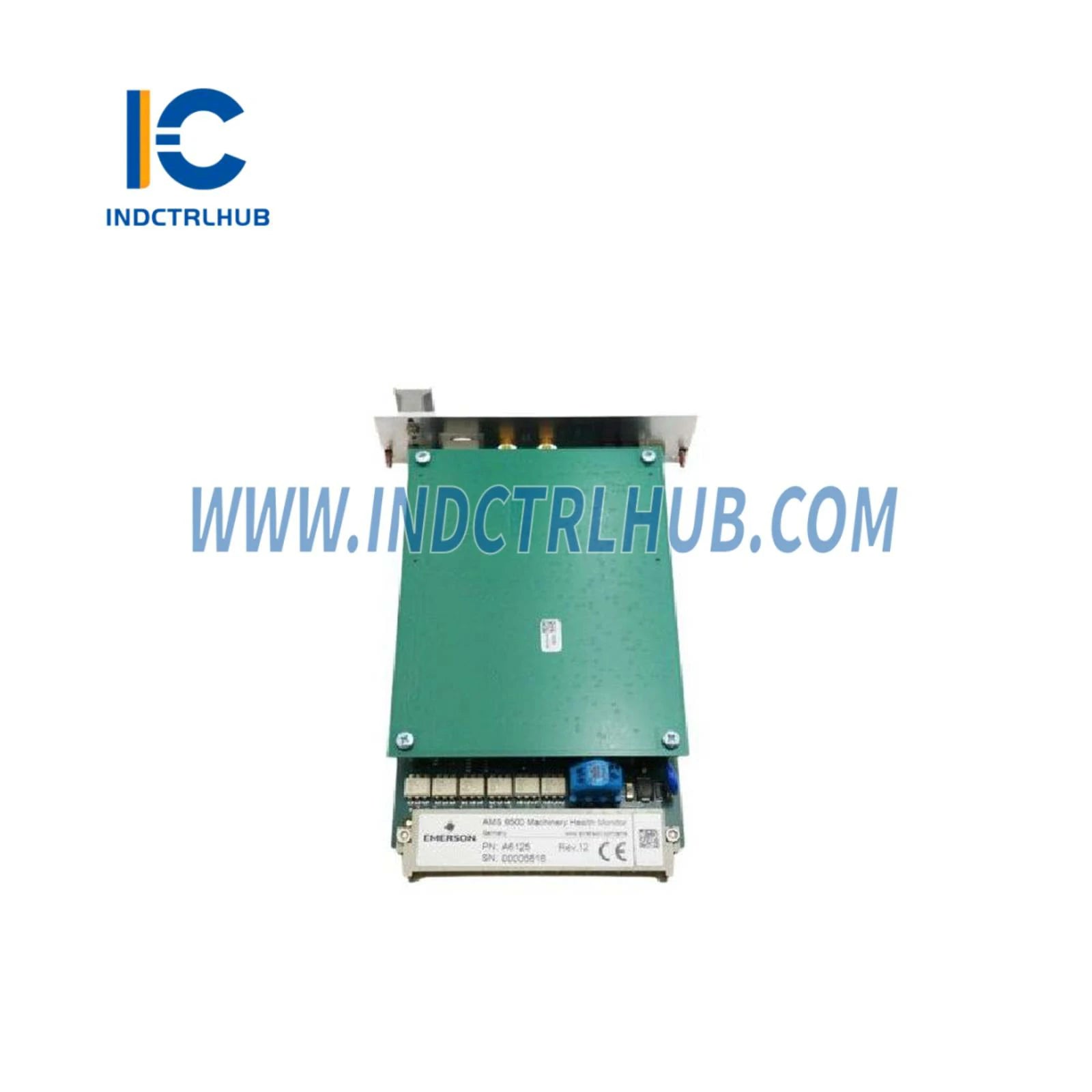

A6125 EMERSON Машина денсаулығын бақылау құралы - Жетілдірілген діріл талдау шешімі
Emerson A6125 Машина денсаулығын бақылау құралы өнеркәсіптік ортадағы маңызды айналмалы жабдықтар үшін дәл діріл мониторингін қамтамасыз етеді. Екі тәуелсіз дифференциалды кіріспен жасалған бұл жетілдірілген мониторинг жүйесі нақты уақыттағы діріл талдауы және конфигурацияланатын ескерту шектерінің арқасында толық машина қорғанысын ұсынады.
Негізгі техникалық сипаттамалар
Өндіруші: Emerson
Модель/Бөлім нөмірі: A6125
Өнім категориясы: Машина денсаулығын бақылау құралы
Трансдюсер кіріс мүмкіндіктері
- Екі тәуелсіз арна: Толық мониторинг қамтуы үшін екі дифференциалды кіріс
- Сенсор үйлесімділігі: >100 кОм кіріс кедергісі бар пьезоэлектрлік акселерометрлер мен велометрлер
- Кіріс кернеу диапазоны: -5-тен +15 В DC дейін, конфигурацияланатын сезімталдық диапазондары бар
- Сигнал диапазоны (Стандарт 6125/00): 311 - 9500 мВ шыңнан шыңға
- Сигнал диапазоны (Жоғары температура 6125/10): экстремалды орта үшін 16 - 450 мВ шыңнан шыңға
- Сенсорды қуатпен қамтамасыз ету: 30 VDC-де 2-8 мА тұрақты ток, гальваникалық оқшауланған
Бапталатын жиілік диапазондары
Акселерометр режимі:
- Жоғары диапазон: 30 - 8000 Гц (жоғары жылдамдықтағы машиналар)
- Орташа диапазон: 10 - 2000 Гц (жалпы өнеркәсіптік жабдық)
- Төменгі диапазон: 6 - 1000 Гц (төмен жылдамдықтағы қолданбалар)
Велометр режимі:
- Жоғары диапазон: 10 - 2000 Гц
- Орташа диапазон: 6 - 1500 Гц
- Төменгі диапазон: 2 - 250 Гц (төмен жиілікті дірілді анықтау)
Қолдану сценарийлері
A6125 әртүрлі өнеркәсіптік мониторинг қолданбаларында үздік:
- Айналмалы жабдықты қорғау: Құрылғы істен шығудан бұрын мойынтіректердің тозуы, ығысуы және теңгерімсіздік жағдайларын анықтау үшін сорғыларды, компрессорларды, турбиналарды және моторларды үздіксіз бақылау
- Процесс маңызды жабдықтары: Діріл қауіпті шектерден асқанда автоматты өшіру қорғанысы үшін DCS жүйелерімен интеграция
- Алдын ала техникалық қызмет көрсету бағдарламалары: Жоспарланған тоқтатулар кезінде техникалық қызмет көрсетуді жоспарлау үшін RMS және шыңды діріл деңгейлерінің трендтік талдауы
- Жоғары температуралы орта: Арнайы 6125/10 нұсқасы 149°F (65°C) дейінгі экстремалды температура қолданбаларында сенсорларды қолдайды
- Көп нүктелі мониторинг: Компакт EURO карта форматы 19" тірекке 14 модуль орнатуға мүмкіндік береді, зауыт бойынша толық қамту үшін
Кеңейтілген баптау мүмкіндіктері
- Өлшеу режимдері: Қолданбаға сәйкес талдау үшін таңдалатын RMS немесе нөлден шыңға дейінгі өлшеу
- Қос ескерту деңгейлері: Тәуелсіз Ескерту және Қауіп шектері, бапталатын орнату нүктелерімен
- Фильтрді баптау: Белгілі ақау белгілерін бөліп алу үшін реттелетін жиілік диапазондары
- Құпия сөзбен қорғау: рұқсатсыз параметр өзгерістерін болдырмайтын қауіпсіз конфигурация
- Қате анықтау: сенсор тұтастығын тексеру үшін кіріктірілген ашық және қысқа тұйықталу анықтауы
Қоршаған ортаның төзімділігі
- Жұмыс температурасы: қатал өнеркәсіптік ортаға 0° - 65°C (32° - 149°F)
- Сақтау температурасы: -30° - 85°C (-22° - 185°F)
- Ылғалдылыққа төзімділік: 5 - 95% салыстырмалы ылғалдылық, конденсациясыз
- Дірілге төзімділік: IEC 68-2 6-бөлімге сәйкес (0.15 мм @ 10-55 Гц, 19.6 мм/с² @ 55-150 Гц)
- Соққыға төзімділік: IEC 68-2 29-бөлім (98 м/с² шыңы, 16 мс ұзақтығы)
- ЭМС сәйкестігі: өнеркәсіптік электромагниттік ортаға арналған EN50081-1 / EN50082-2 сертификатталған
Физикалық сипаттамалар
- Формат: PCB/EURO карта (DIN 41494) - 100 x 160 мм (3.937 x 6.300 дюйм)
- Ені: 30.0 мм (1.181 дюйм) - 6 TE стандарты
- Биіктік: 128.4 мм (5.055 дюйм) - 3 HE стандарты
- Тереңдік: 160.0 мм (6.300 дюйм)
- Таза салмақ: 320 г (0.705 фунт)
- Жалпы салмақ: стандартты ораумен 450 г (0.992 фунт)
- Шкаф тығыздығы: стандартты 19" шкафқа 14 модуль
- Қуат тұтыну: Максимум 6 Вт (250 мА @ 24 VDC)
Интеграция және қорғау мүмкіндіктері
- Модульді қорғау: шкафқа орнатуға арналған IP 00 (DIN 40050)
- Алдыңғы панель: шаң мен тамшыдан қорғау үшін IP 21 рейтингімен
- Климаттық сынып: DIN 40040 бойынша өнеркәсіптік климаттық жағдайларға арналған KTF
- Буферленген сенсор қуат көзі: Жерлік контурларды болдырмайтын бөлек гальваникалық оқшауланған қуат
- Жүйені интеграциялау: AMS 6500 Classic қорғау жүйелерімен үйлесімді
Шешімнің артықшылықтары
A6125 Machinery Health Monitor енгізу өлшенетін операциялық артықшылықтарды береді:
- Төменгі тоқтау уақыты: Ерте ақау анықтау күтпеген істен шығулардан бұрын жоспарлы қызмет көрсетуді қамтамасыз етеді
- Жабдықтың қызмет ету мерзімін ұзарту: Үздіксіз бақылау артық дірілден зақымдануды болдырмайды
- Қауіпсіздікті арттыру: Автоматты өшіру қорғанысы апатты жабдықтың істен шығуын болдырмайды
- Техникалық қызметті оңтайландыру: Күйге негізделген қызмет көрсету уақытқа негізделген кестелерді алмастырады, шығындарды азайтады
- Реттеуші талаптарға сәйкестік: Құжатталған дірілді бақылау қауіпсіздік пен экологиялық талаптарды қолдайды
Толық бақылау шешімдері үшін байланысты өнімдер
| Өнім | Сипаттама | Қолдану | Сілтеме |
|---|---|---|---|
| EPRO MMS6823 | Ovation ДКБ үшін дірілді бақылау модулі | ДКБ-ға біріктірілген дірілді бақылау және жетілдірілген диагностика | Өнімді қарау |
| EPRO PR6424/010-040+CON021 | Толық дірілді бақылау жүйесі | Дереу орнатуға арналған сенсорлар мен кабельдері бар толық жүйе | Өнімді қарау |
| EPRO MMS 6120 | Қос арналы мойынтірек дірілін бақылау құрылғысы | Тренд талдаумен арнайы мойынтірек күйін бақылау | Өнімді қарау |
Industrial Control Hub-ты неге таңдау керек?
Emerson автоматтандыру компоненттерінің арнайы жеткізушісі ретінде, Industrial Control Hub толық техникалық қолдауымен түпнұсқа A6125 Machinery Health Monitors ұсынады. Біздің қорымызда қазіргі өндіріс бірліктері және AMS 6500 жүйелерінің ұзақ мерзімді қосалқы бөлшектері бар. Әрбір модуль өндірушінің құжаттамасы мен конфигурация нұсқаулығымен бірге жеткізіледі, бұл сіздің машина қорғау стратегияңызға сәтті интеграцияны қамтамасыз етеді.
