Product Description
Ikhtisar Produk

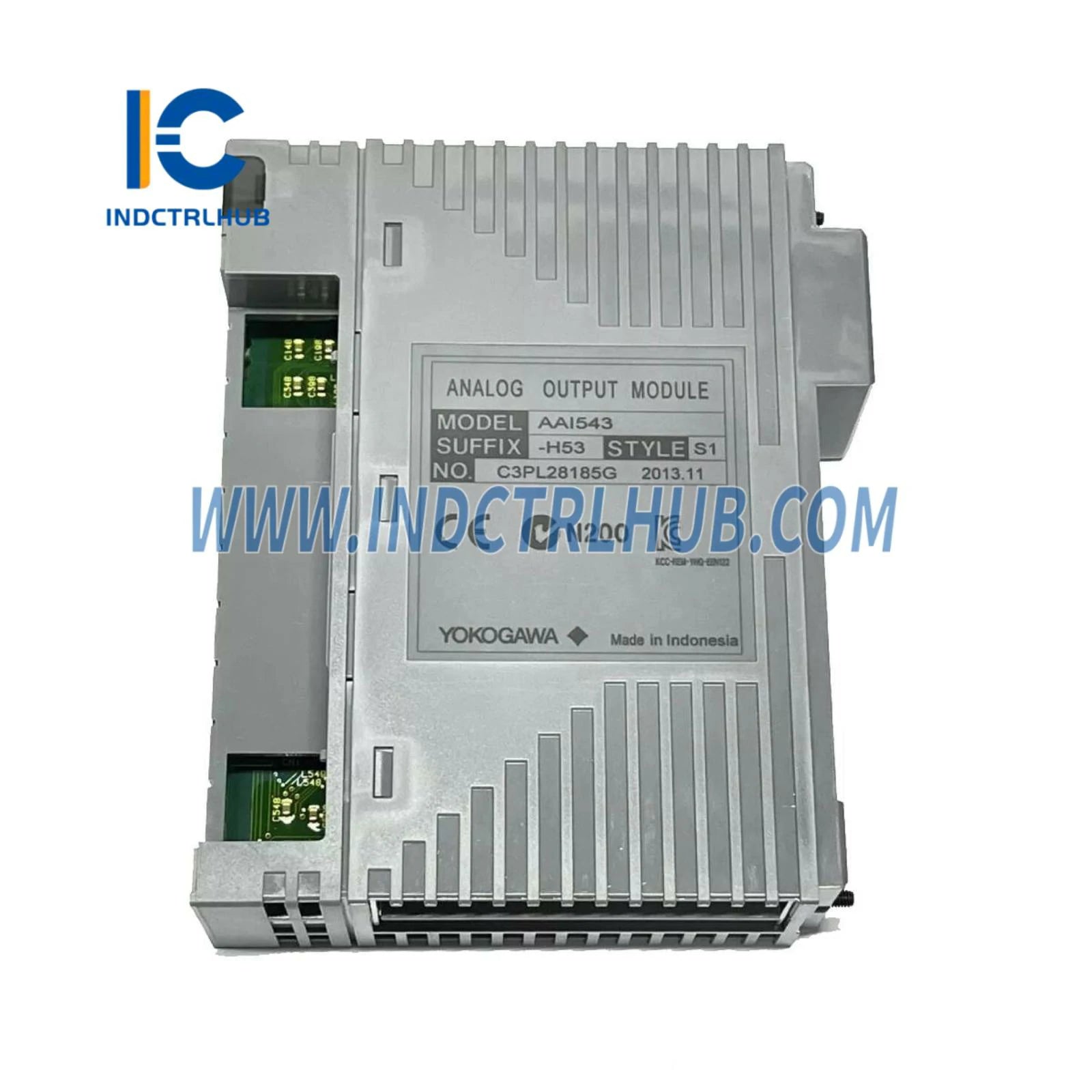

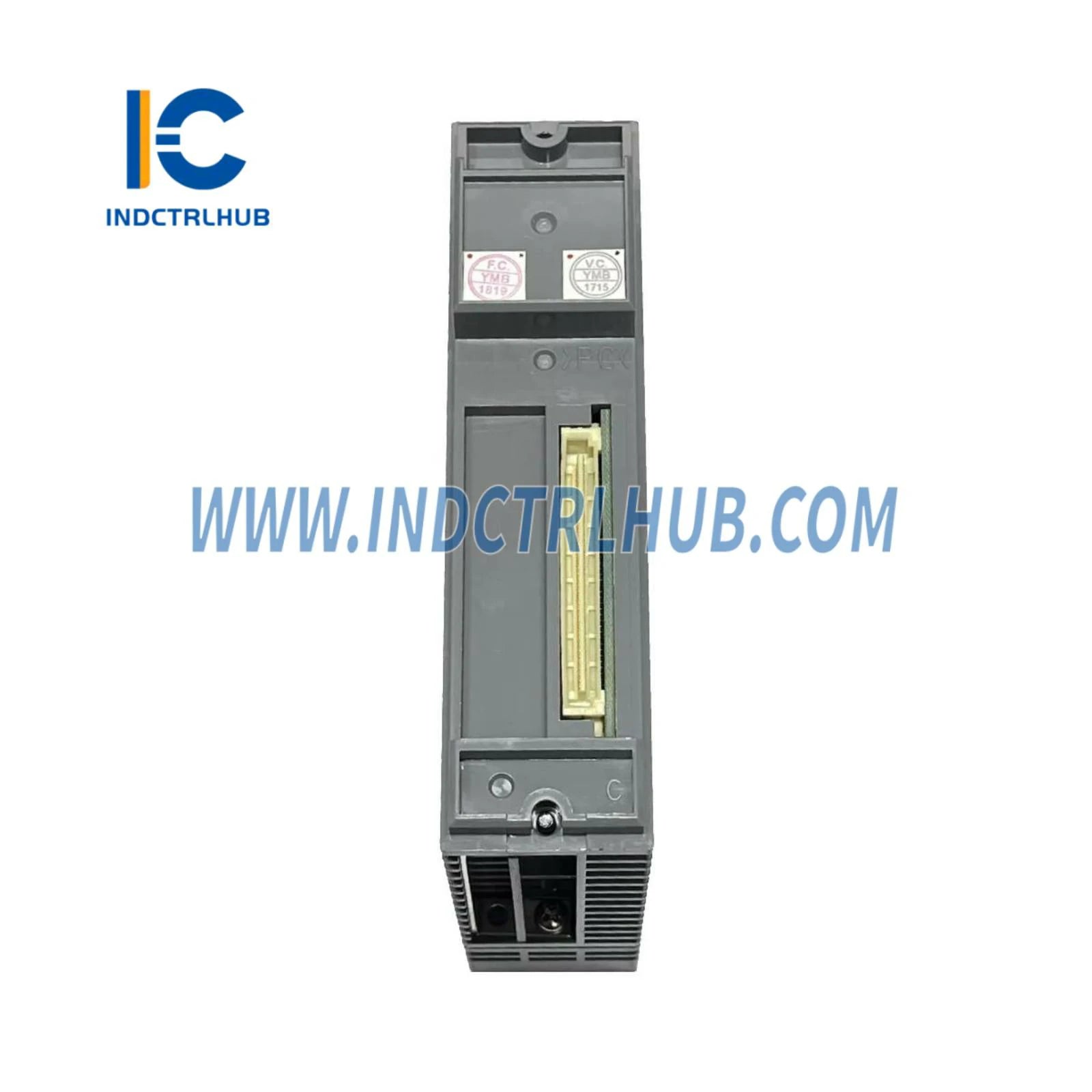

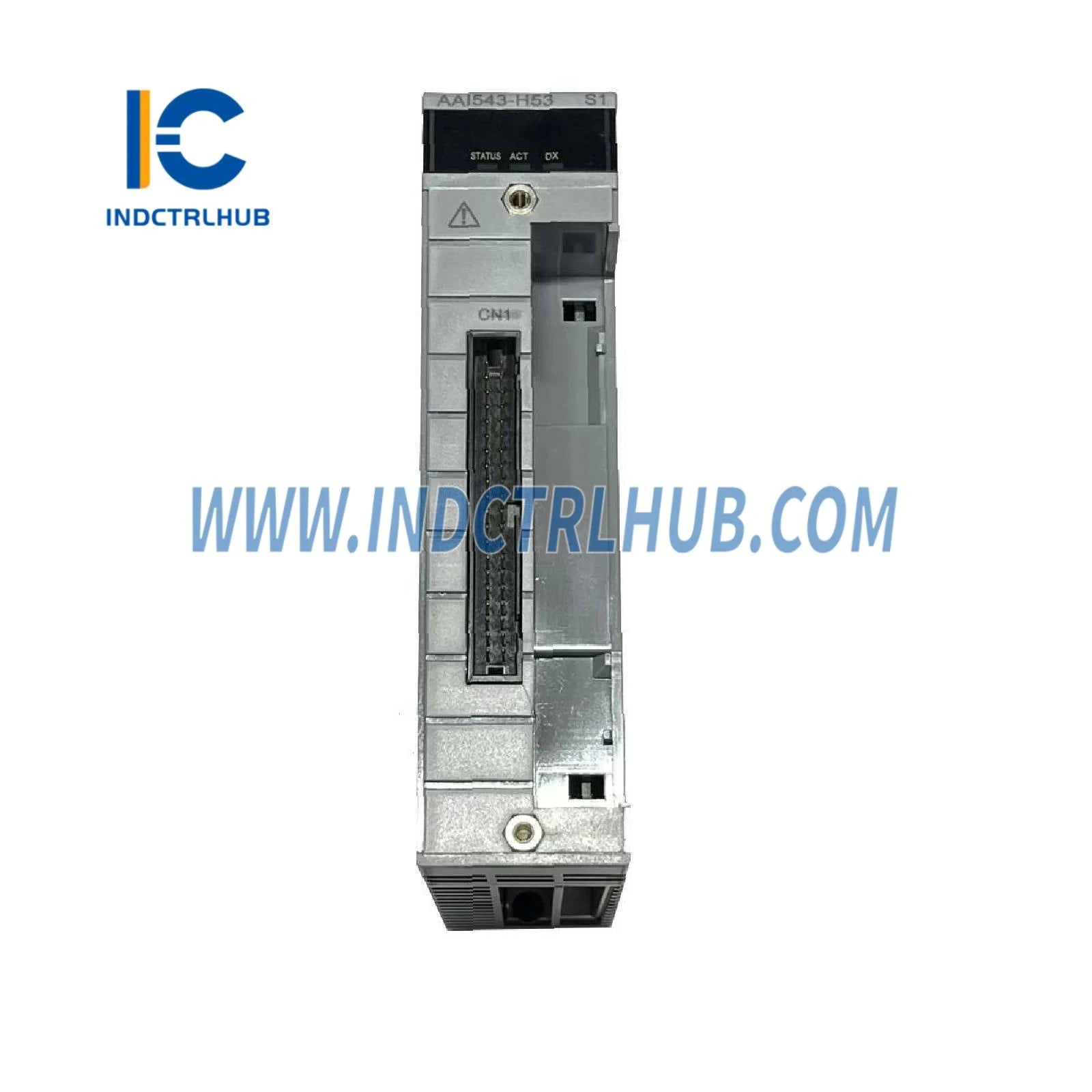

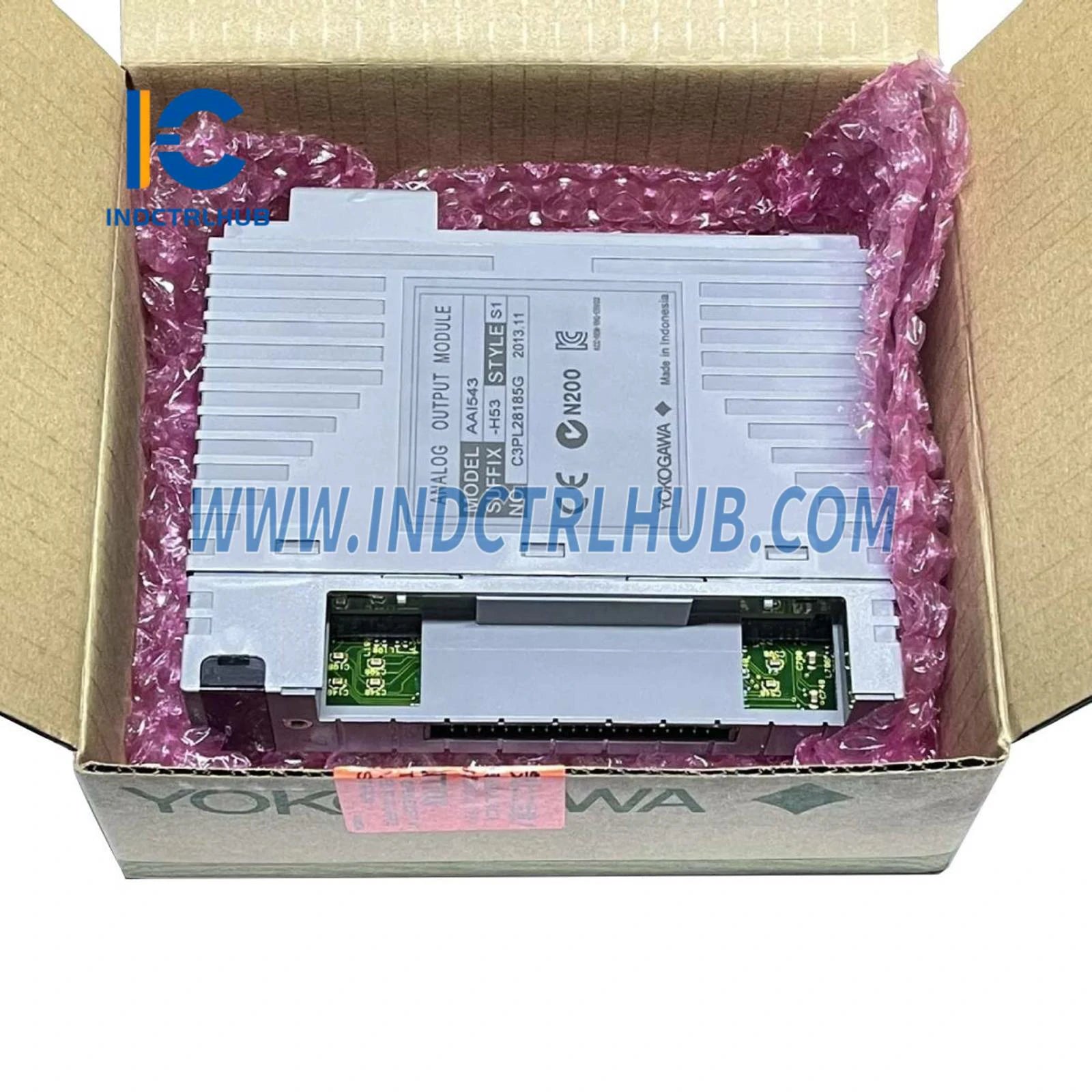

Modul Output Analog Yokogawa AAI543-H53/K4A00 adalah komponen berkinerja tinggi yang dirancang untuk sistem kontrol industri Yokogawa, seperti CENTUM VP atau ProSafe-RS, untuk menyediakan 16 sinyal output 4-20 mA terisolasi ke perangkat lapangan seperti aktuator atau katup. Mendukung konfigurasi ganda-redundan dengan komunikasi HART, modul ini memiliki respons switch-over standar, akurasi ±48 µA, dan periode pembaruan data cepat 10 ms. Dengan kepatuhan Standar ISA G3 untuk rentang suhu -20 hingga 70°C dan Adaptor Antarmuka Kabel KS untuk menghubungkan ke Papan Terminal AEA4D, modul ini memiliki berat 0,4 kg dan dirancang untuk operasi yang andal dalam lingkungan otomasi industri. Catatan: Prompt mencantumkannya sebagai "Modul Input Analog," tetapi spesifikasi menunjukkan Modul Output Analog, yang tercermin di sini.
Informasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Pabrikan | Yokogawa |
| Model/Nomor Bagian | AAI543-H53/K4A00 |
| Keterangan | Modul Output Analog (diperbaiki dari Modul Input Analog sesuai spesifikasi) |
| Model | AAI543 |
| Jumlah Saluran Output | 16, respons switch-over standar terisolasi dalam konfigurasi redundan |
| Sinyal Keluaran | 4 hingga 20mA |
| Tegangan Tahan | Antara output dan sistem: 1500 V AC, selama 1 menit |
| Tahanan Beban yang Diizinkan | 0 hingga 750 Ω |
| Deteksi Sirkuit Terbuka | Kurang dari 0,65 mA |
| Ketepatan | ±48 µA |
| Periode Pembaruan Data | 10 mdtk |
| Drift Karena Perubahan Suhu Lingkungan | ±16 µA/10°C |
| Konsumsi Arus Maksimum | Tegangan 230mA (5V DC) Tegangan 540mA (24VDC) |
| Berat | 0,4 kg (0,88 pon) |
| Komunikasi Eksternal | Terminal penjepit tekanan, kabel konektor MIL, kabel khusus (KS1) |
| Komunikasi HART | Tersedia |
Konfigurasi Spesifik
- Model/Part Number: AAI543-H53/K4A00
- Rincian Konfigurasi:
- Kode Akhiran: -H (Dengan komunikasi digital, protokol HART), 5 (Respons switch-over standar dalam konfigurasi redundan tanpa perlindungan ledakan), 3 (Dengan opsi Standar ISA G3 dan suhu -20 hingga 70°C)
- Kode Opsi: /K4A00 (Dengan Adaptor Antarmuka Kabel KS untuk menghubungkan Papan Terminal AEA4D [Model: ATK4A-00])
