Product Description
Modul Antarmuka Keamanan IM153-1 SIEMENS 6ES7153-1AA03-0XB0 yang Tangguh: Ketahanan Industri untuk Kondisi Ekstrem

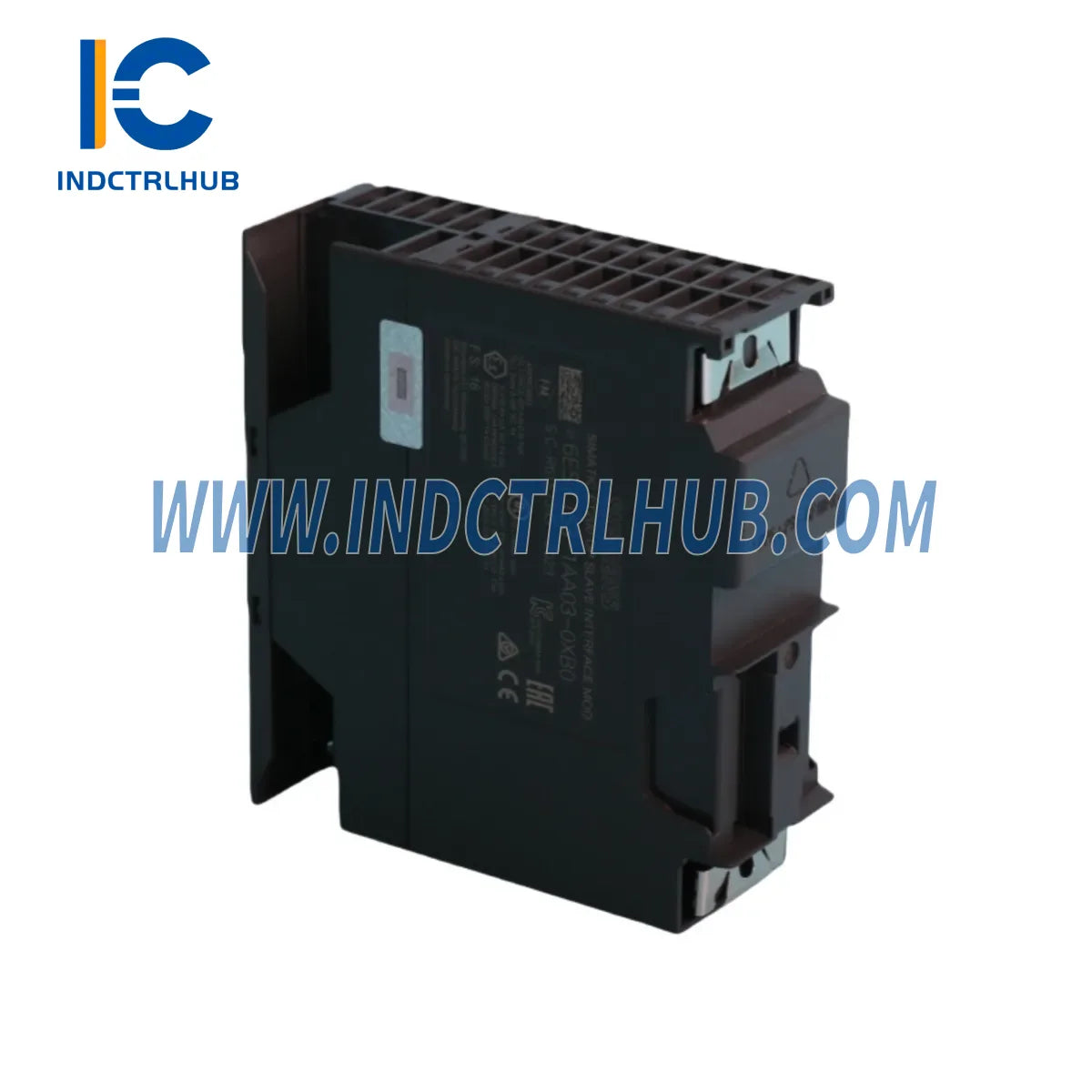

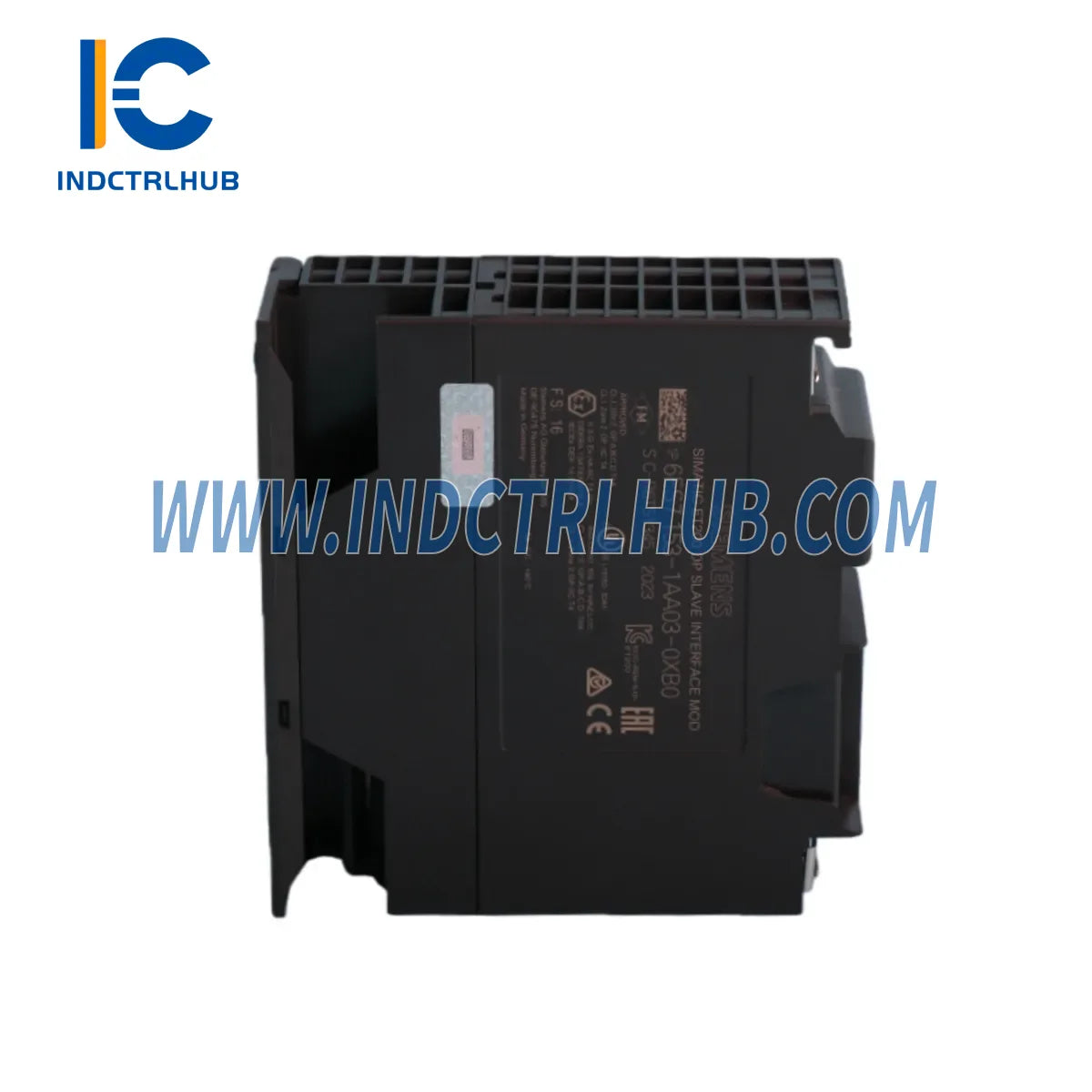

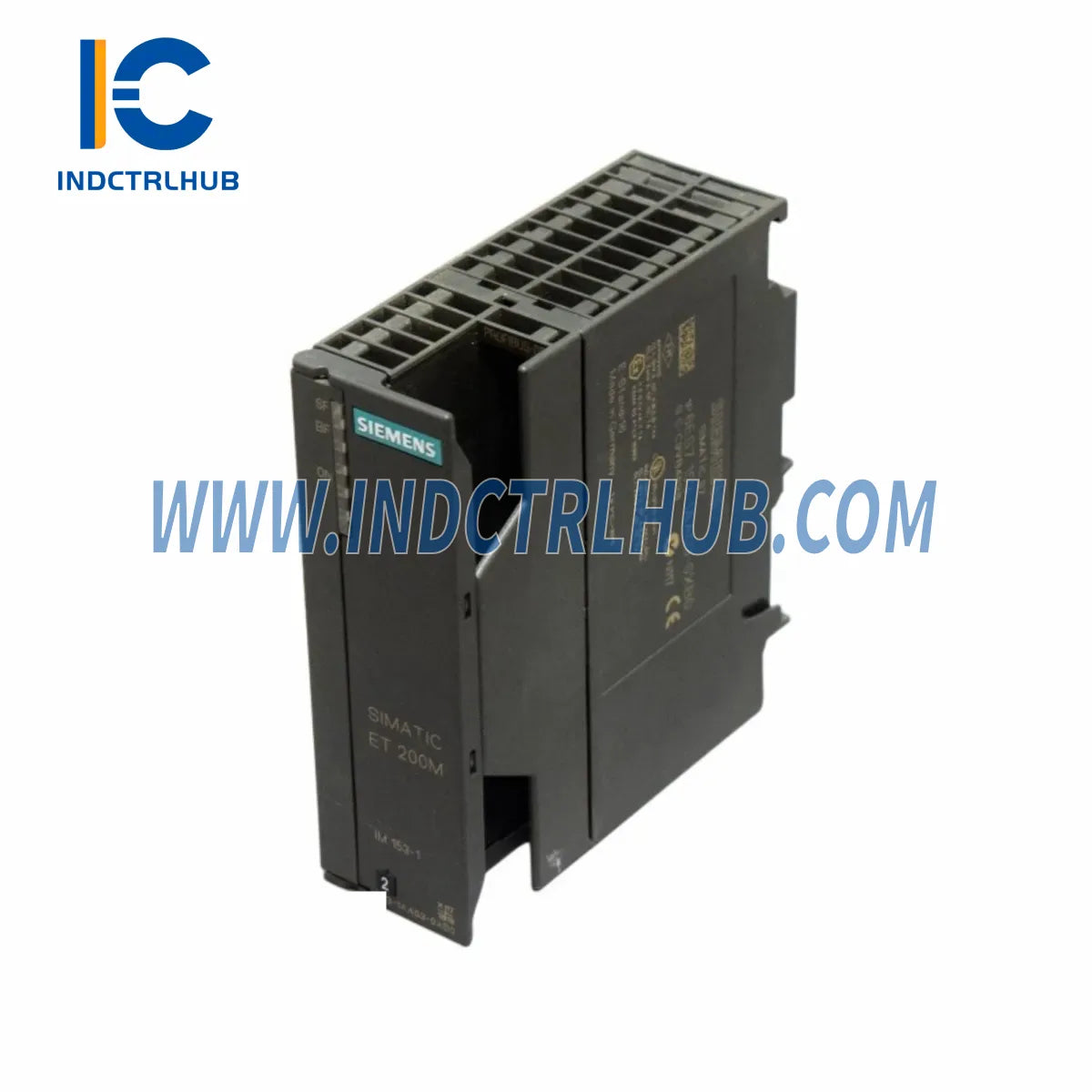

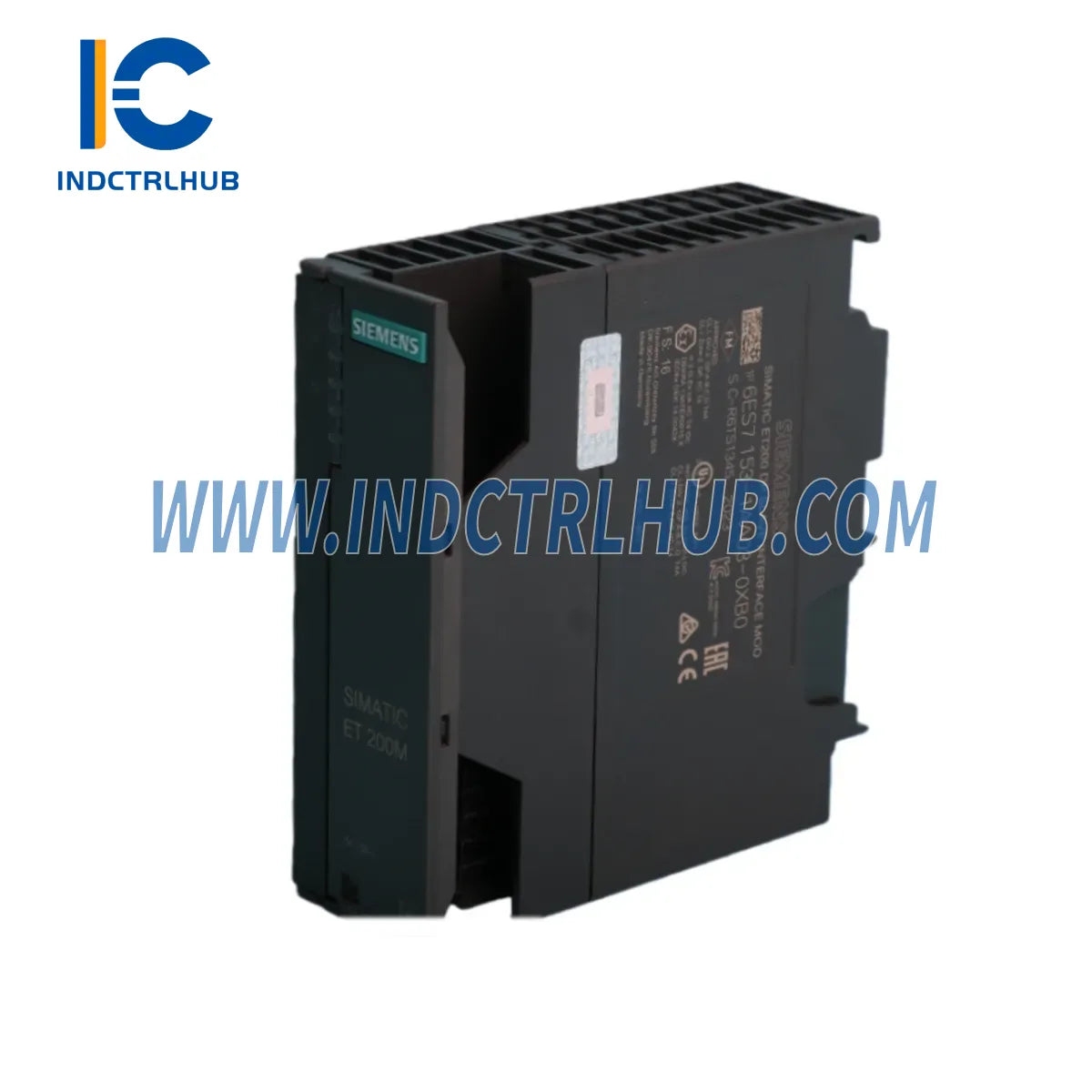

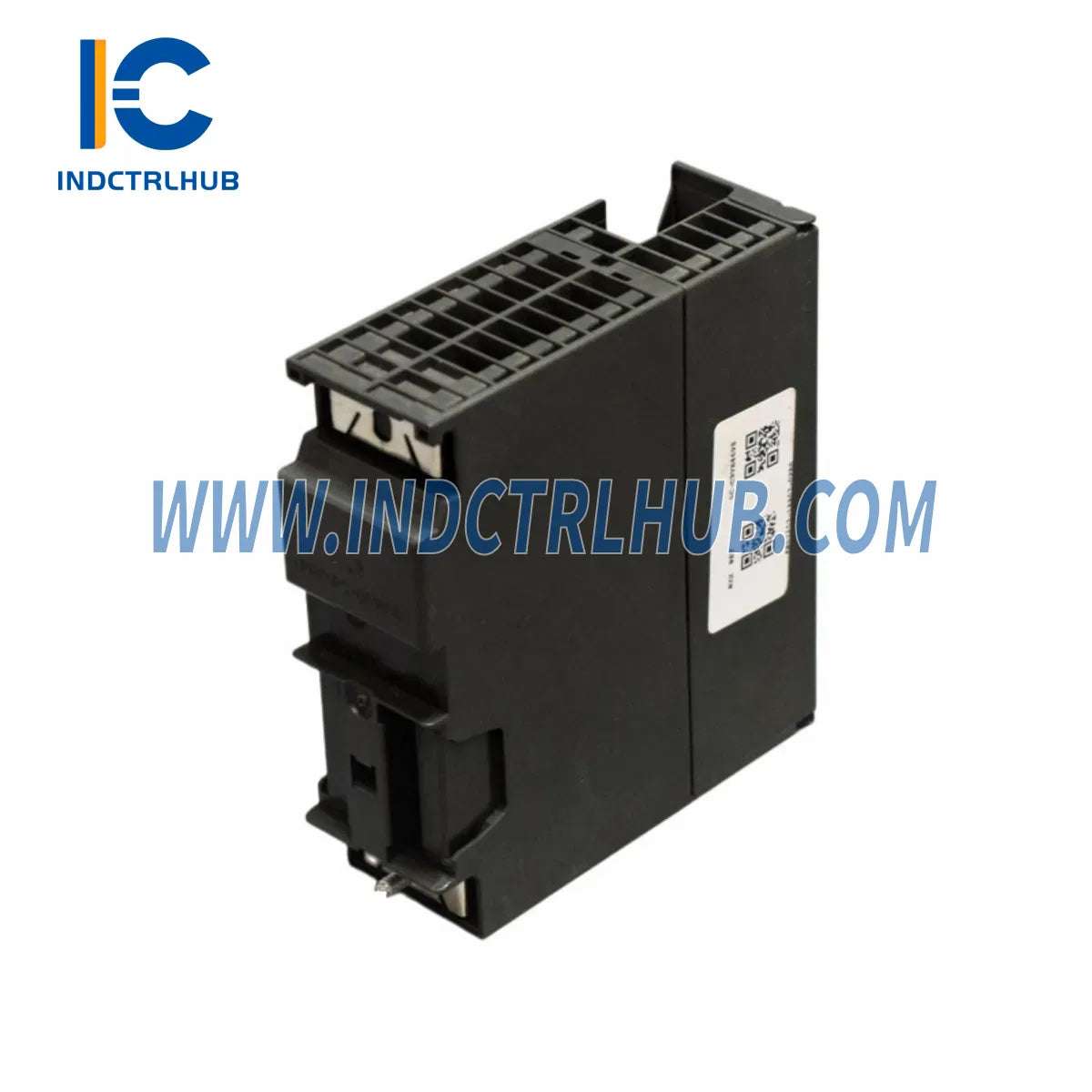

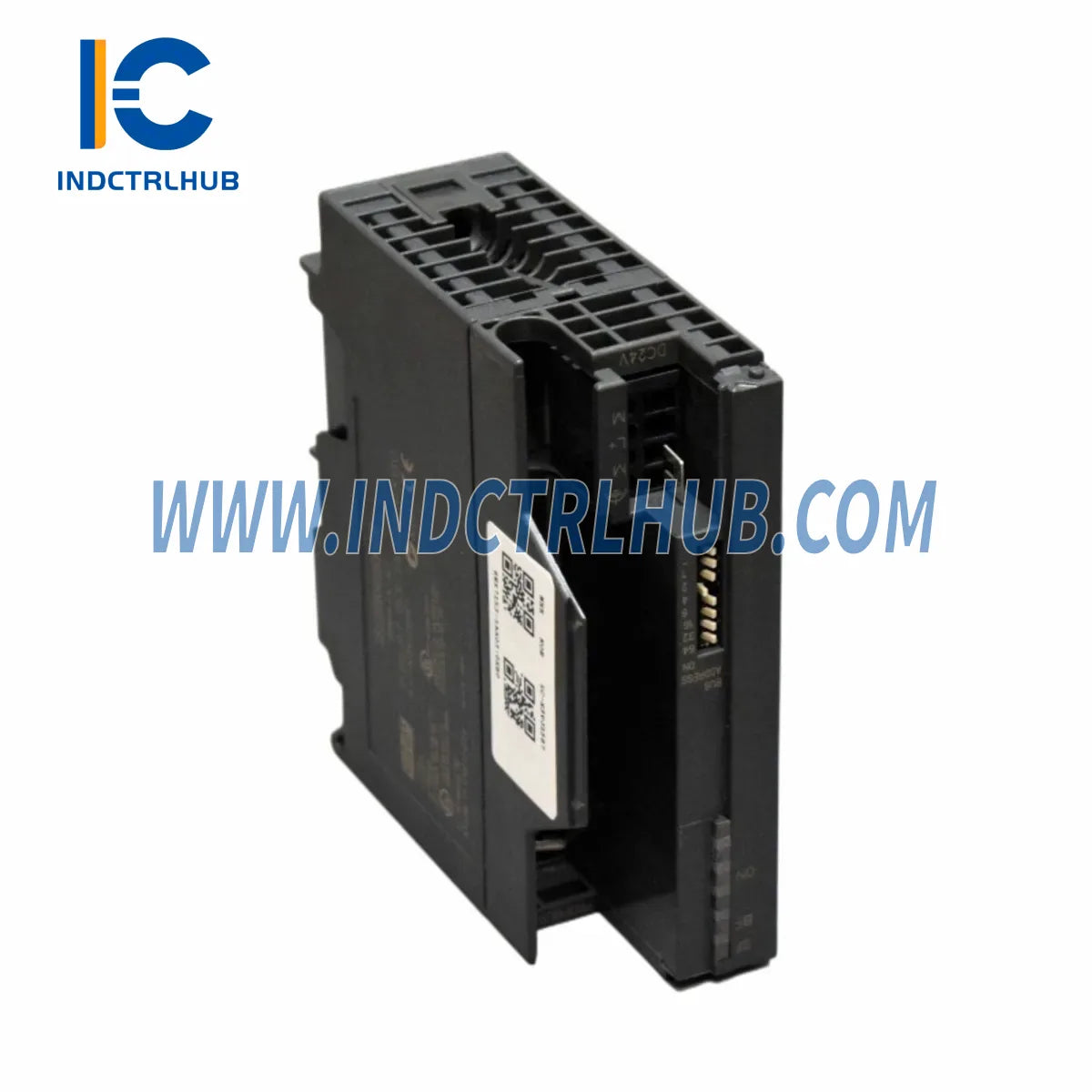

SIEMENS 6ES7153-1AA03-0XB0 adalah Modul Antarmuka IM153-1 berkinerja tinggi yang dirancang untuk sistem I/O terdistribusi SIMATIC ET 200M. Dirancang untuk beroperasi dengan andal di lingkungan industri paling menuntut — mulai dari atmosfer Zona 2 yang eksplosif hingga lokasi pertambangan dengan getaran tinggi — modul ini memberikan integritas komunikasi PROFIBUS DP tanpa kompromi di mana peralatan standar gagal. Baik Anda mengelola loop kontrol kilang, stasiun pemantauan pipa bawah laut, atau jaringan otomasi tambang lubang dalam, 6ES7153-1AA03-0XB0 menyediakan tulang punggung pertukaran data yang aman dan deterministik antara perangkat lapangan dan PLC pusat Anda.
Didukung oleh Garansi 12 Bulan dan diperoleh langsung melalui rantai pasokan terverifikasi Industrial Control Hub, modul ini adalah pilihan terpercaya bagi insinyur infrastruktur kritis keselamatan yang tidak bisa menerima downtime.
Tabel Spesifikasi Tangguh
| Parameter | Spesifikasi |
|---|---|
| Nomor Bagian / SKU | 6ES7153-1AA03-0XB0 |
| Tipe Modul | Modul Antarmuka IM153-1 |
| Sistem Kompatibel | SIMATIC ET 200M Distributed I/O |
| Protokol Komunikasi | PROFIBUS DP (hingga 12 Mbit/s) |
| Tegangan Pasokan | 24 V DC (20,4 V – 28,8 V) |
| Rating Perlindungan | IP20 (pemasangan panel); cocok untuk integrasi enclosure IP54+ |
| Suhu Operasi | 0 °C hingga +60 °C |
| Suhu Penyimpanan | -40 °C hingga +70 °C |
| Ketahanan Getaran | 10–58 Hz, amplitudo 0,075 mm (IEC 60068-2-6) |
| Ketahanan Guncangan | 15 g, 11 ms (IEC 60068-2-27) |
| Kesesuaian Area Berbahaya | Zona 2 (dengan enclosure yang sesuai) |
| Maks. Modul I/O per Stasiun | Hingga 8 modul I/O S7-300 |
| Dimensi (L × T × D) | 40 × 125 × 117 mm |
| Berat | Sekitar 0,25 kg |
| Garansi | 12 Bulan — Garansi Industrial Control Hub |
| Asal | Jerman (OEM Siemens) |
| Kepatuhan | Kompatibel CE, UL, ATEX (diperlukan enclosure Zona 2) |
Solusi Perlindungan Komprehensif
Penempatan 6ES7153-1AA03-0XB0 di lingkungan yang keras atau berbahaya memerlukan strategi perlindungan berlapis. Modul itu sendiri memiliki rating IP20, artinya harus ditempatkan dalam enclosure dengan rating yang sesuai dan dipasangkan dengan perangkat pelindung pelengkap untuk mencapai ketahanan sistem penuh.
Untuk penempatan atmosfer eksplosif Zona 2, modul IM153-1 ini harus dipasang dalam enclosure industri yang tertutup rapat dan dilindungi oleh Honeywell 10002/1/2 NEMA 4X Keyed Control Module, yang menyediakan housing kedap debu dan tahan korosi yang cocok untuk zona pemrosesan kimia.
Untuk melindungi rel daya 24 V DC yang memberi makan 6ES7153-1AA03-0XB0 dari transient tegangan dan kejadian lonjakan yang umum di situs industri berat, padukan dengan Catu Daya ABB CP-C 24/20.0 480W 24VDC (1SVR427026R0000) — PSU rel DIN yang tangguh dan dirancang untuk tugas industri berkelanjutan — dan Modul Catu Daya ABB SD822 24V DC 5A sebagai sumber cadangan redundan.
Untuk perlindungan arus lebih dan hubung singkat hulu pada panel kontrol yang memberi makan stasiun ET 200M ini, pasang Pemutus Sirkuit ABB T5L 400 PR221DS-LS (1SDA054365R1) atau MCCB ABB TMAX XT2S 160A 3-Pole (1SDA067767R1) di tingkat papan distribusi, memastikan isolasi gangguan tanpa pemadaman berantai di seluruh jaringan proses Anda.
Di mana rak ET 200M memerlukan terminasi lapangan redundan, Blok Terminal Redundan ABB TU843 (3BSE021443R1) dan Blok Terminal Redundan ABB TU845 (3BSE021447R1) menyediakan kontinuitas pengkabelan lapangan hot-swap — penting untuk proses yang tidak dapat mentolerir gangguan sinyal bahkan sesaat.
Untuk penekanan transient energi tinggi di titik masuk kabel PROFIBUS — terutama di gardu luar yang rawan petir — Pelindung Konektor Industri Bently Nevada 40180-03 menawarkan penjepitan lonjakan yang kuat untuk melindungi port komunikasi modul dari lonjakan tegangan yang merusak.
Untuk instalasi panel skala besar yang memerlukan pemutusan gangguan berkapasitas tinggi, Pemutus Sirkuit ABB Emax 2 E2.2N 1600A (1SDA080745R1) dan MCCB ABB TMAX XT 4P (1SDA067559R1) memberikan perlindungan hulu yang menjadi tulang punggung infrastruktur kritis Anda.
Aplikasi dalam Infrastruktur Kritis
Operasi Hulu Minyak & Gas: Di atas platform lepas pantai dan otomasi kepala sumur di darat, 6ES7153-1AA03-0XB0 berfungsi sebagai antarmuka master PROFIBUS DP yang menghubungkan transmitter tekanan, posisi katup, dan aktuator shutdown darurat (ESD) ke PLC keselamatan SIMATIC S7-300. Toleransinya terhadap udara yang mengandung garam, perubahan suhu yang luas, dan getaran terus-menerus dari mesin pompa menjadikannya modul antarmuka pilihan untuk ruang instrumen berklasifikasi Zona 2. Insinyur memilih modul ini khusus karena siklus pemindaian deterministiknya — di bawah 10 ms pada 12 Mbit/s — memenuhi persyaratan waktu respons untuk loop keselamatan SIL 2.
Stasiun Kompresi Pipa Gas Alam: Sistem kontrol kompresor menuntut keandalan komunikasi mutlak antara I/O lapangan dan lapisan kontrol pengawas. Kemampuan modul IM153-1 untuk mendukung hingga 8 modul I/O S7-300 per stasiun ET 200M memungkinkan insinyur mengkonsolidasikan pemantauan getaran, penginderaan suhu, dan pengukuran aliran ke dalam satu rak yang tangguh — mengurangi jejak panel di bangunan kompresor yang ruangnya terbatas sambil mempertahankan redundansi PROFIBUS DP penuh saat dipasangkan dengan IM153-1 kedua dalam konfigurasi redundan.
Otomasi Pertambangan Bawah Tanah: Dalam operasi penambangan batubara longwall dan terowongan batu keras, sistem kontrol menghadapi masuknya debu yang ekstrem, guncangan mekanis dari peledakan, dan gangguan elektromagnetik dari sistem penggerak berdaya tinggi. 6ES7153-1AA03-0XB0, yang ditempatkan dalam kotak baja tahan karat berperingkat IP65 dan dilindungi oleh solusi penekanan lonjakan dan perlindungan sirkuit yang disebutkan di atas, menyediakan ketahanan komunikasi yang diperlukan untuk otomasi sabuk konveyor, kontrol ventilasi, dan sistem pengunci keselamatan personel di lingkungan ini.
FAQ Keamanan & Kualitas
Tanya 1: Apa yang dicakup oleh Garansi 12 Bulan untuk 6ES7153-1AA03-0XB0?
Garansi 12 Bulan mencakup semua cacat manufaktur, kegagalan komponen prematur, dan kesalahan komunikasi yang disebabkan oleh modul itu sendiri dalam kondisi operasi normal. Industrial Control Hub akan mengganti atau memperbaiki unit tanpa biaya. Garansi tidak mencakup kerusakan akibat pemasangan yang salah, kejadian tegangan lebih di luar batas yang ditentukan, atau benturan fisik. Semua klaim garansi diproses dalam waktu 5 hari kerja setelah diterima.
Q2: Apakah SIEMENS 6ES7153-1AA03-0XB0 cocok untuk area berbahaya ATEX Zona 2?
Modul itu sendiri tidak bersertifikat ATEX sebagai unit mandiri. Namun, modul ini sepenuhnya kompatibel dengan pemasangan Zona 2 ketika dipasang di dalam enclosure Ex e (keamanan meningkat) atau Ex d (tahan api) bersertifikat ATEX. Ini adalah praktik standar di instalasi pabrik minyak & gas dan kimia. Tim teknik kami dapat memberikan saran tentang pemilihan enclosure yang sesuai untuk klasifikasi zona spesifik Anda.
Q3: Bagaimana saya memverifikasi keaslian dan kepatuhan modul ini?
Semua unit yang disuplai oleh Industrial Control Hub berasal dari distributor dan saluran OEM yang terverifikasi. Setiap modul dikirim dengan label produk Siemens asli, tanda CE, dan dokumentasi batch yang dapat dilacak. Kami menyediakan Sertifikat Kesesuaian atas permintaan. Pelanggan di industri yang diatur (nuklir, farmasi, pertahanan) dapat meminta laporan inspeksi pihak ketiga.
Q4: Apakah modul ini dapat beroperasi dalam konfigurasi IM redundan untuk sistem dengan ketersediaan tinggi?
Ya. Sistem ET 200M mendukung konfigurasi IM153-1 redundan di mana dua modul antarmuka berbagi backplane yang sama. Jika modul utama gagal, IM153-1 cadangan mengambil alih komunikasi dalam satu siklus PROFIBUS DP — biasanya kurang dari 10 ms — memastikan tidak ada gangguan proses. Konfigurasi ini banyak digunakan di industri proses kontinu di mana biaya downtime tak terduga melebihi $10.000 per jam.
Q5: Berapa waktu pengiriman untuk 6ES7153-1AA03-0XB0?
Untuk unit yang tersedia di stok, waktu pengiriman standar adalah 3–7 hari kerja untuk pengiriman internasional melalui DHL Express atau FedEx International Priority. Untuk pesanan besar lebih dari 10 unit, silakan hubungi tim penjualan kami untuk alokasi prioritas dan opsi pengiriman konsolidasi. Pengiriman darurat pada hari yang sama tersedia untuk situasi penghentian pabrik kritis — hubungi kami langsung.
Q6: Apakah Industrial Control Hub menyediakan dukungan teknis untuk integrasi dan commissioning?
Ya. Tim teknis kami mencakup insinyur otomasi SIMATIC bersertifikat yang dapat membantu dengan konfigurasi STEP 7 / TIA Portal, desain topologi jaringan PROFIBUS DP, dan dukungan commissioning di lokasi. Sesi diagnostik jarak jauh melalui TeamViewer atau Zoom tersedia tanpa biaya tambahan untuk pelanggan selama masa garansi.
