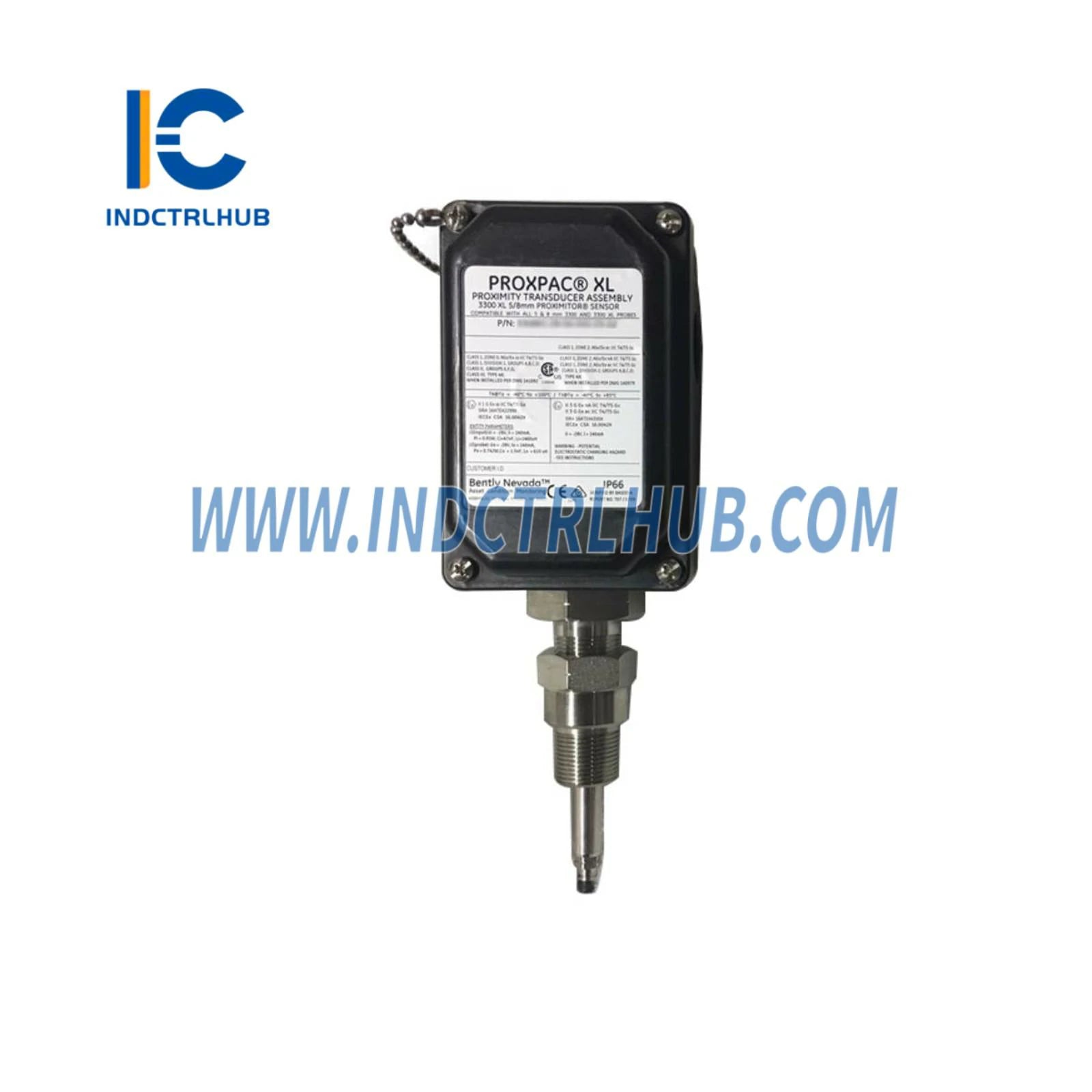

Bently Nevada 330881-01-00-000-00-02 PROXPAC XL Proximity Transducer Assembly

__ Informasi Umum

Produsen	Bently Nevada
Nomor Model/Bagian	330881-01-00-000-00-02
Seri	Tidak ditentukan
Deskripsi	Rakitan Transduser Kedekatan PROXPAC XL

_

---

_

__ Deskripsi

_

• _PROXPAC XL_adalah rakitan transduser kedekatan yang dirancang serupa dengan_31000/32000 Rakitan Rumah Probe Kedekatan.

• Ini mengintegrasikan_probe kedekatan,_sensor Proximitor, dan_fitting_opsional serta_aksesori pemasangan_dalam rumah tahan banting untuk lingkungan industri yang menuntut.

_

---

_

__ Spesifikasi Fisik

|_Berat Sistem_| 1,44 kg (3,2 lb) tipikal (dengan panjang selongsong 0,3 m/12 in) |

_

---

_

__ Informasi Pemesanan

Format Nomor Bagian	330881-AA-BB-CCC-DD-EE

_

A: Opsi Probe dan Persetujuan

Kode	Deskripsi
00	Tanpa probe; sensor Proximitor tanpa persetujuan
01	Tanpa probe; sensor Proximitor dengan berbagai persetujuan
16	Probe 3300 XL 8 mm tanpa persetujuan
28	Probe 3300 XL 8 mm dengan berbagai persetujuan

_

---

_

B: Opsi Adaptor Standoff (Dimensi B)

_

• Dapat disesuaikan dalam kenaikan 10 mm

• Rentang:_40 mm hingga 200 mm

• Contoh:

Kode	Panjang
00	Tanpa adaptor standoff
04	40 mm
20	200 mm

_

---

_

C: Opsi Penetrasi Probe (Dimensi C)

_

• Dapat disesuaikan dalam kenaikan 1 mm

• Rentang:_25 mm hingga 760 mm

• Contoh:

Kode	Panjang
000	Tanpa selongsong probe
050	50 mm
760	760 mm

Catatan: Untuk panjang antara 25 mm dan 50 mm, pengeboran ulang pada casing mesin mungkin diperlukan untuk menghindari distorsi probe tampak belakang/samping.

_

---

_

D: Opsi Fitting (disediakan sebagai kit)

Kode	Isi
00	Tanpa fitting; dua penutup dan dua ring
01	Satu fitting M25, dua penutup
02	Dua fitting M25, satu penutup
03	Satu fitting M20, dua penutup
05	Pengurang PG21 ke PG11, dua penutup
06	Fitting 3/4-14 NPT, pengurang SST 3/4-14 NPT ke 1/2-14 NPT, dua penutup
07	Satu fitting PG21 x M20, dua penutup
08	Dua fitting PG21 x M20, satu penutup

Jika menggunakan_konduit fleksibel, disarankan untuk menggunakan opsi_D = 00_.

_

---

_

E: Opsi Ulir Pemasangan

Kode	Jenis Ulir
00	Tidak ada rakitan selongsong luar
01	M24 x 3
02	3/4-14 NPT_(diperlukan dengan adaptor standoff)

_
