Product Description
Ikhtisar Produk:
- Produsen: Allen-Bradley

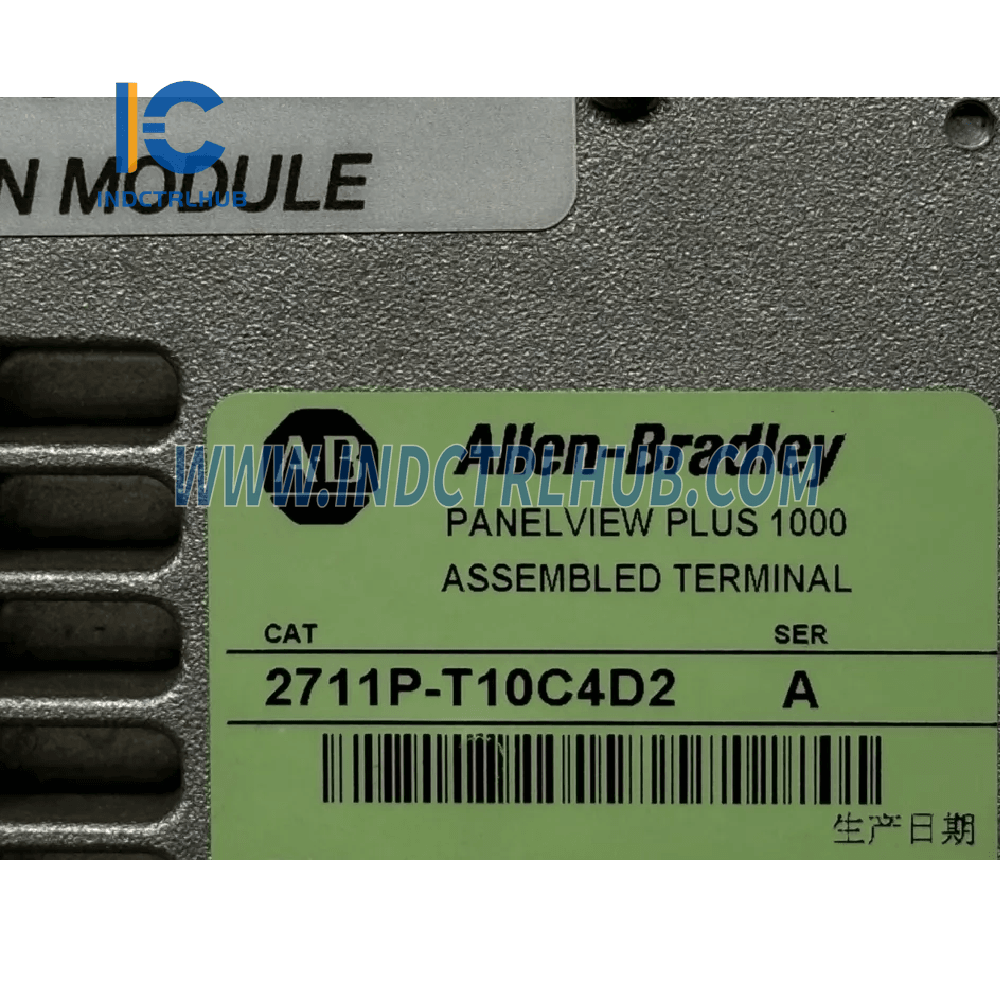

- Model/Nomor Bagian: 2711P-T10C4D2
- Deskripsi: PanelView Plus Terminal 1000 dengan layar TFT warna 10 inci
- Seri: PanelView Plus 6
- Ukuran Layar: 10,4 inci
- Jenis Tampilan: TFT matriks aktif warna
- Jenis Input: Layar Sentuh
- Sistem Operasi: Windows CE 6.0
Fitur Utama dan Spesifikasi:
| Atribut | Spesifikasi |
|---|---|
| Ukuran Layar | 10,4 inci (264 x 158 mm) |
| Jenis Tampilan | TFT matriks aktif warna |
| Resolusi | 800 x 600 piksel, grafik warna 18-bit |
| Pencahayaan | 300 cd/m² (Nit) |
| Lampu latar | 50.000 jam minimum, dapat diganti di lapangan |
| Layar Sentuh | 8-kawat analog resistif, 1 juta tekan, Gaya operasi: 10–110 g |
| Papan tombol | Membran stainless steel, kunci numerik, navigasi, dan fungsi (gaya operasi 340 g, 1 juta tekan) |
| Tombol Fungsi Keypad | 32 tombol fungsi (F1...F16, K1...K16) |
| Jam Waktu Nyata | Jam dengan baterai cadangan (akurasi ±2 menit/bulan), Umur baterai: minimal 4 tahun pada 25°C (77°F) |
| Ingatan | 512 MB flash non-volatile, 512 MB RAM |
| Penyimpanan Eksternal | Kartu SD (dapat dipasang saat hidup), flash drive USB (port host USB 2.0 berkecepatan tinggi) |
| Sistem Operasi | Windows CE 6.0 (dengan atau tanpa fitur tambahan) |
| Perangkat lunak | FactoryTalk View Machine Edition 6.0 atau yang lebih baru, FactoryTalk ViewPoint 1.2 atau yang lebih baru |
| Port Komunikasi | Ethernet (10/100 Mbps), RS-232, 2 x host USB, 1 x perangkat USB |
| Antarmuka Jaringan | Modul opsional untuk komunikasi DH+/DH-485 atau ControlNet |
| Tegangan Masukan | 18–32 V DC (24 V DC nominal) |
| Konsumsi Daya | 70 W max (2,9 A pada 24V DC), 39 W tipikal (1,6 A pada 24V DC) |
| Berat | Keypad: 2,8 kg (6,2 lbs), Sentuh: 2,5 kg (5,6 lbs) |
| Dimensi (T x L x D) | Keypad: 248 x 399 x 55 mm, Sentuh: 248 x 329 x 55 mm |
| Dimensi Potongan | Keypad: 224 x 375 mm, Sentuh: 224 x 305 mm |
| Catu Daya Eksternal | Cat. No. 2711P-RSACDIN, Catu daya Kelas 2 atau SELV untuk terminal yang diberdayakan DC |
| Area Tampilan | 211 x 158 mm (8,3 x 6,2 in) |
Spesifikasi Tambahan:
| Atribut | Spesifikasi |
|---|---|
| Media Jaringan | Kabel Patchcord RJ45 Jantan ke RJ45 Jantan, Pasangan Terpilin Tidak Terlindungi, Kabel TPE Teal (1,9 m) |
| Berat (Keypad) | 2,8 kg (6,2 pon) |
| Berat (Sentuhan) | 2,5 kg (5,6 pon) |
| Dimensi Potongan (Tombol) | 224 x 375 mm (8,8 x 14,75 in) |
| Dimensi Potongan (Sentuh) | 224 x 305 mm (8,8 x 12,0 in) |
| Konsumsi Daya (AC) | 160 VA max (85–264V AC, 47–63 Hz) |
Spesifikasi Lingkungan dan Mekanis:
| Atribut | Spesifikasi |
|---|---|
| Peringkat Lampiran | NEMA Tipe 12, 13, 4X, IP54, IP65 |
| Suhu Operasi | 0°C hingga 55°C |
| Suhu Non-operasional | -25 derajat celcius |
| Kelembaban | 5% hingga 95%, non-kondensasi |
| Getaran | 10–57 Hz (0,012 perpindahan puncak-ke-puncak), 57–500 Hz (2 G percepatan puncak) |
| Terkejut | 15G pada 11 ms |
| Ketinggian | 2000 m (6.561 kaki) |
