Product Description

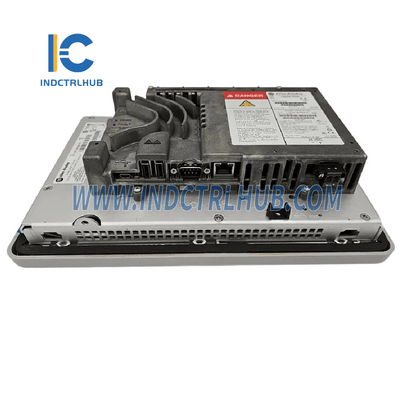

Gambaran Produk: Allen-Bradley PanelView Plus Terminal 1000 Layar Warna
Produsen: Allen-Bradley
Model/Nomor Bagian: 2711P-K10C4A8
Deskripsi: PanelView Plus Terminal 1000 Layar Warna
Jenis Tampilan: TFT matriks aktif warna
Ukuran Layar: 10,4 inci
Resolusi: 640 x 480 piksel (Vertikal x Horizontal)
Teknologi Sentuh: Tidak Ada (Input Tombol Saja)
Spesifikasi Listrik:
| Atribut |
Spesifikasi |
| Tegangan Pasokan (AC) |
100V (50 Hz atau 60 Hz) |
| Konsumsi Daya (Maks) |
160 VA |
| Konsumsi Daya (Tipikal) |
65 DAN |
| Baterai (Jam Real-time) |
Jam dengan baterai cadangan, akurasi ±2 menit/bulan |
| Daya Tahan Baterai |
4 tahun min pada 25°C (77°F) |
| Penyimpanan Eksternal |
Kartu SD (dapat dipasang saat hidup), flash drive USB (dapat dipasang saat hidup) |
| Sistem Operasi |
Windows CE 6.0 tanpa fitur tambahan |
| Dukungan Perangkat Lunak |
FactoryTalk View Machine Edition (6.0+), FactoryTalk ViewPoint (1.2+) |
| Port Komunikasi |
1 x Ethernet, 1 x RS-232, 2 x USB host, Antarmuka jaringan untuk modul opsional |
| Papan tombol |
Membran stainless steel, kunci numerik, navigasi, dan fungsi |
| Tombol Fungsi Keypad |
32 tombol fungsi (F1…F16, K1…K16) |
| Layar Sentuh |
Tidak, masukan operator melalui keypad |
| Penggantian Baterai |
Baterai lithium koin CR2032 yang dapat diganti di lapangan |
Spesifikasi Mekanis:
| Atribut |
Spesifikasi |
| Dimensi (T x L x D) |
248 mm x 399 mm x 55 mm |
| Pemasangan |
Pemasangan dinding, pemasangan langsung |
| Area Tampilan |
Ukuran 211 x 158 mm |
| Berat |
2,5 kg |
| Dimensi Potongan |
Ukuran 224 x 305 mm |
Spesifikasi Lingkungan:
| Atribut |
Spesifikasi |
| TIDAK Peringkat |
NEMA 12, 13, 4X (hanya untuk penggunaan dalam ruangan) |
| Peringkat IP |
IP54, IP65 (sisi depan) |
| Suhu Operasi |
0°C hingga 50°C |
| Suhu Non-operasional |
-25°C hingga 70°C |
| Kelembaban Relatif |
5% hingga 95% (non-kondensasi) |
| Ketinggian (Operasi) |
2000 meter maks |
| Getaran |
10...57 Hz, 0,012 perpindahan puncak-ke-puncak, 57...500 Hz, 2 G percepatan puncak |
| Terkejut |
15G pada 11 ms |
| Pembuangan Panas |
240 BTU/jam |
