Product Description
Ikhtisar Produk

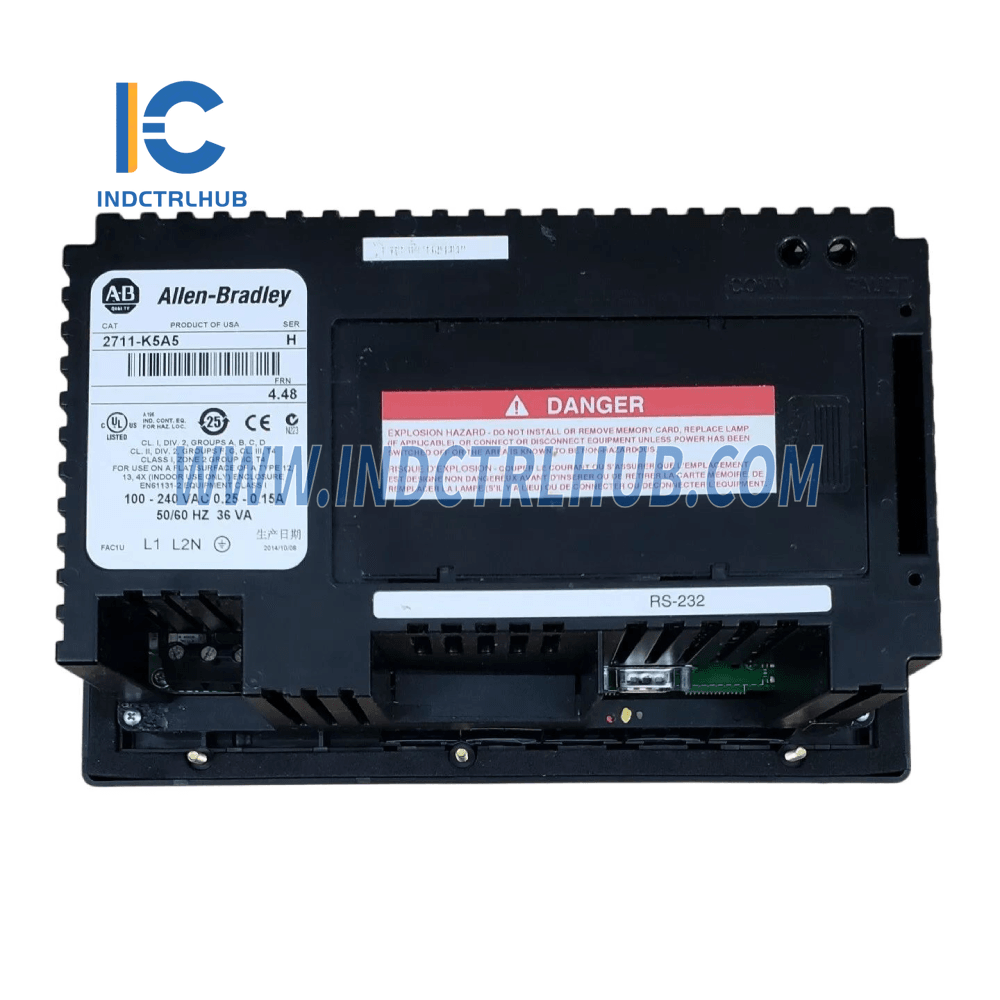

- Produsen: Allen-Bradley
- Model/Nomor Bagian: 2711-K5A5

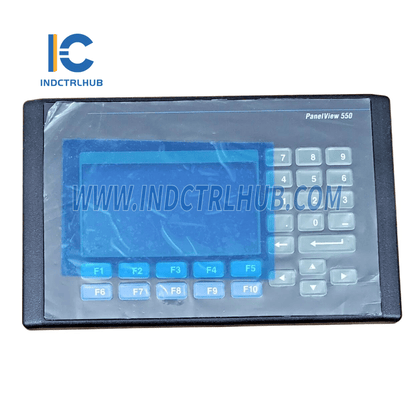

- Deskripsi: Terminal PanelView 550
Spesifikasi
Listrik
| Atribut | Rincian |
|---|---|
| Daya DC | |
| - Batas Tegangan Suplai | 18…30V DC (24V DC nominal) |
| - Konsumsi Daya | 18 W max (0,75 A @ 24V DC) |
| - Batas Tegangan Suplai (Hanya Layar Sentuh) | 18…32V DC (24V DC nominal) |
| - Konsumsi Daya (Hanya Layar Sentuh) | 18 W max (0,75 A @ 24V DC) |
| Daya AC | |
| - Batas Tegangan Suplai | 85…264V AC, 47…63 Hz |
| - Konsumsi Daya | Maksimum 45 VA |
Mekanis
| Atribut | Rincian |
|---|---|
| Peringkat Lampiran | NEMA Tipe 12/13, 4X (Hanya untuk penggunaan dalam ruangan), IP54, IP65 |
| Indikator Status | COMM: Hijau; Fault: Merah |
| Berat | |
| - Keypad, Keypad & Sentuh | 1,2 kg (2,7 pon) |
| - Layar Sentuh | 0,93 kg (2,1 pon) |
Ukuran
| Konfigurasi | Metrik (mm) | Kekaisaran (dalam.) |
|---|---|---|
| Keypad, Keypad & Sentuh | 167 (T) x 266 (L) x 106 (P) | 6,57 (T) x 10,47 (L) x 4,17 (P) |
| Layar Sentuh | 152 (T) x 185 (L) x 82 (P) | 6,00 (T) x 7,28 (L) x 3,20 (P) |
| Kedalaman Terpasang | ||
| - Keypad, Keypad & Sentuh | 86 mm (3,39 inci) | |
| - dengan Penahan Kartu Memori | 118 mm (4,64 inci) | |
| - dengan Clearance untuk Kartu Memori | 207 mm (8,15 inci) | |
| - Layar Sentuh | 64 mm (2,54 inci) | |
| - dengan Penahan Kartu Memori | 109 mm (4,30 inci) | |
| - dengan Clearance untuk Kartu Memori | 188 mm (7,40 inci) |
Menampilkan
| Atribut | Rincian |
|---|---|
| Jenis | Layar Kristal Cair (LCD) |
| Ukuran | 120 x 60 mm (4,75 x 2,38 in.) |
| Resolusi | 256 x 128 piksel |
| Sel Sentuh | 128 (16 kolom x 8 baris) |
| Ukuran Sel Sentuh | 16 x 16 piksel |
Ingatan
| Konfigurasi | Rincian |
|---|---|
| PV550 (Seri E atau lebih baru) | 240K byte (layar aplikasi) |
| PV550 (Sebelum Seri E) | 112K byte (layar aplikasi) |
Lingkungan Hidup
| Atribut | Rincian |
|---|---|
| Suhu Operasi | 0…55 °C (32…131 °F) |
| Suhu Penyimpanan | -20…70 °C (-4…158 °F) |
| Kelembaban Relatif | |
| - 0…30 °C (32…86 °F) | 5…95% (non-kondensasi) |
| - 31…40 °C (88…104 °F) | 5…75% |
| - 41…55 °C (106…131 °F) | 5…50% |
| Pembuangan Panas | 20 W (69 BTU/JAM) untuk Daya AC atau DC |
| Guncangan (Beroperasi/Tidak Beroperasi) | 30 gram / 50 gram |
| Getaran (Beroperasi) | 2 g hingga 2.000 Hz |
