Product Description

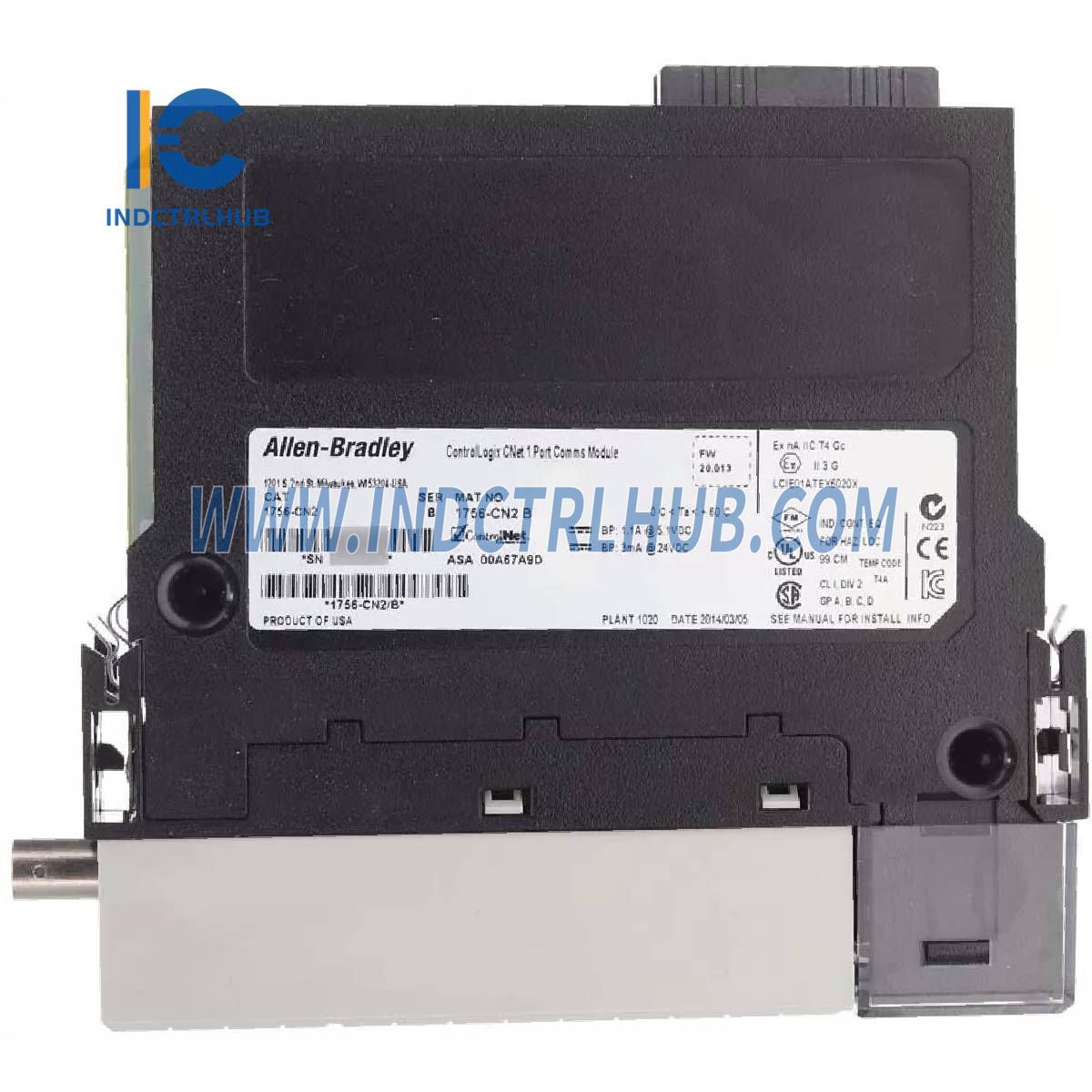

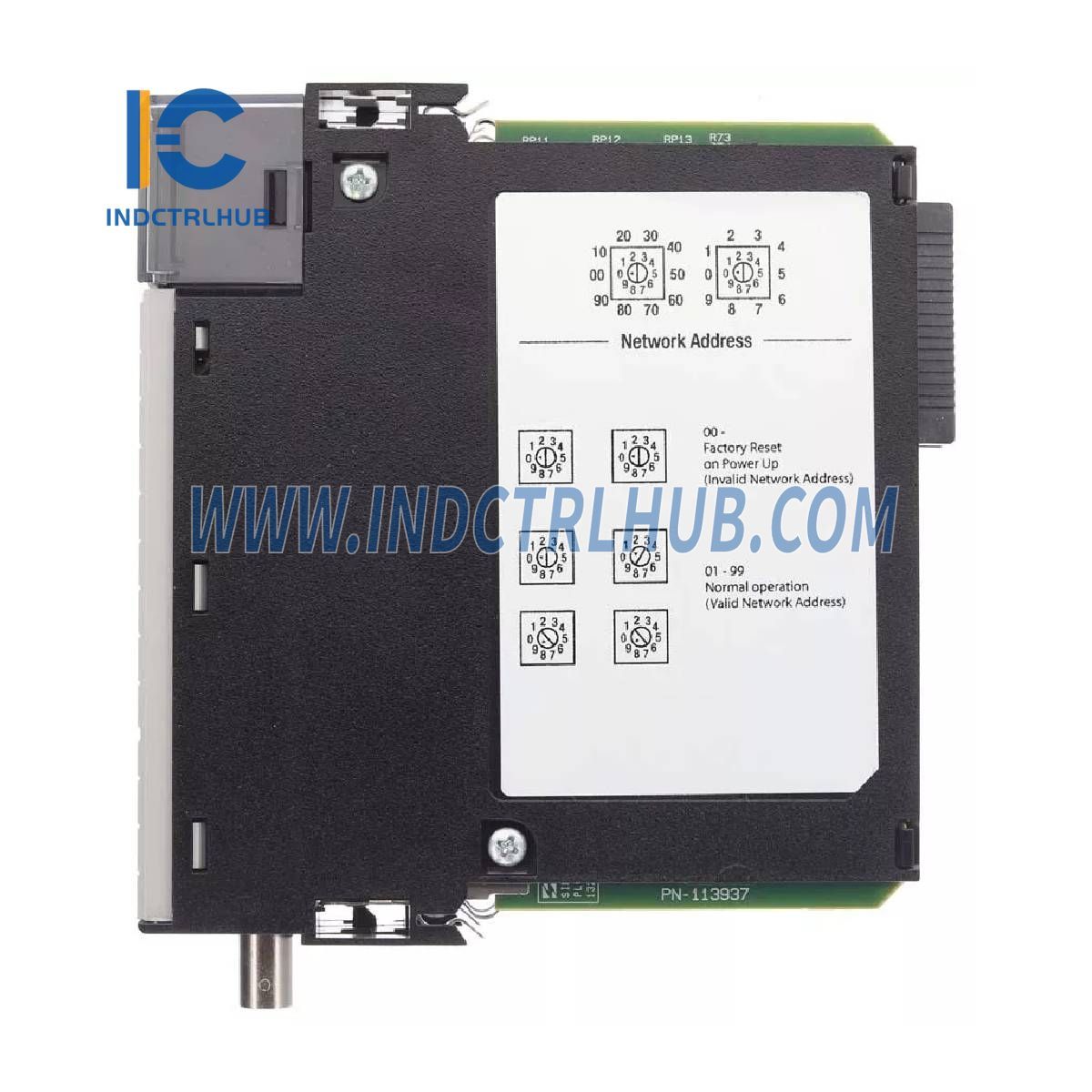

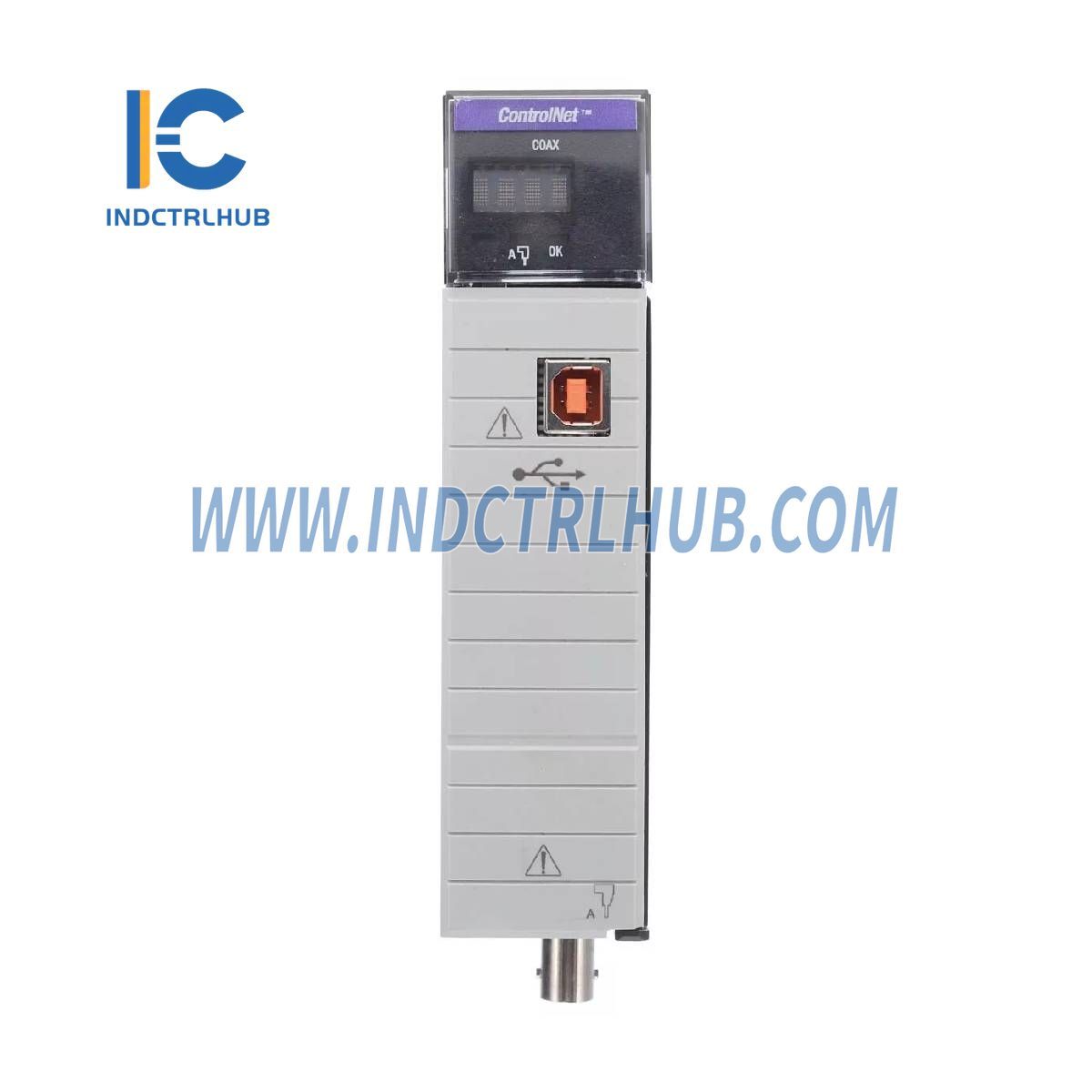

Modul ControlNet Allen-Bradley 1756-CN2/B
Ikhtisar Produk
Allen-Bradley 1756-CN2/B adalah Modul Komunikasi ControlNet yang dirancang untuk sistem ControlLogix. Modul ini menyediakan komunikasi berkecepatan tinggi (5 Mbps) untuk kontrol waktu nyata dan mendukung hingga 128 koneksi komunikasi Logix. Modul ini berbasis chassis dan dapat dipasang di slot mana pun dari chassis ControlLogix yang kompatibel.
Spesifikasi Teknis
| Atribut | Detail 1756-CN2/B |
|---|---|
| Produsen | Allen-Bradley |
| Nomor Model | 1756-CN2/B |
| Deskripsi | Modul Komunikasi ControlLogix ControlNet |
| Konfigurasi | Standar |
| Kecepatan Komunikasi ControlNet | 5 Mbps |
| Koneksi Komunikasi Logix | 128 |
| Koneksi Maksimum yang Didukung | 131 |
| Jumlah Maksimum Node | 99 |
| Arus Tarik @ 5,1V DC | 1100 mA |
| Arus Tarik @ 24V DC | 3 mA |
| Disipasi Daya | 5,6 W |
| Disipasi Termal | 19,1 BTU/jam |
| Tegangan Isolasi | 30V (kontinu), Tipe Isolasi Dasar Diuji tipe pada 500V AC selama 60 detik |
| Berat (Perkiraan) | 0,26 kg (0,57 lb) |
| Lebar Slot | 1 |
| Lokasi Modul | Berbasis Chassis, slot mana saja |
| Chassis yang Kompatibel | 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17 |
| Kompatibilitas Catu Daya Standar | 1756-PA72/C, 1756-PA75/B, 1756-PB72/C, 1756-PB75/B, 1756-PC75/B, 1756-PH75/B |
| Kompatibilitas Catu Daya Redundan | 1756-PA75R, 1756-PB75R, 1756-PSCA2 |
| Port ControlNet | 1 ControlNet BNC |
| Kabel ControlNet | 1786-RG6 Kabel Koaksial RG6 Pelindung Quad |
| Port USB | USB Kecepatan Penuh (12 Mbps) |
| Kategori Pengkabelan | 1 (port ControlNet) / 3 (port USB) |
| Kode Suhu (Amerika Utara) | T4A |
| Kode Suhu (IEC) | T4 |
| Rating Jenis Enklosur | Tidak Ada (Gaya Terbuka) |
