Product Description
Termékáttekintés

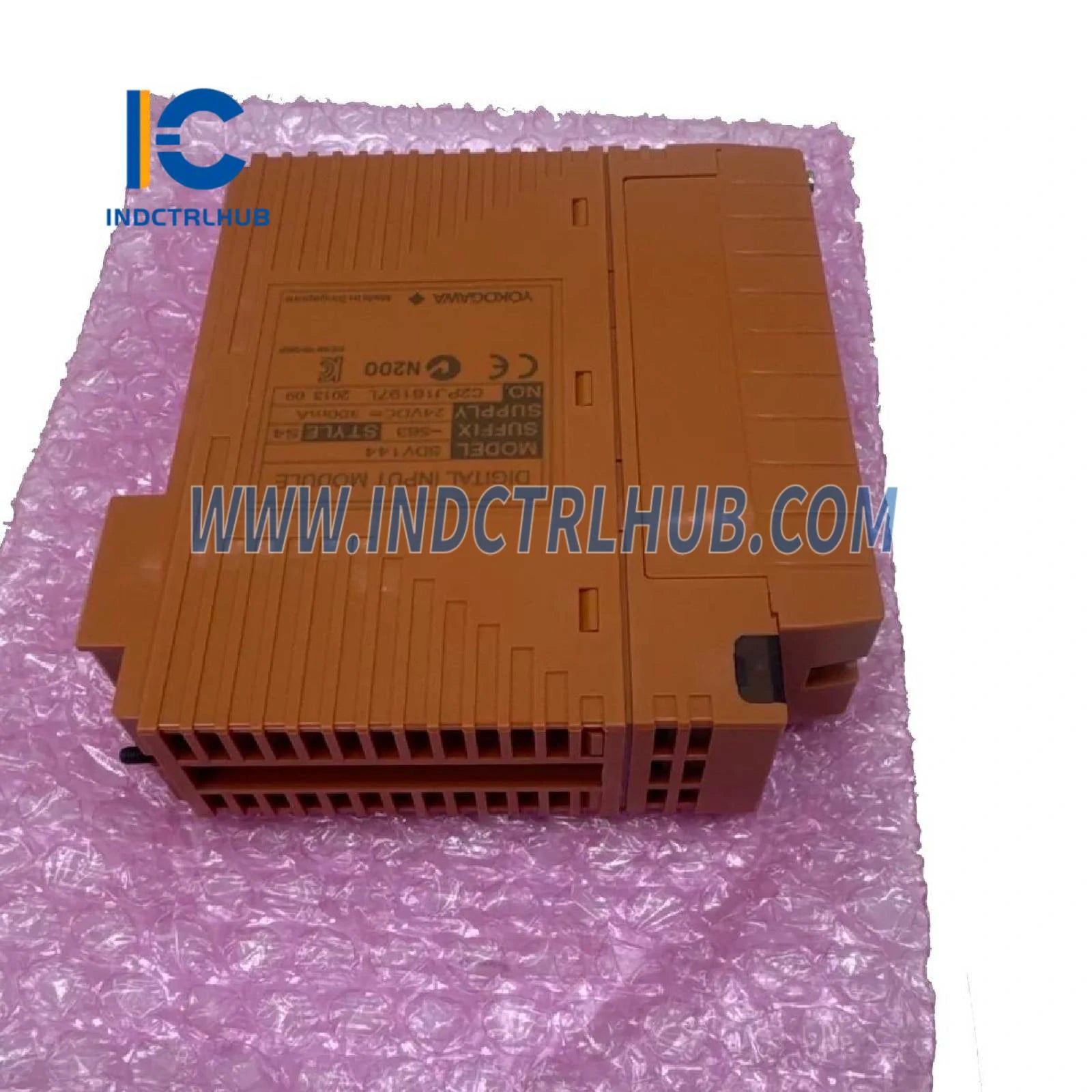

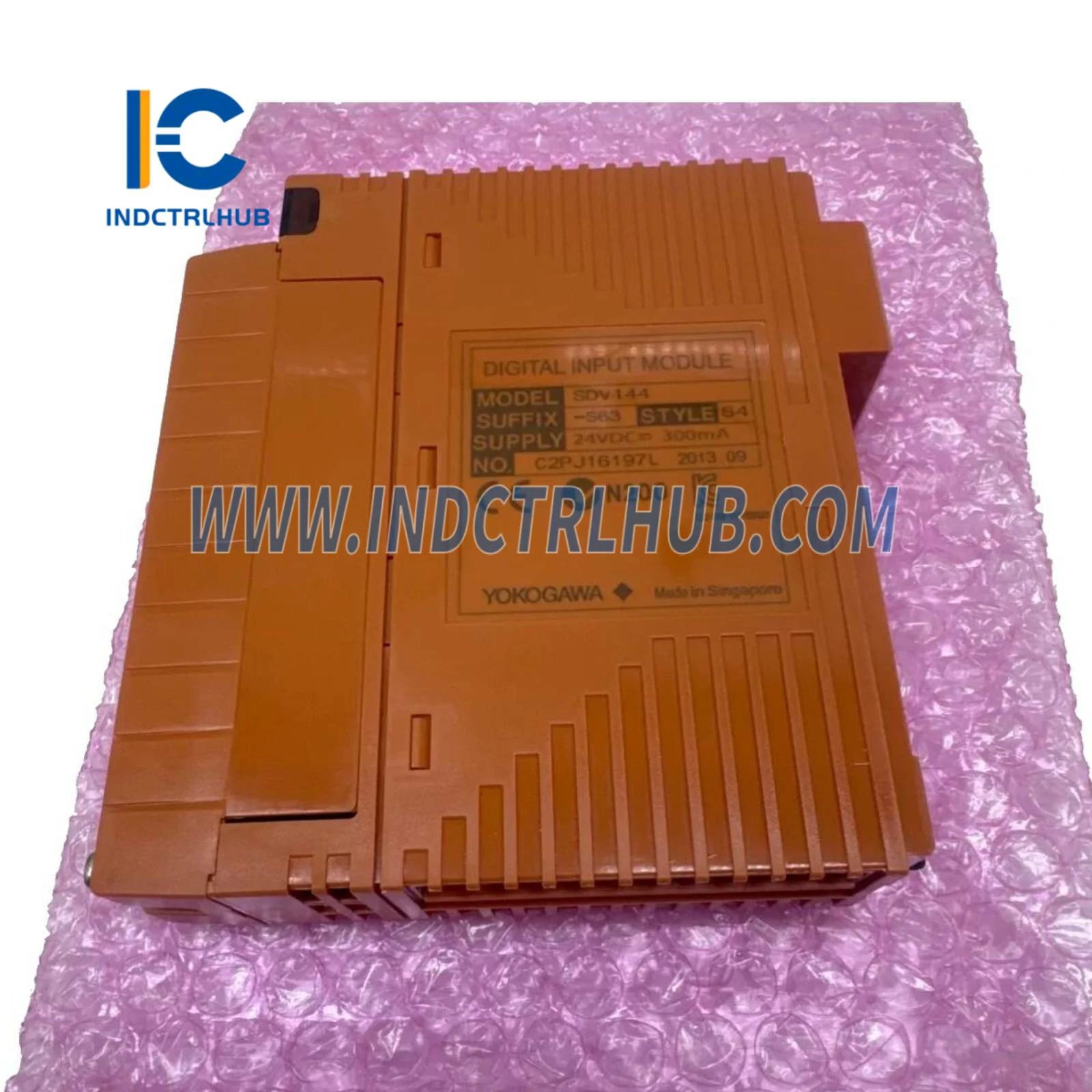

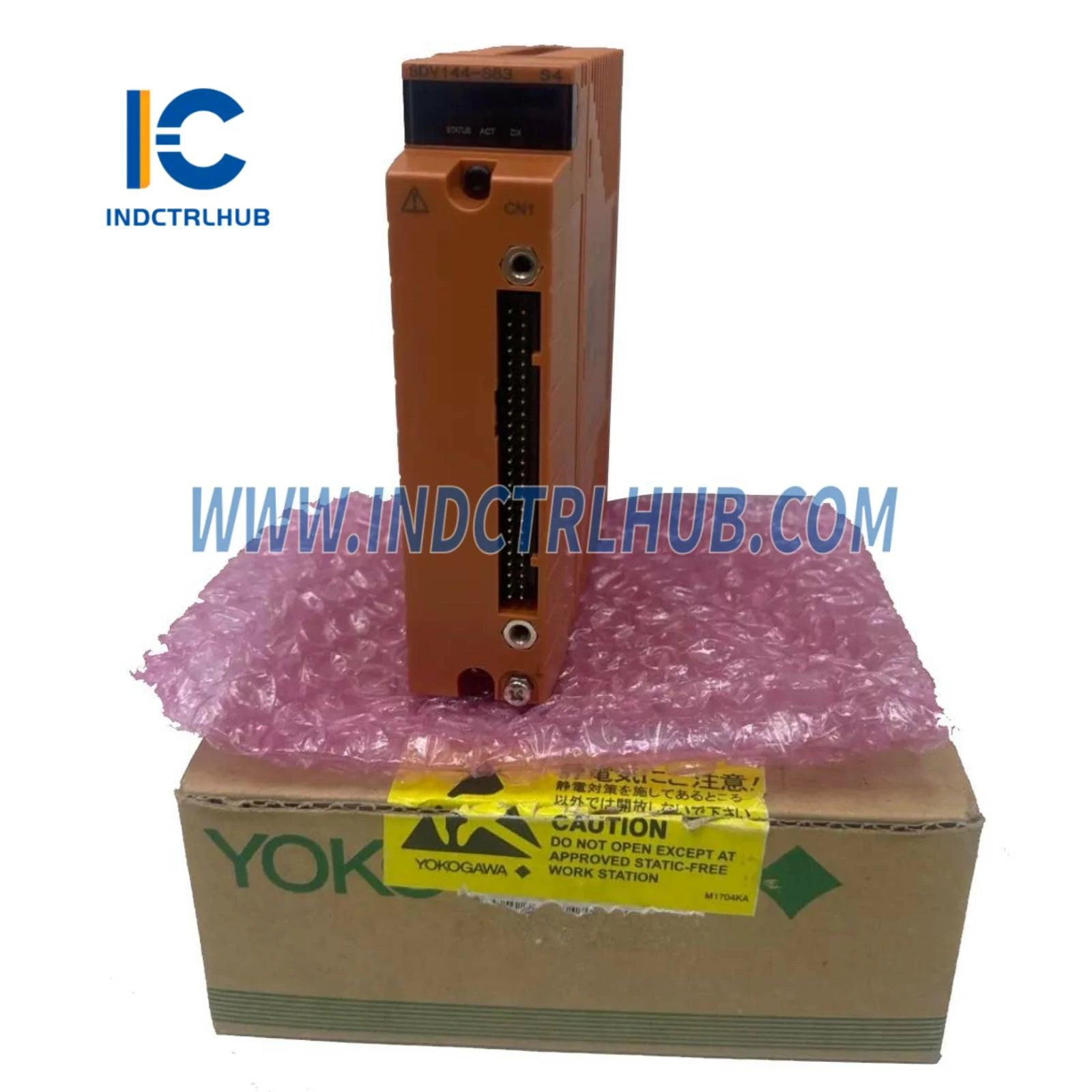

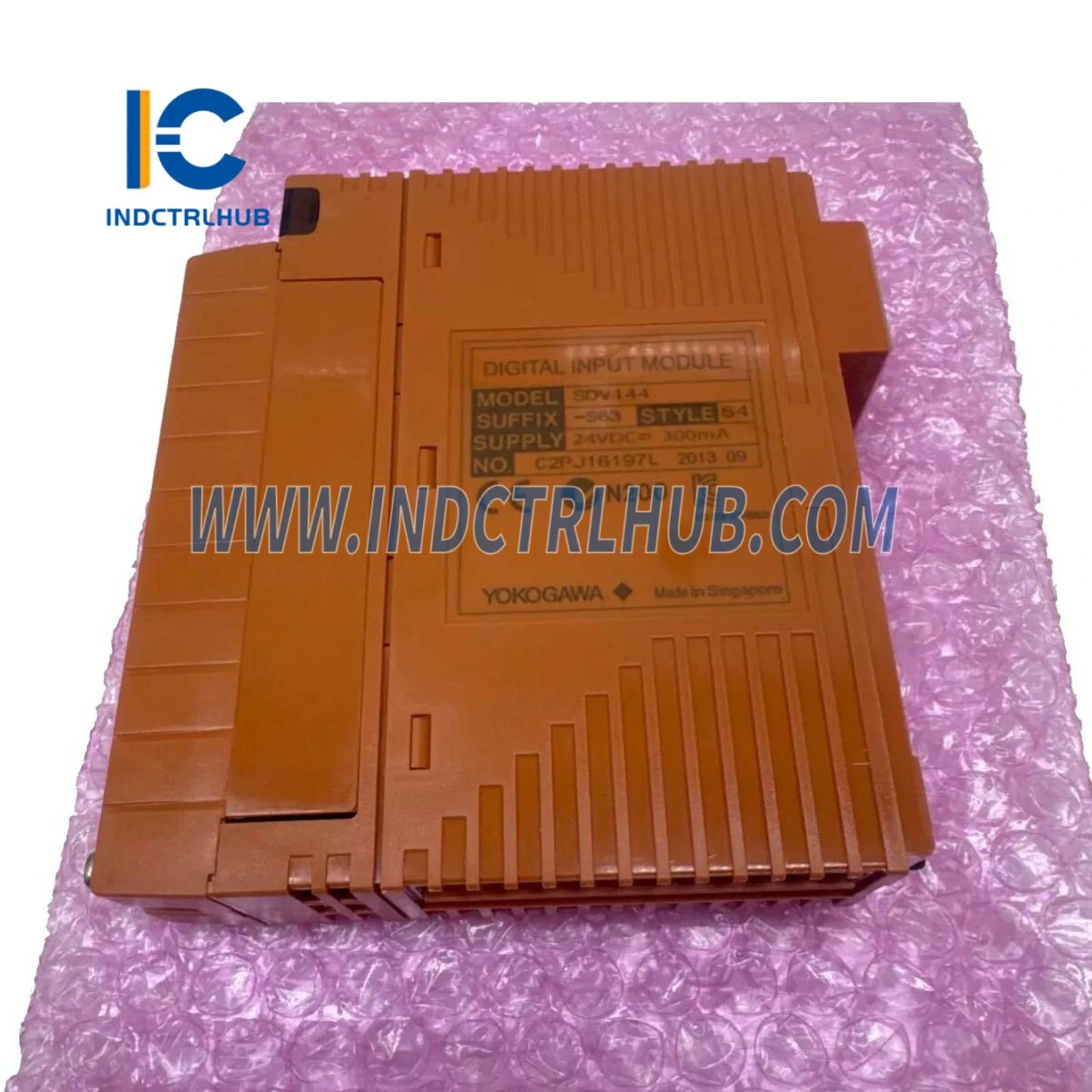

A Yokogawa SDV144-S63 S4 digitális bemeneti modul egy robusztus és sokoldalú komponens a Yokogawa ipari vezérlőrendszereihez, mint a CENTUM VP vagy ProSafe-RS platformok. Ez a modul 16 feszültségmentes érintkezőjelet fogad terepi eszközöktől, modul szigeteléssel és kettős redundáns konfigurációs képességgel a megnövelt megbízhatóság érdekében. 24 V DC külső tápegységgel működik, maximális bemeneti válaszideje 40 ms, és 2 kV AC feszültségtűréssel rendelkezik. Súlya körülbelül 0,36 kg (vagy 0,41 kg jelkábel interfész adapterrel), támogatja a rugalmas csatlakozási lehetőségeket, beleértve a nyomásos csatlakozókat, MIL kábeleket vagy dedikált jelkábeleket (AKB331), és megfelel az ISA Standard G3 előírásainak -20 és 70°C közötti működési hőmérsékleten.
Műszaki információk
| Paraméter | Műszaki adatok |
|---|---|
| Gyártó | Yokogawa |
| Modell/Tételszám | SDV144-S63 S4 |
| Leírás | Digitális bemeneti modul |
| Modell | SDV144 |
| Bemenetek száma | 16 csatornás, modul szigetelés |
| Bemeneti jel | Feszültségmentes érintkező BE: maximum 1 kΩ KI: minimum 100 kΩ |
| Bemeneti áram | 6 mA ± 20% (Külső tápegység, 24 V DC 0 Ω bemeneten) |
| Érintkező értékelése | 24 V DC +20% / -10%, 10 mA vagy nagyobb |
| Külső tápegység | 24 V DC +20% / -10%, Áramkapacitás: 200 mA |
| Azonnali maximálisan megengedett bemeneti feszültség | 30,0 V DC |
| Bemeneti válaszidő | Maximum 40 ms |
| Tűrhető feszültség | 2 kV AC a bemeneti jel és a rendszer között 1 percig, 16 bemeneti vonal együttesen csatlakoztatva |
| Áramfogyasztás | Max. 290 mA (5 V DC) Max. 140 mA (24 V DC) |
| Súly | Kb. 0,36 kg (0,79 lb) (nyomásos csatlakozó blokkhoz vagy MIL kábelhez) Kb. 0,41 kg (0,90 lb) (jelkábel interfész adapterrel) |
| Külső csatlakozás | Nyomásos csatlakozó terminál, MIL kábel, dedikált jelkábel (AKB331) |
Specifikus konfiguráció
- Modell/Tételszám: SDV144-S63 S4
- Konfigurációs részletek:
- Utótagkódok: -S (standard típus), 6 (jelkábel interfész adapterrel, robbanásvédelem nélkül), 3 (ISA Standard G3-mal és -20-tól 70°C-ig terjedő hőmérséklettel)
- "S4" nincs kifejezetten felsorolva a utótagkódok között; lehet elírás (a "-S63" helyett) vagy dokumentálatlan változat
További megjegyzések
- Az "SDV144-S63 S4" egy digitális bemeneti modul 16 szigetelt csatornával feszültségmentes érintkezőjelekhez, amely a Yokogawa FCS vagy biztonsági rendszereibe integrálható, támogatva a kettős redundanciát kritikus alkalmazásokhoz.
- A "-S63" utótagkódok egy szabványos típust (-S) jelölnek jelkábel interfész adapterrel (-6) és ISA Standard G3 megfeleléssel, -20 és 70°C közötti hőmérsékleti tartománnyal (-3); az "S4" lehet elírás a "-S63" helyett vagy egy nem dokumentált változat, itt a korábbi benyújtások (pl. SDV144-S63PRP S4) alapján a konfiguráció részeként kezelve.
- "Külső tápegység: 24 V DC +20% / -10%" 21,6 V-tól 28,8 V DC-ig számítva, 200 mA kapacitással, támogatva a terepi eszközök táplálását.
- A "Körülbelül 0,36 kg" és a "0,41 kg" súlyváltozatok különböző csatlakozási típusokat tükröznek; átszámítva 0,36 kg (0,79 lb) és 0,41 kg (0,90 lb); a "-6" utótag (jelkábel adapter) a nehezebb, 0,41 kg-os változathoz igazodik.
- A korlátozott adatbemenet miatt további specifikációk (pl. méretek, speciális opciók, mint a /PRP) nem állnak rendelkezésre; a -3 utótaggal jelzett -20 és 70°C közötti tartomány megerősített, de egyéb részletek adatlap ellenőrzést igényelnek. Korábbi benyújtás (SDV144-S63PRP S4) tartalmazta a /PRP-t, itt nem szerepel.
