Termékáttekintés

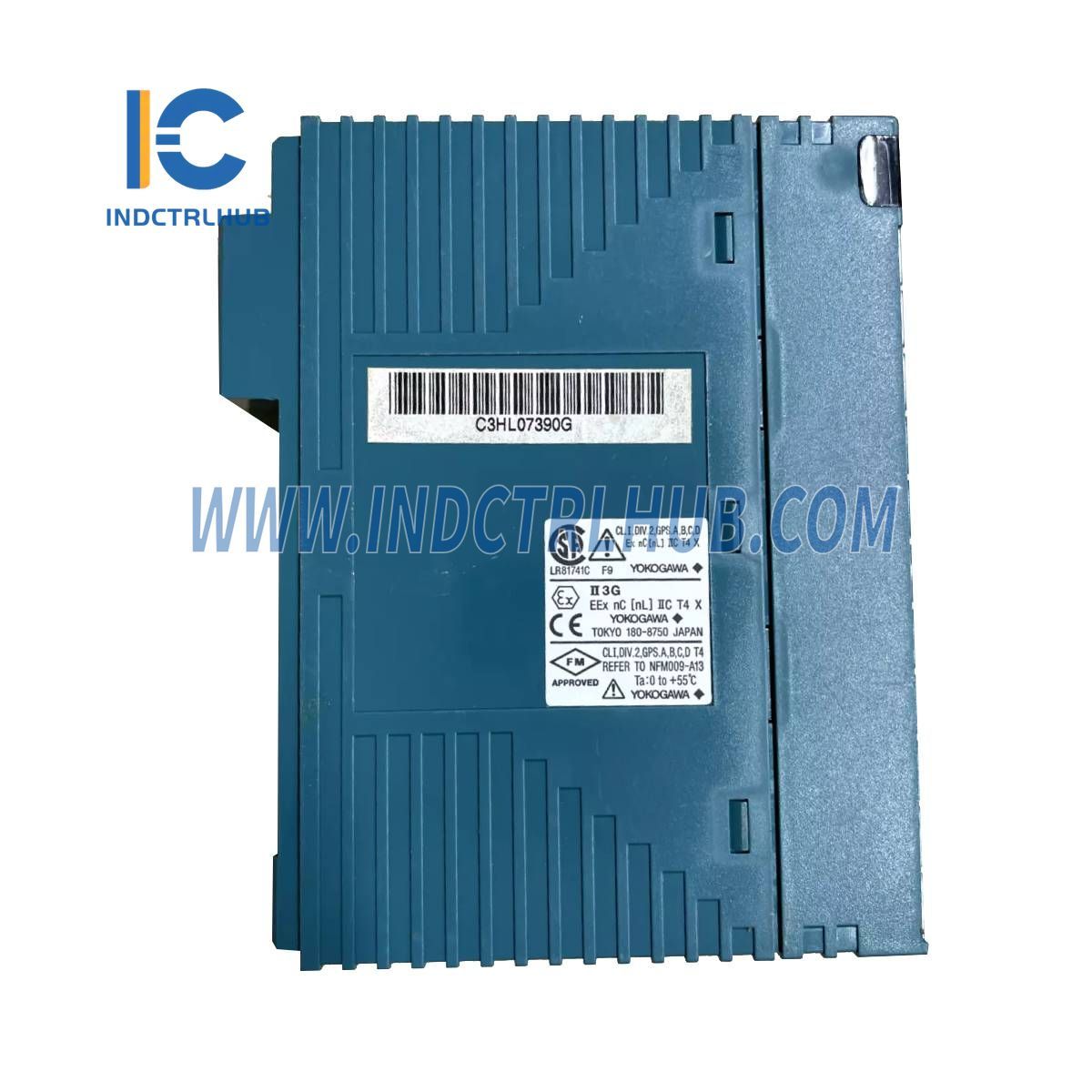

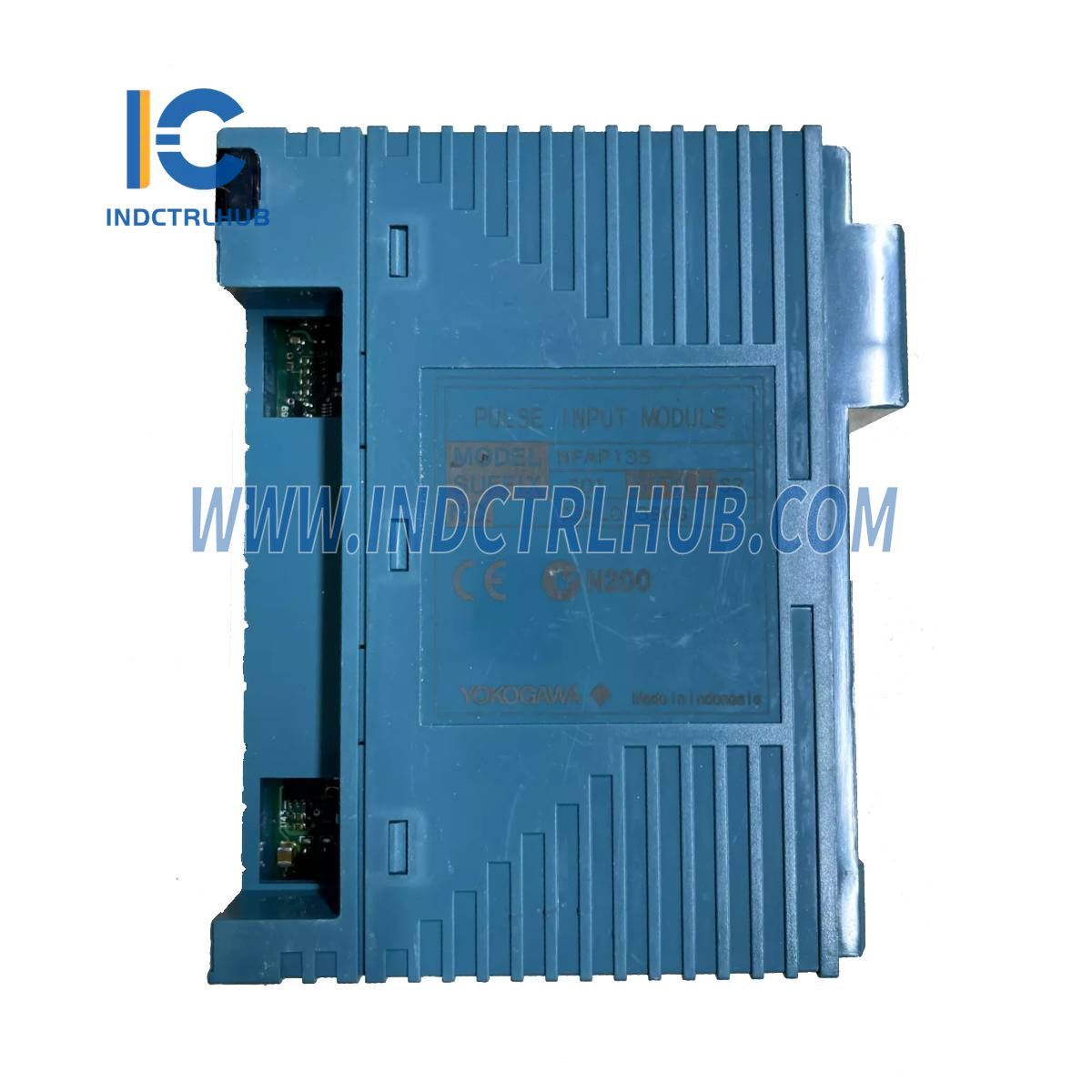

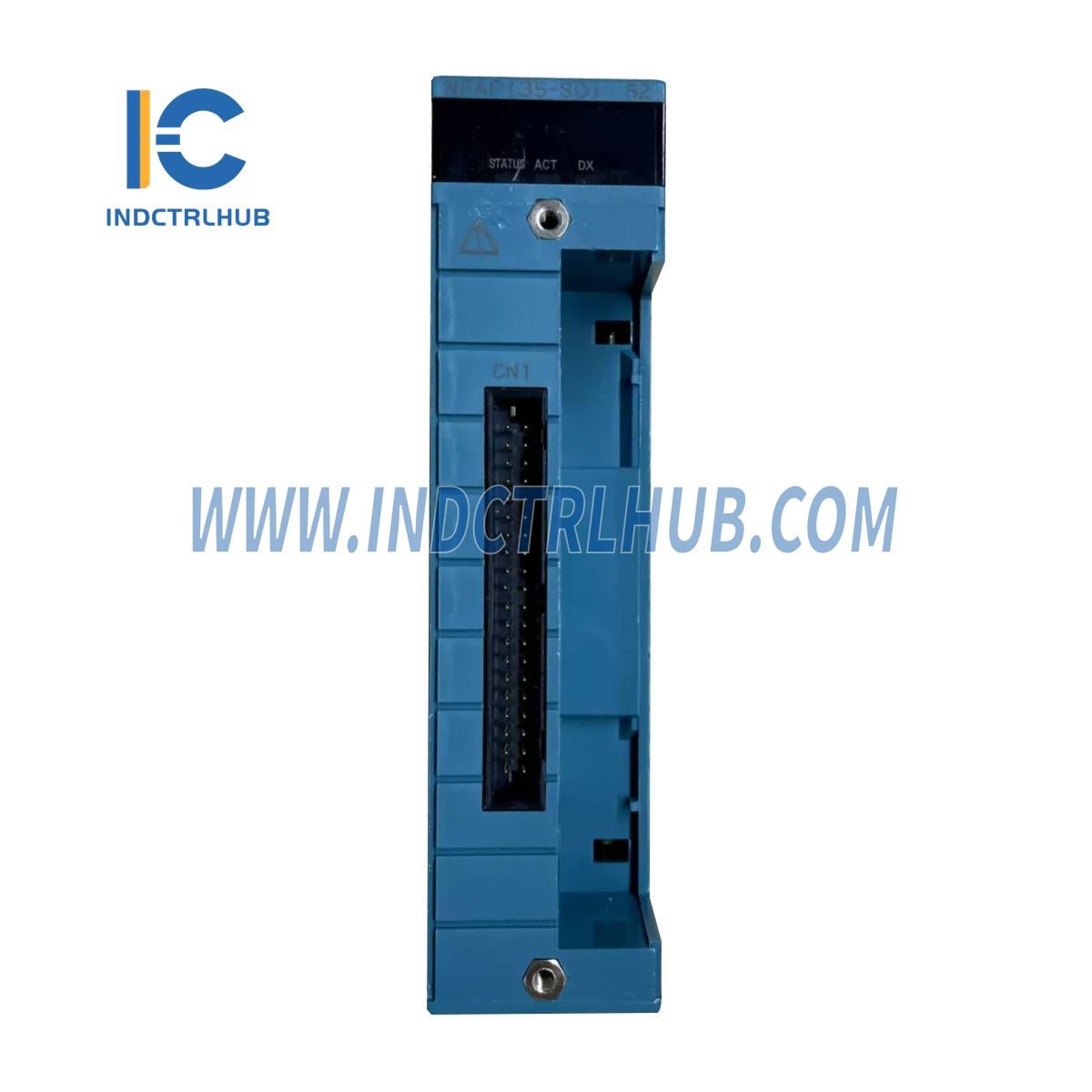

A Yokogawa NFAP135-S01 egy impulzus bemeneti modul, amely 8 elszigetelt csatornán képes fogadni kapcsoló ON/OFF, feszültségimpulzus és áramimpulzus jeleket. A bemeneti jelek és a rendszer, valamint a csatornák között is elszigetelt, így megbízható megoldást nyújt ipari impulzusmérési alkalmazásokhoz.
Műszaki adatok
Az NFAP135-S01 impulzus bemeneti modul a következő műszaki adatokkal rendelkezik:
| Tétel | Műszaki specifikáció |
|---|---|
| Modell | NFAP135 (*5) |
| Bemeneti csatornák száma | 8, szigetelt csatorna |
| Bemeneti jel (*1) | 2-vezetékes típus: Kapcsoló ON/OFF, feszültségimpulzus, áramimpulzus (adó tápellátás biztosítása lehetséges) 3 vezetékes típus: Tápegység típusú feszültségimpulzus |
| Bemeneti frekvencia | 0-tól 10 kHz-ig (*2) |
| Átütési feszültség (*6) | Bemenet és rendszer között: 500 V AC 1 percig Csatornák között: 500 V AC 1 percig |
| Minimális bemeneti impulzusszélesség | 40 μs (*2) |
| Bemeneti jelszint |
Érintkező bemenet: Relé érintkező és tranzisztor érintkező nyitó/záró szintjei Nyitott: 100 kΩ vagy több, Zárt: 200 Ω vagy kevesebb Kapcsolókapacitás: 12 V DC tápellátás esetén: 15 V DC 15 mA vagy több 24 V DC tápellátás esetén: 30 V DC 30 mA vagy több Feszültség/áram impulzus bemenet: (Az áram bemenet feszültséggé alakul) VH-VL (feszültségkilengés): 3 V vagy nagyobb VH (magas szint): 3-tól 24 V-ig VL (alacsony szint): -1-től 8 V-ig Jelforrás ellenállása: 1 kΩ vagy kevesebb |
| Áthidaló ellenállás | Választható OFF/200/500/1000 Ω (Nyitott, ha a táp ki van kapcsolva) (*1) |
| Felhúzó ellenállás | 68 kΩ (12 V DC vagy 24 V DC) |
| Adatfrissítési ciklus | 2 ms |
| Szűrő funkció | Lehetőség van olyan szűrő kiválasztására, amely kiküszöböli a remegést (*3) |
| Adó tápegység | Választható 24 V DC/12 V DC Korlátozó érték: 12 V DC ±10 %: 40 mA, 24 V DC ±10 %: 30 mA (*4) |
| Maximális áramfelvétel | 300 mA (5 V DC) 400 mA (24 V DC) |
| Súly | 0,3 kg |
| Külső csatlakozás | Nyomáskapocs terminál, MIL csatlakozó kábel (*6) |
Modell és Utótag/Opciós Kódok
Az NFAP135-S01 a következő konfigurációs részleteket tartalmazza:
| Kategória | Részletek |
|---|---|
| Modell | NFAP135 Impulzus bemeneti modul (8 csatornás, impulzusszámlálás, 0-tól 10 kHz-ig, szigetelt csatornák) |
| Utótagkódok |
|
