Product Description
Termékáttekintés

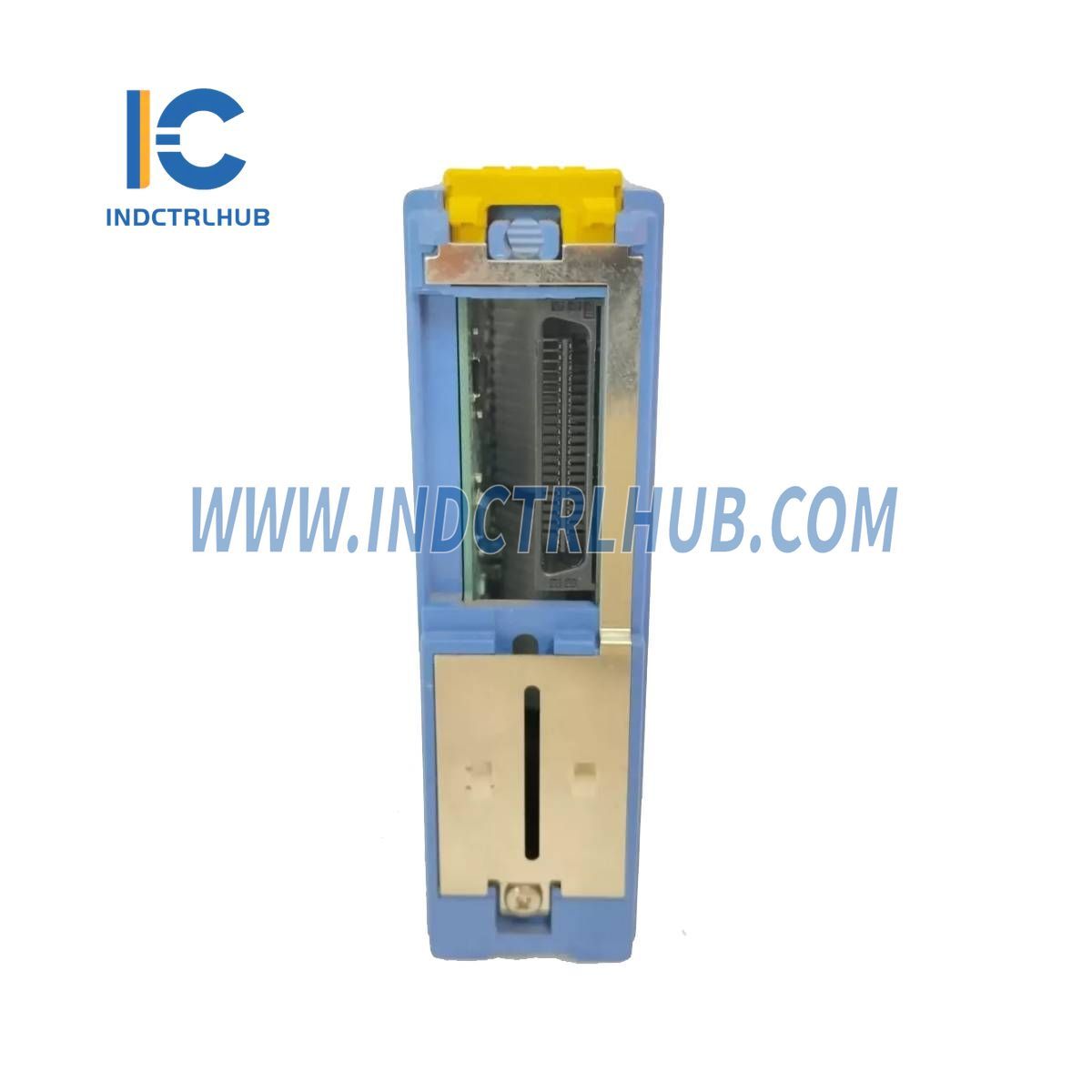

A Yokogawa F3AD08-5V az FA-M3 rendszerhez készült analóg bemeneti modul, amely analóg-digitális átalakításra szolgál. 12 bites A/D átalakítóval felszerelve 8 differenciális jelbemenetet kezel, 1 ms pontonkénti átalakítási sebességgel. Rugalmas bemeneti jeltartományokat és fejlett funkciókat, például skálázást és szűrést kínál, így sokoldalú választás az ipari automatizálásban.
Műszaki adatok
Az F3AD08-5V analóg bemeneti modul a következő műszaki adatokkal rendelkezik:
| Tétel | Műszaki specifikáció |
|---|---|
| Modell | F3AD08-5V |
| Bemenetek száma | 8 differenciális bemenet |
| Abszolút maximális érték | 18 V DC vagy 25 mA DC maximum -18 V DC vagy -25 mA DC minimum |
| Bemeneti jel tartománya (*1) | Csak feszültségjel: 0-tól 5 V DC (-0,25-től 5,25 V DC) 1-től 5 V DC (-0,25-től 5,25 V DC) -10-től 10 V DC (-11,0-től 11,0 V DC) 0-tól 10 V DC (-0,5-től 10,5 V DC) |
| Átalakítási ciklus (*2) | 1 ms × (bemenetek száma) |
| Megengedett közös módusú feszültség | ±6 V DC max. (0-tól 5 V DC, 1-től 5 V DC) ±1 V DC max. (-10-től 10 V DC, 0-tól 10 V DC) |
| Szigetelési mód | Bemeneti terminálok és belső áramkör között: Fotócsatoló szigetelés Bemeneti terminálok között: Nem szigetelt |
| Tűrhető feszültség | 500 V DC egy percig |
| Bemeneti ellenállás | 1 MΩ min. (*3) |
| Maximális felbontás | 1,4 mV: 0-tól 5 V DC, 1-től 5 V DC vagy 0-tól 10 V DC bemeneti jelszint tartomány 5,7 mV: -10-től 10 V DC bemeneti jelszint tartomány (12 bites A/D átalakítás) |
| Összpontosság | 23 ± 2ºC: ± 0,2% (teljes skála) 0-tól 55ºC-ig: ± 0,5% (teljes skála) (*4) |
| Skálázás | Felső és alsó határértékek -30 000 és 30 000 közötti bármely értékre beállíthatók (*5) |
| Eltolás | Az eltolás értéke -5 000 és 5 000 közötti bármely értékre beállítható |
| Szűrő | Elsőrendű késleltető szűrő vagy mozgóátlag számítás engedélyezhető vagy letiltható egyedi csatornákra (*6) |
| Adattartás | Csúcs- és mélyértékek rögzítésének támogatása |
| Önellenőrzés | Hardver önellenőrzés működés közben Túlterheléses bemenet érzékelése |
| Áramfogyasztás | 210 mA (5 V DC) |
| Külső csatlakozás | 18-pontos sorkapocs, M3,5 csavarok |
| Külső Méretek | 28,9 (Sz) × 100 (M) × 106,1 (M) mm (*7) |
| Súly | 200 g |
