Termékáttekintés

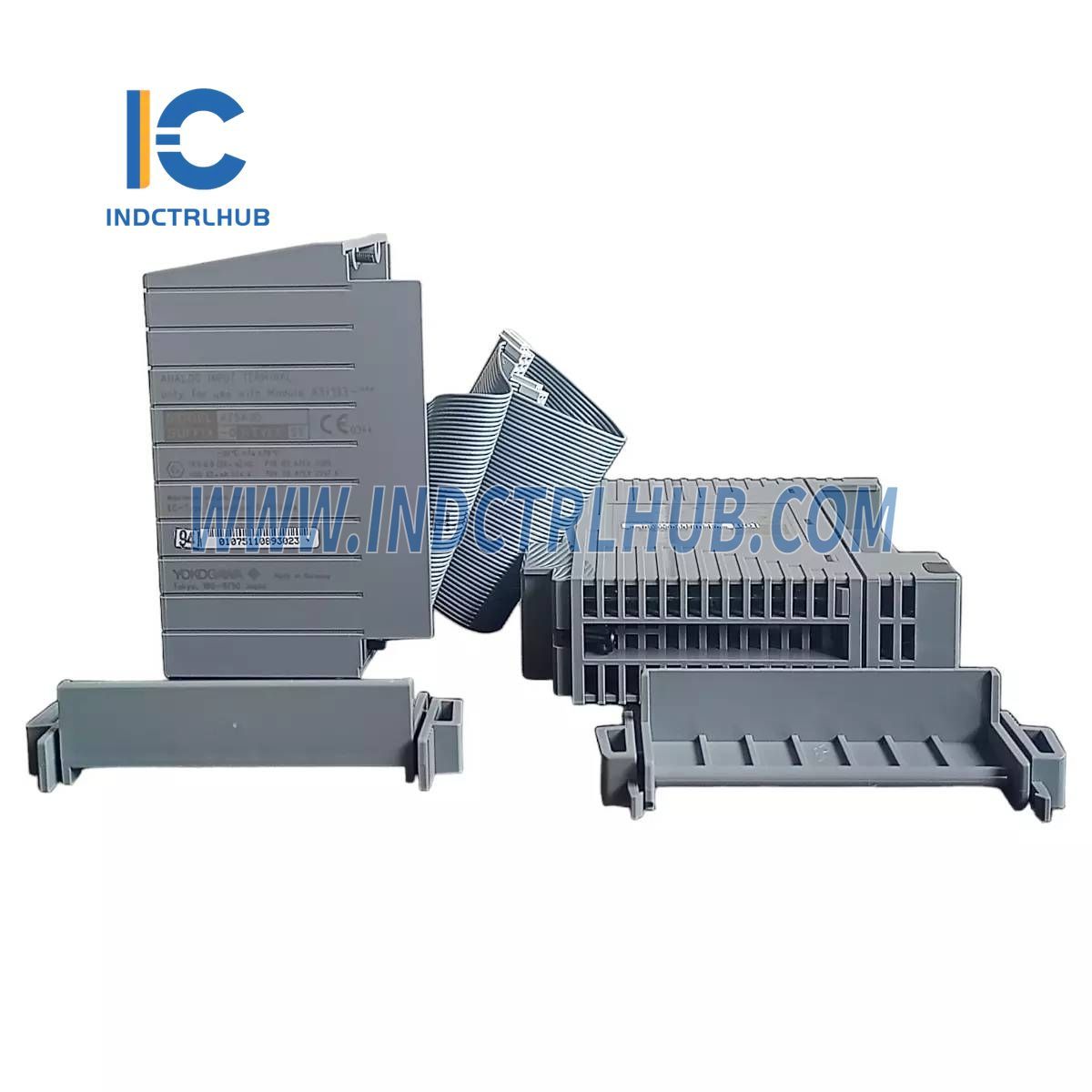

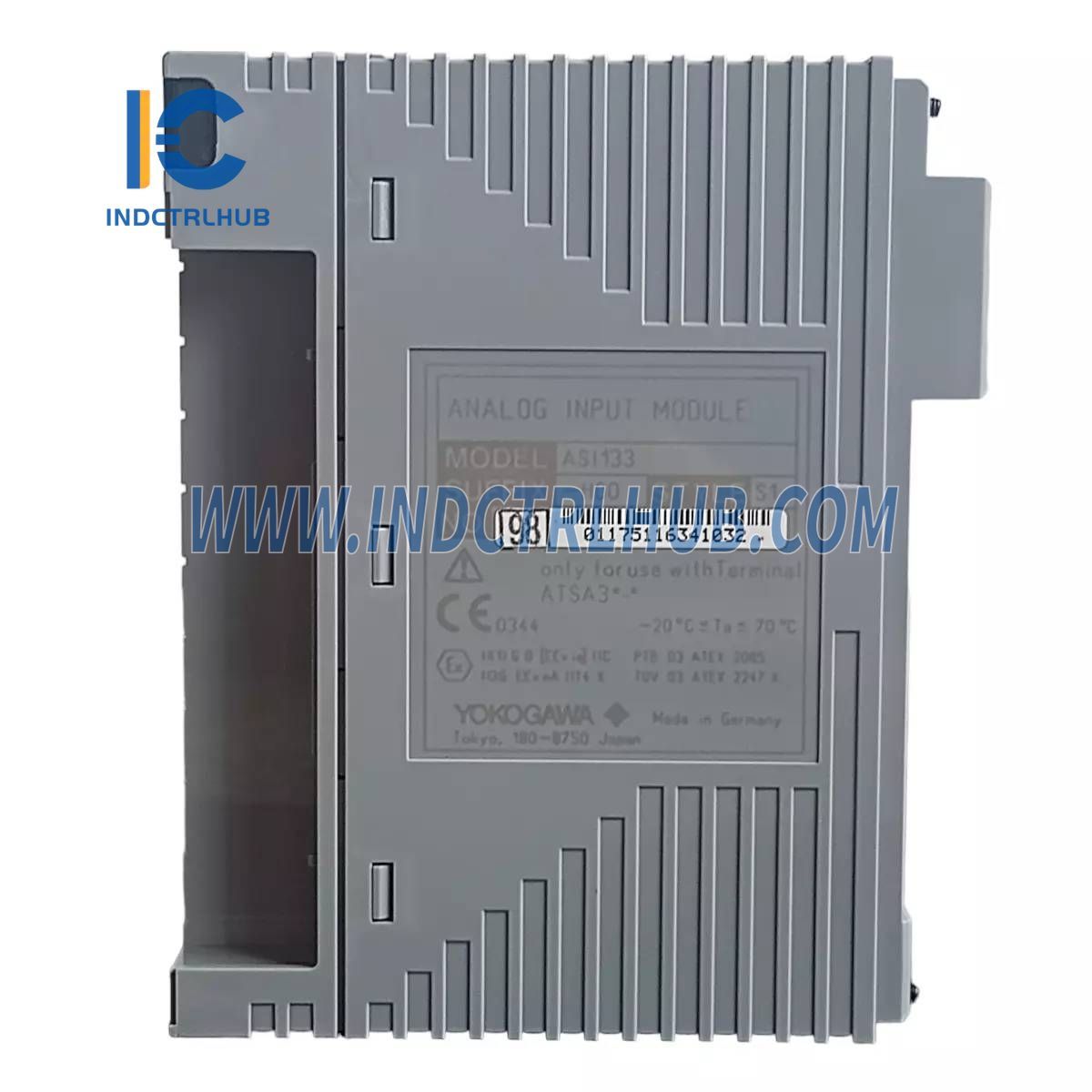

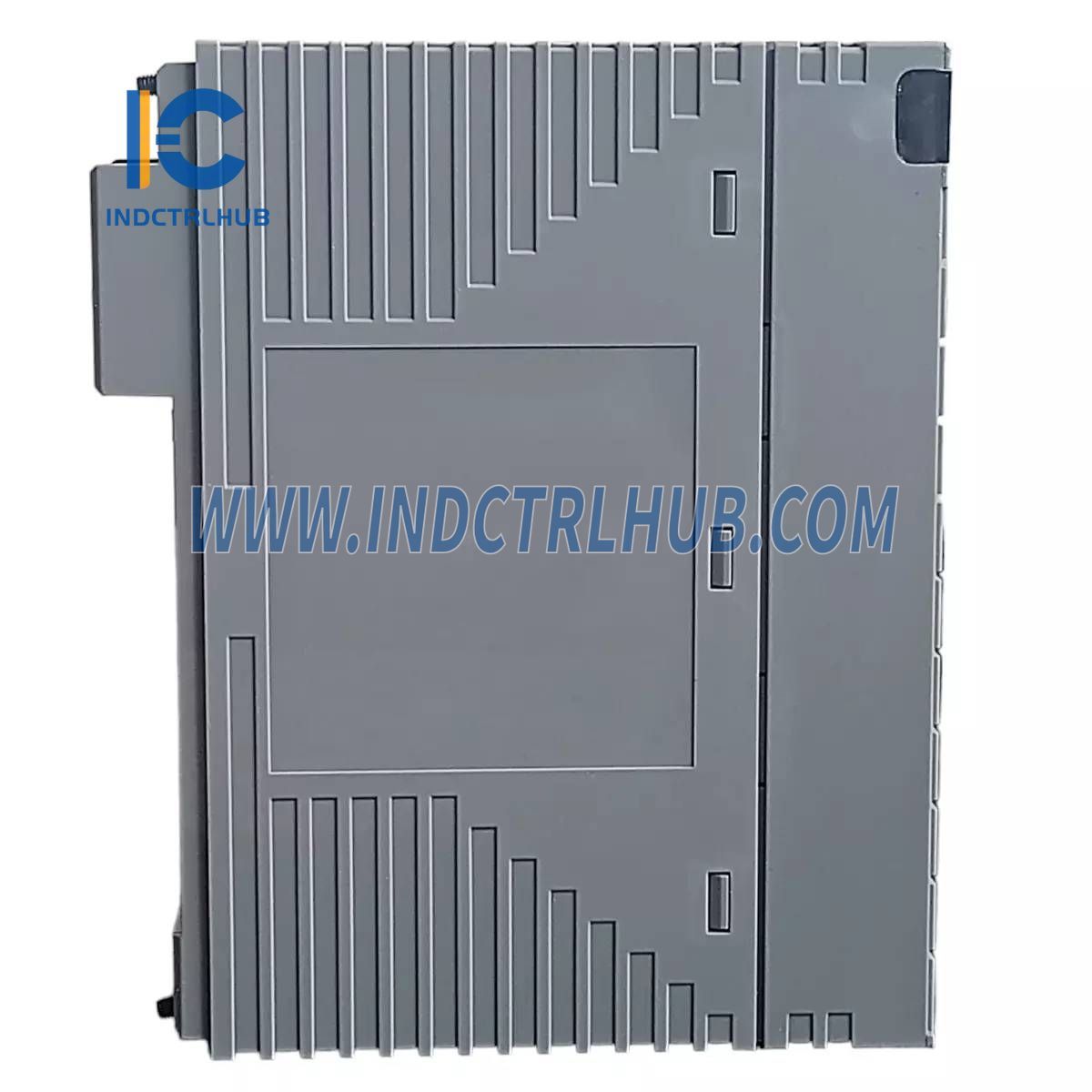

A Yokogawa ASI133-H00 egy beépített zárral rendelkező analóg bemeneti modul, amely 8 elszigetelt csatorna 4–20 mA-es jeleinek feldolgozására szolgál. HART kommunikációval és elszigetelt interfész zárral rendelkezik, így robusztus és biztonságos megoldást kínál az ipari alkalmazások számára, amelyek pontos áram bemeneti mérést igényelnek.
Műszaki adatok
Az ASI133-H00 analóg bemeneti modul a következő műszaki adatokkal rendelkezik:
| Tétel | Műszaki specifikáció |
|---|---|
| Modell | ASI133 |
| Bemeneti csatornák száma | 8, szigetelt |
| Bemeneti jel | 4-től 20 mA-ig |
| Megengedett bemeneti áram | 22,5 mA |
| Tűrhető feszültség | 1500 V AC |
| Bemeneti ellenállás | Bekapcsolás: 2 vezetékes esetén: 400 Ω (I=20 mA) és 750 Ω (I=4 mA) között 4 vezetékes esetén: 485 Ω (I=20 mA) és 925 Ω (I=4 mA) között Kikapcsolt állapot: 1 MΩ vagy nagyobb |
| Pontosság | ±16 µA |
| Lépésválasz idő | 100 ms |
| Adatfrissítési periódus | 10 ms |
| Adó tápegység | 16 V DC vagy magasabb (kimeneti áramkorlát: 20 mA) |
| Maximális Normál Módú Bemeneti Feszültség a Terminálokon 4-vezetékes Adóval | 25 V |
| Eltérés a környezeti hőmérséklet változása miatt | ±16 µA/10 °C |
| Maximális áramfelvétel | 150 mA (5 V DC) 450 mA (24 V DC) |
| Súly | Kb. 0,30 kg |
| Külső csatlakozás | Nyomásos terminál (ATSA3□) |
| HART kommunikáció | Elérhető |
| Gát Típus | Szigetelt interfész |
Modell és Utótag/Opciós Kódok
Az ASI133-H00 a következő konfigurációs részleteket tartalmazza:
| Kategória | Részletek |
|---|---|
| Modell | ASI133 Analóg Bemeneti Modul Beépített Gáttal (4-től 20 mA-ig, 8 csatornás, Szigetelt) (ISA Standard G3 opcióval és hőmérséklet (-20-tól 70 °C-ig) opcióval) |
| Utótagkódok |
|
