Product Description
Termékáttekintés

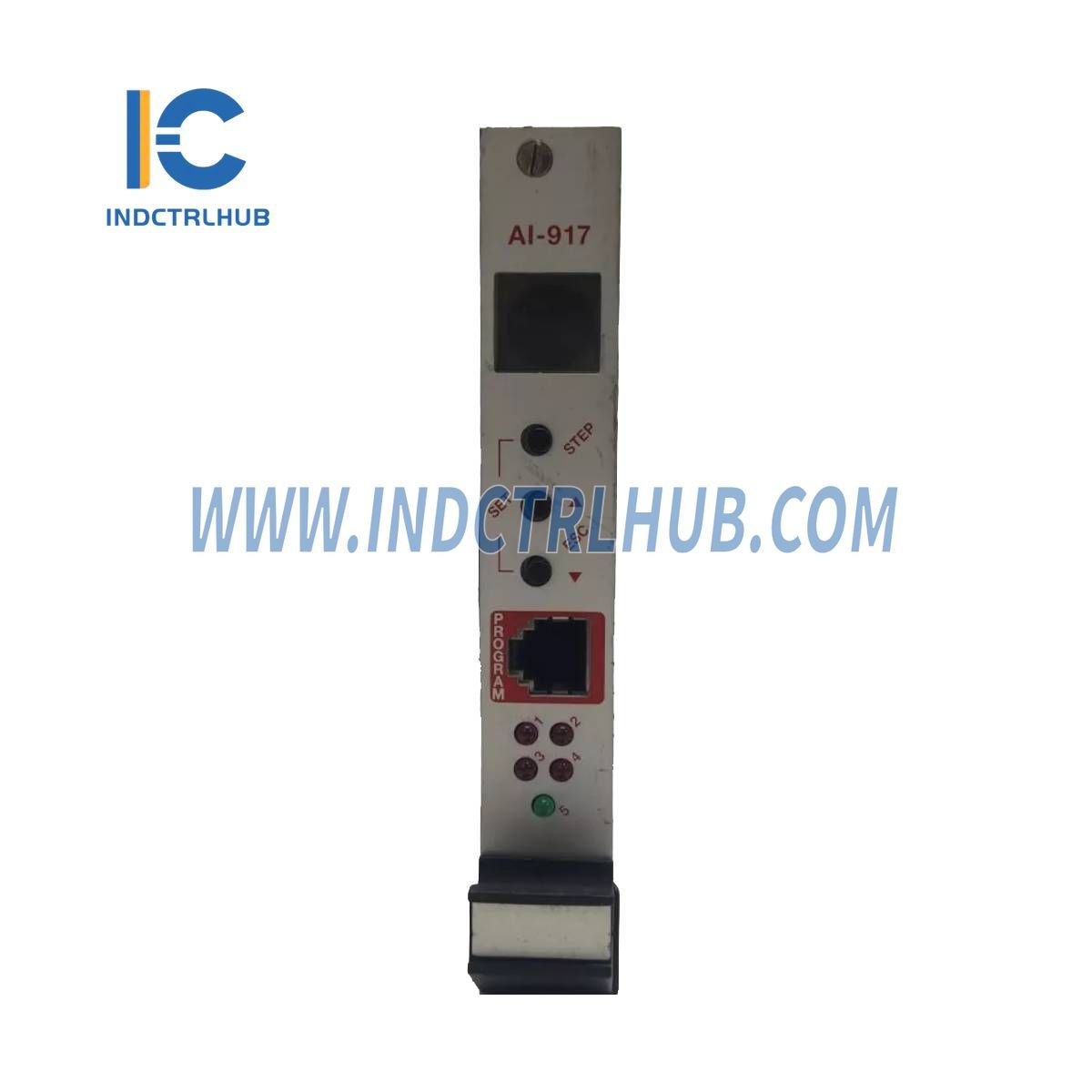

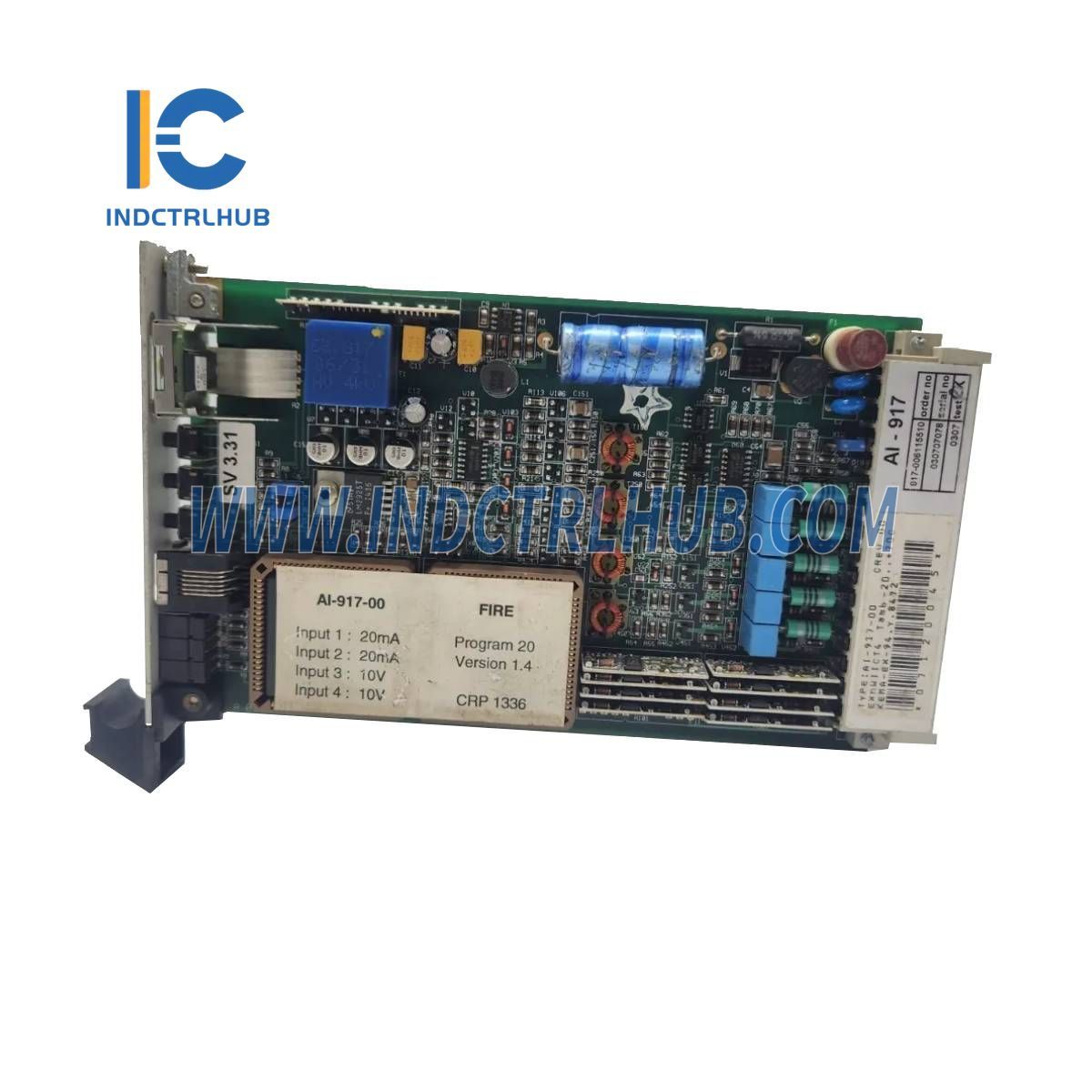

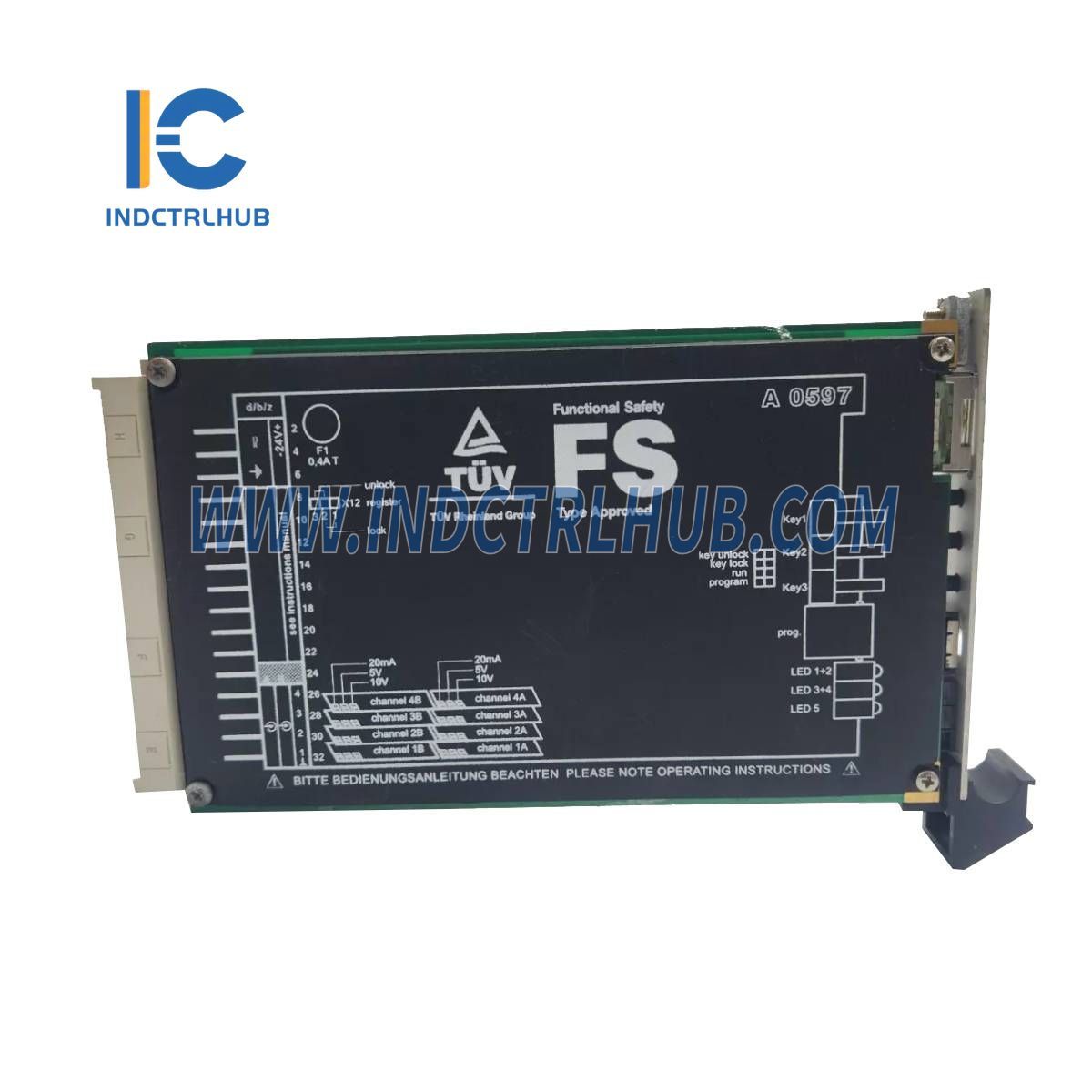

A Yokogawa AI-917-00 egy analóg bemeneti modul, amely 4 analóg bemenet feldolgozására és 4 kimenet biztosítására készült. Egyetlen Euro formátumban helyezkedik el, támogatja az áram- és feszültségbemeneteket, és programozható funkciókkal rendelkezik, így kompakt és sokoldalú megoldást kínál ipari vezérlési alkalmazásokhoz.
Műszaki adatok
Az AI-917-00 Analóg Bemeneti Modul a következő műszaki adatokkal rendelkezik:
| Tétel | Műszaki specifikáció |
|---|---|
| Modell | AI-917-00 |
| Bemenetek száma | 4 |
| Kimenetek száma | 4 |
| Méret | Egyszeres Euro formátum 4TE (160 x 100 x 20 mm) |
| Csatlakozó | DIN 41612 Bauform F 48p |
| Azonosítás | AI-917 elöl |
| Hőmérséklet (működési) | -10-től +60 °C-ig |
| Hőmérséklet (tárolás) | -25-től +85 °C-ig |
| Relatív páratartalom | Max. 75%, nincs kondenzáció |
| EMC | EN 61000-6-2 Immunitás EN 61000-6-4 Kibocsátás EMC rendszerburkolattal |
| Ütés | 15g, 11 ms |
| Rezgés | 10-55 Hz 0,075 mm, 57-150 Hz 1 g (0,076-0,011 mm) |
| Bemenet |
Áram: 0 - 20 mA, 50 Ω (max. 50 mA) Feszültség: 0 - 10 V, 5,5 kΩ (max. 30 V) |
| Kapcsolók | (3) részben programozható |
| Stabilitási hiba | < 0,1% / 10°C |
| Pontosság | ± 0,2% ± 1 bit |
| Felbontás | 1024 pont 21,6 mA / 10,8 V felett (10 bit) |
| LED teszt | 18-30 V / 3,5-6 mA |
| Óra | Órajelimpulzusok az MC-573-tól, szint 0/11 V |
| Kimenet | Impulzuslogika Áramimpulzusok: 500 mA Kapacitás: 10 egységterhelés |
| Állapotjelzés | Programozható LED-ek |
| Adatok | 8 bites soros adat, szint 0/11 V |
| Kijelző | LCD, programozható 2 sor: Első sor - numerikus érték, Második sor - 1 betű, 2 numerikus karakter |
| RS232 soros interfész | Csak programozáshoz (adapterkábel szükséges) |
| Szaporítás |
Indítási idő: 8 s Programciklus: 40 ms (programfüggő) Késleltetés: Programozható |
| Tápellátás |
Mezőtápellátás: 18-30 Vdc (hullámzás < 1 V csúcs-csúcs), 70 mA (24 V) Logikai tápellátás: 20 Vdc, 10 mA Órajeljel: Egy feszültségimpulzus |
| Szigetelés | Analóg áramkör 0,5 kV (teszt) |
| Teljesítményleadás | 2 W |
