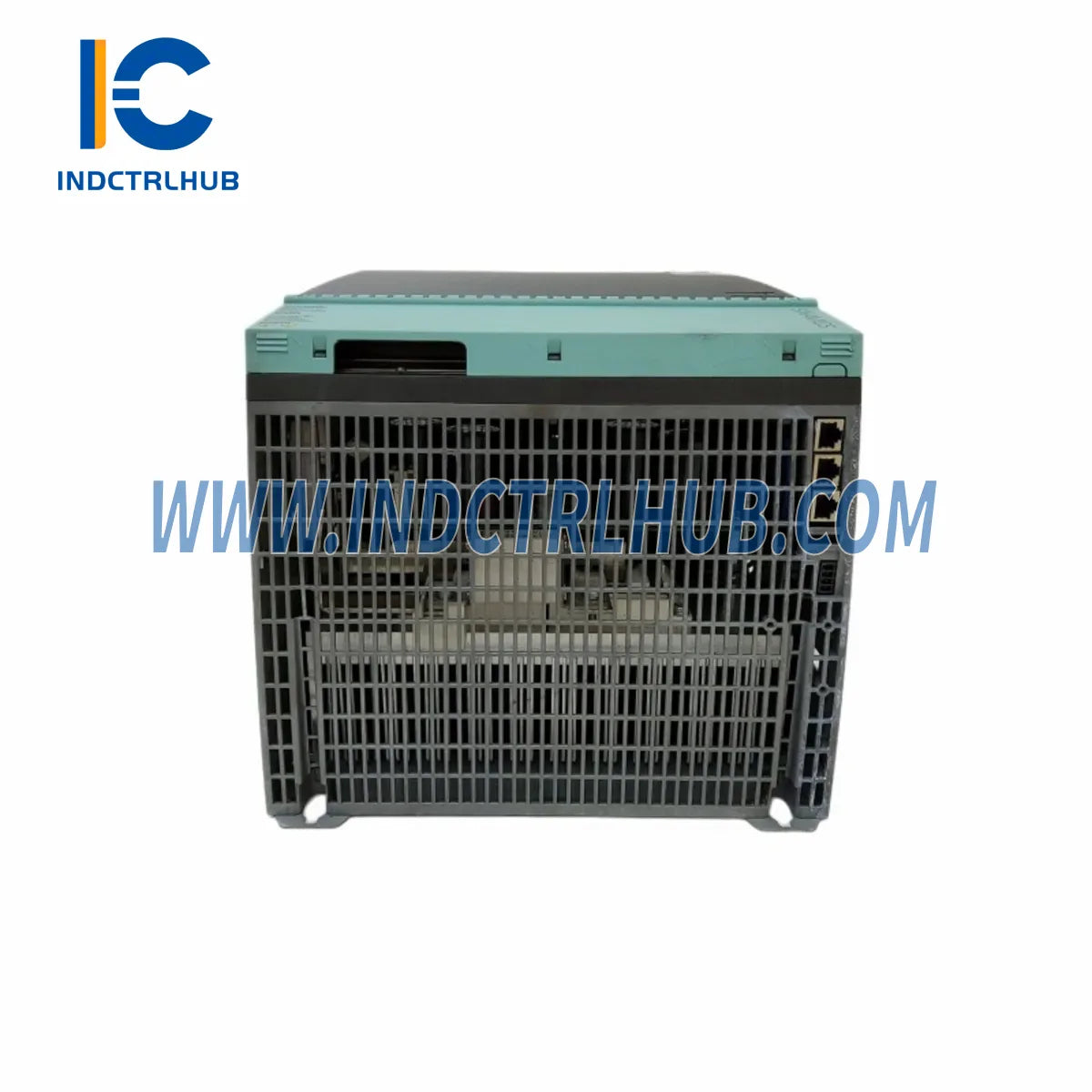

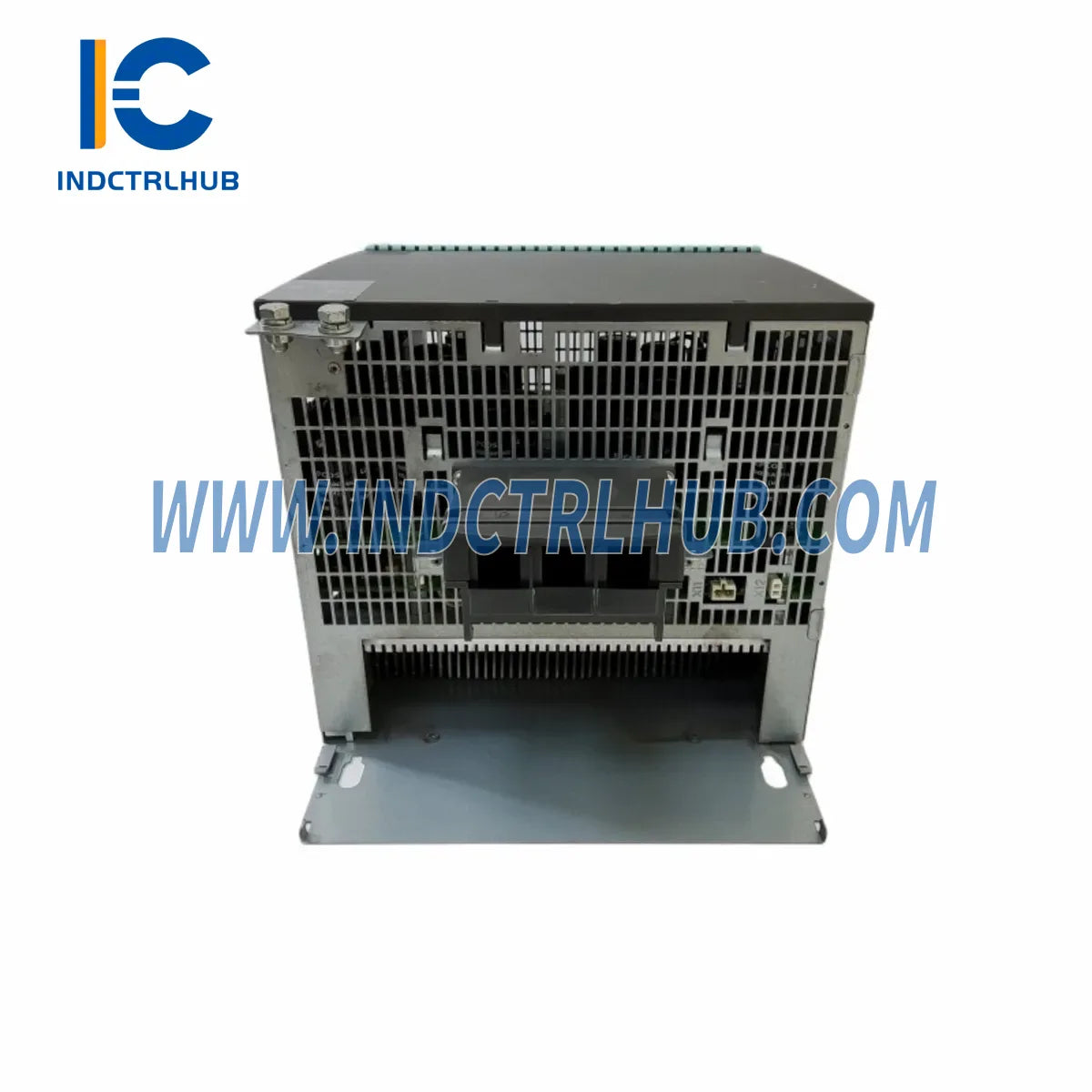

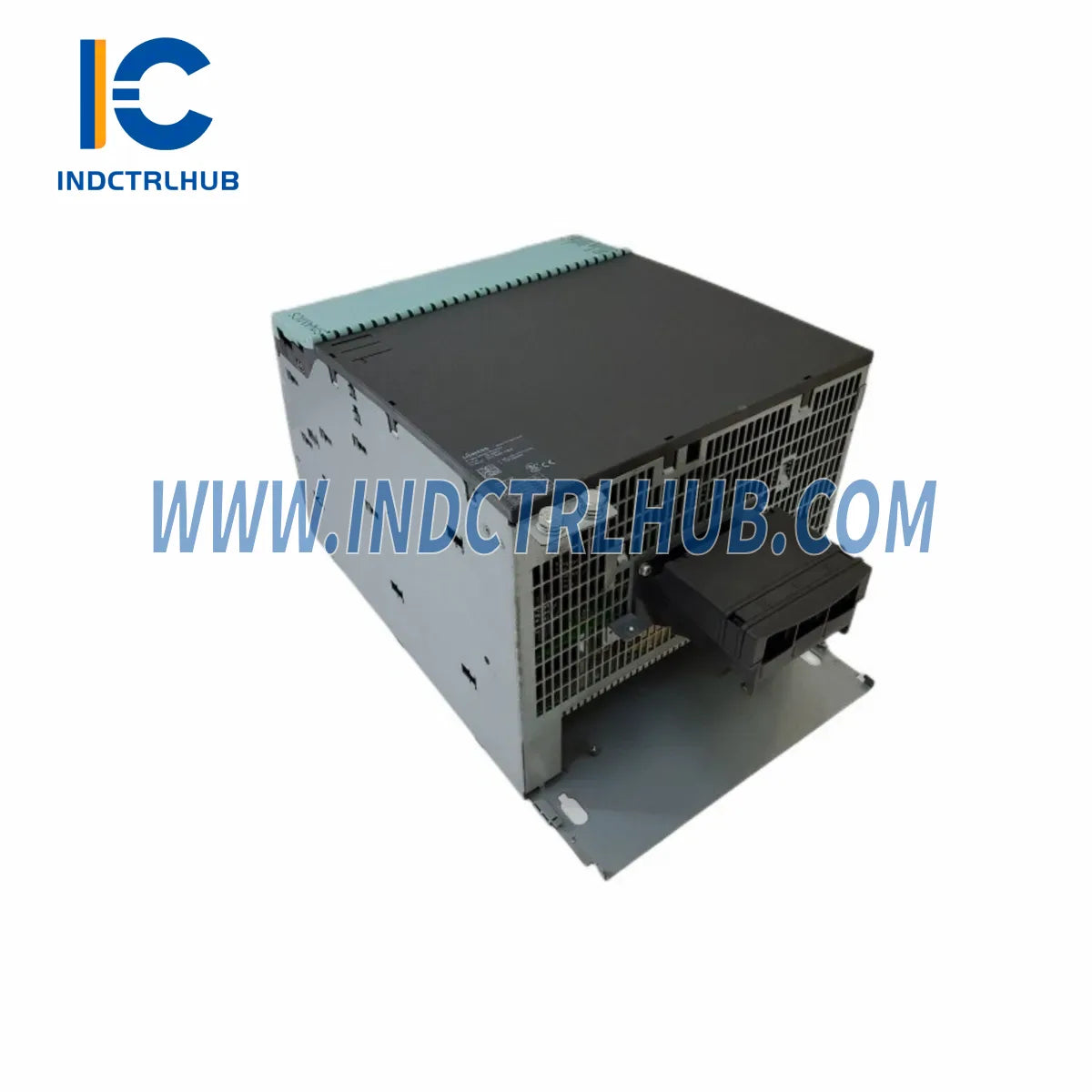

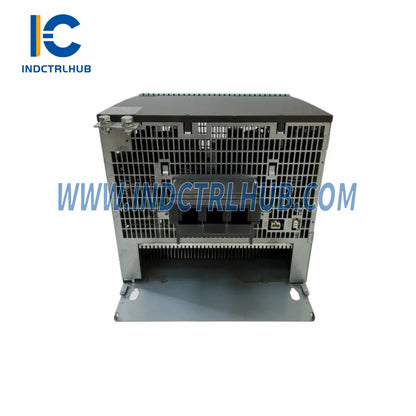

SIEMENS 6SL3120-1TE31-3AA3 Masszív Egyetlen Motor Modul Kíméletlen Környezetekhez
A SIEMENS 6SL3120-1TE31-3AA3 egy nagy teljesítményű Egyetlen Motor Modul, amelyet a SINAMICS S120 hajtásrendszerhez terveztek, megbízható változtatható sebességű motorvezérlést biztosítva a legigényesebb ipari környezetekben. Olyan mérnökök és beszerzési szakemberek számára készült, akik az olaj- és gáziparban, bányászatban, vegyiparban és nehéziparban dolgoznak, ez a modul precíz nyomatékszabályozást ötvöz masszív kivitelével, amely ellenáll a rezgésnek, hőterhelésnek és az elektromos zavaroknak, amelyek gyakoriak a veszélyes helyeken.
A szabványos hajtásmoduloktól eltérően a 6SL3120-1TE31-3AA3 zökkenőmentesen illeszkedik a könyvformátumú szekrénykonfigurációkba, lehetővé téve kompakt, mégis erőteljes többtengelyes telepítéseket. 130A DC kapcsoló áramértéke és a DRIVE-CLiQ topológiával való kompatibilitása alapvető alkatrésszé teszi a biztonságkritikus automatizálási architektúrákban, ahol a leállás nem megengedett.
Masszív Műszaki Adatok Táblázata
| Paraméter | Műszaki Adatok |
|---|---|
| Cikkszám | 6SL3120-1TE31-3AA3 |
| Termékcsalád | SINAMICS S120 Könyvformátumú |
| Modul Típus | Egyetlen Motor Modul |
| DC Kapcsoló Áram | 130 A |
| Kimeneti Áram (Folyamatos) | 132 A |
| Kimeneti Áram (Csúcs) | 200 A |
| Hűtési Mód | Kényszerlevegő (belső ventilátor) |
| Védettségi Fokozat | IP20 (szekrénybe szerelhető) |
| Üzemi Hőmérséklet | 0 °C-tól +55 °C-ig |
| Tárolási Hőmérséklet | -40 °C-tól +70 °C-ig |
| Relatív Páratartalom | ≤ 95%, nem kondenzáló |
| Kommunikációs Felület | DRIVE-CLiQ |
| Biztonsági Funkciók | STO, SS1, SLS (a Safety Integrated által) |
| Megfelelőség | CE, UL, cUL, RoHS |
| Garancia | 12 Hónap |
| Származás | Németország |
Átfogó Védelmi Megoldások
A 6SL3120-1TE31-3AA3 alkalmazása a 2. zónában besorolt veszélyes területeken vagy nagy tranziens ipari környezetekben többrétegű védelmi stratégiát igényel. A feláramú túláramvédelem kritikus — az ABB 1SDA080745R1 Emax 2 Kismegszakító E2.2N 1600A megbízható feláramú hibaszétválasztást biztosít nagy teljesítményű hajtószekrényekhez, míg az ABB Tmax XT3N 250 Kismegszakító (1SDA068059R1) ági szintű védelmet nyújt, ideális a motormodult tápláló elosztó áramkörökhöz.
Olyan telepítésekhez, ahol az ívvillanás és a túláram események kockázatot jelentenek a személyzetre és a berendezésekre, a HIMA ETA2210 16A H7201 Ipari Túláramvédelmi Kismegszakító SIL minősítésű védelmet nyújt a hajtás mellett működő biztonsági műszerrendszerek számára. A kioldó áramkör integritása folyamatosan ellenőrizhető az ABB SPER1C1-AAJ Kioldó Áramkör Felügyeleti Relé segítségével, biztosítva, hogy a védelmi relélánc mindig működőképes maradjon.
A stabil egyenáramú buszfeszültség elengedhetetlen a SINAMICS S120 működéséhez. Az ABB SDCS-FEX-2A tápegység áramköri lap (3ADT311500R0001) biztosítja a mezőgerjesztés energiaellátását az S120 architektúrával párhuzamosan működő egyenáramú hajtásrendszerek számára. A segédvezérlő áramkörök védelmét az ABB S201-K16NA kismegszakító és az ABB S202-K10A kismegszakító látja el, amelyek 24 VDC, illetve 230 VAC vezérlővezetékeket védenek.
A vákuumkapcsolós középfeszültségű táplálók, amelyek a hajtás transzformátort látják el, esetén az ABB 1VCF014629R802 vákuum megszakító alkatrész biztosítja a megbízható MV szigetelést. Kiegészítő ágazatvédelmet a vezérlőpanelen belül az ABB 2CDS273001R0607 megszakító modul és az ABB S201-K6A kismegszakító biztosít alacsony áramú műszerköri hurkokhoz.
Alkalmazás kritikus infrastruktúrában
Olaj- és gázipar — Tengeri platform szivattyúhajtások: Tengeri platformokon a 6SL3120-1TE31-3AA3 vezérli a nagy tehetetlenségű tengervíz emelőszivattyúkat és befecskendező szivattyú motorokat, ahol a változó áramlásszabályozás akár 40%-kal csökkenti az energiafogyasztást a fix fordulatszámú alternatívákhoz képest. Az STO (Safe Torque Off) funkció megfelel az IEC 62061 SIL 2 követelményeinek a vészleállításhoz mechanikus fékezés nélkül, ami kritikus az Ex 2 zónás környezetekben, ahol a szikraképződést meg kell szüntetni.
Bányászat — Szállítószalag és emelő rendszerek: A föld alatti szén- és keménykőbányászati műveletek olyan hajtásokat igényelnek, amelyek ellenállnak a szénpor bejutásának, a magas környezeti hőmérsékletnek és a gyakori regeneratív fékezési ciklusoknak. A zárt, szellőztetett burkolatokba telepítve a 6SL3120-1TE31-3AA3 kezeli a szállítószalag feszültségszabályozását és az emelő lassítási profiljait, miközben a DRIVE-CLiQ valós idejű diagnosztikát biztosít a felszíni SCADA rendszer felé — minimalizálva a nem tervezett leállásokat a folyamatos bányászati műveletek során.
Kémiai feldolgozás — keverő- és kompresszorvezérlés: Kémiai reaktorokban és polimerizációs üzemekben a keverőmotorok pontos nyomatékszabályozása elengedhetetlen a termék állandóságához. A modul integrált Safety Integrated funkciói (SLS — Safely Limited Speed) megakadályozzák a túlpörgést, amely exoterm szökőreakciókat indíthat el, miközben EMC-kompatibilis kialakítása csökkenti a vezetett zavarokat, amelyek érzékeny folyamatmérő műszereket zavarhatnának.
Biztonsági és minőségi GYIK
K1: Milyen garanciális fedezet vonatkozik a 6SL3120-1TE31-3AA3-ra?
Az Industrial Control Hub által szállított összes egység 12 hónapos garanciával rendelkezik, amely a gyártási hibákra és a normál használat során fellépő működési meghibásodásokra vonatkozik. A garanciális igényeket 5 munkanapon belül feldolgozzuk, kritikus infrastruktúrájú ügyfelek számára előzetes cserelehetőség is biztosított.
K2: Megfelel a 6SL3120-1TE31-3AA3 az IEC 61800-5-2 funkcionális biztonsági szabványoknak?
Igen. A modul támogatja a Siemens Safety Integrated funkciókat, beleértve az STO (Safe Torque Off), SS1 (Safe Stop 1) és SLS (Safely Limited Speed) funkciókat, melyek mind SIL 2 / PLd tanúsítvánnyal rendelkeznek az IEC 62061 és EN ISO 13849-1 szabványok szerint. A megfelelőségi dokumentáció kérésre elérhető.
K3: Használható ez a modul ATEX 2. zónás területeken?
A 6SL3120-1TE31-3AA3 maga IP20 védettségű, és ATEX minősítésű, megfelelően besorolt (minimum Ex e vagy Ex p) burkolatba kell telepíteni, ha 2. zónás veszélyes területen használják. Mérnöki csapatunk tanácsot ad a megfelelő burkolat specifikációkra az Ön alkalmazásához.
K4: Mennyi az átfutási idő erre a modulra?
Raktáron lévő egységek 3–5 munkanapon belül szállíthatók. Készlethiány esetén a szokásos átfutási idő 4–8 hét, a Siemens gyártási ütemezésétől függően. Sürgős leállások esetére gyorsított beszerzés is elérhető — vegye fel a kapcsolatot csapatunkkal a prioritásos teljesítésért.
K5: Hogyan ellenőrizhetem a kapott egység eredetiségét?
Minden egység eredeti Siemens csomagolásban, holografikus eredetiség-címkékkel és egy nyomon követhető sorozatszámmal érkezik, amely a Siemens termékhitelesítő portálján ellenőrizhető. Az Industrial Control Hub teljes ellátási lánc dokumentációt vezet az összes raktáron lévő alkatrészről.
K6: Milyen műszaki támogatás érhető el a vásárlás után?
Tanúsított hajtásmérnökeink csapatától üzembe helyezési útmutatást, paramétermentés/visszaállítás támogatást és hibadiagnosztikai segítséget nyújtunk e-mailben és telefonon. Nagyobb léptékű telepítések esetén az Ázsia-Csendes-óceáni régióban helyszíni támogatás is megszervezhető.
