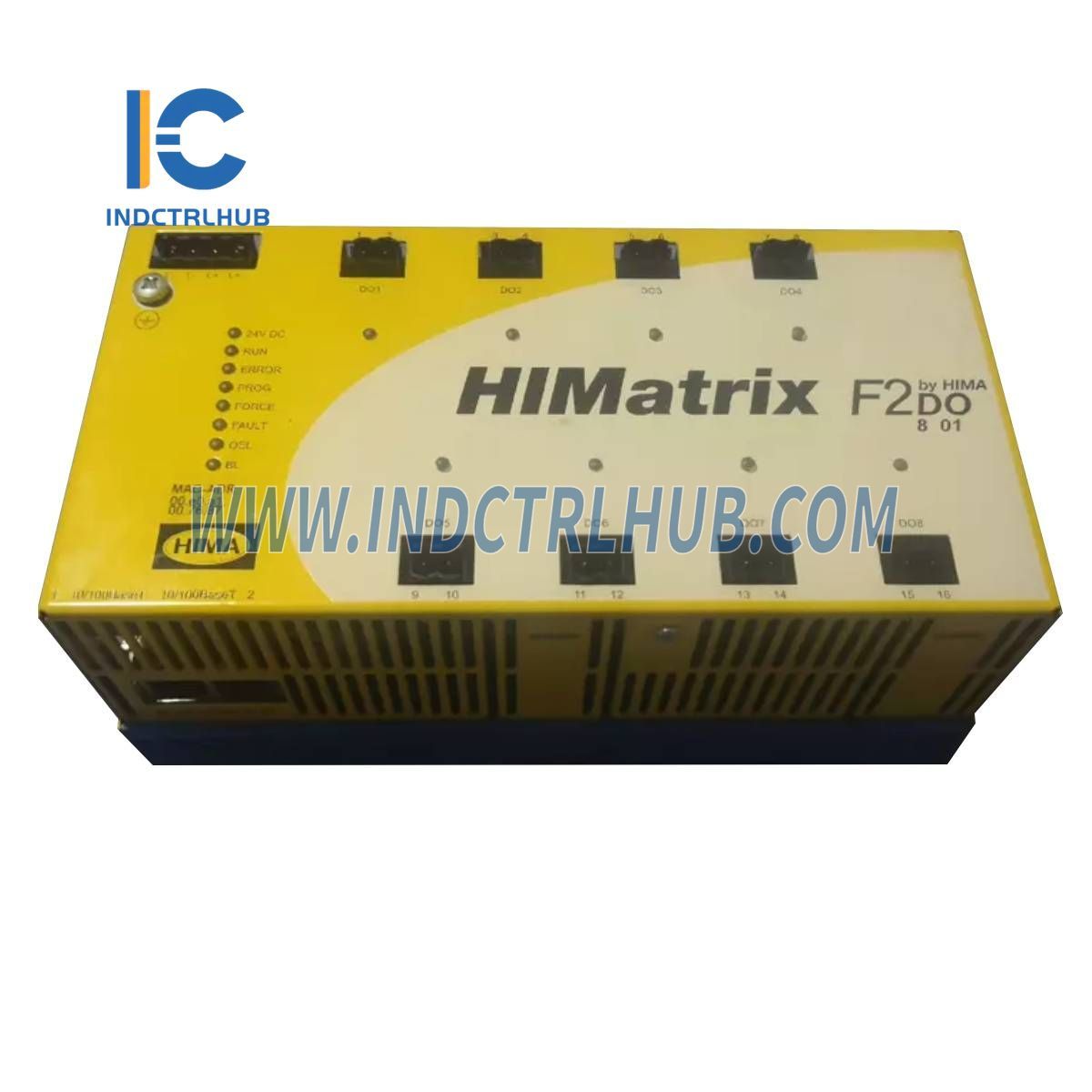

HIMA F2DO801 biztonsággal kapcsolatos vezérlő

Modell/alkatrész szám

F2DO801

Leírás

Biztonsággal kapcsolatos vezérlő

Válaszidő

≥ 20 ms

Ethernet interfészek

2 x RJ-45, 10BASE-T/100BASE-Tx integrált kapcsolóval

Működési feszültség

24 VDC, -15…+20 %, rPP ≤ 15 %, biztonságos szigetelésű tápegységről (IEC 61131-2)

Áram bemenet

Max. 0,6 A

Biztosíték (külső)

10 A késleltetett (T)

A csatornák elektromos szigetelése

Igen

Tartalék akkumulátor

Nincs

Működési hőmérséklet

0…+60 °C

Tárolási hőmérséklet

-40…+85 °C

Védettségi típus

IP20

Max. méretek (csatlakozó nélkül)

Szélesség

207 mm (ház csavarokkal)

Magasság

114 mm (rögzítő csavarral)

Mélység

86 mm (földelő csavarral)

Súly

1,3 kg

Csatornák száma

8 potenciálmentes normálisan nyitott érintkező

Kapcsoló feszültség

≥ 5 V, ≤ 250 VAC / 250 VDC

Kapcsolóáram

≥ 10 mA, ≤ 3 A (belsőleg 3,15 A biztosítékkal)

Biztosíték megszakító képessége

100 A

Érintkező anyaga

Ezüst ötvözet (AgNi)

Kapcsolási idő

Kb. 30 ms

Visszaállási idő

Kb. 10 ms

Visszapattanási idő

Kb. 15 ms

Érintkező élettartam (mechanikus)

≥ 10 x 10⁶ kapcsolási művelet

Relé kimeneti kapcsolókapacitás (általános biztonsági alkalmazások)

≤ 30 VDC

Max. 90 W (3,15 A)

≤ 70 VDC

Max. 22 W (0,315 A)

≤ 127 VDC

Max. 25 W (0,25 A)

Egyenáramú kapcsolókapacitás (indukciómentes)

≤ 250 VDC

Max. 40 W (0,16 A)

Váltóáramú kapcsolókapacitás (indukciómentes)

≤ 250 VAC

Max. 750 VA

Kapcsoló Kapacitás AC (cos φ > 0.5)

≤ 250 VAC

Max. 250 VA

Kapcsoló Kapacitás DC (UL 508)

24 VDC 1 A-nál

Ellenállásos

Kapcsoló Kapacitás AC (UL 508)

250 VAC 6 A-nál
