Product Description
Általános információk
|
Gyártó |
HIMA |
|---|---|
|
Modell/alkatrész szám |

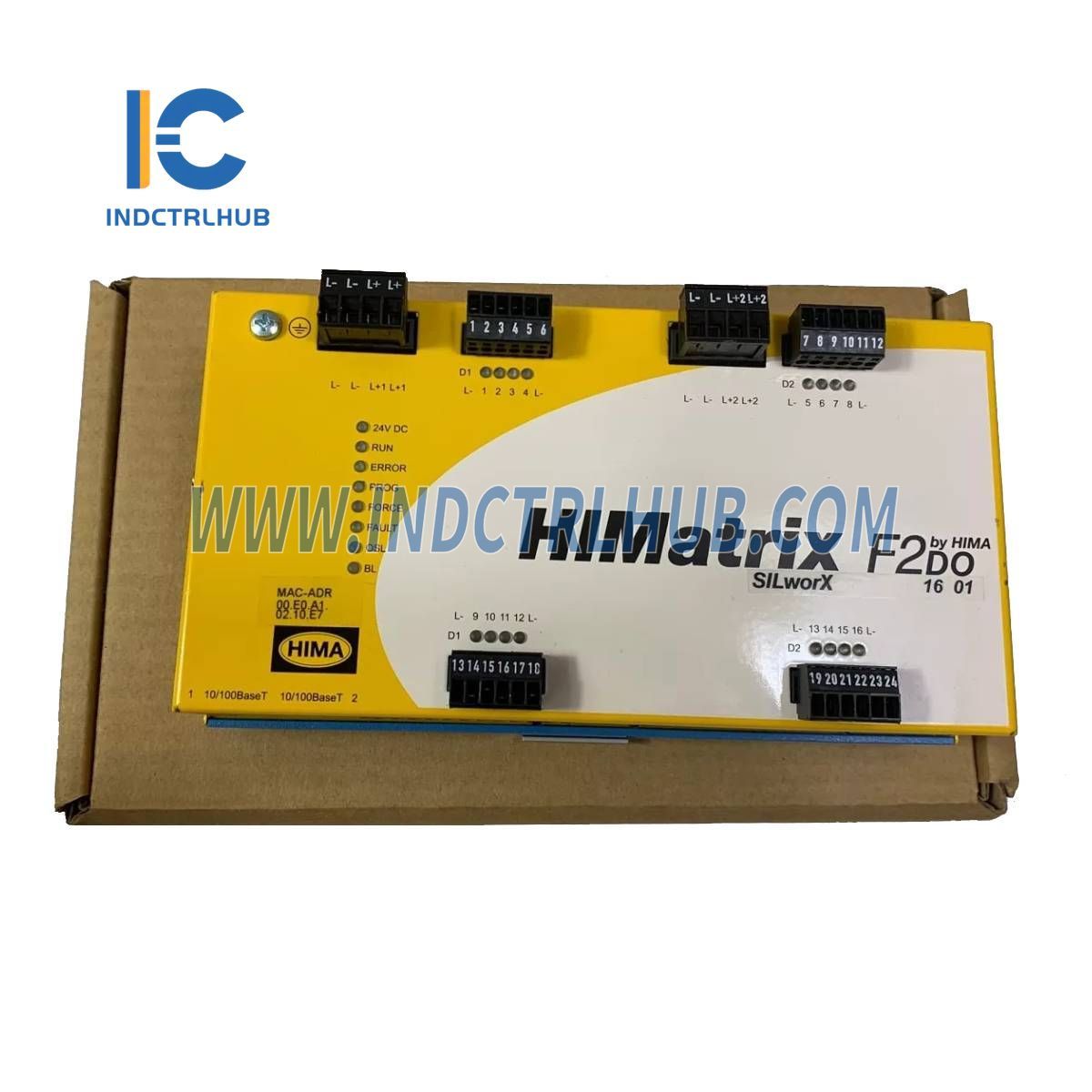

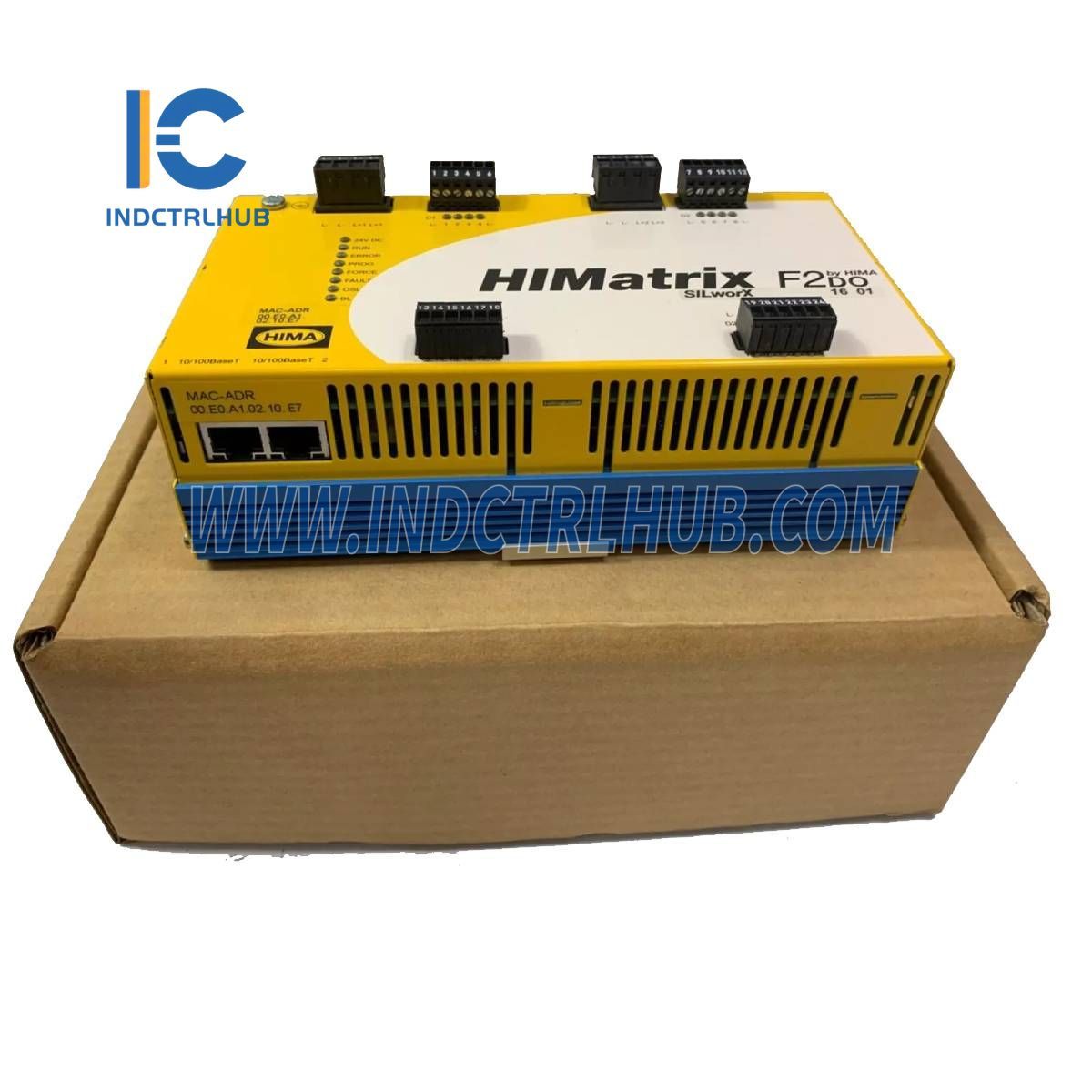

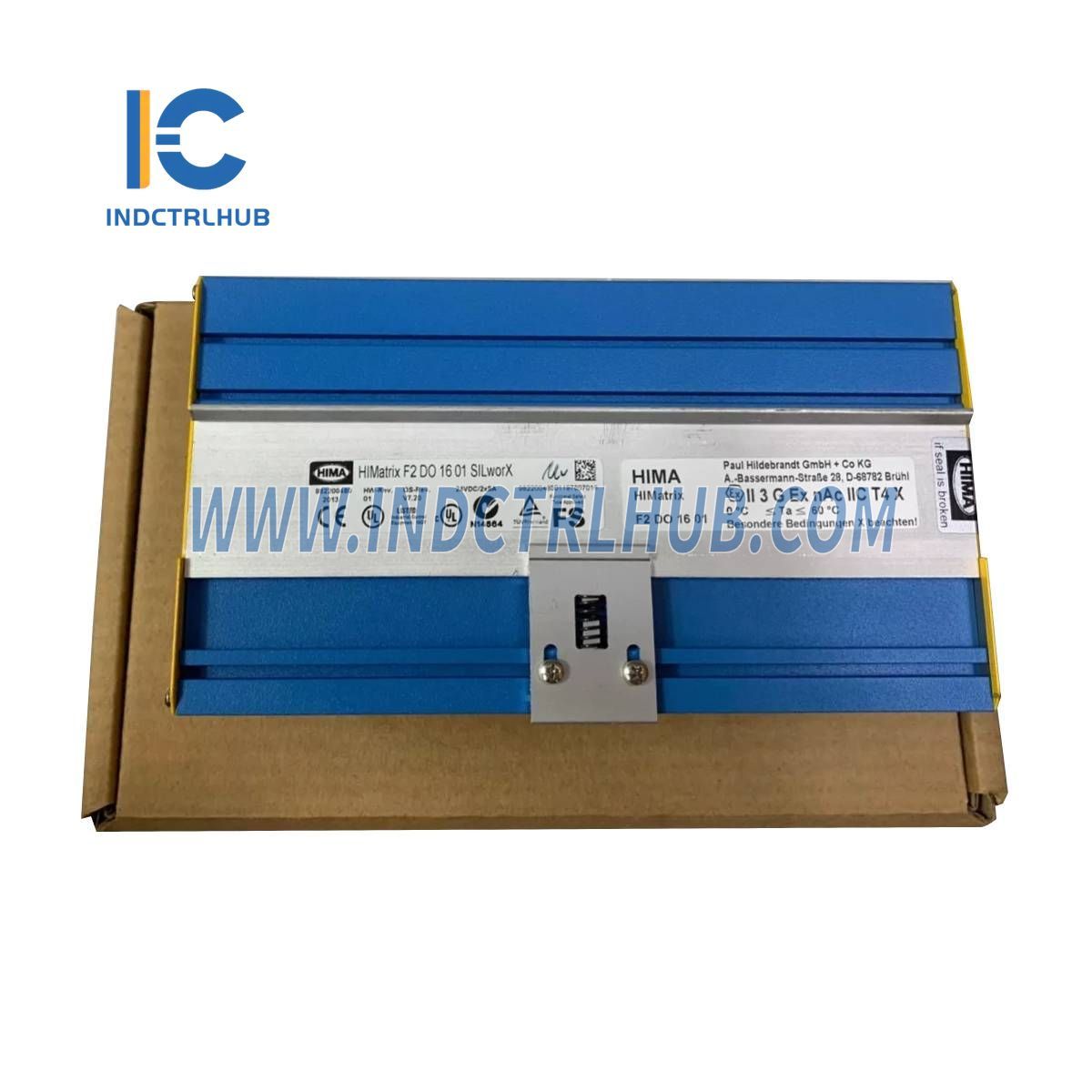

F2DO1601 |
|
Leírás |
Biztonsággal kapcsolatos vezérlő |
Termékadatok
|
Műszaki adatok |
Részletek |
|---|---|
|
Válaszidő |
≥ 20 ms |
|
Ethernet interfészek |
2 x RJ-45, 10/100BaseT (100 Mbit/s) integrált kapcsolóval |
|
Működési feszültség |
24 VDC, -15 %…+20 %, wss ≤ 15 %, biztonságos szigetelésű tápegységről (IEC 61131-2) |
|
Áram bemenet |
max. 9 A csoportonként, készenléti áram: kb. 0,2 A csoportonként 24 V-on |
|
Külső biztosíték |
10 A késleltetett |
|
Tartalék akkumulátor |
Nincs |
|
Üzemi hőmérséklet |
0 °C…+60 °C |
|
Tárolási hőmérséklet |
-40 °C…+85 °C |
|
Védelmi típus |
IP20 |
|
Méretek (dugó nélkül) |
Szélesség: 207 mm, Magasság: 114 mm, Mélység: 66 mm |
|
Súly |
0,85 kg |
Digitális kimenetek
|
Műszaki adatok |
Részletek |
|---|---|
|
Kimenetek száma |
16 (nem galvanikusan szigetelt) |
|
Kimeneti feszültség |
≥ L+ mínusz 2 V |
|
Kimeneti áram |
max. 1 A 60 °C-on, max. 2 A 40 °C-on |
|
Áram csoportonként |
max. 8 A |
|
Összes megengedett áram |
max. 16 A |
|
Minimális terhelés |
2 mA csatornánként |
|
Lámpaterhelés |
max. 10 W (1 A kimenet), max. 25 W (2 A kimenet) |
|
Induktív terhelés |
max. 500 mH |
|
Belső feszültségesés |
max. 2 W 2 A-nál |
|
Szivárgó áram (alacsony szint) |
max. 1 mA 2 V-nál |
|
Viselkedés túlterhelés esetén |
Az érintett kimenet ki van kapcsolva és ciklikusan újraindul |
Tanúsítványok & Megfelelőség
|
Tanúsítvány |
Szabvány |
|---|---|
|
CE |
EMC, ATEX 2. zóna |
|
TÜV |
IEC 61508 1-7:2000 (SIL 3-ig), IEC 61511:2004, EN 954-1:1996 (4. kategóriáig), ATEX 94/9/EG, EN 1127-1, EN 61508 |
|
UL (Underwriters Laboratories Inc.) |
ANSI/UL 508, NFPA 70 – Ipari vezérlőberendezések, CSA C22.2 No.142, UL 1998 szoftverprogramozható alkatrészek, NFPA 79 ipari gépek elektromos szabványa, IEC 61508 |
|
FM jóváhagyások |
I. osztály, DIV 2, A, B, C és D csoportok, 3600 osztály (1998), 3611 osztály (1999), 3810 osztály (1989) kiegészítő #1 (1995) tartalmazva, CSA C22.2 No 142, CSA C22.2 No 213 |
